כיצד לחבר בקלות רצפת חימום עם מים למערכת החימום?

רצפה מחוממת במים - יעיל, וחשוב מכל חסכוני שיטת חימום. בעזרתה, החדרים מחוממים באופן שווה, ללא אזורים "חמים" ו"קרים".

אין צורך לדבר כלל על נוחות השימוש בו - זה תענוג ללכת יחף. אבל בזכות מערכת ההיתרים, תכונות ההתקנה, הוא משמש יותר בבתים פרטיים, ופחות בתדירות גבוהה בדירות.

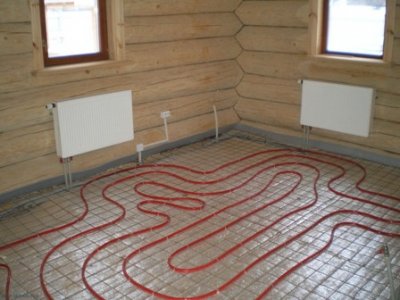

עקרון חיבור רצפה מחוממת מים בבית

"גוף חימום" - צינור, מורכב בשתי דרכים עיקריות:

1. לתוך הפתרוןלעתים קרובות יותר, על תשתית בטון היא ממולאת במגהץ.
2. על משטחים יבשיםבדרך כלל, צינור מונח בחריצים על תשתית עץ ומכוסה בכיסויי רצפה.

החומר האופטימלי הוא מתכת-פלסטיק או פוליאתילן, אך ישנן גם "דרגות עילית": נירוסטה גלית, ונחושת עם בידוד פוליאתילן.

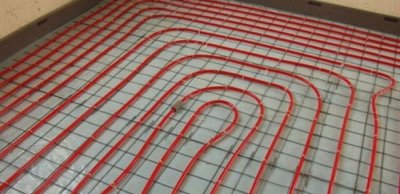

הצינור מונח בצורת קווי מתאר בשתי דרכים עיקריות: חילזון ונחש, זה יכול להבטיח מיד אחידות או לקבוע אזורי עדיפות לחימום הרצפה.

​

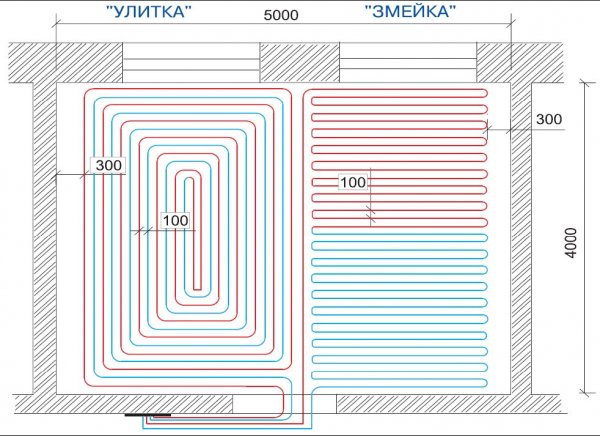

תמונה 1. משמאל תרשים של התקנת רצפת מים חמים מסוג "חילזון", מימין מסוג "נחש".

בעת חיבור רצפה חמה למערכת קיימת, יש לקחת בחשבון שמעגלים, בניגוד לרדיאטורים, דורשים טמפרטורה נמוכה יותר של נוזל הקירור במהלך מצב חימום אינטנסיבי. מושגת משטר טמפרטורה נוח הודות ל:

• לְהִשְׁתַמֵשׁ נוזל קירור, שכבר פלט את רוב החום שלו;
• מתקנים שסתום תרמוסטט, הגבלת אספקת נוזל הקירור;
• תערובות ב חם, הכי קריר שאפשר נוזל קירור

לכן, בעת תכנון התקנת רצפה מחוממת, חשוב לקחת בחשבון את עקרונות החיבור לסוגים שונים של מערכות חימום קיימות.

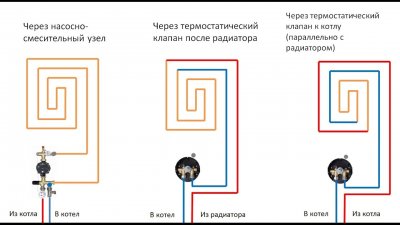

למערכת חימום חד-צינורית קיימת, כרדיאטור

ניתן לחבר מעגל חימום תת רצפתי קטן למערכת לנינגרדקה בעלת צינור יחיד. רדיאטור נוסף.

רצוי בטור עם הסוללה המותקנת, אך אם אין אפשרות טכנית, אז במקביל לסוללה, חשוב לעשות זאת באמצעות שסתומים על מנת שיהיה ניתן "ללחוץ" או לנתק אותה לחלוטין.

מצב הפעולה החצי-אוטומטי של המעגלים מוגדר בתחילה אם מתקיימים תנאים פשוטים:

1. הרצפה המחוממת לוקחת נוזל קירור מ קווי החזרה חימום, שבו הטמפרטורה נמוכה יותר - במהלך חימום אינטנסיבי, אין צורך בהספק מלא. הוא מחובר לאחר משאבת הסירקולציה לפני הדוד, ומחזיר את נוזל הקירור לפני אותה משאבה - מתרחשת סירקולציה מאולצת.
2. קווי המתאר אינם חורגים מ אורך 30 מטרים, זה יבטיח חימום מלא בעוצמת חימום מופחתת.

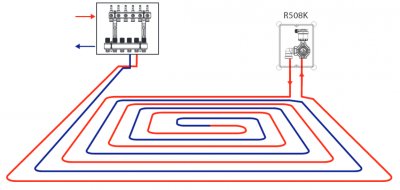

כיצד להתחבר למערכת דו-צינורית

חיבור רצפה מחוממת למערכת דו-צינורית אפשרי בכל שיטה למערכת חד-צינורית.

האזורים המחוממים יגדלו משמעותית אם המעגלים מודול בקרה להתחבר ישירות לצינורות האספקה ​​וההחזרה של מערכת חימום הרדיאטורים.

זוהי האפשרות הטובה ביותר כאשר נדרש חימום עבור מספר חדרים בו זמנית, מכיוון שכל אחד מהם דורש, לפחות מעגל אחד.

כיצד להתחבר למעגל כבידה קיים

קיימת דעה מתמשכת שמעגלי חימום תת רצפתי פועלים בצורה גרועה או לא פועלים כלל במערכות חימום ללא משאבה, שבהן נוזל הקירור מסתובב. על ידי כוח הכבידה, עקב הסעה. אבל בפועל מראה פעולה מוצלחת בתנאים פשוטים:

1. שימו לב כי צינורות - "מיטות" מערכות הסעה מותקנות תמיד לא בצורה אופקית לחלוטין, אלא עם שיפוע קל מהזרם להחזרה. מומלץ לנצל זאת ולבצע חתכים ב"מיטה" כך שנוזל הקירור יזרום במורד. לכן, קווי ההחזרה של מעגלי החימום התת רצפתי משולבים לעתים קרובות למסרק אחד במרחק מהחדרים המחוממים.
2. תת-רצפתי — הבסיס עליו מונח צינור חימום התת רצפתי חייב להיות אופקית לחלוטין ומפולסת ככל האפשר — כך שלא יהיו מכשולים "כבידתיים" לתנועה, והנוזל לא יצטרך לזרום "בעלייה".

3. ​

   קווי מתאר - "חלזונות, נחשים" אם אפשר קצר ככל האפשר - רק האזורים הדרושים מחוממים.
4. מִקטֶרֶת קוטר 20-25 מ"מ - קבוע ללא קפיצות, גבשושיות והבדלים, לחוץ היטב לבסיס, מבטל היווצרות מנעולי אוויר.
5. כל הפניות לְהַחלִיק.

החיסרון העיקרי הוא שהחימום איטי יותר, אך מערכות הסעה עצמן אָדִישׁ, זהו המחיר שיש לשלם על היעדר משאבת סירקולציה ועצמאות מחשמל.

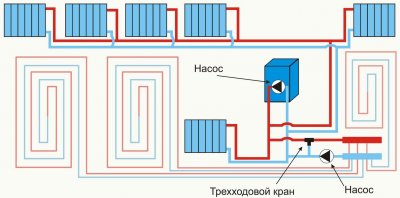

תוכנית משולבת לדירה

הרוב המכריע של הדירות המאובזרות היטב מעוצבות אך ורק עם רַדִיאָטוֹר הַסָקָה.

על ידי חיבור מספר מעגלים או לפחות מעגל חימום תת רצפתי משותף אחד אליו, רמת הנוחות עולה. פעמים רבות.

האם כדאי לדבר על הצורך בחימום תת רצפתי בחדרי אמבטיה או בדלת הכניסה במסדרון - זהו המינימום ההכרחי, תמצאו עוד כמה מקומות, שבו חום לא יהווה בעיה.

כמו בכל תוכנית משולבת, כדי להפחית את טמפרטורת נוזל הקירור, מעגל חימום התת רצפתי מחובר לקו החזרה, דרך ברזים ויחידת משאבה-ערבוב. יש צורך באספנים אם ישנם מספר מעגלים.

עם זאת, ניתן להכשיר זאת - לקבל אישור להתקנת מכשירי חימום נוספים, אך יש צורך בנימוקים משכנעים והתעריפים לתשלום יחושבו מחדש.

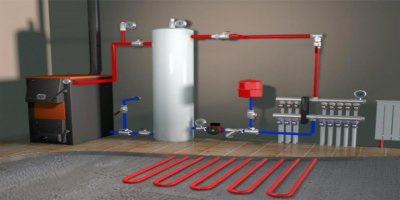

לדוד החימום

קורה שבית מותקן "לעתיד" דוד דו-מעגלי, אך אספקת מים חמים יושמה באמצעות דוד מים חשמלי, והמעגל השני מעולם לא שימש לחימום מי ברז.

ניתן להתקין מערכת חימום תת רצפתי עצמאית בטמפרטורה נמוכה על בסיסה. כמובן, אי אפשר בלעדיה. מערכת בקרה ומשאבה.

עקרון פעולה: המשאבה שואבת את נוזל הקירור, תנועת הנוזל מתחילה אותה מעגל שני, עם הגעה לטמפרטורה שנקבעה, החימום מפסיק, כאשר מערכת הבקרה מנתקת את נושא החום מהדוד ומסתובבת סביב מעגל החימום התת רצפתי ללא חימום. לאחר פליטת חום, מערכת הבקרה חוזרת לחימום.

למרות מורכבותה לכאורה, המערכת יציבה ואמינה ביותר, שכן היא פועלת בתנאי טמפרטורה נמוכים.

תנאים לחיבור לסוללות

ברור שנוחות הבית עולה משמעותית על ידי השלמת מערכת חימום רצפה חמה לרדיאטור. אבל ברוב המקרים אי אפשר להגביל את עצמך ל... "קיצוץ" פשוט במערכת הנוכחית, לצורך חיבור איכותי יהיה צורך להתקין ציוד נוסף על מנת לעמוד במספר תנאים לפעולה יציבה:

• לְסַפֵּק מַחזוֹר, בצינורות ארוכים ודקים זרימת נוזל הקירור עקב כוח הכבידה קשה או בלתי אפשרית;
• לִמְנוֹעַ פטיש מים, השוואת הלחץ בצינורות האספקה ​​וההחזרה;
• להסיר אוויר באופן אוטומטי ממערכת החימום התת רצפתי;
• לְסַנֵן נוזל קירור, רלוונטי במיוחד בעת חיבור למערכת חימום מרכזית;
• להפחית את טמפרטורת נוזל הקירור, כדי אוֹפְּטִימָלִי, ליצירת מיקרו אקלים נוח במקום.

לכן, המערכת משלימה ציוד, שבדרך כלל מרוכז במקום אחד לנוחות הניהול.

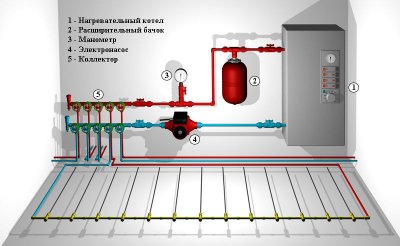

התקן מודול חיבור

משימת המודול: למנוע התחממות יתר, להפחית את הטמפרטורה ולהבטיח זרימת נוזל קירור ללא הפרעה.

רכיבים עיקריים:

• משאבת סירקולציה;
• שסתום הקלה;
• פתח אוורור;
• לְסַנֵן;
• מִיקסֵר;
• שסתומי סגירה.

המודול מחובר ישירות לקולטים, ואליהם - למעגלי חימום התת רצפתי. הבקרה אפשרית במצבים ידניים, אוטומטיים וניתנים לתכנות, בהתאם לתצורה.

למרבה הצער, צריך לשלם תוספת עבור גמישות, כך שמתבצעת גם הרכבה עצמית של מודולים מרכיבים בודדים. מבוסס על שסתומים תרמוסטטיים תלת-כיווניים, בעל מאפיינים טובים:

• דיוק הטמפרטורה מ-1 עד 2 מעלות צלזיוס, בטווח העבודה מ-25 עד 50 מעלות צלזיוס;
• בין חזרה למוכן - מים מעורבים מעקף קבוע;
• ציפוי טפלון פנימי כדי להפחית משקעי מים קשים;
• הגנה עצמית מפני התחממות יתר;
• רשת מובנית מסננים;
• מַהְדֵק בכל עמדה שהיא.

שטח הרצפות המחוממות תלוי בעוצמת המשאבה שנבחרה.

סרטון שימושי

צפו בסרטון שמראה כיצד לחבר מערכת חימום תת רצפתית לדוד.

במו ידיך - וללא השלכות

אין שום דבר על טבעי בחיבור רצפה חמה למערכת חימום מוכנה ופועלת. הכנה, התקנהאפילו הרכיבים החשובים והיקרים ביותר זה אפשרי לעשות את זה בעצמך, אם רוצים, ראש סקרן וידיים מיומנות יעשו את העבודה. אבל זה לא אומר שצריך לוותר ייעוץ ושירותים של מומחים, במיוחד בבנייני דירות.
