אלטרנטיבה ראויה למערכת המסורתית: התקנת סעפת חימום תת רצפתי

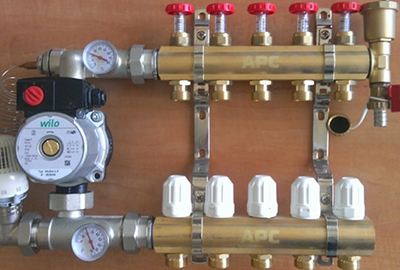

הקולט משמש לפיזור נוזל העבודה על ידי מערכת חימום.

כל המכשירים הכלולים ברתמה מחוברים אליה.

המכשיר משמש בדרך כלל בשילוב עם רצפות מחוממות.

מטרת סעפת החימום

המשימה העיקרית של האספן היא לפזר מים באופן שווה דרך הצינורות. זה יאפשר לכל חלקי השרשרת להתחמם באופן שווה.

במערכות אספנים מסוימות, עליית הטמפרטורה מתרחשת בצורה שונה, הנובעת ממספר רב של מכשירים מחוברים.

בגלל זה, במתחם זה נהיה קריר יותר. האספן עוזר לפתור את הבעיה הזו.

עקרון הפעולה מתחת לרצפה

עבודת האספן היא כדלקמן:

• נוזל קירור חם נכנס למכשיר דרך התרמוסטט;
• הוא נפגש מהמפיץ נפח דומה של זרימת נוזל קר;
• מים מקוררים מתנקזים לתוך סעפת האספקה, וחלק ממנו מוחזר למעגל לקירור חוזר;
• התערובת עוברת למיקסר ומפוזרת לאורך הקונטורה.

לפני הפעלת הקולט, יש צורך לבצע בדיקה יסודית. כוונון ואיזוןהראשון נעשה באמצעות מדי זרימה, השני - על ידי הזנת נוזל דרך ראש תרמי.

סוגי שסתומי ערבוב

המכשירים נמצאים שני סוגים - דו-כיווני ותלת-כיווני.

דו-כיווני

משמש ברוב מערכות האסיפה. ברז כזה מאפשר ויסות ידני של זרימת נוזל קירור ולחץ בצינורות. במידת הצורך, המכשיר פשוט שומר על הטמפרטורה שנקבעה. השסתום גם אחראי על האכלה מערכות במקרה של אובדן מים.

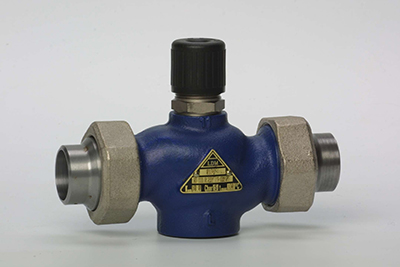

תמונה 1. שסתום ערבוב דו-כיווני למערכת סעפת, בעל יכולת שמירה על טמפרטורה קבועה.

המכשיר מוגדר על הגוף ורמת החימום מוגדרת, המווסתת על ידי המכשיר המובנה או מרחוקבמקרה האחרון, מותקן חיישן בחלק הקלט. פעולת ההתקן הדו-כיווני היא כדלקמן:

• נוזל העבודה יוצא ממעגל החזרה של הרצפות המחוממות, ואז מתחיל לזרום דרך הרתמה.
• אם מתגלה קירור של מים, חלק מהם נכנס לאספן ומעורבבים עם המים החמים המאוחסנים במכשיר.
• התערובת המחוממת עוזבת את המכשיר, המוט נסגר, ונוזל הקירור נשלח לדוד.

שלושה סוגי מיקסר

מיקסרים דו-כיווניים נפרדים לשלושה סוגים:

• פּנֵאוֹמָטִי;
• חַשׁמַלִי;
• הידראולי.

הראשון מופעלים באופן מכני, שְׁנִיָה — באמצעות הנעה חשמלית, ו שְׁלִישִׁי — לפי לחץ מים וטמפרטורה. יצרנים מייצרים ברזים עשויים ברזל יצוק או פליז.

הם מובנים בתוך העיצוב 1-2 אוכפים, והאפשרות האחרונה משמשת כאשר יש צורך לחסום לחלוטין את הזרימה.

עקרון הפעולה של המכשירים:

• ההשפעה על ההינע מועברת למכלול השסתום, הכולל מושב ובוכנה.
• האחרון מתחיל לנוע, וחוסם את הנפח הפנימי. זה מגביר את זרימת נוזל העבודה ומפחית את לחץ המערכת.
• כשהכל למטה, הברז אטום הרמטית, מה שמוביל לעצירה של זרימת המים.

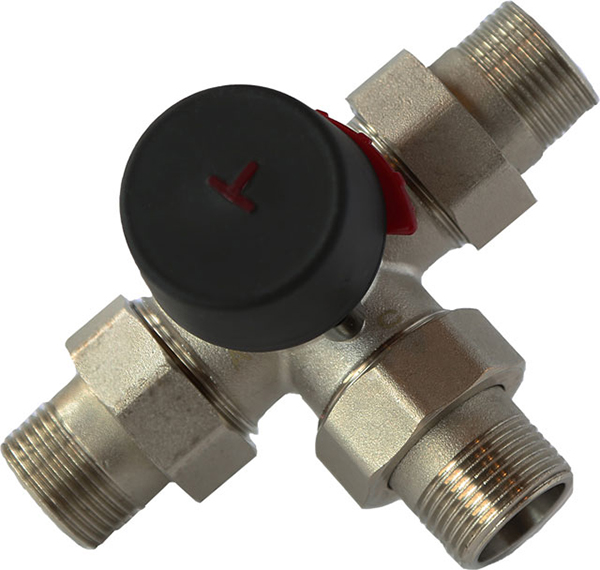

תלת-כיוונית

משמש להפעלה ללא הפרעה של רצפות חמות בחימום. שסתומי סגירה מערבב זרמיםחם מהתנור וקר מהרתמה. המכשיר די רב-תכליתי, אך יש לו שני חסרונות:

• עם קבלת האות, הברז נפתח במלואו. מים רותחים מתערבבים עם מים קרים, אך עקב רוחב הזרימה, עלולה להתרחש התחממות יתר של הצנרת. במקרים קיצוניים, הצינור יקרע.
• בניגוד לשסתום דו-כיווני, לשסתום זה קיבולת זרימה גבוהה יותר, מה שגורם לשינוי טמפרטורה דמוי גל. זה מגדיל את טווח החימום. השסתום מאפשר חימום של חדרים בשטח של יותר מ-200 מטרים רבועים.

יצרנים משתמשים ברונזה או פליזבחלקו העליון של הברז ממוקמת דיסקית. היא משמשת לוויסות. מתחתיה מונח ראש תרמי, אשר מגיב לחימום או קירור של נוזל הקירור. במהלך הפעולה, המכשיר נלחץ כנגד המוט. לאחרון יש חרוט מובנה הצמוד לאוכף.

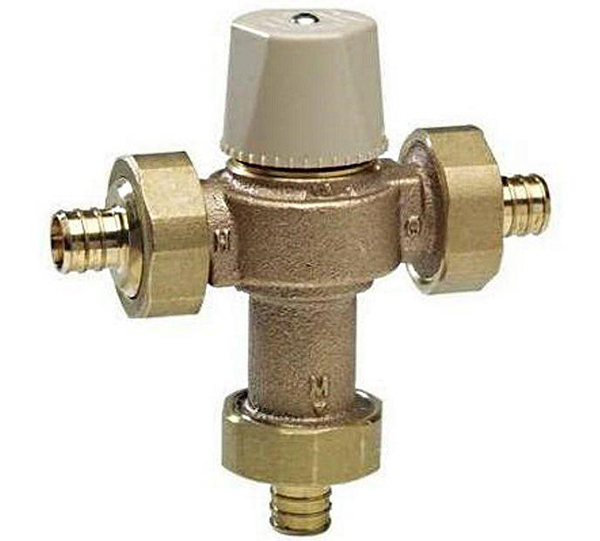

תמונה 2. שסתום ערבוב תלת-כיווני, עשוי ברונזה, מצויד במכונת כביסה בחלק העליון של המכשיר.

מים זורמים דרך הצינורות עד לקבלת מפלס קבוע. נוזלים בטמפרטורות שונות מעורבבים, עד שהבעלים התקין אותו. כאשר האחרון משתנה, ההנעה פועלת על המוט. החרוט המובנה מתרחק מהמושב ופותח את התעלות. לאחר שינוי הקריאות, הצינור הקדמי נסגר.

ארבעה סוגים של שסתומים תלת-כיווניים

הם מדגישים 4 סוגים שסתומים תלת-כיווניים:

• עם הנעה תרמוסטטית. המכשיר פועל על המוט כאשר המים מתרחבים עקב חימום. רוב הברזים מצוידים במנגנון זה אם הסעפת משמשת לחימום רצפות. אחרת, נשקלות אפשרויות אחרות.

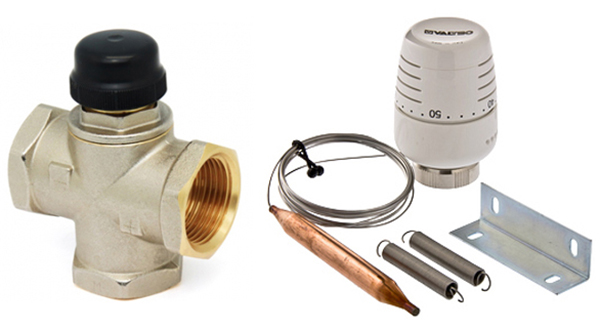

תמונה 3. שסתום תלת-כיווני של Valtec עם מפעיל תרמוסטטי, מתאים לרוב השסתומים שבהם הסעפת משמשת לחימום רצפות.

• עם ראש תרמי הכולל אלמנט רגיש. האחרון מגיב לשינויי טמפרטורה ומתחיל לווסת את אספקת נוזל העבודה. המכשיר פועל עד לקבלת הקריאה שנקבעה.

• עם הנעה חשמלית, הנשלטת על ידי בקר. האחרון מקבל כל הזמן נתונים ממכשירים הממוקמים בצנרת. כאשר הטמפרטורה משתנה, נשלח אות להנעת הסרוו. היא מתחילה לווסת את חימום נוזל הקירור, על ידי ערבוב מים רותחים מהדוד עם נוזל מקורר מהמעגל.
• עם הנעת סרוו, אך ללא בקר. מנגנון דומה משפיע ישירות על הברז, ומקבל אות מהמונה. המעגל משתמש בשסתומים עם מפיצי כדור או מגזר.

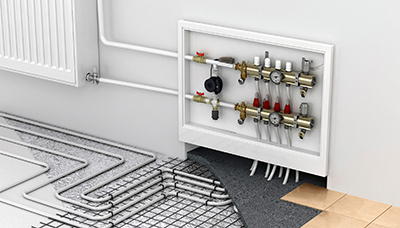

עקרון סידור המכשיר לחימום תת רצפתי

בבנייני דירות מערכת כזו אל תתקין. בעת התקנה בבניין פרטי, יש לקחת בחשבון את הנקודות הבאות:

• נדרש מקום למיכל התפשטות, משאבת סירקולציה ופריסה אישית של צנרת. הראשונה ממוקמת במעגל לפני השנייה.
• יש צורך לפתח עיצוב, מיקום ומספר צינורות.
• ההתקנה מתבצעת בחדר עם לחות נמוכה.
• רוב האספנים ממוקמים בארונות מיוחדים., אם יש מקום עבורם. אחרת, הם פשוט מותקנים על הקיר.

בחירת מכשיר

תלוי משלושה אינדיקטורים: הרכיב העיקרי של המכשיר, מספר המעגלים והפונקציות הנדרשות של המכשיר.

חוֹמֶר

ראשית עליכם לחשוב על הפרמטרים העיקריים, לבצע חישובים ולאחר מכן לבחור מבין שלוש אפשרויות:

• נירוסטה;
• פְּלִיז;
• פּלָסטִי.

הראשון הוא חומר איכותי, עמיד ועמיד לאורך זמן, אך יקר. פליז שביר יותר, אם כי הוא זול בהרבה. לפלסטיק יש מאפיינים דומים לאפשרות הקודמת, אם כי המוצר האיכותי חזק יותר.

מספר המעגלים המחוברים

כדי לבצע את החישובים, עליך לשרטט תכנון מערכת. מספר חריצים - סכום ענפי השרשרת, מגיע מהאספן. מספיק להוסיף את מספר החדרים שבהם מתוכנן להשתמש ברצפות חמות, להוסיף מעגלי רדיאטור, אם החיבור שלהם מסופק.

פרמטרים עיקריים ופונקציות נוספות

על האספן לבצע את המשימות הבאות:

• פזרו את נוזל הקירור דרך הצינורות.
• ניטור לחץ וטמפרטורה של המערכת.
• יש כוונון ידני.

הם מובנים במכשירים יקרים פונקציונליות מורחבת. לדוגמה, שינוי אוטומטי של צריכת דלק, שלט רחוק וכו'.

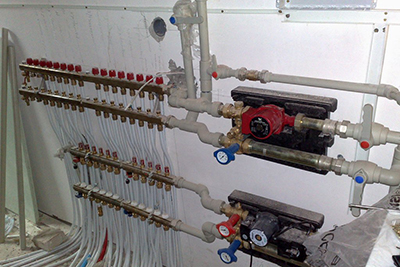

הַתקָנָה

העיקרון הכללי של התקנת המכשיר הוא כדלקמן:

• אלמנט נושא עומס מחובר לקיר.
• לוֹ להבריג את המפיצים.
• עד האחרון חיבור חיישנים, שסתומים ווסתים.
• הם יוצרים את הרתמה והחיווט.
• חיבור צינורות.
• התקנת משאבת סירקולציה, הנעת סרוו, ראש תרמי, גוף חימום.
• הם עושים ניסוי.

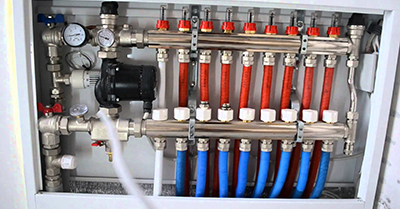

התקנת ארון סעפת

בסיס המכשיר ממוקם בכל מקום נוח. הכלל היחיד הוא זה חייב להיות יבש.

האביזרים קבועים בארון מיוחד, המותקן על משטח אנכי. אם הוא אינו בשימוש, אז פשוט על הקיר.

גוֹבַה צריך להיות קטן, בערך מטר וחצי.

הַרכָּבָה

הפרופיל מסומן בגוף. חותך הגז יוצר חורים לצינורות. חלקים קטנים מהאחרונים מוכנסים למקומות המוכנים ומאובטחים, לאחר מכן הרתמה מחוברת לחלקים. אָז המחברים מותקנים, המכשיר מנוקה וצבוע. הבסיס מותקן בארון או על קיר.

חיבור באמצעות צינורות פוליפרופילן

זה נעשה על ידי ריתוך פשוט עם ריתוך נקודתי. עדיף להזמין מומחה מנוסה כדי לקבל תוצאה איכותית.

התקנת צינורות מתכת-פלסטיק

זה מורכב מהדברים הבאים:

• ראשית, מתבצעת חיתוך הקצוות של חלקי הגימור.
• עומק ההתקנה של החלק מסומן.
• אום מיוחד מותקן כשההברגה לכיוון הקצה, אבטחו בעזרת טבעת חיזוק, ולאחר מכן הדקו את החיבור לסעפת.

מַהְדֵק

כל האלמנטים בתורם מחוברים למבנה. ראשית מיכל התפשטות, אז משאבת סירקולציה. הם עולים שסתומים, ראש תרמוסטטי, דוד חימום. אם יש, הם מתקינים אוטומציה או מערכת שליטה מרחוק.

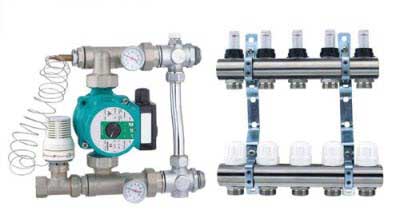

הרכבת יחידת הערבוב

חלק ההזנה חייב להיות גבוה יותר מחלק ההחזרה, אחרת יעילות יורדת. לראשון יש גם מדי זרימה ומניעי סרוו, שסתומי ניקוז נוזל עבודה ושסתומי אוורור. הם מתקינים אביזרי חיבור ומתקינים אותם בארון.

סרטון שימושי

לאחר צפייה בסרטון, תוכלו ללמוד ממומחה על כמה מהניואנסים של התקנת סעפת לחימום תת רצפתי.

מַסְקָנָה

אספן הוא מכשיר שימושי יש להתקין אם ההון יאפשר זאתעדיף לבחור באפשרות יקרה יותר אך אמינה יותר.
