אפילו מתחילים יכולים להתמודד עם זה! הכנת מערכת חימום בבית פרטי מצינורות פוליפרופילן במו ידיכם

אפשרות זולה וטכנולוגית לחימום - צינורות פלסטיק.

הם עמידים, קלים להתקנה וזולים. מערכת פוליפרופילן מרותכת היטב יכולה לשמש 30–60 שנים ללא תיקון, אך ישנם גורמים המפחיתים משמעותית את חיי השירות והאמינות.

זֶה טמפרטורה גבוהה, לחץ גבוה, חשיפה ממושכת לאור שמש ישיר. אין להשתמש בצינורות פוליפרופילן בעת ​​חיבור דוד דלק מוצק, על צינור קיטור, במגע עם מתכת חמה או במערכות חימום של בנייני דירות רבי קומות.

סוגי צינורות פוליפרופילן

היצרן מבצע סימונים לאורך כל המוצר. הם מציינים את סוג החומר, הלחץ הנומינלי, טמפרטורת ההפעלה, הקוטר, עובי הדופן וההגנה מפני קרינת UV..

בהתאם לחומר הקיר, הצינורות מחולקים ל:

• מוֹנוֹלִיטִי. הם משמשים להובלת נוזלים בלחץ ובטמפרטורה נמוכים. הם משמשים במערכות אספקת מים ובמערכות השקיה. הם מסווגים כ PPH, PPB. לחץ נומינלי PN15, PN 20.
• קופולימרים אקראיים. הם משמשים בצינורות מים ובארגון חימום בטמפרטורה נמוכה - רצפות חמות. הם מיועדים PPR. לחץ נומינלי PN20 - PN 25.
• מחוזק עמיד בחום - PPSחוזקם של צינורות כאלה גבוה יותר מזה של מתכת-פלסטיק, הם משמשים במערכות חימום. לחץ נומינלי הודעה מוקדמת 25. עומד בטמפרטורה 95 מעלות צלזיוס, משמשים בכל מערכות חימום של בתים פרטיים.
• מחוזק. דפנות צינורות פוליפרופילן יכולות להיות עשויות מפוליפרופילן מונוליטי או מחוזקות בפיברגלס או בנייר אלומיניום. חיזוק נדרש כדי להגביר את החוזק, העמידות ולהפחית את ההתפשטות הליניארית.

איך להלחים מערכת חימום

היתרון העצום של צינורות פוליפרופילן הוא קלות ויעילות טכנולוגית של הצטרפות. החיבור אחיד ומונוליטי. כל סוג צינור מחובר באמצעות הטכנולוגיה שלו.

סיום החיבור

חל עבור צינורות ראשיים בקוטר גדולהם מולחמים באמצעות אוויר מחומם ומוט מילוי. התהליך דומה לריתוך מתכת עם אלקטרודה.

ניתן להשיג חיבור לא קריטי אפילו בקטרים ​​קטנים על ידי חימום הקצוות עד 270 מעלות צלזיוס וחיבור הצינורות. שיטה זו אינה בשימוש, מכיוון שהחיבור חלש, נקבובי ודליפות אפשריות.

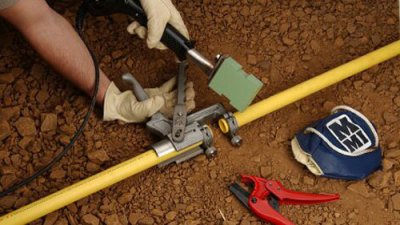

חיבור אלקטרופיוז'ן

חל לחיבור איכותי של צינורות בלחץ גבוהקצות החיבורים מנוקים ודוחסים בעזרת מלחציים. על החיבור מותקן מצמד עם תנורי חימום חשמליים שכבר מולחמים בו. המהדקים משוחררים, מרכיבים מהדק קיבוע ומרכז. זרם חשמלי ישר מחובר למגעי החיבור. המתח, עוצמת הזרם וזמן החימום מסומנים על החיבור. לאחר החימום, החיבור מתקרר, ולאחר מכן הוא מוכן לשימוש.

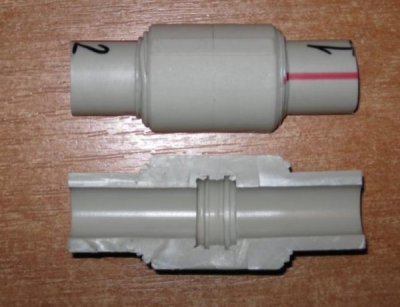

הלחמת שקעים

משמש לקטרים ​​קטנים - עד 62 מ"מ. כדי לבצע את החיבור, תזדקקו לאלמנטים מעוצבים מתוצרת בית חרושת: מתאמים, חיבורי T, מחברים, ברזים, אביזרים וכיפופים.

להלחמה תצטרכו: מלחם עם קצוות טפלון, חותך צינורות, סמרטוט נקי, מסיר שומנים, סרגל ועיפרון.

אנו חותכים את הצינורות לחיבור לגודל הנדרש באמצעות מספריים קפיציות. בעת המדידה, יש להשאיר מלאי 8-10 מ"מ עבור המפרק.

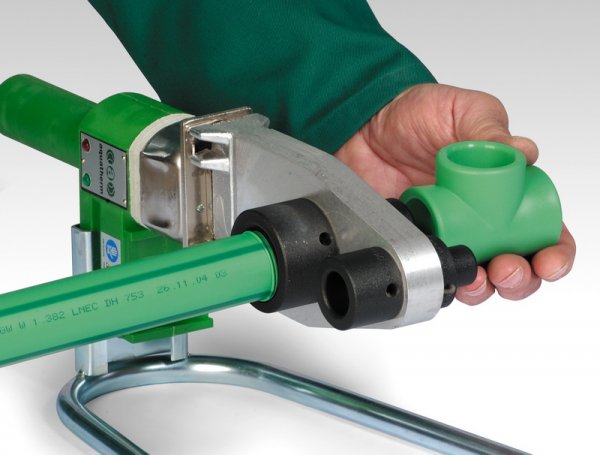

תמונה 1. תהליך הלחמת שקעים של צינורות פוליפרופילן. לשם כך משתמשים במלחם מיוחד.

להסיר שומן ולנקות את הקצוות והמושבים בחיבור. לכלוך, גריז ומים מונעים ריתוך של פוליפרופילן, לא יושג חיבור הרמטי אמין.

אנו מסמנים את עומק המושב במחבר שבקצה הצינור. כמה מילימטרים אנחנו משאירים לעודפי פלסטיק.

אם מרותכים צינור מחוזק בנייר אלומיניום, אנו משתמשים ב"מחדד" מיוחד, זה יחתוך את החיזוק באופן שווה, והמפרק יהיה אמין.

חממו את מלחם ההלחמה לטמפרטורה 260—280 מעלות צלזיוס. שמנו את הצינור והצימוד, לא קצוות טפלון, החזקנו 5-7 שניות. לאחר החימום, אנו מחברים את החיבור ומקבעים אותו למשך 10-15 שניות.

ריתוך של פוליפרופילן למונולית מתרחש במהלך החימום. לכן אין צורך להתאים את המיקום, להדק או ללחוץ עוד יותר - המפרק יהיה באיכות ירודה.

אם הפיטינג מתחמם יתר על המידה, שאריות פלסטיק בתוכו עלולות להצר או אפילו לחסום את הפיטינג.

נותר מקום בשקע לעודפי פלסטיק 2-3 מ"מ.

לכן, גם שלב הסימון חשוב.

ניתן להשתמש במפרק המקורר באופן מיידי.

החיבור מתחזק ככל שהוא מתקרר.

פוליפרופילן לחימום

צינורות פוליפרופילן משמשים להובלת נוזל קירור מהדוד לסוללות מחליף חום. בעת תכנון מערכת חימום, כדאי לשים לב ל:

• קוֹטֶר. ככל שחתך הרוחב גדול יותר, כך ההתנגדות ההידרודינמית נמוכה יותר וניתן לספק נוזל קירור רחוק יותר.
• חוֹמֶר. עבור "רצפה חמה" מספיק להשתמש בפוליאתילן צולב, להתקנת חימום סוללות משתמשים בצינור מחוזק פיברגלס למים חמים, עבור צנרת הדוד עדיף להשתמש בפוליאתילן עמיד בחום. צינור PPS. הצנרת של דוד דלק מוצק עשויה מתכת.
• אורך קטעים ישרים של צינור. לפוליפרופילן יש חיסרון - התפשטות ליניארית. כאשר הוא מחומם, אורך הצינור משתנה. לכן, לא כדאי לקבע את המפרקים בפינות בצורה נוקשה, ובקטעים ישרים ארוכים, לתכנן לולאות פיצוי וכיפופים.

פוליפרופילן משמש בכל מערכת חימום.

מתאים גם למערכות סוללות וגם לחימום תת רצפתי.

פוליפרופילן אינו מתאים לשימוש במערכות עם נוזל קירור מחומם יתר על המידה (מעל 95 מעלות צלזיוס) או לחץ גבוה (מעל 10 אטמוספרות).

איך להכין מערכת חימום בבית פרטי במו ידיכם

יש מספר רב של מערכות חימום. לכל מערכת מאפיינים משלה והיא משמשת לפתרון בעיות ספציפיות. בעת הבחירה, עליך לשים לב לנתונים הראשוניים הבאים:

• מספר הקומות ושטח הבית. לחימום מספר קומות, נעשה שימוש במערכות מורכבות עם חישוב התנגדות הידרודינמית. מערכת חלוקה עם ציר, "לולאת טיכלמן", מתאימה. לבניין בן קומה אחת עם פריסה פשוטה, מערכת צינור אחד "לנינגרדקה", מערכת פשוטה של ​​שפיכה תחתונה, תהיה אופטימלית.
• שיקולים של פריסה ואסתטיקה. כדי למנוע מצינורות לפגוע במראה הקירות ולמנוע התקנת רהיטים, ניתן לתכנן מסכים דקורטיביים לשפך העליון, להסתיר את השפך התחתון בקירות או במשטח הרצפה. אסור שהצינורות יעברו מתחת לדלתות, ואסור להם להפריע להליכה. החום מתפזר באופן שווה בכל החדר המחומם.
• תלות באנרגיה. אם הבית חווה הפסקות חשמל תכופות וממושכות, עדיף לתכנן מערכת כבידה עם מיכל התפשטות פתוח. אם אין הפסקות חשמל, נעשה שימוש במערכת סגורה יעילה יותר עם מיכל התפשטות ממברנלי וסחרור מאולץ. הצינורות יכולים להיות בקוטר קטן יותר.
• כּוֹחַתלוי באובדן החום של הבית. ככל שעוצמת המערכת גדולה יותר, כך קוטר הצינורות גדול יותר כדי להקל על זרימת נוזל הקירור.

כלים להתקנה

כדי להרכיב את המערכת, תזדקק לסט כלים זול וזמין.

• כלים לעבודה עם פוליפרופילן. זהו מלחם, מספריים לחיתוך צינורות, סמרטוטים, סרגל, עיפרון, מסיר שומנים. כדי להסיר את חיזוק האלומיניום, תזדקקו למקדח בקוטר המתאים.

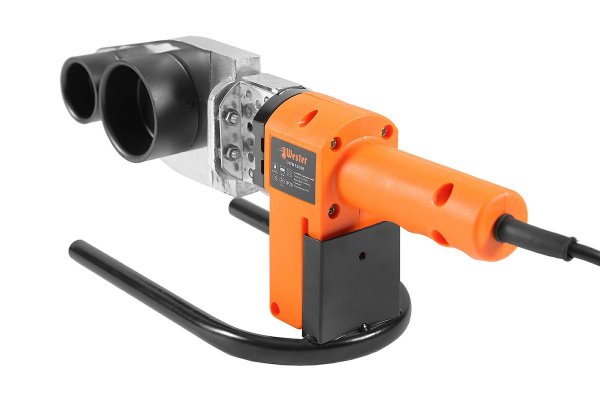

תמונה 2. מלחם מיוחד לחיבור צינורות פוליפרופילן. למכשיר שני חורים בקטרים ​​שונים.

• סט אביזרי אינסטלציה — מפתחות מפתחות פתוחים ומתכווננים, סרט פום, צבת.
• ערכת כלי בנייה: מקדחת פטיש, מטחנה, אקדח קצף, מיקסר.

שלבי עבודה, דיאגרמת מבנה חימום

הרכבת מערכת החימום מתבצעת בשלבים לוגיים עוקבים.

• סימון התקנת הדוד והסוללות. רדיאטורים ממוקמים בכניסה ומתחת לחלונות כדי ליצור את זרימת ההסעה הנכונה בחדר. ניתן להתקין את הדוד בחדר הדוודים, סוגים מסוימים מותרים להצבה ליד כל קיר חיצוני.
• קביעת מיקומי הצינורות. אנו תמיד מתכננים לולאות התפשטות - אורך צינורות פוליפרופילן משתנה בעת חימום.
• תליית הדוד והצנרת שלו. במידת הצורך, אנו מחברים אליו את אספקת המים והגז. עדיף לייצר את הצינורות של דוד דלק מוצק ממתכת. דוד גז מחובר באמצעות צינורות פוליפרופילן בעלי תכונות עמידות בחום.
• עם מערכת אספנים, אנו מחברים את ה"מסרק" - המפיץאם למערכת יש שתיים או שלוש זרועות, אפשר להסתדר עם חולצות טי.
• אנו מתקינים את מיכל ההרחבה ואת קבוצת הבטיחות. נפח מיכל ההרחבה מחושב על סמך נפח המים במערכת.
• אנו מקבעים מחברים לרצפה או לקיראם למערכת יש מחזור כבידה, אנו צופים בשיפועים.
• אנו מתקינים צינורות ומחברים סוללות.
• לאחר סיום ההתקנה, אנו מבצעים בדיקת לחץ של המערכת. אנו מנתקים את הסוללות, מחברים את כל השקעים עם תקעים. אנו מספקים אוויר תחת לחץ. 8-10 אטמוספרותאם מתגלות פיסטולות, אנו מסלקים אותן.
• אנחנו מחברים את הסוללות, דוד, מיכל התפשטות.
• אנחנו ממלאים את המערכת במים, אנו מוציאים אוויר מהנקודות העליונות.
• אנחנו מבצעים ריצת ניסויאנו שמים לב לצינורות, לחיבורים ולנקודות החיבור. אנו בודקים את אחידות החימום של הסוללות.
• אנחנו אוטמים את הצינורות במגהץ, קיר או קופסה דקורטיבית.

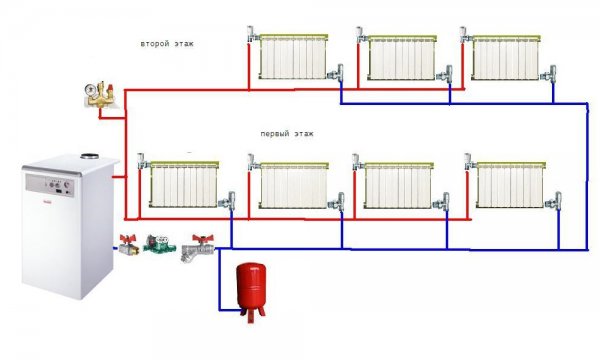

תמונה 3. תרשים של מערכת החימום של בית בן שתי קומות באמצעות צינורות פוליפרופילן.

סרטון שימושי

צפו בסרטון כדי ללמוד כיצד להכין מערכת חימום דו-צינורית באמצעות צינורות פוליפרופילן.

לא האלים הם ששורפים את הסירים

הודות לפשטות ולזמינות של הטכנולוגיה לריתוך צינורות פוליפרופילן כל אחד יכול להרכיב מערכת חימום. עלות הציוד והכלים נמוכה משמעותית משירותיו של מומחה.

עבור אלו המעוניינים להרכיב חימום בביתם במו ידיהם, חשוב לוודא היטב הכרת התיאוריה, שרטוט דיאגרמת חימום והתייעץ עם מהנדסי חימוםעל ידי ביצוע סדר ביצוע העבודות ושימוש בחומרים אמינים בלבד מיצרנים ידועים, ניתן להרכיב מערכת עמידה ויעילה.
