יתרונות של פוליאתילן צולב לחימום על פני חומרים אחרים. מאפייני התקנה

פוליאתילן צולב - חומר חדשני לייצור צינורות. בניגוד ל-PE קונבנציונלי, הוא יכול לעמוד בלחץ גבוה, ריאגנטים כימיים ומים חמים.

הוא משמש לאספקת מים קרים וחמים ולצינורות חימום.

התקנת צינורות PEX אינה קשה, אך יש כמה תכונות מיוחדות, אשר ידע בו יסייע בביצוע ההתקנה בצורה נכונה.

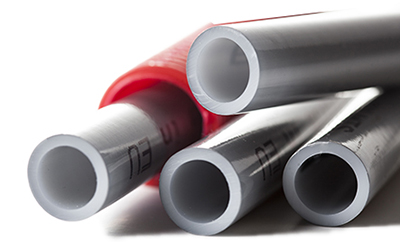

צינורות למערכות חימום ואספקת מים עשויים פוליאתילן צולב

החומר החדש מראה תכונות של מתכות ופולימרים. פוליאתילן צולב הוא פולימר תרמופלסטי בעל מבנה תלת-ממדי.

טכנולוגיית קישור צולב יוצרת רשת בין-מולקולרית, דומה לסריג הגבישי של חומרים במצב מוצק.

הודות לכך, הגמישות נשמרת, טמפרטורת ההיתוך עולה, העמידות לעיוותים תרמיים, שריטות וסדקים עולה. החומר מכונה PEX (PEX), שם X מייצג קישור צולב.

יישום בבנייני מגורים

פוליאתילן צולב משמש להנחת צינורות מערכות הנדסיות חיצוניות ופנימיות מבני מגורים: חימום, ביוב, אספקת מים חמים וקרים.

תחומי יישום עיקריים:

• רצפה חמה.
• מערכות חימום, עבודה עם נוזלי קירור בטמפרטורות נמוכות.
• אספקת מים בתוך הדירה.

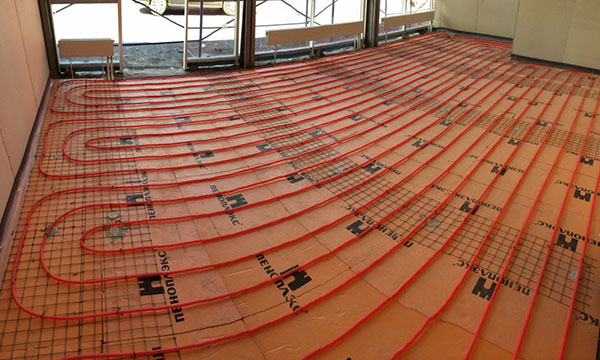

תמונה 1. התקנת רצפות מים חמים עם צינורות פוליאתילן צולבים אדומים בתוך הבית.

• חימום עם פיזור אופקי.
• מרזבים.

מאפיינים טכניים

• טמפרטורת בעירה – 400 מעלות צלזיוס
• התכה - מתחילה ב-200 מעלות צלזיוס.
• צפיפות ממוצעת – 940 ק"ג/מ"ר³.
• התארכות ללא שבירה - בטווח 350–800%.
• שמירה על מאפיינים בטמפרטורה עד -50 מעלות צלזיוס.
• מוליכות תרמית – 0.38 וואט/מיליקלור
• גְמִישׁוּת.

בעת פעולה בתנאים סטנדרטיים (טמפרטורת נוזל קירור בתוך 75°C) פוליאתילן צולב יחזיק מעמד כ-50 שנה. עם שימוש מתמיד תחת עומסים קיצוניים: לחץ מוגבר, נוזל קירור 95 מעלות חיי השירות יקוצרו ל בן 15.

גדלים וקטרים

צינורות PEX זמינים בקטרים 10–280 מ"מ ועובי דופן 1.7–29.0 מ"ממסופק בגלילים בחתכים 6, 8, 10, 12 מטרים.

לפי מידת עמידות הלחץ, צינורות פוליאתילן צולבים מחולקים לסוגים הבאים:

• אור: 0.25 מגה פסקל (2.5 אטמוספרות);
• אור בינוני: 0.4 מגה פסקל (4 אטמוספרות);
• ממוצע: 0.6 מגה פסקל (6 אטמ');
• כבד: 1 מגה פסקל (10 אטמ').

הלחץ המצוין לעיל הוא מותנה, הנתונים תקפים בעת שאיבת מים 20°C.

יתרונות וחסרונות

פוליאתילן, המקושר בצורה צולבת ברמה המולקולרית, שומר על תכונות חיוביות של PE סטנדרטי ורוכש יתרונות חדשים:

•

  זיכרון מולקולרי – במקרה של עיוותים וכיפופים, הצורה משוחזרת לחלוטין.
• היעדר אבנית, תצורות מינרליות וביולוגיות – לצינורות יש משטח פנימי חלק.
• צפיפות גבוהה של חיבורים - אין צורך באטמים נוספים.
• עמידות בפני פגיעות, סדקים בטמפרטורות עד -50 מעלות צלזיוס.
• גְמִישׁוּת – לא ישברו כאשר מכופפים שוב ושוב.
• עמידות כימית – צינורות אינם מגיבים עם בסיסים, חומצות וממסים אורגניים.
• ניקיון אקולוגי – הצינורות מאושרים לשימוש במי שתייה.
• עמיד בפני מים חמים תחת לחץ.

החסרונות של צינורות PE מקושרים צולבים כוללים: רגישות לקרינת UV והרס איטי תחת השפעת חמצן חופשי החודר למבנה מהאוויר.

סוגי צינורות PEXAU

• אוּנִיבֶרְסָלִי – מתאים באותה מידה לשימוש באזורים שונים: להתקנת רצפות מים, מערכות אספקת מים חמים וקרים, חימום אוטונומי ומרכזי.

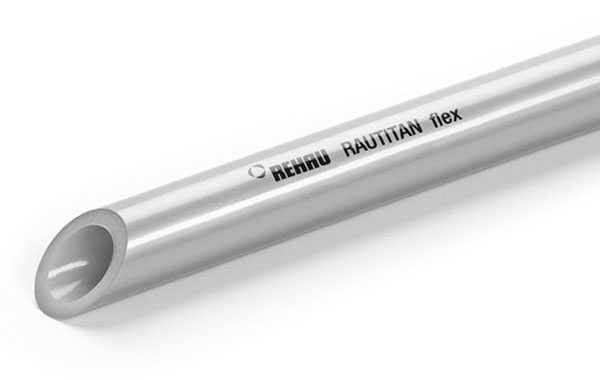

תמונה 2. צינור פוליאתילן אוניברסלי Rehau Pauititan flex, מתאים לכל סוג של חימום.

• מתמחה – בעלי היקף יישום צר. הם מיועדים לסוג מסוים של צינורות, למשל, רק לאספקת מים קרים או חימום אישי.

בהתאם לתנאי השימוש, משתמשים במים או בנוזלי נגד קיפאון בצינורות חימום מפוליאתילן צולבים.

במצב רגיל, צינורות החימום פועלים בטמפרטורה מקסימלית עד 95 מעלות צלזיוס ולחץ עד 10 אטמוספרותבמקרה חירום, הם יכולים לעמוד בתנודות טמפרטורה. עד 110 מעלות צלזיוס עם עלייה כפולה בלחץ.

סוגי צינורות מהיצרן המוביל Uponor

חברת Uponor (פינלנד) מייצרת צינורות ארבעה סוגים:

1. אקווה פייפ - לאספקת מים חמים וקרים.
2. קומפורט פייפ פלוס, ראדי פייפ – למערכות חימום וקירור תת רצפתיות עם רדיאטור.
3. צינור קומבי - אוניברסלי.
4. צינור נוחות – עבור מערכות חימום תת רצפתי.

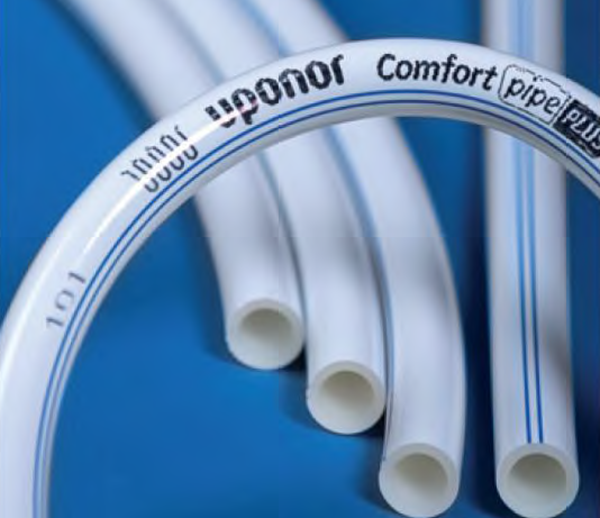

תמונה 3. צינורות פוליאתילן צולבים של Uponor Comfort Pipe מיועדים לחימום תת רצפתי.

טווח גדלים של מוצרי פוליאתילן מקושרים צולבים 15–110 מ"ממסופק בגלילים 50–540 מטרים, במקטעים של 6 מטרים.

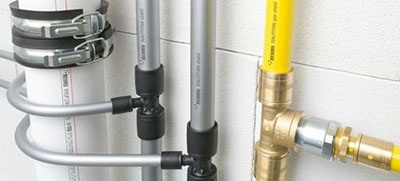

החברה הגרמנית REHAU מייצרת מגוון רחב של צינורות בסדרה ראוטיטן:

• לְהַגמִישׁ – גמישים ומשמשים לאספקת מים קרים וחמים, חימום תת רצפתי ורדיאטור של מבנים למגורים.
• יציב – אוניברסלי, בעלי שכבת אלומיניום פנימית.
• שֶׁלוֹ - שימוש אוניברסלי בתנאי טמפרטורה עד 70 מעלות צלזיוס עד 10 אטמוספרות.
• וָרוֹד – לחימום תת רצפתי, חיווט רדיאטור במבני מגורים וציבור.

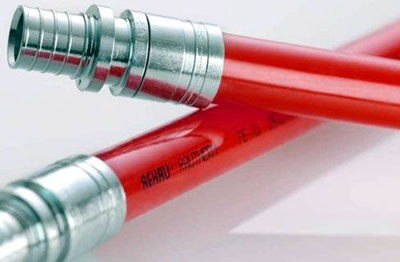

חיבור - אביזרים עם שרוול הזזה, טווח מידות 12–250 מ"מהצינורות מסופקים באורכים ישרים. 6 מטר כל אחד או בגלילים של 25-125 מטר.

הַתקָנָה

ישנן שלוש דרכים לחבר אלמנטים של PEX:

1. אביזרי דחיסה - מתאים לאספקת מים (קרים וחמים). במידת הצורך, ניתן לפרק את אספקת המים בכל עת.
2. אביזרי לחץ – מתקבל חיבור קבוע. השיטה מבוססת על יכולתו של פוליאתילן מקושר צולב לשחזר את צורתו.
3. אביזרי אלקטרופיוז'ן – החיבור החזק והאמין ביותר. השיטה דורשת מיומנויות בעבודה עם ציוד ריתוך.

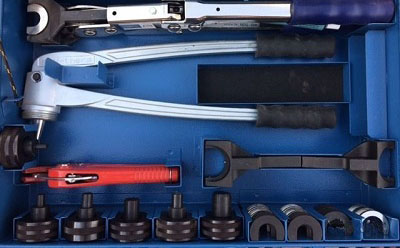

כְּלֵי עֲבוֹדָה

בהתאם לשיטת ההתקנה שתבחרו, תצטרכו:

•

  סט של אביזרים;
• מספריים מיוחדות (חותך צינורות ידני);
• מרחיבים בקטרים ​​הנדרשים;
• סט של מפתחות ברגים, צבת;
• מכבש הידראולי או ידני – עבור אביזרי לחץ;
• מכשיר ריתוך – עבור מצמדים אלקטרו-היתוך.

צימודים אלקטרו-היתוך – סוג של אביזר בצורת שרוול עם מסופי חימום מובנים.

עבודת הכנה

לפני תחילת ההתקנה, יש לוודא שאזור העבודה נקי - באזורי החיבור אסור שאבק ולכלוך יחלחלו.

בעזרת תרשים חיבור הרדיאטור כמדריך, הכינו המספר הנדרש של אביזרים וצינורות. פוליאתילן צולב הוא גמיש, לכן יש לאבטח את הצינורות לקיר באמצעות סוגריים.

תבדוק את זה יציאות קולט - עליהם להיות במצב תקין. כדי למנוע עיבוי במערכת ה"קרה" ואובדן חום מצינורות מים חמים, יש להכין בידוד תרמי נוסף.

כללי הפעלה וחיבור לרדיאטור

• חיתוך איכותי הוא המפתח לחיבור צפוף. חתוך את הצינור בקפדנות בזווית של 90° – ניצב לציר האופקי.
• ודא שמשטח החיתוך ישר לחלוטין. – ללא חתכים, חספוס, גלים.
• עבור חיבורים, בחר רק אביזרים ייעודיים – עבור פוליאתילן צולב.
• אם נדרש כיפוף צינור, תחילה חממו את האזור המיועד לכיפוף בעזרת מייבש שיער.
• בעת שימוש בשיטת ריתוך חשמלי יש לנטר את טמפרטורת המכשיר. פוליאתילן צולב יכול להתחמם יתר על המידה ולשרוף.
• להתקנה איכותית יש לפעול לפי הוראות יצרן הצינורות והאביזרים.

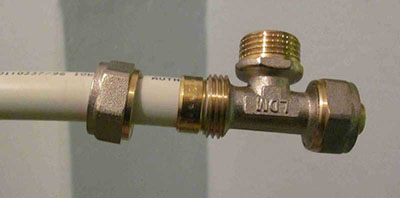

שיטת דחיסה

1.

   חותכים את הצינור, הנח אום דחיסה על החתך. ההברגה צריכה לפנות לכיוון המחבר.
2. שים את טבעת הפיצול, לתקן את זה במילימטר אחד מחיתוך הצינור.
3. הכנס את החיבור לתוך הצינור. משוך את הקצה עם הטבעת ואום הדחיסה אל תוך החיבור עד שייעצר.
4. הזז את האום ולהדק היטב באמצעות מפתחות ברגים.

אום הדחיסה מהודק עד שהוא נעצר, אך אי אפשר למשוך את זה רחוק מדי — ייתכן שההברגה על החיבור פגומה.

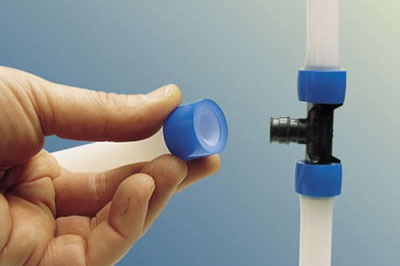

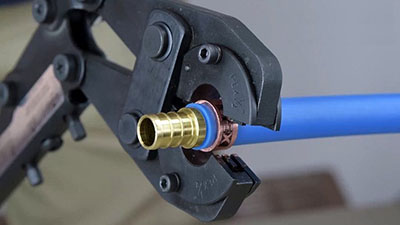

שימוש באביזרי לחץ

1. הניחו שרוול לחץ על קצה הצינור, עשוי בצורת טבעת.
2. הכנס מרחיב בקוטר הנדרש לתוך הצינור, משוך את הידיות עד הסוף והחזק אותן 2–5 שניות. הגדל את הקוטר עד שהקצה יתאים מעל הפטמה של החיבור.
3. הכנס את החיבור לצינור המוכן – החיבור מוכנס עד שהוא נעצר.
4. הנח את שרוול העיתונות למעלה. בשל תכונת זיכרון הצורה המולקולרית של פוליאתילן צולב, לאחר מספר דקות החלק המתוח יחזור לקוטר המקורי שלו ויאחז בחוזקה באביב.

שיטת ריתוך חשמלית

1.

   שים את זה בקצה הצינור צימוד אלקטרו-היתוך.
2. חבר את מכשיר הריתוך החשמלי להדקים של החיבור.
3. במהלך הריתוך, מסופק מתח מהמכשיר לחלק הפנימי של המצמד. היחידה (המתאם והפוליאתילן המצולב) מחוממת לטמפרטורת ההיתוך (170° צלזיוס ועוד).
4. כבה את מכונת הריתוך, המתן עד שהחיבור יתקרר. יחידה שהורכבה כראוי תעמוד בפני לחץ של עד 12 אטמוספרות.

סרטון שימושי

בסרטון ניתן לראות כיצד מתבצעת התקנת צינורות חימום עשויים פוליאתילן צולב עם חיבור צדדי של הסוללה.

השלב הסופי הוא בדיקת דליפות

לאחר הרכבת מערכת אספקת המים, חימום תת רצפתי ומעגל החימום, יש לבצע בדיקות הידראוליות (בדיקת לחץ). יש למלא את המערכת במים, להוציא אוויר, ולהגדיר את הלחץ. פי 1.5 עדיף על עבודה, לא פחות מ-6 אטמוספרותשמור על ערך זה. 30 דקות.

לאחר מכן, הורידו במהירות את הלחץ לחצי מהנורמה הרגילה. אם לאחר מכן הערך עולה - התקשורת מהפוליאתילן המצולב תהיה הרמטית. השאירו את המערכת תחת לחץ. 50% מיום העבודה למשך שעה וחצי, אם הערך יורד במהלך תקופה זו, אז יש דליפה.
