כיצד להשיג פרודוקטיביות גבוהה במיוחד? תנור Buleryan עשה זאת בעצמך: תרשים, ציור

כדי לחמם צריפים זמניים עבור עובדים באזורי כריתת עצים, מהנדסים קנדים המציאו תנור מקורי.

משתמש בבולריאן עקרון פירוק העץ בפירוליזה ו בעירה של גזים בתא המשני. התנור התגלה כמוצלח כל כך עד שעקרון הפעולה שלו מועתק על ידי יצרנים שונים; הוא מותקן במחסנים, חממות, מוסכים ואפילו באחוזות יקרות.

מפרט תנור

תנור בולריאן אחראי על חימום ושמירה על הטמפרטורה בבניין. עליו להיות בעל הפרמטרים הבאים:

1. כּוֹחַ. ניתן לייצר את הבולריאן קטן או גדול מאוד, ומותאם לפעולה בבניינים בעלי נפח אוויר. עד 1500 מטר³.
2. קַלוּתהתנור אינו תופס מקום רב במהלך אחסון או הובלה ואינו דורש ארובות גבוהות.
3. טכנולוגי וקל לייצור. את התנור ניתן לייצר על ידי כל רתך מוסמך במוסך.
4. יעילות גבוההזה מושג הודות למשטח חילופי חום גדול ולשריפה מלאה של דלק.
5. שריפה ארוכהאם משתמשים בו נכון, זה מספיק סימניה אחת או שתיים עֵצֵי הַסָקָה ליום.
6. אוֹכֵל הַכָּל. ניתן לשרוף עץ יבש בכל צורה שהיא.
7. מראה מקורי. עם רמת הייצור הטכנולוגית המתאימה, התנור יכול לקשט את פנים בית כפרי בסגנון תעשייתי.

מאפייני עיצוב

תנורי בולריאן הם נבדלים רק בגודל ובאלמנטים נוספים.

1. תיבת האש נוצרת מצינורות כפופים חתך עגול או מלבני, המשמשים כמעיל הסעה וגוף. העיצוב דומה לגליל המותקן אופקית המולחם מצינורות מרפק כפופים.
2. הדלת יכולה להיות עגולה או מרובעתגודלו חשוב יותר - ככל שהוא גדול יותר, כך קל יותר לתחזק אותו ולטעון יותר עצי הסקה.
3. בבולריאן אין אפר או סורג. אספקת האוויר מווסתת באמצעות שסתום בדלת, שבאמצעותו ניתן לחסום לחלוטין את אספקת החמצן.
4. תא משני - תא מבער אחורי - מופרד מתא האש על ידי מסך עשוי מפלדת גיליון עבה ומכופפתזה מתחיל בברך השנייה או השלישית של תיבת האש.
5. מאפיין חשוב של התנור הוא נוכחות של מזרקי אווירזרבובית זו מספקת אוויר לתא הבעירה של גזי פירוליזה מהברך הראשונה של הגוף ומגדילה את יעילות הכיריים. עד 85-90%.
6. להפעלה תקינה יש צורך באביזרים נוספים — מנגנוני נעילה, אטמי דלתות, שסתומי אספקת ושחרור אוויר.
7. סילוק חום מוגבר ובטיחות תפעולית מובטחים על ידי מגיני חום מפלדת גיליוןהם גם נותנים מראה ייצוגי.

ישנם תנורים במכירה הדומים במראהם לבולריאן, אך יש להם הבדלים חשובים. תנורים כאלה אינם כוללים סילון אוויר (תא בעירה משני). חלק מהאומנים מכניסים מוטות גריל ותא אפר לתוך תיבת האש. אלמנטים אלה אינם טבועים בבולריאן.

איך להכין תנור סאונה של בולריאן במו ידיכם, תרשים וציור

העיצוב של תנור ברנרן (בולריאן) הוא די פשוט, חומרים וטכנולוגיות אינם מסובכים. זו הסיבה שהכיריים האלה זכו לאהבה אמיתית. הן מסוגלות גם לשמור על חום וגם לחמם במהירות כמות גדולה של אוויר.

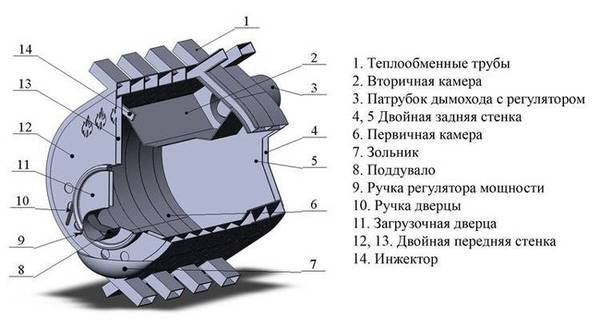

תמונה 1. סכימה של מבנה תנור העצים Buleryan. חצים מצביעים על חלקים ממבנה התנור.

תנור בולריאן מעשה ידינו מושלם לחימום חממות, חדרי שירות, מוסכים, סדנאות, חדרי אמבטיה. ככל שהחדר גדול יותר, כך תא האש צריך להיות גדול יותר.

בעת הבנייה, יש להכין רק מתכת חדשה. קירות מדוללים עקב קורוזיה יישרפו במהירות והתנור לא יחזיק מעמד זמן רב. לפעולה אופטימלית, עובי המתכת צריך להיות בטווח של 3-5 מ"מזה יידרש 12 חתיכות צינור בקוטר 2 אינץ', 1.2-1.5 מטר כל אחת, פח ברזל למדף, לקצוות ולדלת, חתיכת צינור בקוטר של 120-150 מ"מ להסרת גזים חמים, מוטות בקטרים ​​שונים עבור בולמי זעזועים ואלמנטים של סגירה.

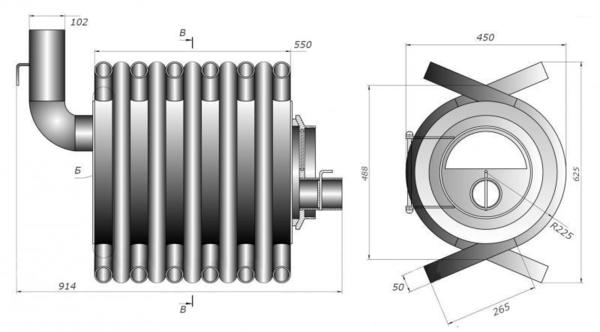

תמונה 2. שרטוט של תנור העצים המתכתי של Buleryan עם מידות. מבט קדמי וצדדי.

אסור להשתמש בצינורות מגולוונים או צבועים. — איכות הריתוכים גרועה יותר, ובמהלך פעולת התנור הציפוי יישרף.

אילו מיומנויות יידרשו?

רתך קטגוריה רביעית יספק תפרים אטומים ויפים, אבל אם אין לך כישורי ריתוך, עדיף לא לנסות. מיומנויות עיבוד מתכת נדרשות במידה פחותה - גם אם היא עקומה ומכוערת, הכיריים יתחממו כראוי.

זה גם יהיה שימושי מיומנות בשימוש במטחנת זווית — יש הרבה חתכים בתנור.

תצטרכו את הדברים הבאים כְּלֵי עֲבוֹדָה:

1. מכופף צינורות לצינורות עגולים או מרובעים. אם אין לכם אחד כזה, תוכלו להשתמש במכשיר תוצרת בית בצורת מנוף.
2. כלי חיתוך — חותך פלזמה או מטחנת זווית (מטחנה).
3. מדידה - סרט מדידה, קליפר, תבניות למחט בקצה.
4. כלי עבודה ידניים - מלחציים, פטישים, פצירות, מברשות תיל.

ייתכן שתתעניין גם ב:

חממו את הגוף והנפש: כיריים שוודיות עם תנור וכיריים כגלגול הנוחות

איך להוסיף נגיעה של אקזוטיות לחיים שלך במו ידיך: ציור של תנור פומפיאני

השיגו יעילות מרבית! שימוש בדוד פירוליזה המופעל על עץ

הזמנת עבודה

בניית בולריאן מורכבת משלבים לוגיים פשוטים ו הייצור לא ייקח הרבה זמן ומאמץ.

1. אנחנו מכופפים צינורות. אנו משתמשים בכופף צינורות או במנוף, במידת הצורך, ממלאים את הצינורות בחול ומחממים אותם. כיפוף חלק של 90 מעלות יהיה אופטימלי.

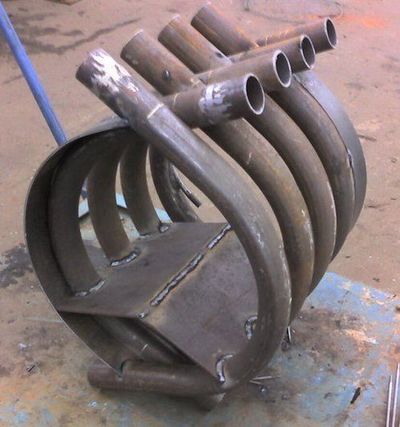

2. אנו מרכיבים את 5 החלקים הראשונים. אנו מניחים את הצינור על משטח ישר, ומניחים עליו את השני, ויוצרים את דפנות תיבת האש. קטעים קצרים של צינור באותו קוטר יכולים לשמש כבטנות.
3. אנחנו מכינים מדף לתא המשני. ראשית, אנו מכינים תבנית מקרטון עבה, ולאחר מכן חותכים ומכופפים את יריעת המתכת בהתאם. אנו מרתכים אותה.
4. אנו מייצרים מזרקי אוויר. זרימת האוויר מופנית לחלק התחתון של התא המשני, וצינורות ההזרקה מחוממים היטב על ידי להבת הכבשן. למזרקים יש צורה של צינור מעוגל, המוחדר עם צד אחד לתוך צינור הקונוקטור הראשון.
5. אנו מחברים את צינורות האוויר הנותרים ומרתכים אותם. אנו ממלאים את החסר ברצועת מתכת. התוצאה היא גליל אטום.
6. אנו מייצרים ומרתכים את קצוות הכירייםאנו מרותכים פתח ליציאה לגזים חמים מהתא המשני לתא האחורי. בקצה הקדמי יש פתח לדלת.
7. לחיתוך זה, בניצב לקצה, אנו מרותכים אוגן העשוי מרצועת מתכת שטוחה. אטם הדלת נלחץ כנגדו כדי למנוע כניסת אוויר לא מורשה.
8. אנחנו עושים דלת רחבה יותר מקווי המתאר של הבנק. זהו יריעת מתכת עם וילונות ואביזרים לנעילה; שני קצוות מולחמים בצד התומכים, שביניהם מונח חוט איטום.
9. אנו מתקינים את המפוח. זהו חתיכת צינור המולחמת בניצב לדלתות התנור. אנו מתקינים בולם מסתובב בתוך בור האפר. ודאו שהבולם אינו אטום לחלוטין - גם כשהוא סגור, הבעירה לא אמורה להיפסק לחלוטין. אם יש צורך לכבות את האש, מניחים פקק על צינור בור האפר.

הכיריים מוכנות! פני השטח שלהן ניתן לצבוע בצבע כחלחל או עמיד בחום. במידת הצורך, אנו מייצרים מסכי בידוד חום העוקבים אחר קווי המתאר של התנור.

מלכודות

לבולריאן יש עיצוב פשוט, אך אפילו אומן מנוסה עלול להיתקל בקשיים. אל תמהרו בעת כוונון החלקים - עדיף להשתמש בתבניות קרטון ותבניות קצה מחט עבור צינורות עגולים.

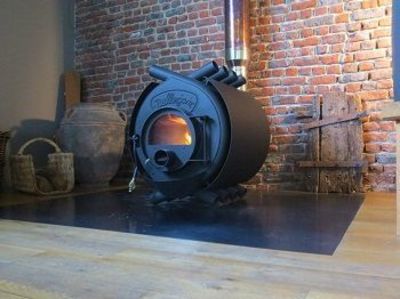

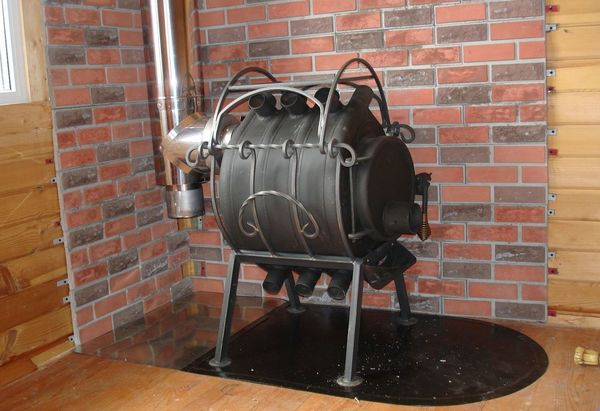

תמונה 3. תנור בולריאן גמור מותקן בתוך הבית. מסכי מגן מותקנים סביב התנור.

צרכי בולריאן ארובה חמה טובה. אם יש לכם רק תנור לבנים, הקפידו להכניס שם שרוול נירוסטה. הבולריאן הוא תנור "חמדן", טמפרטורת הגזים היוצאים נמוכה. הקיטור הכלולים בעשן מתעבה וזורמים למטה כמעובה, לכן חממו את התנור עם עצי הסקה יבשים ובודדו את הארובה.

אל תעשו את הבולריאן קצר מדי - תיבת האש צריכה להיות אורך מינימלי של 35-40 ס"מ.

כל הריתוכים חייב להיות אטום הרמטית. לאחר התקנת הכיסוי האחורי, סובבו את הכיריים על קצהו ומלאו אותן במים. תפרים רטובים יצביעו על המקום בו יש לסיים את הריתוך או לעבד מחדש את הכיריים.

סרטון שימושי

צפו בסרטון, המדגים את ייצור תנור הבולריאן בצורת מצגת שקופיות.

איך להבעיר בולריאן בצורה נכונה

יש לקרוא את ההוראות לפני החימום! אופן הפעולה של תנור זה שונה מאחרים. הפרת הכללים תוביל לשריפת הקירות ולכשל התנור.

ראשית, ממלאים את הבולריאן בשבבי הדלקה. מעל מניחים עצי הסקה - יש לארוז את תיבת האש היטב. עדיף להשתמש בולי עץ המחולקים לשניים. קצר ב-10-15 ס"מ מתא האש. עצי הסקה צריכים להיות יבשים, יש לתת עדיפות ל ליבנה, אלון, שיטה ועצים קשים אחרים עֵץ.

השבבים נדלקים והדלת סגורה היטב. אספקת האוויר פתוחה. 10-15 דקות, עד שנוצר חום והתא המשני מתחמם.

לאחר מכן אספקת האוויר מצטמצמת למינימום ובתא האש שני תהליכים מתרחשים: פירוק עצי הסקה לגזי פירוליזה ואפר ובעירת גזים אלה בתא משני באמצעות אוויר ממזרקים.

בולריאן מוגדר כהלכה לא פולט עשן - הכל נשרף בצורה נקייהאנלוגים פשוטים מחוממים במצב חם, כמו תנור בטן פשוט; תנורים כאלה אינם זכאים להיקרא בולריאן.

שְׁגִיאָה בעלי התנור - סילוק תכוף של אפר. לא ניתן לנקות לחלוטין את תנור הבולריאן; תמיד צריך להיות אפר בתחתית, המגן על תחתית תיבת האש מפני התחממות יתר ומסייע לשמור על מצב עשן.

תנור הבולריאן פועל רק על עץ קשה יבש. הם מספקים את היעילות הגבוהה ביותר במהלך בעירה פירוליזה.
