חימום חדר ללא עלויות נוספות: איך לבנות תנור לבנים לבית קיץ?

בעונה הפחות עמוסה ובחורף, תנור כפרי מאפשר לכם לחמם את הבית היטב ולבשל אוכל.

הלבנים מתחממות לאט, אך פולטות חום במשך זמן רב, ויוצרות טמפרטורה נוחה. במשך 6-7 שעותאם לכיריים יש תנור, אוכל שמוכן בערב נשאר חם עד הבוקר.

תנורי מתכת, בניגוד לתנורי לבנים, מתחממים במהירות, אך גם מתקררים במהירות יחד עם הבית. תנורי לבנים פולטים חום רך ונעים ו... לחמם את הבית באופן שווה.

תוכניות תנורי חימום לבקתות קיץ

בחירת תנור לבנים תלויה בזמינות של בלון גז וחשמל.

אם משתמשים בו לבישול גז או חשמל, מספיק לבנות תנור המיועד לחימום בלבד.

אם החשמל והגז בקוטג' הקיצי נקטעים במהלך החורף, כדאי לבחור תנור עצים. עם משטח בישולבעת בחירת תנור, יש לקחת בחשבון באיזה חלק של בית הכפר ימוקם התנור.

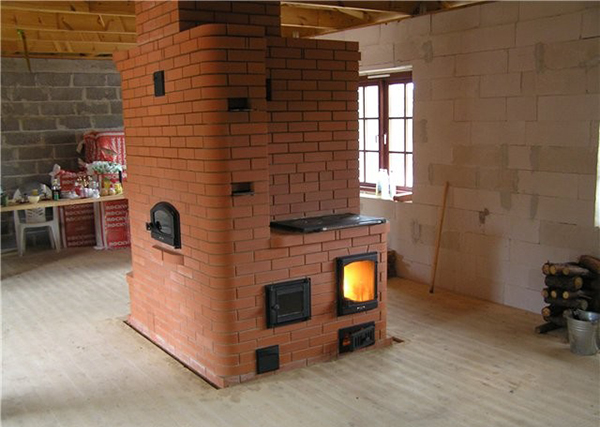

ציור של תנור לבנים טיפוסי המופעל על עצים

תנור החימום בנוי באמצע הבית או צמוד לקיר. אם יש מספר חדרים בדאצ'ה, מבנה החימום בנוי בתוך פתחים, עשוי במחיצות פנימיות. המרכיבים העיקריים של הכיריים הם:

• תיבת אש;
• בור אפר (אפר-פח);
• תעלות עשן (אנכי או אופקי);
• אֲרוּבָּה.

תנורי חימום כפריים עשויים מלבנים אדומות (קרמיות). בעלי מלאכה רבים מניחים את תא האש בלבנים.

​

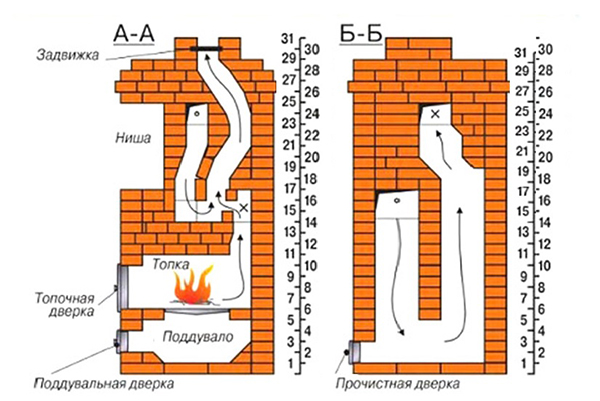

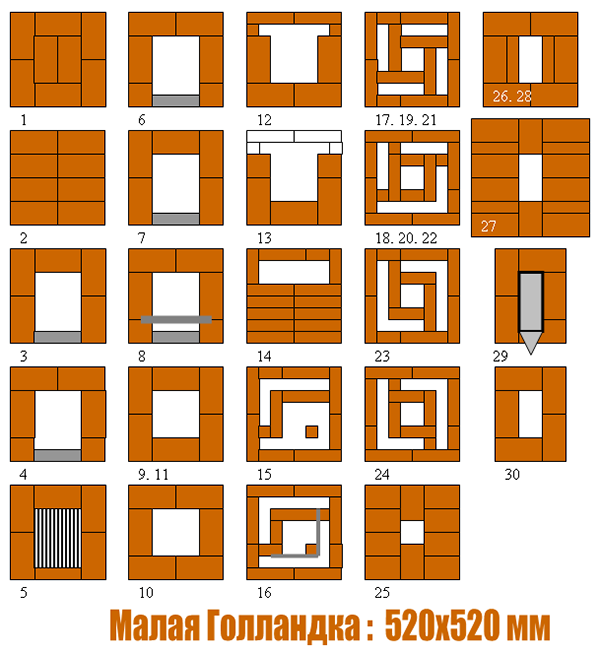

תמונה 1. שרטוט משוער של תנור חימום הולנדי, מתאים לבית כפרי קטן.

לבני קרמיקה מונחות על מספר סוגי טיט. לפיכך, תערובת צמנט-חול מתאימה להנחת היסודות, תערובת חרסית-חול לגוף התנור, וטיט סיד-חול להנחת הארובה. תיבת אש מחרסית אש מונחת על טיט חרסית-חרסית אש.

לגודל התנור יש חשיבות רבה לבית קטן. תנורי חימום קומפקטיים לבית קיץ כוללים תנור הולנדי (לבנים 3 על 5, 2 על 4 בבסיס), מיני-תנור (3 x 2 לבנים) ומבנים דומים.

כדוגמה, נספק תרשים של תנור הולנדי קטן, מתאים למדי לחימום בית כפרי עם מטבח וחדר, בשטח כולל של 40-46 מטרים רבועים.

קירות התנור ההולנדי ישרים, ללא נישות או בנייה דקורטיבית. מאפייני עיצוב עיקריים:

• בתוך המארז יש שלוש תעלות עשן אנכיות.
• רוחב בסיס - 1010 x 510 מ"מ (4 לבנים בצד הארוך, 2 בצד הקצר).
• גובה המבנה הוא 2 מטרים, אבל ניתן להכין את התנור על 2-3 שכבות נמוך יותר או גבוה יותר.

התנור בנוי מלבנים אדומות מלאות. לבנייה תצטרכו:

• לבני קרמיקה - 390 חלקים;
• תערובת בנייה של חרסית וחול 2-2.5 חבילות של 20 ק"ג;
• יריעת פלדה לארגז אש (100 על 50 ס"מ);
• סורג ברזל יצוק או פלדה (25 על 25 ס"מ);
• דלת תא האש (25 על 21 ס"מ);
• דלת מפוח (14 על 14 ס"מ);
• שסתום (13 על 13 ס"מ);
• יריעת אסבסט (100 על 50 ס"מ).

בעת הנחת הלבנים, מומלץ לאמן הבית להשתמש בעיצובים מוכנים. למעלה מופיעה תרשים שכבה אחר שכבה (שורה אחר שורה) של בניית התנור.

מבנה חימום ובישול

תנור קטן עם מגן חימום וכיריים אידיאלי לבית כפרי קטן. מאפייני עיצוב עיקריים:

• מגן חימום אנכי לכיריים (קצה), שהוא גם קיר הארובה.
• הכיריים דולקות עמודות מורחבות של תעלות, מה שמגביר את העברת החום.
• לכיריים אין מפוח, והאוויר לשריפת עץ מסופק דרך הפתחים בדלת תיבת האש.
• זהו בניין הוקם על יסוד מוצק או עמודי.
• תחתית תיבת האש מונחת בזווית, עם עלייה לארובה.

הכנת תנור לבנים במו ידיכם: הוראות שלב אחר שלב

בניית תנור כפרי פשוט תדרוש יום או יומיים. לפני תחילת העבודה, בחרו פרויקט של מבנה חימום, רכשו כלים, חומרים וחלקי מתכת לתנור.

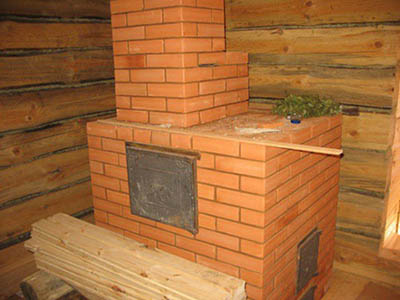

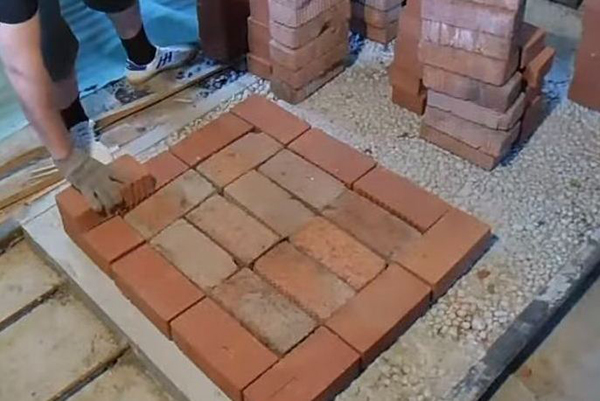

תמונה 2. הנחת התנור על בסיס יבש באמצעות טיט חול-חימר ולבנים אדומות.

בחירת פרויקט

בבחירת פרויקט נלקחים בחשבון מספר גורמים. בבחירת מודל יש לקחת בחשבון את הדברים הבאים:

• אזור מגורים;
• מידות של בית כפרי;
• מיקום הכיריים;
• עלויות בניית יסודות;
• עלויות בניית תנור;
• ניסיון בעבודה עם לבנים.

אם יש מעט ניסיון או שאין ניסיון כלל, הם בוחרים פרויקט פשוט עם שרטוטים קלים לקריאה. ניסיון של יצרן תנורים מעשי מאפשר לך לבחור דגם בכל מורכבות.

בואו נבחן בפירוט את בחירת החומרים, את בניית היסודות ואת הנחת תנור כפרי פשוט ללא מפוח, עם משטח בישול.

בחירת חומרים

כדי לבנות את המודל הזה, אינכם זקוקים להרבה חומרים. להנחה תצטרכו:

• לבני קרמיקה - 220 חתיכות;
• 2 חבילות של תערובת חימר-חול מוכנה להנחת תנורים (20 ק"ג כל אחד);
• לבנים שבורות, הריסות וחול (חומרים אלה משמשים לייצור כרית מתחת לתחתית תיבת האש).

גובה הארובה תלוי בגובה החדר. כדי להביא את הצינור לגג, מייצרים ארובת לבנים. כדי להפחית את המשקל הכולל של המבנה, ארובות ברזל.

לבני קרמיקה אדומות מלאות משמשות להנחת חומר. לבני חרסית אש מתאימות גם לתיבת האש, אך נדרש ניסיון לעבודה עם חומר כזה.

לבני קרמיקה מונחות על מלט חרסית-חול. הן מעורבבות מתערובת מוכנה להנחת תנורים, שנרכשה בחנות לחומרי בניין. עבור אומן ביתי, אפשרות זו תהיה עדיפה.

אם המאסטר מחליט להכין תמיסה ממרכיבים בודדים, יידרש חימר, חול קוורץ דק (או חול מעורב). גודל גרגרי החול הוא 2 מ"מ ומטהחומרים אלה נרכשים או נלקחים באופן מקומי ממחצבות. חימר וחול מנוקים מאבנים ומזהמים צמחיים. חול נשטף במים זורמים ומנופה דרך מסננת. חימר מושרה, נשטף וגם משופשף דרך מסננת.

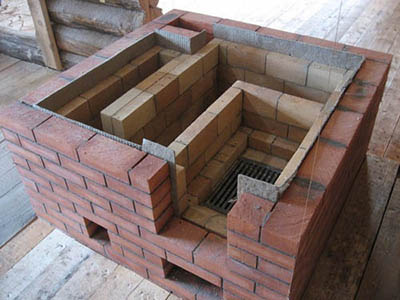

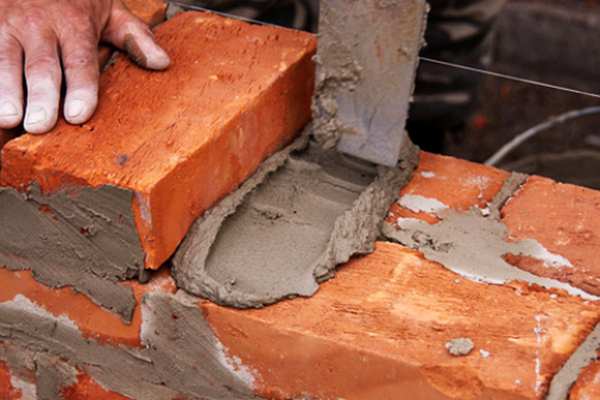

תמונה 3. הלבנים מחוברות בתמיסה העשויה מחימר וחול קוורץ, לאחר ניקוי מזיהומים מיותרים.

היחס בין חימר לחול נבחר באופן אמפירי, תוך התחשבות בתכולת השומן של החימר. התמיסה המוכנה מתערובת היצרן ומרכיבים בודדים צריכה להיות בעלת עקביות תקינה. איכות העיסה נבדקת באופן הבא: התמיסה נאספת בעזרת כף (או מרית) ומוטה. ב-45 מעלות.

כדי לבנות את הכיריים, תזדקקו לחלקים מתוצרת בית חרושת. עבור דגם זה, תזדקקו ל:

• משטח בישול מברזל יצוק (41 x 21 ס"מ);
• דלת בגודל 25 x 21 ס"מ עם חורים;
• בולם זעזועים לכיריים (13 x 13) ס"מ.

איך להניח יסודות

המשקל הממוצע של לבנה מוצקה הוא 3, 45-3.5 ק"ג. לוקח זמן לבנייה 220 לבנים, כך שמשקל המבנה יהיה 760-770 ק"ג (לא כולל משקל ארובת הלבנים). משקל המלט מתווסף למשקל הלבנים.

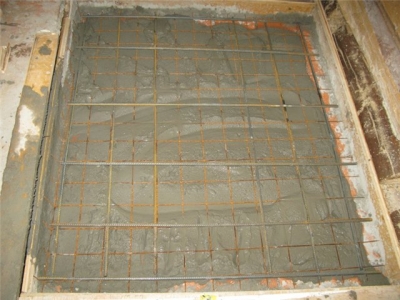

תמונה 4. לבנים מונחות בשתי שכבות על גבי קירוי לאחר שהבטון שנשפך לבור התייבש.

מכיוון שמשקל המבנה עולה על 400 ק"ג, יש צורך לבנות יסוד (מוצק או עמודי). ללא יסוד, על רצפה מוצקה, ניתן להניח רק תנורים קטנים. סוגי היסודות הבאים מתאימים לתנורים:

• מוצק מ חלוקי נחל, חצץ ובטון אפר;
• מוצק מ אבן הריסות ולבנים;
• מוצק על בסיס בטון מונוליטי עם חיזוק ברזל;
• עמודה מ חלוקי נחל, אבן כתושה ולבנים.

בסיס בטון מזוין מוצק מתאים לדגם הנבחר של תנור החימום והבישול. בניית היסוד כוללת את השלבים הבאים:

• בור חופר באדמה, המשתרע מעבר לבסיס הכבשן לאורך ההיקף. ב-15-20 ס"מ. הבור הולך ומעמיק ב-50-100 ס"מ. תחתיתו צריכה להיות מתחת לגובה הקיפאון של האדמה.
• האדמה בבור דחוסה עם קצה העמוד.
• שכבה של אבן כתושה נשפכת על תחתית הבור (15 ס"מ).
• חול בעל גרגר בינוני או גרגר גס מוזג מעל (25 ס"מ).
• כרית החול והאבן הכתושה נדחסות בעזרת עמוד עץ וגלגלת.
• תחתית וקירות הבור מכוסים ביריעת קירוי. תפרי האיטום אטומים הרמטית בעזרת מסטיק ביטומני או זפת.
• רשת של חיזוק פלדה מצולעת מותקנת בבור. עובי המוט הוא לא פחות מ-8 מ"מגודל התא — 8x8 או 10x10 ס"מ.
• הבור מלא בבטון. הבטון נדחס בעזרת מקדחת ויברציה כדי להסיר בועות אוויר.
• היסודות נשארים עד שהבטון התייצב לחלוטין (בהתאם להוראות עבור מותג הצמנט הספציפי).
• אופקיות היסוד נבדקת בעזרת פלס בניין; במידת הצורך, פני השטח מפולסים עם חלק נוסף של מלט.
• איטום נוסף מונח על היסודות - 2 שכבות של יריעת קירוי, בהתאם לגודל היסוד.
• שתי שכבות של לבני קרמיקה מונחות על יריעת הגג. לאחר הייבוש, היסודות מוכנים לבניית התנור.

בנייה בדאצ'ה: הוראות שלב אחר שלב

להנחת התמיסה תצטרכו כלי עבודה של יצרן תנורים: מרית (רחבה וצרה), כף, מרית, מחברים, פלס, אנך, סרגל אלומיניום. כדי להכין את התמיסה תצטרכו מיכל, מערבל עץ (משוט), מערבל בנייה. ההנחה מתבצעת לפי התוכנית.

• שורות ראשונות ושנייות. הנחת תעלות (עמודים).
• 3, 4 שורות. בנייה מוצקה לפי התרשימים.
• מלט חרסית-חול עם לבנים שבורות (כרית) מונח בתחתית הכבשן, עם שיפוע לכיוון תא האש. עובי הכרית בעומק תא האש שווה לעובי הלבנים, בפורטל הכבשן עובי השכבה שואף לאפס.
• התקנת דלת תא האש. רצועות פלדה או חוט מחוברות לחלקים העליונים והתחתונים של משקוף הדלת באמצעות ברגים. הרצועות יאטמו בתפרים בעזרת טיט. אם הדלת מחוברת באמצעות חוט, היא מונחת גם בתפרי הבנייה.

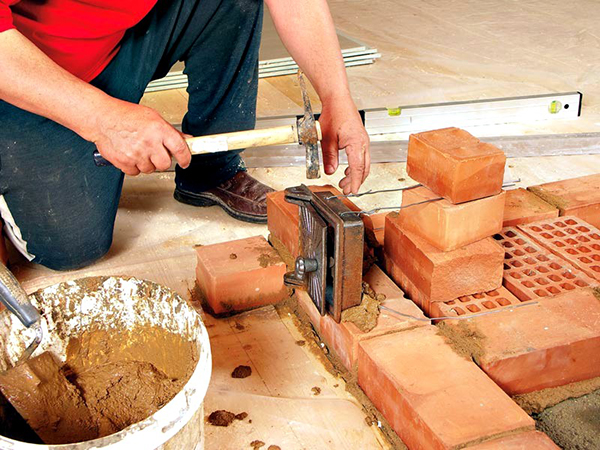

תמונה 5. לפני שמתחילים להניח את התנור, עליכם לשרטט תרשים, תוך התחשבות במידות החדר, ולהיצמד אליו.

• שורה 5. בנייה מוצקה של תחתית תיבת האש.
• 6, 7, 8, 9 שורות. הנחת תיבת אש. איטום סופי של מחברי דלת תא האש (רצועות, חוטים) לתוך התפרים.
• שורה 10. השלמת הנחת תיבת האש. יצירת פתח הארובה והפתח לרשת הבישול.
• שורות 11-26. הנחת הארובה, אשר במודל זה משחקת את תפקיד מסך הקצה.
• שורה 27. הנחת לפי התוכנית. התקנת השסתום.
• שורות 28-30. הנחת לפי התוכנית.
• שורה 31. השלמת הנחת התנור. יצירת פתח לארובה.
• סידור בית הבירה.
• הנחת ארובה מלבנים או התקנת צינור ארובה ממתכת.
• יריעת תא אש מחוברת לפתח התנור. מתחת ליריעה מונחים קרטון אסבסט או פיסת לבד ספוגה בחימר. היריעה מוברגת לרצפה בעזרת ברגים. פינת פלדה מותקנת כדי לבטל את הפער בין התנור ליריעה.

תמונות של תנורים כפריים

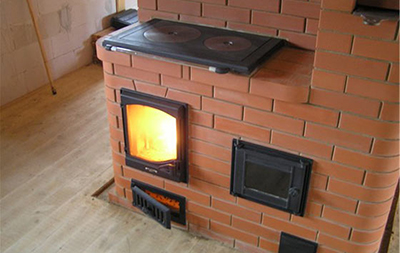

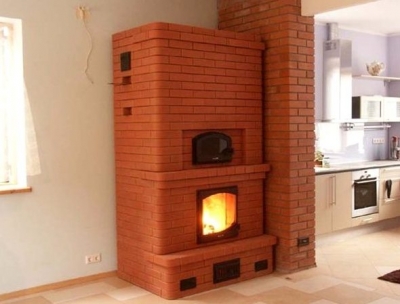

תמונה 6. תנור כפרי טיפוסי עשוי מלבנים אדומות, מחומם בעץ, עם מפוח ותיבת אש.

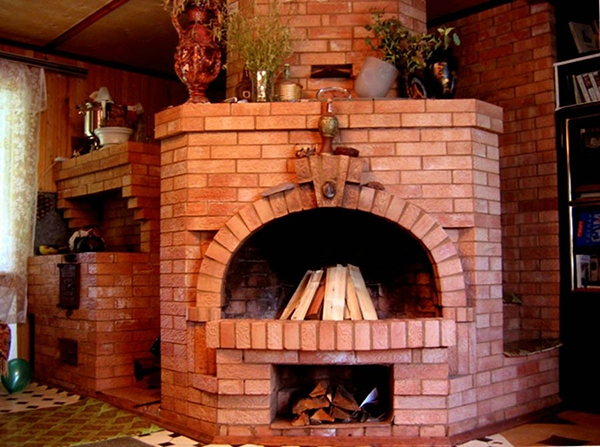

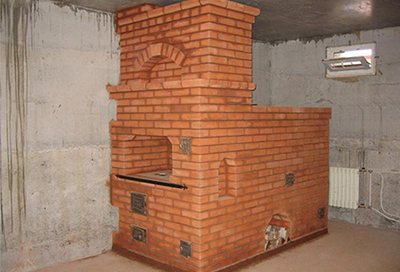

תמונה 7. תנור לבנים בתוך הבית, שתוכלו לבנות בעצמכם באמצעות תוכנית מוכנה.

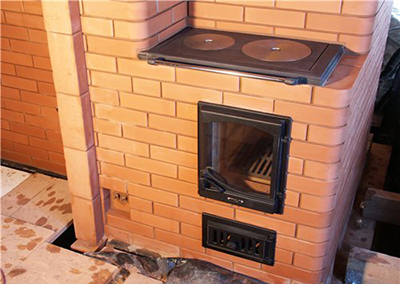

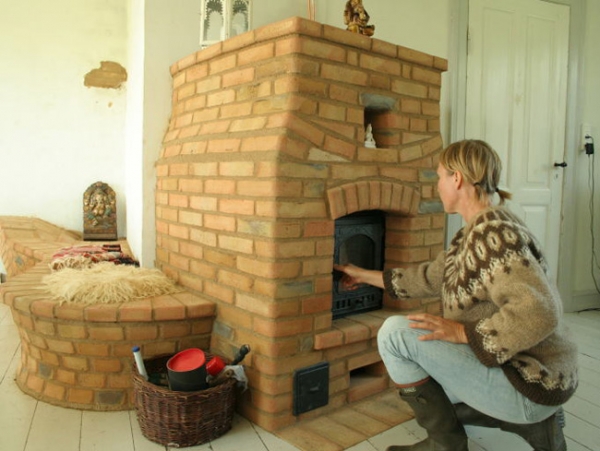

תמונה 8. תנור חימום קומפקטי עם ספסל לבית קיץ מתחמם במהירות ושומר על חום לאורך זמן.

אילו קשיים ובעיות עלולות להתעורר במהלך ההנחת

בעלי מלאכה חסרי ניסיון מעורבים בבניית קירות תנור אין להשתמש בחוט אנך, כתוצאה מכך, הקיר סוטה מהמצב האנכי, אשר יוצר איום של הרס.

במקרה של סטייה מהאנך, הבנייה ספוגה במים ומפורקת, ולאחר מכן מונחת שוב, באמצעות קו אינסטלציה.

תחתית תא האש נוטה לכיוון דלת התנור. השיפוע (כרית) ממולא בטיט חרס עם אבן כתושה. אם הלבנים מונחות על כרית שלא התייבשה, הן עלולות להתעוות.

אם זה קורה, מפרקים את תחתית תיבת האש, משרים את התפרים. לאחר מכן מוציאים את הלבנים, משחזרים את השיפוע ומניחים לו להתייבש. לאחר מכן, מחזירים את תחתית תיבת האש למקומה.

העקביות הלא נכונה של הפתרון הביתי מובילה להופעת סדקים במהלך הפעולה.

אם יש מעט סדקים על הקירות, הם נאטמים בתמיסה חדשה ואיכותית. אם הסדקים עמוקים ועשן יוצא דרכם, התמיסה מתפוררת בכבדות, אז סביר להניח שיהיה צורך לבנות מחדש את התנור.

התנור מדגם זה משתמש בעץ להסקה כדלק. אם נשרף פחם בתיבת האש, יופיע הרבה אפר, ותיבת האש תתחמם יתר על המידה, עד להיווצרות סדקים עקב חימום לא אחיד של החלקים העליונים והתחתונים של מבנה החימום. במקרה זה, הסדקים נאטמים בטיט, ומשתמשים בעץ להסקה במקום פחם.

סרטון שימושי

הסרטון מציג דוגמה כיצד ניתן להרכיב תנור חימום ובישול מלבנים בעצמכם.

לאחר איזה זמן ניתן להשתמש במכשיר?

התנור אינו מוצת מיד לאחר הנחתו. ייבוש טבעי של הבנייה לוקח 5-8 ימים. ככל שטמפרטורת האוויר נמוכה יותר, כך זמן הייבוש ארוך יותר. בטמפרטורות שליליות, הבנייה אינה מתייבשת כלל.

כדי להאיץ את הייבוש, מאוורר חום מופנה לתוך תיבת האש או דולקת בו מנורת ליבון חשמלית חזקה.

לאחר ייבוש טבעי, התנור מחומם באמצעות צרורות קטנים של עצי הסקה יבשים. תקופת הייבוש הכפוי אורכת פרקי זמן שונים (מ-10 ימים עד 3 שבועות).

ייבוש כפוי נחשב להשלמה כאשר עיבוי (טיפות מים) מפסיק להופיע על דפנות תא האש ובתוך התנור המקורר. לאחר שהעיבוי נעלם, המבנה מוכן לשריפה מלאה (בקיץ תוך 3-4 שבועות, בחורף תוך 1-1.5 חודשים).
