במסורות הטובות ביותר! איך לבנות תנור רוסי במו ידיכם?

אפילו אלה שמעולם לא היו בכפר יודעים מהו תנור רוסי אמיתי, כי הוא ממלא תפקיד חשוב ברבים מאגדות הילדות האהובות עלינו.

תנור הלבנים הרוסי מפורסם מגוון פונקציות שימושיותהוא שימש לחימום בתים ובישול אוכל, לייבוש והכנת פירות יער, עשבי תיבול ופטריות לחורף.

ניתן לשקול את החסרונות של מכשיר כזה הצורך באספקת דלק קבועה ו ניקוי האפר שנותר לאחר שהוא נשרף, וגם די התקנה מורכבתעדיף להפקיד את עבודת הנחת תנור הלבנים בידי איש מקצוע; במקרה של עבודה עצמאית, יידרש הקפדה על ההמלצות.

תוכנית של תנור רוסי קלאסי, ממדיו

המבנה והעיצוב של תנור קלאסי כפוף לתכנית נוקשה.

1. מידות. האורך הוא שלושה ארשינים (לא פחות משני מטרים), הרוחב היה שווה לשני ארשינים (בערך מטר וחצי), גובה האח היה כחצי מטר, וגובה התנור עצמו היה כשלושה ארשים. ספסל התנור היה מסודר בדרך כלל בגובה גדילתו של אדם. מידות כאלה הן אופטימליות, ומספקות חימום אחיד של הבית עם שטח החל מ-30 מ"ר

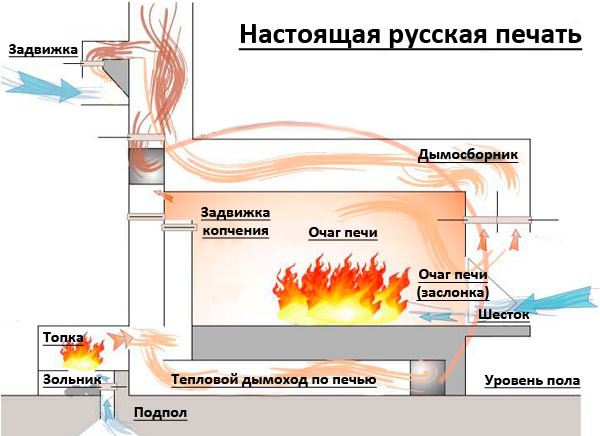

תמונה 1. תרשים של מבנה תנור רוסי קלאסי עשוי לבנים, עם ציון חלקי המבנה.

1. קֶרֶן. זה היה בהכרח נפרד מהיסודות הראשיים של הבית, למרות שלעתים קרובות הם נבנו בו זמנית. החומר היה בדרך כלל לבנים שבורות או אבן, לעתים רחוקות יותר בלוקים מעץ. כיום משמש לרוב יסודות מחוזקים אוֹ יסודות עשויים בלוקים מבטון מזוין.
2. לְעַצֵבתיבת האש (תנור), החלק התחתון הוא תחתית תיבת האש, האח הוא המקום מול תיבת האש שבו היה נוח להניח כלים כבדים לפני הנחתם עמוק בתוך התנור. הפתח מפריד בין תיבת האש לאח, דרכו נטענים עצי הסקה, וגם תוצרי הבעירה יוצאים לארובה. בולם סוגר את פתח הארובה במידת הצורך, הפתח נסגר באמצעות בולם. החלק התחתון של התנור משמש לאחסון עצי הסקה.
3. חוֹמֶר. התנור עשוי מלבני אש (חרסית אש) ו מֶלֶט על פי כללים מסוימים, מתן חימום והעברת חום טובים יותר. בגרסה הקלאסית, לבנים מונחות בשורות אופקיות לחלוטין, בנייה ברוחב לבנה אחת או שתיים אפשרית.

עיצוב הכיריים הרוסיות הקלאסיות שוכלל במהלך השנים, מה שמאפשר מזעור של חסרונות והשגת המטרות הטובות ביותר. יעילות גבוהה בפעולה, ולכן הבחירה במודל הספציפי הזה לבנייה בהחלט יצדיק את עצמו.

בניית תנור בסגנון הולנדי

ההבדל העיקרי בין גרסה זו לגרסה הקלאסית הוא הבולט שלה צְפִיפוּת, ולכן נוחות ההתקנה והתפעול בחלל מגורים קטן. תנור הולנדי אין לו מיטה ו הופך אנכי וגבוה.

ההבדל החשוב השני הוא מערכת צינורות ארובה, המאפשר לגז המחומם להסתובב למעלה ולמטה, להתקרר ולהתחמם, ובכך להגדיל משמעותית את יעילות החימום מעומס דלק אחד. תנור כזה גם משמעותית מתחמם מהר יותר (כחצי שעה בהשוואה לגרסה הקלאסית).

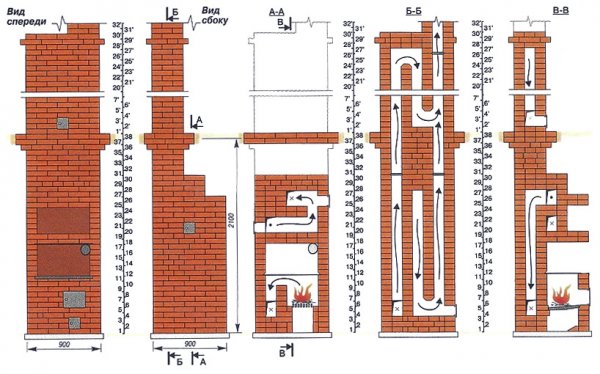

תמונה 2. תרשים של התקן של תנור רוסי בן שתי קומות עם שורות הולנדיות. מבט קדמי וצדדי.

תָכְנִית: מבנה מלבני גדול מותקן על היסודות תא הבעירהלפעמים ניתן לחלק אותו לשני חלקים: תהליך הבעירה מתרחש באחד, והחמצן מגיע מהשני (תא הניפוח). הודות למכשיר זה, הדלק בתנור ההולנדי לרוב אינו נשרף, אלא עולה בעשן, מה שמספק תקופת חימום ארוכה יותר.

תא בעירה נבנה מעל תא הבעירה ארובת תעלה, התופס את כל החלל הנותר של התנור (בדרך כלל נבנה שישה ערוציםביציאה מהתעלה האחרונה מותקן צינור מַנחֵתגומחה מסודרת בדרך כלל מיד מעל תיבת האש, שם ה כיריים - זה מספק את האפשרות לבישול.

למבנה הבנייה ההולנדי יש תוכנית מורכבת יותר עקב הארובה הרב-ערוצית, ולכן מומלץ תחילה להניח את התנור יבש ללא טיט, על מנת למנוע טעויות בעתיד ולחשב בצורה מדויקת יותר את כמות החומר הנדרשת.

עבור בתים קטנים, תנור הולנדי יהיה אופציה אידיאלית, במיוחד בשל גודלו הקומפקטי. ניתן להתקין לא רק בקומה הראשונה של הביתבעבר, תנורים הולנדיים היו מקור החימום העיקרי לבנייני דירות מרובי דירות.

עם זיגזג

כדי להגביר את יעילות החימום בתנור רוסי, הארובה אינה מסודרת ישר, אלא בזיגזג.

ככל שגז חם עובר דרכו, הזמן שהוא מבלה בכבשן גדל, וכך גם הזמן שלוקח לדפנותיו להתחמם.

בתנור ההולנדי עיקרון זה מגיע לשלמות, שכן לגז יש זמן להתקרר והוא מחומם שוב.

אבל בגלל העיצוב של הכיריים הרוסיות הקלאסיות, הזיגזג נעשה לרוב אופקי ומסופק רק עם כיפוף אחד או שניים.

עם מגן חימום

מכשיר עם מגן חימום יספק דרגת חימום גבוהה יותר של החדר וחיסכון בדלק. תנור כזה הוא סוג משופר של תנור הולנדי והוא מיועד ל... חימום שטח גדול.

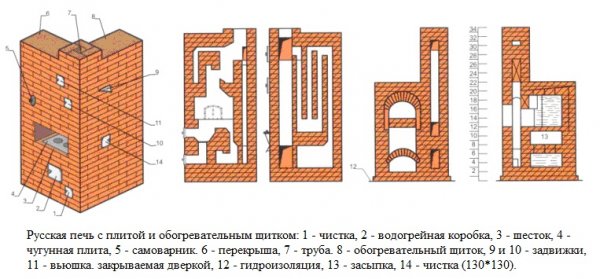

תמונה 3. סכימה של תנור רוסי מלבנים, עם מגן חימום. המספרים מציינים את חלקי המבנה.

ארובה מונחת בתוכו. עם ערוצים מרובים, אבל אפשר להעביר עשן ישירות לארובה - זה מאוד נוח בקיץ, כאשר אין צורך בחימום החדר. תנורים כאלה, בשל גודלם, יכולים להיות מצוידים בספסל כיריים ולרוב יש להם כיריים.

איך להכין תנור רוסי במו ידיכם

עדיף להפקיד את בניית הכיריים בידי איש מקצוע. דיאגרמות עוקבות ומדריכים מפורטים יכולים לעזור לכם לבצע את העבודה בעצמכם, אך עדיין עדיף להתייעץ עם יצרן כיריים מנוסה - זה... יעזור למנוע טעויות חמורות.

בחירת פרויקט, שרטוטים

בניית התנור היא עבודה מורכבת ומורכבת הדורשת גישה אחראית ושקול מראש זהיר של כל התנאים. יש להתקין את כל האלמנטים שלב אחר שלב, ולפעול לפי סדר הפעולות בצורה נכונה. בחירת הפרויקט תלויה במספר קריטריונים:

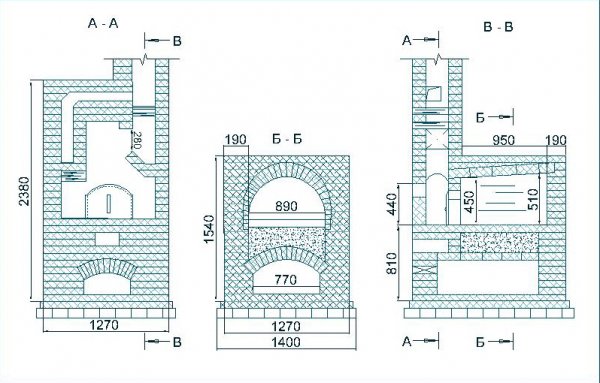

תמונה 4. שרטוט של כיריים רוסיות עם הזמנה הולנדי. מידות המכשיר ניתנות במילימטרים.

1. שטח החדר המחומם. תנור רוסי קלאסי יכול לחמם בית גדול למדי עם מספר חדרים, בעוד שתנור הולנדי קומפקטי יתאים לחדר קטן. הגרסה עם מגן חימום מתאימה גם לבתים כפריים בינוניים וגדולים.
2. פונקציות הכרחיות. הגרסה הקלאסית מספקת את מגוון המשימות הרחב ביותר לביצוע, גרסאות קומפקטיות יותר חסרות חלק מהן, אך מפצות על כך ביתרונות אחרים. אם המטרה היא בעיקר חימום, כיריים עם מגן, המצוידות בנוסף בכיריים, מתאימות ביותר.
3. כלכלה ויעילות. לפי קריטריונים אלה, התנורים הרווחיים ביותר יהיו אלו עם מגן ותנורים הולנדיים, בעלי זמן פעולה ארוך על מטען אחד של עצי הסקה.

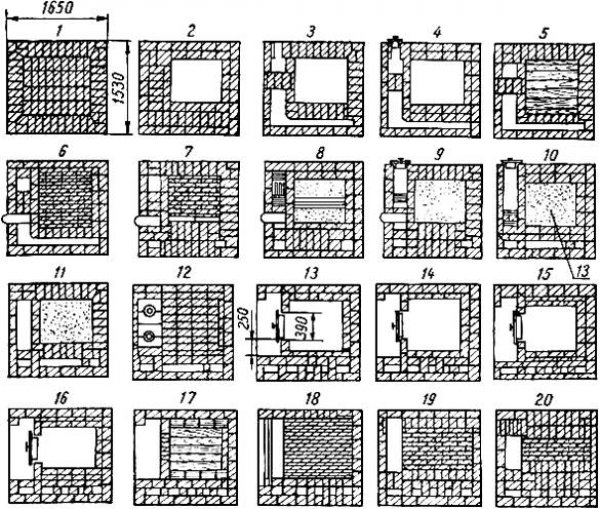

תמונה 5. שרטוט של פריסת שורות של תנור לבנים רוסי במידות של 1650x1530 מ"מ.

קריטריון חסר משמעות הוא סוג הדלק - ברוב המקרים, כל סוגי התנורים הרוסיים עובדים. על דלק מוצק, אך עבור חלק מסוגיו (לדוגמה, פחם) ייתכנו הבדלים קלים במבנה תא הבעירה.

בחירת חומר

בחירת החומרים לבנייה תלויה במידה רבה בהם יכולת עמידה בחום. משומש בלבד דרגות לבנים חסינות אש, לא מתרחב או נסדק תחת השפעת טמפרטורה גבוהה. אותן דרישות חלות על תערובות ההדבקה. חוזק החומר הוא גם בעל חשיבות רבה - התנור הרוסי הוא מסיבי וכבד מאוד, עם הזמן הלבנים השבריריות יתפוררו וייסדקו.

על המלט לאטום היטב את התפרים, להיות אלסטי ולא להיסדק תחת השפעת הטמפרטורה. ניתן לרכוש בחנויות תערובות מלט שונות חסינות אש. ניתן להכין את המלט בעצמכם. תערובות של חרסית שומנית וחול (בדרך כלל ביחס של 1 עד 2)כדי לפרוס את תיבת האש, מוסיפים אבקת חרסית אש לתמיסה.

בנוסף לחומרי בנייה, יש צורך לרכוש חלקי מתכת לתנור העתידי: בולמי זעזועים, דלתות, סורגים. הם עשויים בדרך כלל מברזל יצוק או פלדה וניתן למצוא אותם בחנויות לחומרי בניין ייעודיים.

הכנת הכלים

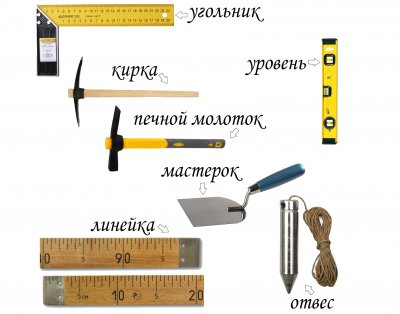

לביצוע נכון של בנייה באבן תצטרכו מספר כלים:

1. לִגרוֹף. הוא משמש לערבוב המלט ולהנחתו על קטעי בנייה.
2. רמת בנייה. הכרחי ליישור שורות של בנייה.
3. חוּטהוא נמתח כמדריך ליישור שורות של לבנים.
4. כַּף. משמש לגילוח ויישום טיט על לבנים, החלקתו והסרת עודפים.
5. פַּטִישׁכלי עיצוב "לִבחוֹר" נדרש כדי לשבור חלקים מהלבנה, ולתת לה את הצורה הדרושה להנחת האלמנט. ניתן גם להשתמש בפטיש כבד יותר לחיתוך הלבנה.
6. בולגרית. הוא משמש לחיתוך לבנים לחתיכות בגודל הנדרש.
7. מְרוּבָּע. מורכב משני לוחות מתכת ומשמש ליישור פינות.
8. הַרחָבָה. כלי להוספת מראה דקורטיבי לחיבור בנייה. הוא משמש כאשר לא מתוכננים גימור נוסף של פני השטח.
9. כְּלָליש לבדוק את ישרות הבנייה, ובמיוחד את היסודות.
10. קו אינסטלציה. מסייע בהערכת איכות הבנייה האנכית.

בנוסף לכלים, תצטרכו מספיק קיבולת גדולה לערבוב טיט, דלי מגולוון עם קירות נמוכים מתאים ביותר.

הכנת האתר

בעת בחירת מיקום להתקנת תנור, עליכם ללמוד היטב את התנאים.

1. קֶרֶן. בכל מקרה, מומלץ להתקין אחד נפרד. אם הכיריים שוקלות יותר מ 750 ק"ג, אז התקנתו חובה. יש צורך ביסודות נפרדים כדי לא לפגוע ביסודות העיקריים.
2. קירותאם הקירות עשויים מעץ, יש להתקין את התנור במרחק מה מהם. יש צורך להתקין את הקירות עצמם סביב התנור. לכסות בחומר עמיד באש.
3. יעילות חימוםהאפשרות הנפוצה ביותר היא להתקין תנור רוסי באמצע הבית או בחדר גדול. במקרה זה, החום לא ייספג על ידי הקירות, וכל חלל המגורים יתחמם באופן שווה ובמהירות.
4. מכשיר ארובה. יש צורך לבחור את המקום הנוח ביותר שבו הקורות והקורות לא יפריעו להתקנת הארובה בחוץ. הארובה צריכה לעבור ליד רכס הגג.

בעת שילוב פונקציות חימום ובישול, מיקום הכיריים נבחר באזור המטבח העתידי, אך לצורך העברת חום נכונה מומלץ למקם אותו קרוב יותר למרכז הבית.

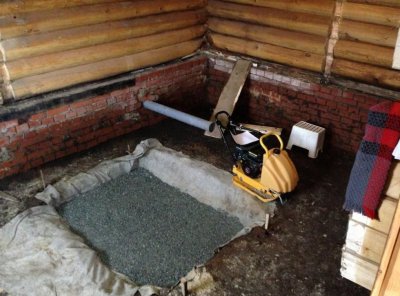

איך לבנות יסוד

לקבלת התוצאות הטובות ביותר, מותקנת תנור בעת בניית בית. יסוד נפרדעומק הבור תלוי בתכונות הקרקע ובגובה מי התהום. הגודל צריך להיות ב-20 ס"מ גדול יותר מבסיס הכיריים.

טכנולוגיית ייצור הוא כדלקמן: ניקוז מאבן שבורה או לבנים נשפך לתחתית הבור, ושכבת חול רטוב מונחת מעל ודחוסה היטב.

הבא בסדר הבא מגיעה שכבה של אבן כתושה, שכבה נוספת של חול ושכבה אחרונה של אבן כתושה. ברוחב של כ-10 ס"מעליו מונח איטום, מותקן טפסות עשויות לוחות לחים או בולי עץ. בתוך הקופסה מותקן חיזוק וממולא במלט. היסודות מכוסים גם הם באיטום מלמעלה.

איך לבנות תנור: שלב אחר שלב הנחת, תמונה

הוראות שלב אחר שלב הנחת אלמנטים של תנור:

1. מתחת לתנורתא ייבוש העץ אינו מסודר בכל סוגי התנורים. ניתן להשתמש בלבנים מחוממות יתר על המידה עבורו. קשת מותקנת מעל התנור התחתון באמצעות טפסות מיוחדות בצורת קשת (שעדיף להפוך אותה למתקפלת).

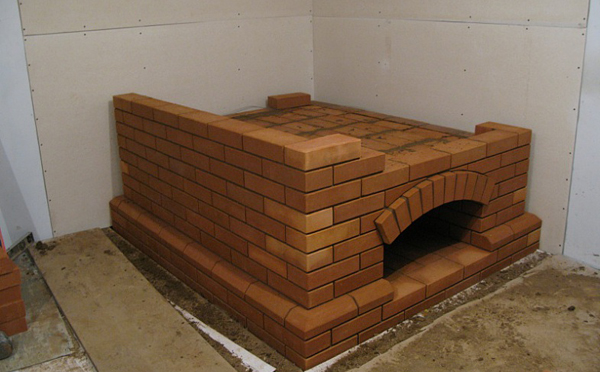

תמונה 6. תנור לבנים גמור. משמש לאחסון עצי הסקה וחומרים אחרים.

1. מיכל דלק. הוא מותקן על התקרה (קשת), ולבני חרסית אש משמשות להנחתו.
2. תַחַת. תחתית תיבת האש נוטה לעתים קרובות לכיוון האח. למטרה זו משתמשים במילוי חוזר של חרסית וחול.
3. ציד המכשפות. אלמנט זה הוא הקשה ביותר בעת הנחת התנור. קירותיו צריכים להיות ישרים ככל האפשר. הם בנויים בשיפוע קל מלבני חרסית חצובות. התנור מסתיים בקשת - פתח, שם מותקן מאוחר יותר הבולם.

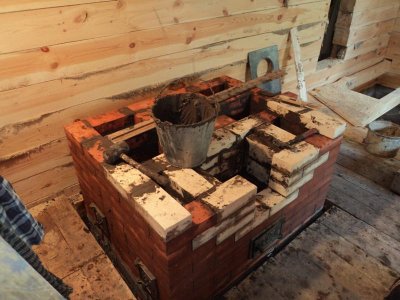

תמונה 7. תהליך בניית תנור, הוא הקשה ביותר לבנייה. הוא משמש ישירות להדלקת אש.

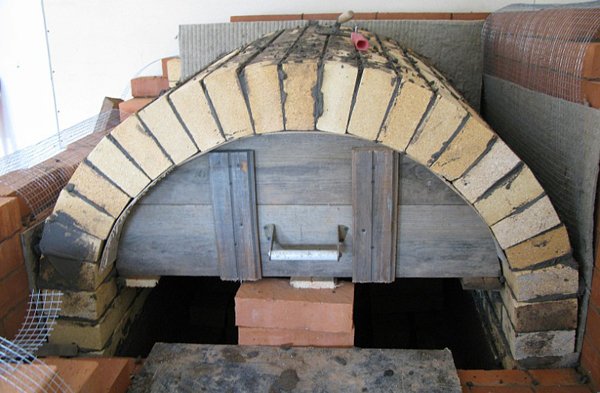

1. כספת תיבת אש. כמו קמרון התנור התחתון, הוא עשוי באמצעות טפסות מיוחדות. הרוחב הוא חצי לבנה. פני השטח של קמרון תיבת האש צריכים להיות ישרים ככל האפשר. לחוזק הקמרון, כל לבנה אמצעית בשורה חצובה בצורת טריז.
2. שסטוקהחלק שלפני תא הבישול מורכב מבסיס, קיר עם קשת וקירות צדדיים, וכן קמרון עם פתח ארובה. הוא עשוי מלבני קרמיקה במקביל לאח.
3. קירוי מחדש. החלק העליון של התנור. בנייה עשויה מלבנים ב 3 שורותכדי לעמוד בתקנות בטיחות אש, המרחק בין התקרה לתקרת החדר חייב להיות לא פחות מ 35 ס"מ.
4. אֲרוּבָּה. הוא מונח בקפידה רבה, דפנותיו הפנימיות לא צריכות להיות בליטות כדי למנוע סכנת הצטברות פיח. התפרים צריכים להיות צפופים וללא סדקים.

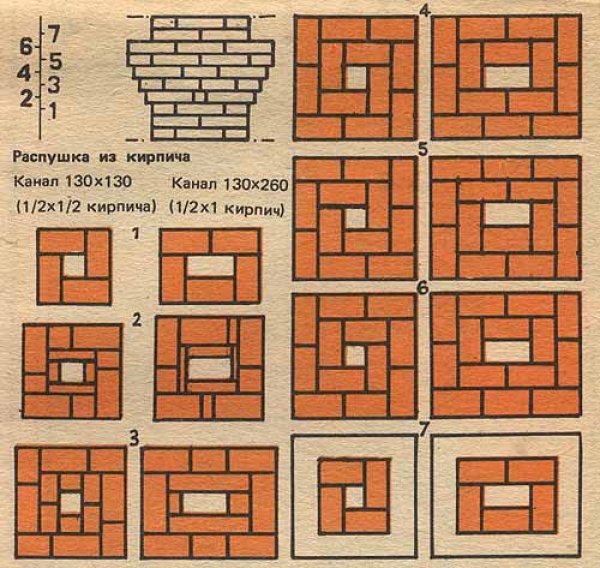

תמונה 8. תרשים סדרתי של סדר הארובה לתנור. מכיל שבעה שלבים.

במהלך בניית התנור, מותקנים בולמי זעזועים ודלתות, אשר נרכשים מראש. לאחר השלמת ההרכבה, התנור מטופל בדרך כלל בחומר מיוחד. מרק עמיד בחום אוֹ טִיחַ לאיטום טוב יותר של התפרים.

בעיות אפשריות

ישנן מספר טעויות שניתן לעשות במהלך הבנייה.

חיבור יסודות — עקב עומסים שונים, ייתכן הבדל בשקיעה, אשר יגרום להידרדרות הכבשן בעתיד עלול להפוך לעוות.

אם תיקחו חול נהר במקום חול מחצבה, תקבלו טיט בנייה לא חזק מספיק בשל החלקות של גרגירי החול וההידבקות הירודה שלהם.

לבנים חתוכות וגנובות מתבלות מהר יותר, לכן כשמניחים אותן, עליכם לנסות להתקין אותן. כאשר הצד החתוך פונה אל תוך התפר.

בעת הנחת ארובה, יש להשתמש בפקק מיוחד כדי שהטיט לא יישאר על הקירות הפנימיים, בעוד שפני הבנייה מנוקים מטיט דרכם. כל 4-5 שורות.

אם לא תסדרו חור ניקוי במקומות שבהם הארובה משנה כיוון, זה יעשה פיח יצטברבעת התקנת בולמי זעזועים ודלתות, אסור לשכוח את תכונת המתכת להתרחב - לא ניתן לבצע את בנייה ללא פער קטן.

ניתן להימנע מטעויות אלו ואחרות אם, לפני תחילת העבודה, להתייעץ עם אומן מנוסה.

יתרונות בחירת תנור רוסי

למרות מורכבות עבודות הבנייה, מאפייני התנור הרוסי הופכים אותו לבחירה רווחית עבור בית כפרי. יתרונות ללא ספק:

• יעילות גבוהה — אם כל כללי המיקום נשמרים, התנור מחמם את כל הבית;
• העברת חום איכותית ואחידה;
• רב-תכליתיות;
• אפקט טיפולי חשיפה לחום;
• תפעול פשוט ונוח, בְּטִיחוּת לְהִשְׁתַמֵשׁ;
• אמינות, חיי שירות ארוכים;
• זמינות ועלות דלק נמוכה.

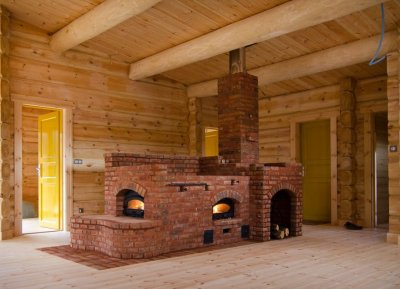

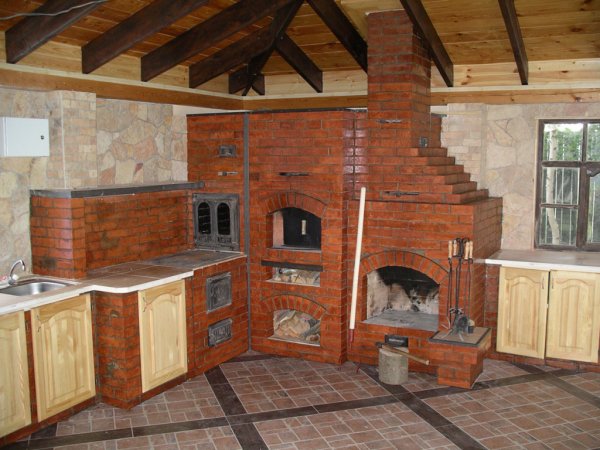

תמונה 9. תנור הלבנים המוגמר. בנוסף לאח, יש מקום לבישול, ייבוש ואחסון עצי הסקה.

השיטות העתיקות יוצאות דופן במיוחד טיפול באיברי הנשימה באמצעות תנור: החולה הושכב לישון בתוך תא האש הקירור, שבזכותו גופו וריאותיו התחממו. תא האש שימש גם כחדר רחצה - תנור הקירור יצר אפקט של חדר אדים, כך שלא היה צורך לחמם את בית המרחץ בכל פעם.

פגמים קלים (נפח או הצורך בניקוי אפר באופן קבוע) לא ניתן לכסות יתרונות רביםהתנור הרוסי לא רק שלא נשכח, אלא הופך פופולרי יותר ויותר בקרב אוהבי החיים המודרניים מחוץ לעיר.
