כדי למנוע מהאש בתיבת האש לכבות: בניית ארובת לבנים לתנור מתכת
תנור העצים עובד בזכות עקרון האחיזהגזים חמים הנפלטים במהלך הבעירה עולים במעלה הארובה, ופולטים חום למחליפי החום בדרך.
כדי ליצור משיכה, יש צורך בארובה מחושבת כראוי. לבני קרמיקה משמשות זה מכבר למטרה זו, הודות לתכונותיהן. חימר אפוי.
בעת תכנון מערכת חימום חשוב מאוד לבדוק את התאימות צינורות ותנורים - לבנים אינן מתאימות לכל המערכות.
סוגי ארובות
כדי לבנות, צריך להחליט עם סוג צינורבהתאם למיקום, ישנם:

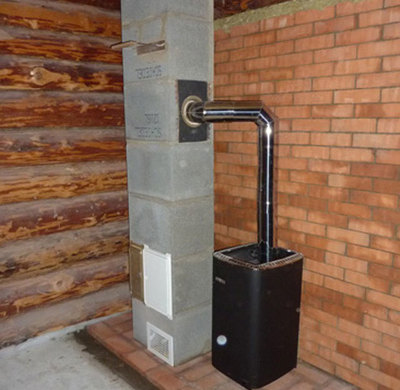

- יְלִידִי צינורות. יש להם בסיס משלהם - הם מונחים ישירות על היסודות. הם יכולים להיות בתוך הבית ומחוצה לו. יתרונות - היכולת לחבר מספר מכשירי חימום, כמו גם בנייה "ברזרבה", עם חיבור לאחר מכן של ציוד חימום שטרם נרכש. האפשרות מושלמת לתנורי מתכת מכל סוג.
- רָכוּב צינורות. הם מונחים ישירות על הכיריים עצמן, הניצבות על היסודות.
עדיף לא להשתמש בארון חיבור לתנורים ממתכת - משקל רב מדי מוביל ל עיוותים.
- מוּשׁהֶה צינורות. הם מונחים על תושבת מיוחדת המחוברת לקיר או לתקרה.
לא ניתן לבנות ארובה כזו מלבנים; עדיף להשתמש בצינורות מתכת קלים, מבודדים בחום ותפורים לתוך המעטפת. (ארובות סנדוויץ').
- קִיר צינורות. אם הקיר החיצוני או המחיצה עשויים לבנים, ניתן לתכנן בהם תעלת עשן. טכניקה זו שימשה בבניית מבני אבן עוד מימי האימפריה הרומית.
זה חוסך חומר ואינו גוזל מקום פנוי, ניתן לייצר את הצינור מספר קומות ללא אובדן כוח. חסרונות - כאשר פיח מתלקח, הקיר הופך לעמוד לוהט, מה שמוביל לשריפה, ועם השרייה מתמדת מעיבוי, הצינור יכול לקרוס.
אם החומר היחיד הזמין לארובת תנור הברזל הוא לבנים, כדאי לבחור באפשרות של צינור שורש או קיר. זה לא מפעיל לחץ על התנור עצמו, ניתן לחבר אותו ברמות שונות וזה לא קשה.
ממה עשויה ארובת לבנים?
ארובות לבנים מגיעות בעיצובים שונים. אבל כל ארובה חייבת לכלול את האלמנטים הבאים:
- דֶלֶת או לבנה נשלפת לניקוי. ממוקמת בתחתית התעלה ובפיתולי הארובה, אם קיימת.
- בסיס עם בולם או שסתום. נבחרים הלבנים החלקות ביותר ללא סדקים - כל הארובה תישען עליהן. במידת האפשר, הבסיס צריך להיות רחב יותר מהצינור ללבנה וליצור "עקב" - שטח תמיכה גדול.
- הצינור עצמו. חלק, עם דפנות פנימיות חלקות, תפרים ללא חללים וחורים.

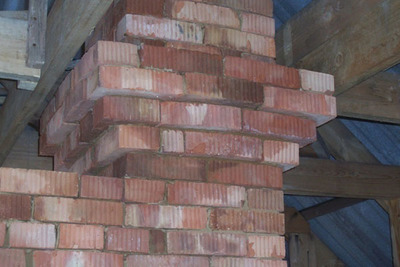

- מַטפֶּה בעת מעבר דרך תקרות - התרחבות הצינור לכל לבנה אחת. יש צורך להפחית את טמפרטורת הקצה במגע עם תיבת הבידוד החום.
- איטום "לוטרה" — אלמנט אופציונלי, התרחבות הצינור בעת הנחתו בחוץ. זה פועל כטפטוף — טיפות גשם אינן זורמות לאורך שורש הצינור, אלא זורמות במורד דפנות העיבוי.

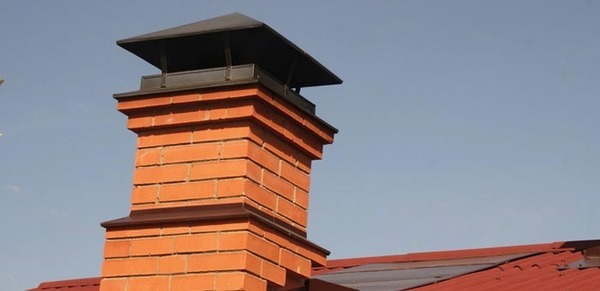

תמונה 1. כך נראית ארובת לבנים עם "לוטרה" איטום ומעליה - "מטריה" מתכתית להגנה מפני לחות.
- הגנה עליונה מפני גשם ושלג. זה יכול להיות "מטרייה" ממתכת או מבטון, או גימור שורת הלבנים העליונה עם מלט סיבי צמנט איטום.
בניית ארובה לתנור מתכת במו ידיך
בנייתו דורשת מיומנויות. בַּנַאִיבימים עברו, יצרן התנורים המנוסה ביותר היה מוזמן תמיד לבנות ארובה. אדם שבטוח ביכולותיו יתמודד עם משימה זו אם יגלה סבלנות ויניח כל לבנה בזהירות.
בניית ארובה מורכבת ממספר שלבים חשובים - תכנון, הכנת היסודות, רכישת חומרים, הנחת צנרת, גימור.
תְשׁוּמַת לֵב! הזנחת ניואנסים טכנולוגיים תוביל לתוצאות חמורות! טיוטה לקויה תגרום עִשׁוּן בתוך המקום, הרעלת פחמן חד-חמצני.
חומרים באיכות ירודה או אי עמידה בטכנולוגיית בנייה מובילים להרס הארובה.
בחירת פרויקט
כדי להימנע מטעויות, יש לקחת בחשבון את הגורמים הבאים:
- סוג הדוד ומצב בעירת הדלק. האויב העיקרי של צינורות תנור לבנים הוא מעובההוא נוצר כאשר הגזים היוצאים מהדוד מתקררים מתחת לרמה מסוימת. בדודי פירוליזה ובתנורים בעלי שריפה ארוכה מהסוג "סטרופובה" או "בולריאן" טמפרטורת הגזים היוצאים נמוכה, עיבוי מתיישב על קירות הארובה, והלבנה נרטבת בהדרגה ומתדרדרת.
-
סוג דלק. עצי הסקה רטובים, אפילו כשהם נשרפים "חמים" ומהירים, משחררים הרבה לחות. הם מתאדים וחודרים לנקבוביות הלבנים.
המעובה מכילה חומצה גופרתית, אשר משפיעה לרעה על הבנייה. יש לחמם עם עצי הסקה יבשים היטב ולחים. לא יותר מ-15%.
-

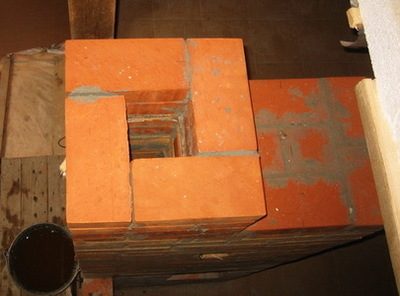

גדלי לבנים. הקוטר הפנימי תלוי בכך. הצינור הקטן ביותר, המרובע, עשוי מארבע לבנים ורוחב דופןו הוא חצי לבנה - 125 מ"מ, שש - 250 מ"מ.
ככל שקופסת האש חזקה יותר, כך צינור יציאת העשן צריך להיות רחב יותר.
- צורת צינור הארובה. הדחף נעזר לא רק בחוק הלחץ ההידרודינמי, אלא גם בכוח קוריוליסגזים חמים מסתחררים במערבולת. ארובה עגולה תהיה יעילה הרבה יותר מארובה צרה ומוארכת.

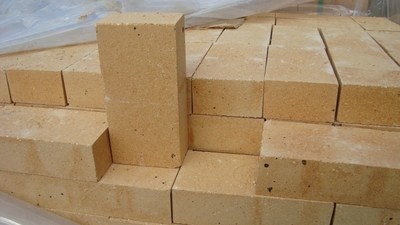

- חומר לבנים. יש להשתמש רק בלבני תנור מוצקות מיוחדות. חלולות אינן מתאימות - עם הזמן, יצטבר לחץ ליד החללים, והלבנה תתפורר.
- אפשרות לבניית יסודות. כל לבנה שוקלת בערך 3—4.5 ק"ג. לארובה כולה יש משקל לא מבוטל, ולכן היא חייבת להישען על בסיס חזק.

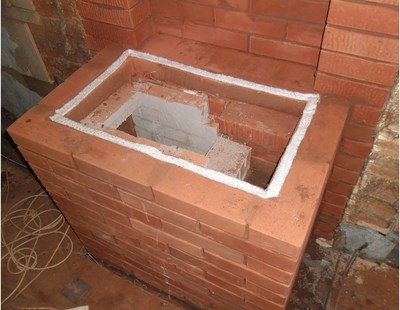

- מעברים דרך תקרות. תקנות אש ובנייה קובעות מספר כללים שיש להקפיד עליהם. קופסה מבודדת תרמית ו"הבזקים" עשויים לבנים לרצפות עץ, יציקות מפעל של פתחים לארובה לבטון מזוין.
תְשׁוּמַת לֵב! אי ציות לכללים אלה עלול לגרום לשריפה או קריסת התקרה, מה שיוביל ל... הפסדים כספיים ואבידות אנושיות.
- גובה הבניין. כדי למנוע מהרוח החולפת להפוך את הרוח, הצינור חייב להיות בגובה מסוים יחסית לרכס. עבור בניין יותר 5-6 מטר. יש צורך לבנות ארובות עם קירות מעובה כדי להגביר את חוזק נשיאת העומס של הצינור.
חומרים
הארובה חייבת לעמוד בעומסים תרמיים משמעותיים והתפשטות. לבני קרמיקה המתקבלות בשיטה היפר-לחיצה, סיליקט וחלול אינם מתאימים לבניית ארובה.
הבחירה צריכה להיעשות על מוצר זול אך עמיד קֵרָמִי יציקת פלסטיק לבנים כיתה M250, או בלוקי ארובה קרמיים מיוחדים. האפשרות עם לבני קרמיקה מלאות זולה וטובה יותר. בבחירתה, יש לשים לב לנוכחות תכלילים וסדקים זרים - זוהי סיבה לדחייה.
הכלים של מייסון
ארובות נבנות באמצעות כלי עבודה ידניים פשוטים.
- כדי לעבד את הלבנים תצטרכו: פַּטִישׁ מייסון ו מטחנת זווית, מטחנה, דיסקים יהלום על אבן לחיתוך ולטשטש לבנים.
- לעבוד עם הפתרון - מִיקסֵר עם מטרפה או מערבל בטון, כמו גם כמה כפות כף. מריתות נבדלות בגודלן ובצורתן - אחת ארוכה וצרה לפיזור מלט, אחת מרובעת קטנה לניקוי פינות ומקומות קשים.
- מכשירי מדידה. מפלס מים, אינסטלציה וחוט בנייה. יש מכשיר ספציפי להנחת ארובה - לִטעוֹםזוהי קורת עץ בגודל זהה לארובה עם מוט רוחב. בעת הנחתה, זה עוזר שהתפרים יהיו צמודים ללבנים.
- ציוד מגן אישי - משקפיים, מסכת נשימה, כפפות וכפפות כותנה.
נוֹהָל
בניית הארובה מתבצעת בשלבים הבאים:
-
בניית היסוד. ככל שהארובה מתוכננת כבדה יותר, כך התמיכה חייבת להיות אמינה יותר. תחתית הלוח או הערימה נמצאת מתחת לגובה קיפאון הקרקע ומונחת על אדמה יבשתית מוצקה.
אם היסוד נוטה או שוקע, גם הצינור ישקע, וזה טומן בחובו סכנה. שריפה או אובדן טיוטה, או אפילו הרס. יש לאטום את היסודות מהצינור עצמו - הלבנה "מושכת" בצורה מושלמת לחות מהאדמה, נרטבת וקורסת.

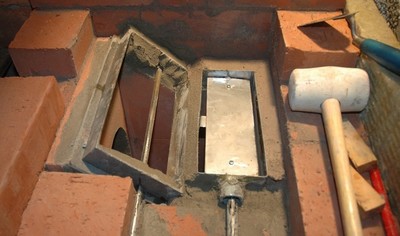

- אנו מגדירים במקום, פרוס את השורה הראשונה. אנחנו בהחלט צריכים לתכנן דלת ניקוי - יהיה צורך בה כדי להסיר פיח.
תְשׁוּמַת לֵב! אסור שהארובה תישען על אלמנטי העץ של הבית - זה יוביל ל שריפה או קריסת תקרות.
- "אנחנו מניעים" את בנייה של גוף הצינור לגובה החיבור המוצע. אנו משאירים מקום להכנסת הצינור, מכסים את החור בחיזוק קוטר 6 מ"מ.
- לאחר החיבור, אנו משתמשים בו תבנית או לשים "מתחת לכפפה" - אנו משפשפים את התפרים עם כפפה רטובה כדי לקבל בנייה אידיאלית עם תפרים צמודים ללבנים.
- אנחנו מתחילים את ה"פלוף" שלוש שורות לפני התקרה — באמצעות חיתוך וחבישה, אנו משחררים אותו החוצה תחילה בחצי לבנה, ולאחר מכן בלבנה. לאחר מעבר הרצפות, אנו מניחים את האבן כמו קודם.
- לאחר שעברתי את שיפוע הגג אנו מרחיבים את המצמד - אנו יוצרים "לוטרה"זה לא נחוץ אם הצינור יהיה מבודד ומכוסה מבחוץ, למשל, במתכת.
- אנחנו מהדקים את זה בסוף "מטריה" או מסיט. זה ימנע מלחות אטמוספרית להיכנס לצינור.
קשיים במהלך הבנייה
בעת בנייה, בנאי מתחיל עלול להיתקל במספר בעיות:
- הפתרון נופל כל הזמן בפנים צינורות. כדי להימנע מכך, יש למרוח בזהירות את התמיסה במינון מדוד. אם לא ניתן להשיג זאת, יש לסתום את הצינור בעזרת סמרטוט גדול, אותו "מרים" ללא הרף. זה לא יאפשר לתמיסה להישאר בארובה.
- "נופל" צינורות. אסור לך לשים אותם יותר מ-10 שורות ביום אחד — הבניין לא יכול לעמוד בעומס ובשקיעה. לכן שמנו ב-3-5 מנות, ניטור מתמיד של הרמה.
- לבנה "עקומה"לבנים יצוקות מפלסטיק לפעמים אינן מספקות מידות עד 0.5 ס"מ. לכן, כדאי לעקוב אחר המפלס האופקי והמפלס בתוך הארובה. "שיניים" וקצוות בולטים יכולים להוביל ל"רוחות רפאים" - זמזום אוויר ברוח גבוהה.
סרטון שימושי
צפו בסרטון שמראה את תהליך בניית ארובת לבנים.
פתרונות גימור ועיצוב
ילדים תמיד יציירו צינור על הבית. המראה הופך "חם" ונוח יותר, הבית נראה מגורר ומסודר. ארובה עקומה או קרסה מעידה על בעלים גרועים, לכן כשאתם מניחים ארובה, כדאי לחשוב גם על העיצוב.
ארובת הלבנים לתנור כבר חפץ אמנות גמורבאמצעות טכניקות בנייה אמנותיות וצבעי חזית מנוגדים, אפילו לבנים זולות יכולות להפוך ליצירת מופת אמיתית. עם זאת, אם בנייה כזו אינה משתלבת בעיצוב הכללי, כדאי לחשוב על גימור.
- טִיחַלבני חרס מטויחות בצורה מושלמת עם טיח צמנט עמיד בפני מזג אוויר. יש להרחיב את התפרים במהלך ההנחה - כך המלט יידבק טוב יותר לצינור.
המשטח עובר עיבוד יסודי ומיושמים ראשית, שכבת דבק, משואות פינתיות מותקנות. לאחר מכן השכבה העיקרית נמשכת יחד בעזרת סרגל ומשפשפת. התוצאה היא משטח חלק לעיבוד עם צבעי חזית.
- בִּדוּד צמר בזלת קשה ומכשיר חזית מאווררתחומר החזית המאווררת יכול להיות כל חומר, העיקר שהוא אינו דליק. פלסטיק או עץ אינם מתאימים - אפילו ניצוץ אקראי יכול לגרום לשריפה.
- הֶתקֵן מטריה ושבששבת מזג אוויר. הארובה היא הנקודה הגבוהה ביותר בבית. שבשבת קלת משקל לא תפגע ביסודות לבנים מוצקים, אך יכולה לשפר משמעותית את מראה הבית כולו.
