כיצד להכין מיכל הרחבה לחימום פתוח במו ידיכם: תמונות והוראות

במערכות חימום אישיות הן מותקנות מיכל התפשטות.

המטרה העיקרית שננקטה במהלך ההתקנה היא: פיצוי על שינויים בנפח הנוזל כאשר מחומם.

מטרת מיכל ההתפשטות

למעשה, כאשר הטמפרטורה משתנה, צינורות ומכשירי חימום משנים את הנפח הפנימי המלא בנוזל קירור באופן לא משמעותי. מים משמשים לרוב כנוזל קירור במערכות חימום, אשר כאשר הן מחוממות לטמפרטורה 90—95 מעלות צלזיוס יכול להגביר את הנפח ב-2.5-2.8%.

בעיה נוספת שנפתרת בעת התקנת מיכל התפשטות היא נוכחותו של מיכל כזה מאפשר לך למלא את המערכת בנוזל קירור.

על מנת שזרימת הנוזל תסתובב דרך צינורות ומכשירי חימום, יש להקפיד על תנאי רצף הזרימה (דניאל ברנולי כתב עליו באמצע המאה ה-18).

המשכיות הזרימה - היעדר מקומות בהם אין מים. נוכחות חללים תיצור מצב שבו בועות הגז הקיימות לא יאפשרו לנוזל לנוע.

תופעה דומה נצפית בתחילת עונת החימום, ו מנעולי אוויר, אשר מוסרים על ידי מילוי המערכת במים. נוזלים עודפים נמצאים בחלק העליון במיכל מיוחד.

כאשר טמפרטורת נוזל הקירור יורדת יש ירידה בנפחחלק מהמים ממיכל ההתפשטות חוזרים למערכת החימום.

סוגים

מערכות חימום פועלות עם מחזור דם טבעי וכפוי נוזל קירור

בעיצובי חימום מסורתיים, משתמשים במיכלי התפשטות. לִפְתוֹחַ סוּג.

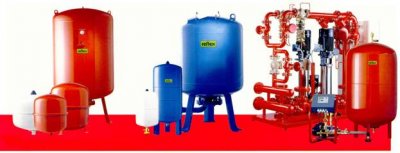

במקרים בהם נוזל הקירור נאלץ לפעול באמצעות משאבות סירקולציה מיוחדות, משתמשים לעתים קרובות יותר במכשירי התפשטות. סָגוּר סוּג.

סוג פתוח

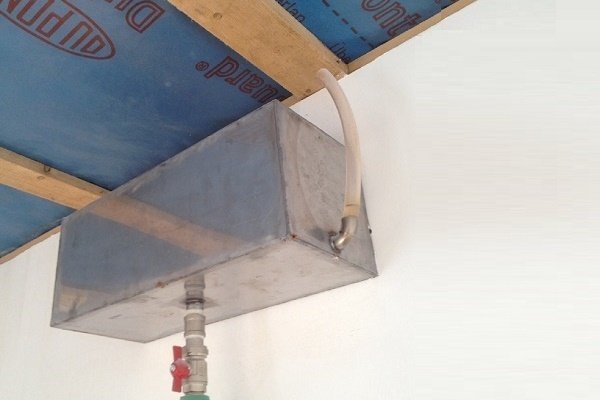

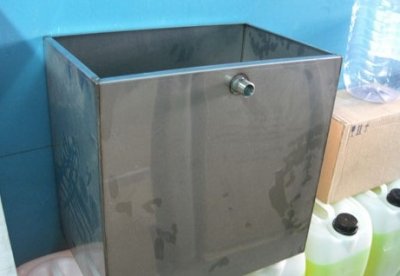

מיכל התפשטות פתוח הוא קופסת מתכת רגילה המחוברת לצינור ממערכת החימום הראשית. הוא ממוקם במקום הגבוה ביותר הנגיש בניינים (בתים).

במהלך עונת החימום, יש לבדוק באופן קבוע את נוכחות המים במיכל. במידת הצורך, יש להוסיף נוזל למיכל ההתפשטות.

כמה מומחים מתקינים מערכת ציפה לשלוט על המפלס במיכל ההתפשטות. כאשר המפלס יורד, המצוף יורד, מה שמוביל לפתיחת שסתום ההזנה.

מים מתווספים אוטומטית לרמה הנדרשת. מערכות אוטומטיות מותקנות רק במקומות בהם יש אספקת מים ששומרת על לחץ העולה על ערך הידרוסטטי H_רְחוֹב.

יתרונות של מערכת פתוחה:

1. מְאוֹד פָּשׁוּט הֶתקֵן, קל להכנה עם הידיים שלך.
2. אוּלַי לתפקד במשך שנים, מבלי לגרום לתלונות מצד משתמשים.

חסרונות של מערכת פתוחה:

1. נזקי קורוזיה מיכל התפשטות קוֹדֶם כֹּל.
2. יש צורך לעקוב באופן קבוע נוכחות של נוזלים ו למלא במידת הצורךלעתים קרובות בבתים פרטיים, בעת התקנת מערכת חימום, קיבולת ההתפשטות של נוזל הקירור נזכרת אחרונה. אני מניח אותה ליד התקרה, מה שיוצר אי נוחות בעת המילוי. אנחנו נאלצים להשתמש בקבוקים שטוחיםכדי להוסיף מים.
3. יש צורך להניח צינור נוסף, אשר יחמם רק את החלל ליד התקרה.

מיכל סגור

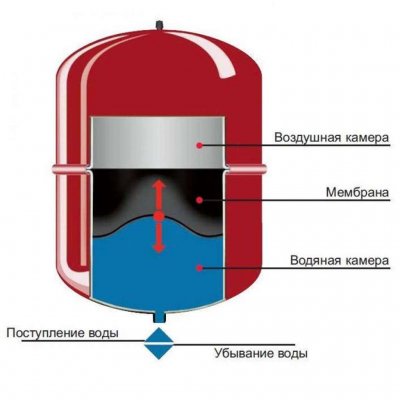

למיכלים אלה שני נפחים המופרדים על ידי מיכל נייד קְרוּםהחלל התחתון מכיל את נוזל הקירור, והחלל העליון מכיל אוויר רגיל.

כדי ליצור לחץ ראשוני במערכת, חלק האוויר של המיכל מסופק עם שסתום ופטמהעל ידי חיבור משאבה, ניתן להגביר את הלחץ בתוך תא האוויר.

מד הלחץ משמש לשליטה והגדרה לחץ מוגדר במערכת החימום H_רְחוֹב.

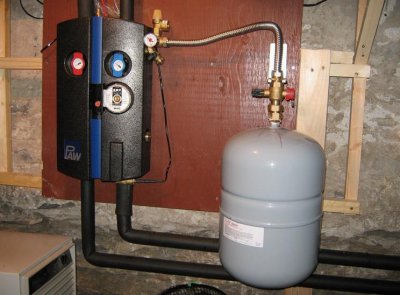

התקנת מכשיר כזה מתבצעת בחלקים שונים של מערכת החימום, לעתים קרובות יותר הוא מותקן באופן מסורתי. ליד הדוד על קו האספקה.

חלק מהמשתמשים מתקינים ברזים ומדדי לחץ נוספים כדי לדעת את ערך הלחץ במהלך הפעולה.

אינדיקטורים חיוביים מערכת סגורה:

1. אין צורך לנטר כל הזמן את מפלס נוזל הקירור במערכת, לאחר מילויה פעם אחת, במשך מספר שנים אתה לא צריך לדאוג לגבי מילוי.
2. נוזלי נגד קיפאון (אלכוהולים רותחים) מתווספים לנוזל הקירור, אשר לא חוששים מטמפרטורות שירדו מתחת ל-0 מעלות צלזיוס, דבר שחשוב לבתים כפריים שמבקרים בהם רק מדי פעם.
3. אין קורוזיה של מתכת, מכיוון שאוויר לא נכנס פנימה.

מִינוּס מותנה. יש צורך לצייד מערכת חימום סגורה התקני בקרה, כמו גם שסתום בטיחות, אשר ייפתח במקרה של עלייה חדה בלחץ.

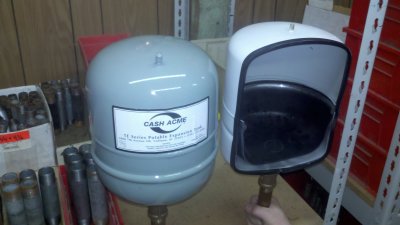

יש חיסרון נוסף שיצרני מיכלים סגורים לא רוצים לדבר עליו. הממברנה מאבד גמישות עם הזמןנזק יתרחש כאשר הלחץ בפנים משתנה. זו הסיבה שישנם מיכלים נשלפים במכירה. קל להחליף את הממברנה בהם לאחר זמן מסוים. בדרך כלל, תחזוקה כזו נעשית בקיץ, כהכנה לעונת החימום החדשה.

הכנת מיכל הרחבה במו ידיכם: תמונה

עליך להתחיל את העבודה על ידי יצירה ציור או סקיצה מוצר עתידי. במקביל, מוערכים החומרים והכלים להנגשת מיכל ההתפשטות לאומן הביתי.

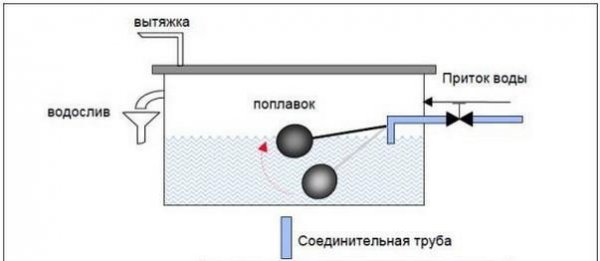

תמונה 1. כך נראית תרשים של מיכל התפשטות פתוח עם מערכת בקרת מפלס מים צפה.

קיבולת מיכל למערכת חימום של בית או דירה נפרדים

רק במהלך הפעולה יהיה מורגש כמה מהר נוזל הקירור מתאדה. יידרש מילוי תכוף. אנשים רבים חושבים שנפח קטן נדרש. ישנן המלצות שמספיק למיכל ההתפשטות שיהיה. קיבולת של 5-7 ליטר. כמובן, קל יותר למצוא או ליצור כרך כזה.

בעת שינוי מצב הפעולה של הדוד (אפילו בחורף יש הפשרות, כאשר חימום נוזל הקירור מתבצע לטמפרטורה של בלבד 40—45 מעלות צלזיוסממיכל ההתפשטות, מים יכולים להיכנס לחלוטין למערכת.

חישוב נפח מיכל ההתפשטות הוא קל. נקבע אורך הצינורות, כמו גם מספר המקטעים בכל הסוללות. לדוגמה, עבור בית בשטח של כ-100 מ"ר נפח מערכת החימום הוא 120-140 ליטר לאחר מכן מיכל ההתפשטות צריך להיות לא פחות מ-12-14 ליטר. אפשר להוסיף קצת יותר כך שתצטרכו להוסיף מים בתדירות נמוכה יותר.

ייצור ישיר

כאשר אומן ביתי מתחיל לעבוד, עומדות בפניו האפשרויות הבאות:

• משתמשים בכלי מוכן, לדוגמה, סיר גדול, קנקן חלב או פחית 12-15 ליטר או יותר;

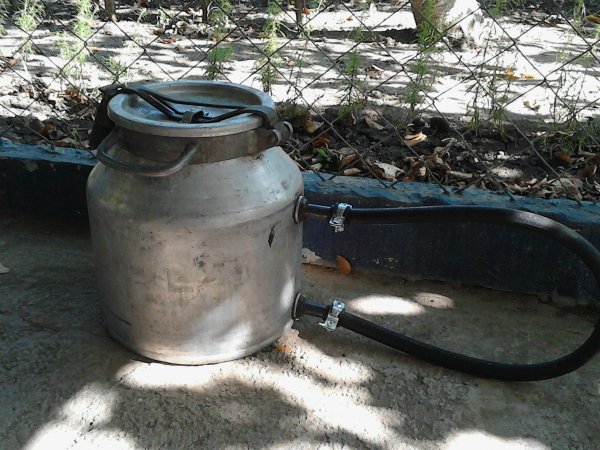

  תמונה 2. ניתן לייצר מיכל התפשטות ממיכלים שונים, כולל בקבוק אלומיניום דומה.

• זמין במלאי מכונת יריעות מתכת ומכונת ריתוך.

איך להכין את זה ממיכל פלסטיק

זה קל יותר עם מיכלים מוכנים. אתם צריכים מקדחה חשמלית עם סט מקדחות. התהליך מסתכם בקידוח חור שאליו תוכלו להעביר צינור. קוטר 21-27 מ"מ.

1. מצא מקדחה כדי קוטר גדול זה יכול להיות קשה בבית. לכן, מסומנים עיגול ואז קודחים חורים לאורך הקונטורה.
2. בעזרת פצירה, לטחון מגשרים ולתת לחור מראה מקובל.
3. הם משתמשים דיסקיות רחבות, אטמי גומי ואומים עם הברגת הצינור הנדרשת.
4. הם מרכיבים את המבנה העתידי ו להגדיר גבוה יותר, רצוי בעליית הגג.
5. כדי למנוע אידוי אינטנסיבי לכסות עם מכסים.
6. כדי למנוע קפיאה בחורף הם מספקים בידוד נוסףהם משתמשים בבגדים חמים ישנים או בחומרי בידוד שונים, למשל, "דובה".

שיטה זו לייצור מיכל הרחבה היא הזולה ביותר.

מיוצר מחומר יריעות

דרישות מסוימות מוטלות על חומר המקור. עובי היריעות חייב להיות לא פחות מ-4 מ"מ. בעת שימוש ביריעה בעובי נמוך יותר, חיי השירות עשויים להיות מוגבלים לכמה עונות בלבד.

לאחר רכישת החומר, אנו מתחילים לפתח סקיצה של מיכל ההרחבה.

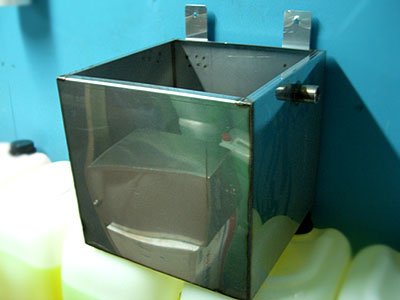

תמונה 3. כך נראה מיכל התפשטות העשוי מחומר יריעות עם חור ניקוז אוויר וצינור הצפה.

הכלים הבאים נדרשים:

• מטחנת זווית (מטחנה) עם דיסקיות חיתוך למתכת;
• מקדחה עם סט מקדחות מ-3 עד 10 מ"מ;
• מכונת ריתוך עם אלקטרודות קוטר 3-4 מ"מ.

לצורך ההרכבה, יידרשו מכשירים נוספים להתקנה ותיקון של הגיליונות הריקים. בדרך כלל, בעלי מלאכה מייצרים את הג'יגים הפשוטים ביותר המאפשרים לכם להתקין את החסר. בזווית של 90°.

בעת סימון יריעות, משתמשים במסמנים בעלי קצוות מסגסוגת קשה, סרגלים ומרובעים. יש לקחת בחשבון את עובי להב המסור של המלטשת הזוויתית. מומלץ להשתמש דיסקים עבים יותר. המחיר זהה לזה של הדקים, אך הם נשחקים לאט יותר במהלך השימוש.

אי אפשר לרתך את כל הריתוך בבת אחת, אחרת חומר העבודה יתעוות. לכן ראשית, כל הקופסה של המוצר העתידי מורכבת על מספר נקודות שנכבשו. רק אז לרתך את התפרים לְגַמרֵי.

המוצר המולחם נבדק באמצעות נֵפט, אשר נשפך פנימה והמקומות בהם מופיעות טיפות נפט מסומנים בגיר.

הנוזל הדליק מסונן לחלוטין, הקופסה נשטפת במים זורמים. רק לאחר הייבוש, התפרים מרותכים שוב, שם נצפו ליקויים.

צינורות ההסתעפות מרותכים בקפידה רבה. ייתכנו בהם מאמצים נוספים במהלך ההתקנה. שיטת בדיקת הקרוסין היא חובה עבור כל צינורות ההסתעפות.

לאחר ריתוך מיכל ההתפשטות צבוע באמצעות צבעי יסוד משולבים מסוג "3 ב-1" (פריימר-אמייל)ניתן גם לצבוע את פנים המוצר. לשם כך, יוצקים צבע לתוך המוצר. הצינורות נסתמים. לאחר מכן, הקופסה מסובבת במרץ לכיוונים שונים. עודפי צבע מנוקזים דרך אחד הצינורות.

התקנה במערכת

לאחר ייצור המוצר, הוא מותקן במקומו. כל הצינורות מחוברים. לאיטום, השתמשו ב ליפוף פשתן. כדי למנוע אובדן חום נוסף, מיכל ההתפשטות מבודד בנוסף. מחצלות בידוד חום, למשל, מיוצר עשוי מסיבי בזלת בעובי 40 או 50 מ"מ. כאשר מוחל באופן שווה, בידוד כזה ישמור על חום בצורה אמינה.

סרטון שימושי

צפו בסרטון שמראה כיצד להכין מיכל התפשטות ביתי.

קוֹרוֹת חַיִים

מיכל ההתפשטות הוא המכשיר החשוב ביותר במערכת החימום, המבטיח תפקוד תקין לאורך כל תקופת החימום. הטנקים הפשוטים ביותר ניתן לייצר בעלי מלאכה ביתיים בכוחות עצמם. במקרה של קשיים, עדיף ליצור קשר למומחים.
