זמינות בפעולה ואמינות: מאפייני מיכל התפשטות סגור לחימום

מיכל התפשטות הוא גוף חימום חובה.

ציוד זה מיועד כדי לווסת את הלחץ במערכת, הודות לתכונתו המיוחדת - היכולת לספוג עודפי נפח מים, הנוצרים כתוצאה מהתפשטות נוזל הקירור בעת חימוםו.

יחד עם זאת, הצינורות אינם נתונים ללחץ מופרז עם ירידה בלחץ כתוצאה מכך, ובהתאם, לשרת ללא הפרעה במשך שנים רבות.

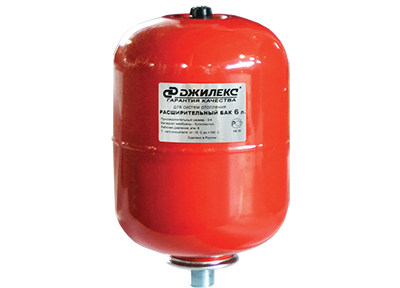

מיכל קרום התפשטות מסוג סגור

בהתחשב בתכונות הפונקציונליות של מיכל ההרחבה, אנו יכולים להבחין שני סוגי בנייה, לפיו נבדלים המכשירים המתוארים לעיל:

1. לִפְתוֹחַ, החיסרון העיקרי שלו הוא הצורך לבודד את המכשיר.

אחרת, ציוד כזה, המותקן לעתים קרובות על הגג, פשוט קופא יחד עם הצינור המחבר אותו, מה שעלול להוביל לפיצוץ של מערכת החימום כולה.

2. סָגוּר, שהיא גרסה מודרנית יותר של הטנק.

עקרון הפעולה

כאשר המיכל אינו מלא הממברנה האלסטית תופסת חלק קטן נפח, בניגוד לאוויר, התופס את החלק הנותר. לאחר שהמים מתחממים מספיק, הם נכנסים לפער שבין הממברנה לגוף, ונשארים שם עד שהם מתקררים. לאחר שהטמפרטורה יורדת, גם נפח נוזל הקירור פוחת, מה שאז נדחס חזרה לתוך המערכת מיכל אוויר דחוס.

תיאור המכשיר

למיכל ההתפשטות יש מארז מתכת אטום וממברנת גומי פנימית. היא מחלקת את המיכל ל- שני חלקים — תא אוויר מלא בגז (חנקן) ותא מים עבור נוזל הקירור הנכנס.

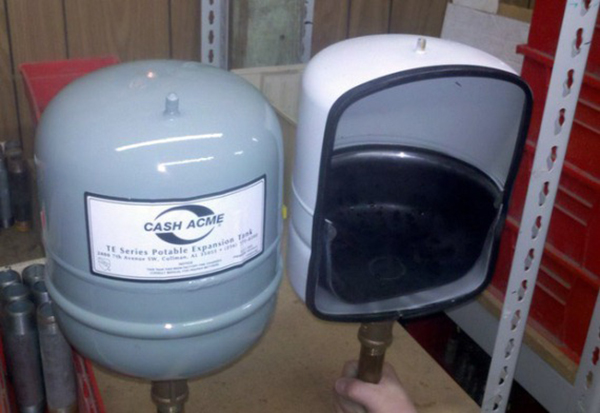

תמונה 1. מיכל התפשטות Cash Acme עם קרום גומי בפנים, המחלק את המכשיר לשני חלקים.

יש אחד למטה חוֹר על מנת לחבר את המיכל למערכת הכללית, ובחלק העליון של הגוף יש פִּטמָה, אשר משמש לוויסות לחץ האוויר.

כֶּרֶך

נפח מיכל ההתפשטות שנבחר בצורה שגויה עלול להוביל לבעיות בעת הפעלת מערכת החימום. במיכל קטן מדי, מיכל ההתפשטות לעיתים קרובות יפעל ללא הפעלה. שסתום בטיחות, שחרור נוזל הקירור החוצה, ונפח גדול מדי יגרום עלויות כספיות מיותרות ותפיסה בלתי הולמת של שטח פנוי.

הוֹפָעָה

מיכלי התפשטות יכולים להיות שני סוגים מתקנים:

• אופקי;
• אֲנָכִי.

בדרך כלל, לגופם יש צורה דמוית קפסולה או שטוחה עם נפח של מ-1 עד 10,000 ליטר עם אפשרות לחיזוק נוסף.

יתרונות:

• בְּטִיחוּת, כולל טוהר המים;
• עלויות תפעול נמוכות;
• התקנה קלה ויכולת התקנה בכל חלק בבית;
• אֲמִינוּת וקלות השימוש;
• מניעת גלישת נוזלים מהמיכל;
• פעולה בכל סוג של מים;
• שימור חום ללא אובדן;
• זרימת אוויר מינימלית;
• ממברנת גומי טבעית, אשר מותר גם לאספקת מי שתייה;
• עמידות המיכל, עקב היעדר מגע ישיר עם מים ואוויר.

פגמים:

• הפרת אטימות המפרק עלול לגרום לחדירת אוויר למערכת החימום;
• הקושי בהצבת מיכלים גדולים;
• צורך בחיזוק נוסף.

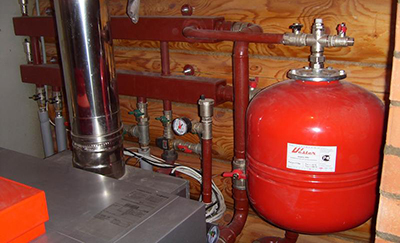

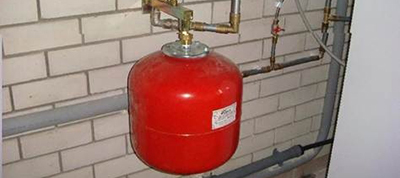

היכן הוא מותקן ואיך לבחור מיקום?

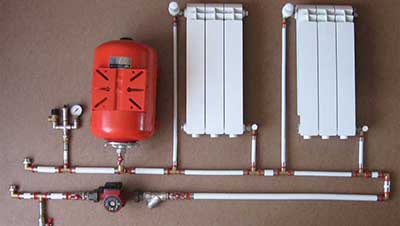

ניתן להתקין את מיכל ההתפשטות בכל מקום במערכת החימום. העיקר הוא הזמינות שלו.

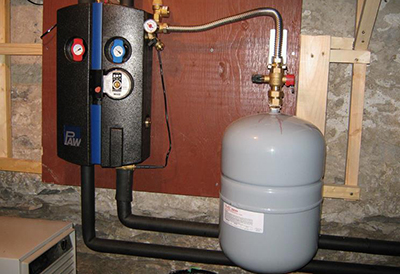

עם זאת, יהיה עדיף חיבור המכשיר לצינור ההחזרה (החזרה), מכיוון ששם העומס על הממברנה מינימלי עקב הטמפרטורה המופחתת של נוזל הקירור.

איך להתקין נכון?

בעת התקנת מיכל הרחבה, ישנן מספר המלצות פשוטות, שיישומן תורם לאמינות תהליך העבודה:

• שמירה על אטימותלא ניתן לפרק את המיכל - המיכל מחובר פשוט לצינור הממוקם ליד הדוד;
• התקנת התקני בטיחות כדי למנוע עלייה בלחץ;
• חיבור המיכל לענף;
• שמירה על טמפרטורה חיובית יציבה;
• התקנת ציוד על קיר נושא עומס;
• התקנת מכשיר בנפח של יותר מ-30 ליטר על הרצפה;
• התקנת מד לחץ ביציאת המיכל;
• חיבור שסתום אל-חזור בכניסת המיכל בהיעדר משאבה.

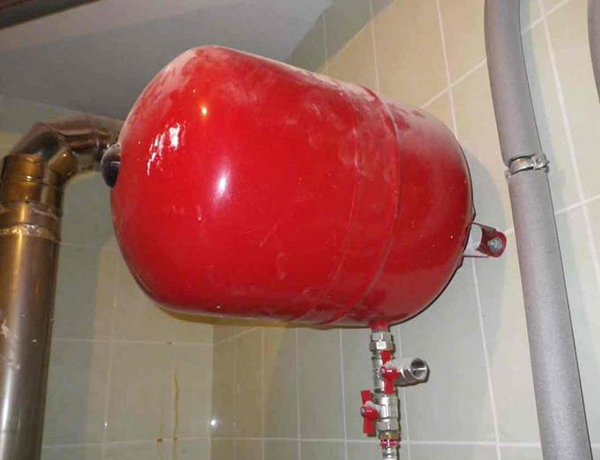

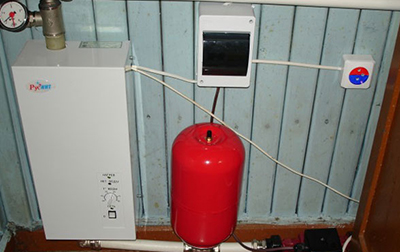

תמונה 2. מיכל התפשטות אדום בנפח של פחות מ-30 ליטר מורכב על קיר נושא עומס.

כיצד לבחור מיכל למערכת חימום?

לתפקוד תקין של מערכת החימום, יש צורך לבחור מיכל התפשטות המתאים ל כל הפרמטרים.

פרמטרים לפיהם ניתן לבחור עיצוב:

•

  כֶּרֶך. בחירת יחידת ההרחבה מתבצעת תוך התחשבות בנפח הכולל של נוזל קירור למערכת החימום.

אם נוזל הקירור הוא מַיִם, אז נפח המיכל צריך להיות שווה ל 10% מגודלו, ומתי הוא משמש נוֹזֵל לרָדִיאַטוֹר — 15%.

לְדוּגמָה, עבור 100 ליטר מים אתה צריך מיכל של 10 ליטר, ועבור 100 ליטר נוזל לרדיאטור אתה צריך מיכל של 15 ליטר.

• בחירת המיכל נעשית, תוך התחשבות בתכונות מערכת החימום עם דוד דלק מוצק. כאשר הוא פועל, קשה לשלוט בטמפרטורה שנבחרה ונוזל הקירור יכול בקלות לחרוג מהמצב שנקבע.

בתהליך כזה, יש עלייה חדה בנפח נוזל הקירור, שעבורו נדרש מיכל התפשטות עם עתודה. לכן, החישוב הסטנדרטי של מחוון המיכל כפול 2.

• קְרוּם. זה יכול להיות ניתן להחלפה (עם אוגן) או לא ניתן להחלפה.

יתרונות של ממברנת אוגן:

• אפשרות להחלפה דרך האוגן במקרה של נזק מכני;
• יחידות עם ממברנה כזו הן משני סוגים - אופקי ואנכי, מה שחוסך משמעותית מקום;
• קרום אוגן עומד בלחץ רב יותר מאשר אחד שאינו ניתן להחלפה.

היתרון של ממברנה שאינה ניתנת להחלפה הוא כַּלְכָּלָה, הודות לחיזוק הנוקשה סביב היקף המיכל.

• חוֹמֶר. בחירת המיכל צריכה להתבסס על חומרים איכותיים המורכבים משני מרכיבים עיקריים:
• ממברנות. מאפיינים עיקריים: טווח טמפרטורות הפעלה, אורך חיים, דרישות היגייניות וסניטריות, דינמיות ועמידות לטמפרטורות גבוהות.
• חַיִל, אשר דורש מתכת עמידה ואמינה, כגון פלדת פחמן איכותית עם ציפוי אבקה, לפעולה ארוכת טווח.

•

  מַדבֵּקָה. עליו להכיל מפרט טכני קצר של מיכל ההתפשטות, המציין את הלחץ המרבי המותר, טווח הטמפרטורות, סוג הממברנה ודגם המיכל עם מספר סידורי.
• יצרנים. איטליה וגרמניה נחשבות למובילות בייצור התקני הרחבה.

עם זאת, דגמים רבים מוצגים בשוק על ידי יצרנים מקומיים, אשר משפיעים לטובה על מדיניות התמחור עם איכות טובה באופן עקבי ועקרון פעולה פשוט.

• עלות משוערת. בהתאם למדינת הייצור ולנפח, מחיר מיכל ההתפשטות ישתנה בטווח 20 דולר למיכל של 5 ליטר ו-265 דולר למיכל של 300 ליטר.

עיצוב ביתי

מותר להתקן מתאים הכינו את זה בעצמכם, בעקבות מספר טיפים:

• ניתן לרתך מיכל ביתי עשוי מפלדת גיליון 2.5 מ"מ. לחלופין, מיכל מתכת שמתחת לצבע או לכה יתאים, בתנאי שעובי הקירות יישמר. החלופה האידיאלית היא מיכל נירוסטה ממכונת כביסה ישנה. עבור 10-15 ליטר (אך לא פחות מהסטנדרטים שנקבעו).
• בעת שימוש במיכלים מוכנים, יש צורך לנקות אותו מכל חומרים דליקים שנותרו על ידי אידוי.

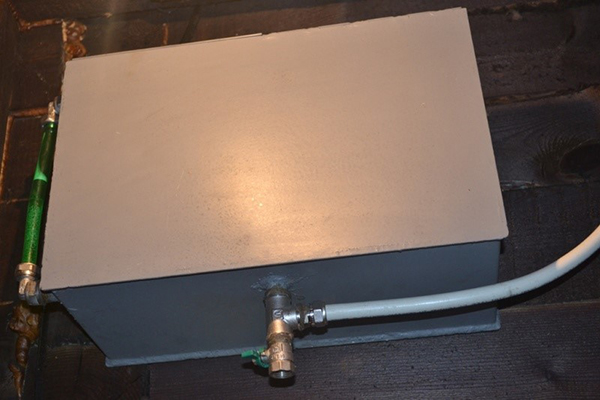

תמונה 3. מיכל התפשטות תוצרת בית למערכת חימום סגורה, עשוי מגיליונות נירוסטה.

• צבעו את הציוד - מבפנים עם צבע עמיד למים, ומחוץ לאמייל להגנה מפני קורוזיה.
• לאחר שהגוף התייבש, לרתך את האביזרים לחיבור המכשיר לצינורות מערכת החימום בגובה 5-11 ס"מ מהתחתית.
• חיתוך פתח עליון עם בורג לחיזוק לניקוי פנימי של היחידה.
• צור חור אטום עם אביזר פלדה מרותך אליו לבדיקת מפלס המים בעזרת גשש (מוט מתכת עם חלוקות).
• חתוך חוט על החיבור ולהכין מכסה עם אטם גומי כדי לסגור את החור.
• חבר את המיכל לקו הראשי.

סרטון שימושי

הסרטון מסביר היכן עדיף להתקין את מיכל ההרחבה ונותן כמה טיפים להתקנתו.

תחזוקה ובטיחות תפעולית

מיכל התפשטות - אלמנט חשוב מערכת חימום, הדורשת:

• תַחזוּקָה — לבדוק כל שישה חודשים לאיתור נזק מכני, לחץ נאות ושלמות הממברנה;
• עמידה באמצעי הזהירות - חברו למערכת בעזרת מומחים, אין לחרוג מהעומסים המותרים, בצעו את הפירוק כאשר המערכת מנותקת ומנוקזת ממים ואין לשנות את תכנון היצרן.

הקפדה על כללים פשוטים תבטיח פעולה מלאה וארוכת טווח של מיכל ההרחבה.
