כוון את נוזל הקירור לכיוון הנכון! סעפת חימום DIY: איך להכין מכשיר

מערכת החימום של בית פרטי מודרני היא מבנה מורכב המורכב ממספר חלקים הפועלים בנפרד זה מזה.

כָּאן ניתן להשתמש בקווי מתאר שונים: מערכת החימום הראשית עם רדיאטורים, המחולקת למספר קומות, רצפות מחוממות, חימום חדרי שירות וכו'. לכן, המערכת אינה יכולה להסתדר בלי מכשיר כזה כמו סעפת.

הוא משמש לייצור פיזור נוזל הקירור לאורך המעגלים, תוך התחשבות בכמות הנדרשת ובטמפרטורה הנדרשת.

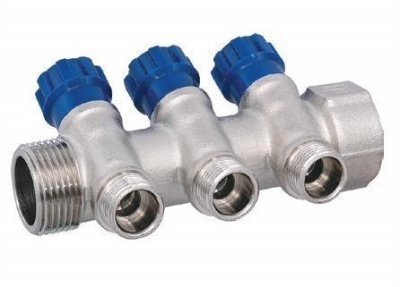

אספנים של היום נמכר מוכן תוך התחשבות במספר המעגלים ובקטרים ​​הנדרשים של הצינורות המחוברים אליו. זה גם לא קשה להכין אותו בעצמך, למעשה, זה רק צינור שאליו מחוברים צינורות הסתעפות.

חישוב מעגלי מערכת החימום של הבית והפצתם

לפני שתמשיך לייצור האספן, יש צורך לבצע אותו במדויק. חישוב תוך התחשבות במספר המעגלים ובקטרים ​​של צינורות המחוברים אליו.

1. אנחנו צריכים לספור את קווי המתארבדרך כלל מוציאים מקטע נפרד לכל קומה. אם משתמשים ברצפות חמות בחלק מהחדרים, אז מוציאים ערוץ אחד לכל חדר.
2. מֶרְחָק על האספן בין מעגלי החזרה לאספקה צריך להיות 25-30 ס"מ, בין הענפים 10-15 ס"מ כלומר, יש לייצר את המכשיר באופן שיהיה קל לתחזוקה וקל לשלוט בתהליך הורדת או העלאת הטמפרטורה בכל מקטע.

הפרמטר העיקרי של מכלול האספן הוא איזון הידראולי של המבנה ומערכת החימום בכללותה. זה מבוסס על היחס בין קוטר הצינור המשמש לייצור הקולט לבין צינורות המעגלים. סכום האחרון צריך להיות שווה לקוטר צינור הקולט. לדוגמה, אם בית משתמש בשלושה חלקים נפרדים שבהם צינורות ההזנה הם בקוטר של ½ אינץ', אז קוטר הצינור בקולט יהיה שווה ל 1 ½ אינץ'.

חומרים לייצור

כדי ליצור יחידת סעפת, ניתן להשתמש בצינורות הבאים: מתכת (חתך עגול ומלבני) או פוליפרופילן. חיבור מעגלי היציאה לצינור האיסוף מתבצע באמצעות שסתומי כדור או שסתומים, בעזרתם מווסתת אספקת נוזל הקירור לכל מקטע של מערכת החימום.

קשר פוליפרופילן

למטרה זו, משתמשים בחלקים של צינור פוליפרופילן, למשל, קוטר 32 מ"מ (ניתן להשתמש בשאריות מבניית מערכת החימום של הבית) ובמספר אביזרים בצורת טי במידות הבאות 32/32/32 - הוא מותקן בקצה יחידת הקולט, ו 32/32/16 — אלמנטים ביניים לחיבור עם תעלות ניקוז בחתכים.

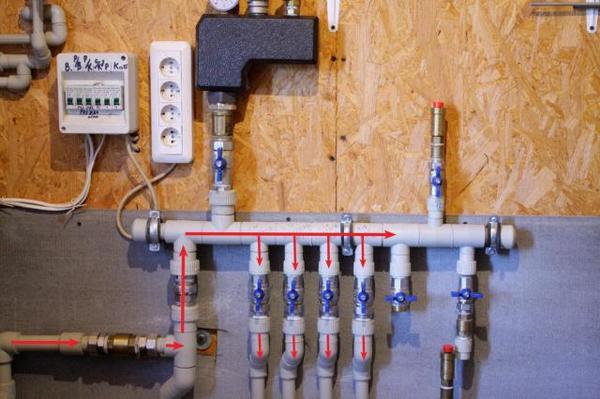

תמונה 1. קולט למערכת החימום, עשוי פוליפרופילן. הקווים האדומים מציינים את זרימת נוזל הקירור.

הטי הראשון מותקן בניצב לצינור הראשי. שני הצינורות החיצוניים שלו, הממוקמים אנכית, מחוברים באופן הבא: פתח אוורור מחובר לחלק העליון, וברז ניקוז מחובר לתחתון. שסתום או שסתום כדורי מותקן בקצה הנגדי של מתקן הסעפת. צינור יעבור ממנו לכיוון הדוד.

טי-ביניים מחוברים למבנה אחד, אשר ייקרא סעפת. לכן, יחידת הסעפת מורכבת תחילה על ידי ריתוך הטי-ביניים. 32/32/16 עם חתיכות של צינורות 32 מ"מ, ולאחר מכן מותקן הטי 32/32/32 ובצד הנגדי ברז. לאחר מכן, ברזים או שסתומים מחוברים לאביזרים הביניים בצינורות המסתעפים. 16 מ"מבעזרתם תתבצע התאמת אספקת נוזל הקירור לכל מעגל.

יתרונות של מכשיר פוליפרופילן

ראשית כל, יש לציין זוֹל עיצוב, כי בשביל זה תצטרכו לרכוש רק מספר קטן של T-brenses וברזים. יתרונות נוספים:

• אם הריתוך מתבצע כהלכה, מבנה כזה לא ידלוף;
• פוליפרופילן אינו נתון לקורוזיה, אינו נרקב ואינו משנה את תכונותיו תחת השפעת מים וטמפרטורות גבוהות;
• משקל קל של המכשיר;
• קלות ההתקנה.

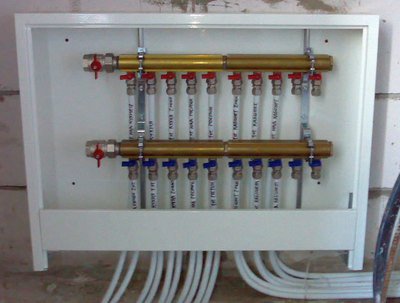

מאביזרי פליז

כדי להרכיב מערך כזה להשתמש באביזרים ושסתומים מפליז.

בשביל זה אתה צריך את אותו הדבר חברו T-ים עם מחברים דו-צדדיים באמצעות חיבור הברגה עם סלילת חומר איטום חובה על החוט.

יתר על כן, אם ההברגה על ה-T הוא פנימי (וזה לרוב המקרה), אזי על החיבורים להיות בעלי הברגות חיצוניות ואומים הידוק.

מספר ה-T הוא מספר המעגלים, ועוד אחד. האחרון מותקן בקצה הסעפת ומחובר באמצעות שני צינורות לשסתום ניקוז ולפתח אוורור.

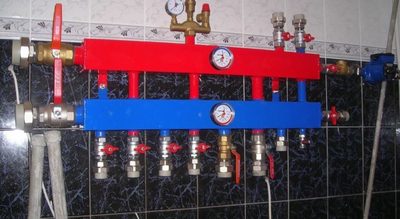

מצינור פרופיל

זֶה התהליך המורכב ביותר הקשור לריתוך מתכות. זה דורש מיומנות וניסיון, מכיוון שריתוך שני צינורות דורש ריתוך מלא של החיבור לכל עובי המוצרים המחוברים.

מומלץ תחילה לשרטט על נייר מיקום מדויק של צינורות ההסתעפות. צינורות ההסתעפות נלקחים כמרפקים בקוטר המתאים למידות צינורות מעגלי היציאה. הפרמטרים על הנייר מועברים לצינורות הפרופיל המשמשים כקולט. חתך הרוחב שלהם או 80x80, או 100x100 מ"מ.

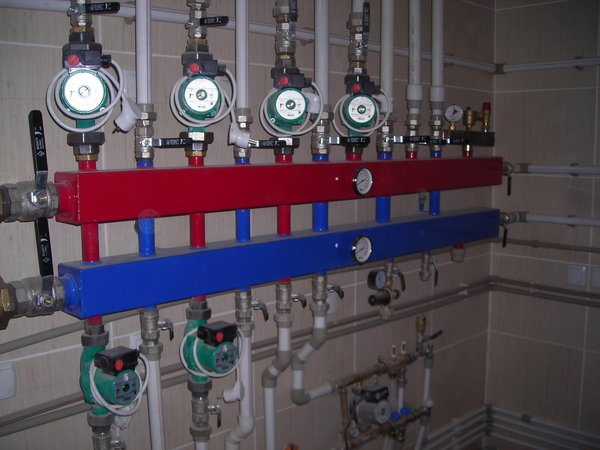

תמונה 2. קולט לחימום, עשוי מצינורות פרופיל. נוזל הקירור החם מסומן באדום, הקר בכחול.

הם מסומנים בצד אחד מיקומי צינורות הסתעפות עם ייעוד מדויק של הקוטר החיצוני. לאחר מכן, חורים נחתכים בעזרת חותך גז או חותך פלזמה. החיבורים מרותכים אליהם בניצב לחלוטין. בקצה אחד, הצינור הגדול סגור עם פקק מתכת (מהודק בריתוך חשמלי).

אותו תקע מותקן בצד השני., שבו חותכים מראש חור לחיבור לשסתום או לברז. כלומר, חותכים צימוד לתוך החור. יש לנקות את אזורי הריתוך מאבנית בעזרת מברשת מתכת.

שני אלמנטים כאלה מחוברים למבנה אחד. על ידי התקנת פרופילי מתכת ביניהםאחד מחובר למעגל אספקת נוזל הקירור, השני למעגל החזרה. עדיף לסמן קבוצות שונות בצבעים שונים: לאדום משמש להזנה, כחול להשבתה.

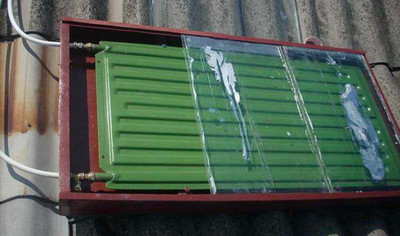

איך להכין קולט שמש במו ידיכם

ניתן להשתמש במכשיר זה לחימום נוסף של מיםהוא מותקן בחוץ בצד שטוף השמש כך שקרני השמש יאירו את המכשיר כל הזמן.

1. כדי להכין את זה אתה צריך כמה לוחות שמהם הקופסה מחוברת יחד.
2. הקיר האחורי סגור בכל חומר יריעות: דיקט, מתכת, OSB, לוחות סיבית או סיבית.
3. זה מתאים בפנים פאנל פוליסטירן מוקצף כבידוד.
4. נייר כסף מחובר מעל הפוליסטירןהוא יפעל כמחזיר אור של קרני השמש, ויגביר את עוצמת השפעתן על מתקן הקולט.

כל מה שנותר הוא לכסות את כל המבנה בזכוכית שקופההמכשיר מותקן בזווית כך שקרני השמש ייפלו בניצב על קבוצת הקולט.

כללים לחיבור אביזרים

נשקלו מספר אפשרויות להרכבת סעפת למערכת חימום, אך רק שתיים מהן משתמשות באביזרים.

1. פרופילן אַסְפָן מורכב על ידי ריתוך פלסטיק, שעבורו משתמשים במכשיר מיוחד. המשימה העיקרית היא לא לחמם יתר על המידה את החומר. הכנס את קטעי הצינור לתוך ה-T לאורך ציר החיבור. אסור לסובב את החלקים זה יחסית לזה.
2. באשר ל פְּלִיז אביזרים, לאחר מכן הדרישה העיקרית להרכבה היא מניעת דליפות נוזל קירור במפרקים. למטרה זו ניתן להשתמש בחומרי איטום שונים, לדוגמה, גרירת פשתן, סרט FUM או קיבוע נוזלי.

סרטון שימושי

צפו בסרטון, המדגים את תהליך ייצור סעפת חימום מפוליפרופילן.

גרסאות של אספנים לייצור ביתי

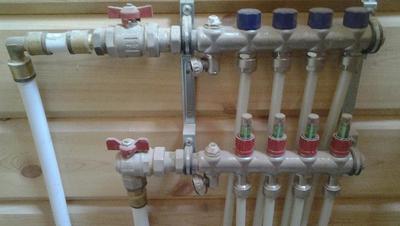

הדרכים הקלות ביותר להרכיב סעפת למערכת חימום במו ידיכם הן שניים: מצינורות פוליפרופילן ואביזרים מפליז.

אֲבָל השני יותר קל, כי, מלבד שני מפתחות ברגים מתכווננים, לא צריך כאן שום דבר אחר.

באשר לפרופילן, לחיבור חלקי המכשיר תצטרך מכונת ריתוך.

לא קשה לעבוד איתו, אבל יש סיכוי שהחיבורים הראשונים יהיו מחוברים בצורה גרועה. לכן, העצה היא לבצע מספר חיבורים על חלקי צינורות פסולת ואביזרים פגומים.
