הכינו משאבת חום לחימום הבית במו ידיכם? מדריך שלב אחר שלב לפעולה

הודות למשאבת החום עבור מעגל החימום, חיסכון משמעותי בחשמל, כך שהמכשיר מבוקש מאוד.

כדי לא להוציא כסף נוסף על רכישת היחידה, מומלץ לייצר את המכשיר בעצמכם.

משאבה ביתית תספק לחדר חום בכל טמפרטורה בחוץ מבנים. היחידה פועלת לפי התוכנית דוד דו-מעגלי, ולכן מספק גם למשתמשים מים חמים.

כיצד פועלת משאבת חום

העולם הסובב מלא באנרגיה. משאבת החום פועלת מאנרגיה זו. לפעולה רגילה של היחידה, הפרמטר המותר של טמפרטורת הסביבה הוא מעל +1 מעלות צלזיוס.

טמפרטורה זו נשמרת עמוק מתחת לאדמה גם בחורף, מה שמאפשר למכשיר לתפקד. לאורך כל השנה.

משאבת החום עובדת לפי עקרון העברת החום ממקור טבעי למערכת חימום החדר.

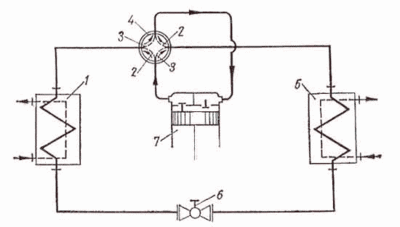

תרשים מפורט יותר של פעולת היחידה נראה כך:

• מקור החום הוא אדמה, מים או אוויר. זה מחמם צינור הממוקם מתחת לאדמה.
• נוזל הקירור עובר דרך הצינורות ונכנס מחליף חום, שדרכו החום מופץ ברחבי החדר.
• המעגל החיצוני מכיל נוזל (לדוגמה, פריאון), הנקרא קירור.
• כאשר הוא נכנס למאייד, נוזל הקירור מומר ל גַז והולך אל מַדחֵס, שבו חומר תחת לחץ נדחס ומחומם.
• גז עובר לתוך קַבָּל ובמקום הזה הוא מעביר חום לנוזל הקירור.
• חומר הקירור מומר ל נוֹזֵל, אשר לאחר קירור מוחזר למערכת.

סוגי מבנים לחימום בית

עיצובים של משאבות חום מחולקים ל למספר סוגים.

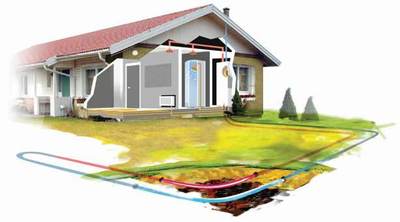

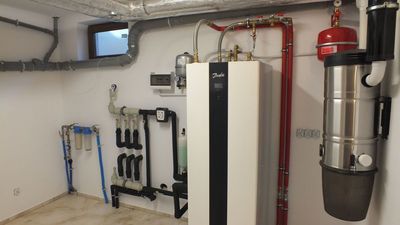

קרקע-מים

משאבה מסוג זה היא הפופולרית ביותר. היחידה פועלת על בסיס אנרגיה המתקבלת מ אדמותנוזל הקירור הוא מֵי מֶלַח, שהוכן ממלח שולחן.

פְּגָם העניין בנוזל כזה הוא שהוא גורם להיווצרות חלודה על מתכת, כך שהקווי המתאר החיצוניים עשויים צינורות פלסטיק, מכיוון שהם אינם כפופים לקורוזיה.

המכשיר מותקן באדמה בשתי דרכים: אופקית או אנכיתבאפשרות הראשונה, הקרקע אינה משמשת לגינון, משום שבמהלך ניצול הקרקע קיים סיכון לכשל בציוד.

אם היחידה מותקנת אנכית, היא לא תופסת הרבה מקום. באר נחפרת לצורך ההתקנה, עומק 150 מטריםהתקנה אנכית של הציוד מאפשרת ביצוע עבודות חקלאיות באתר. העברת חום מתבצעת באמצעות גששים עמוקים.

מים-מים

המכשיר שואב חום מ נוזלים, הממוקמים עמוק מתחת לאדמה. אלה כוללים מי תהום או שפכים, וגם מאגרים. הצינור ממולא בנוזל קירור, מחובר למקור חום וקבור או פשוט טובל במים.

אוויר-מים

יישום משאבה הפועלת על עקרון אוויר-מים, לא פרקטי באזורים עם אקלים קשהכאן בעונה הקרה טמפרטורת האוויר יורדת מתחת לאפס. מסיבה זו מערכת החימום תפסיק לפעול.

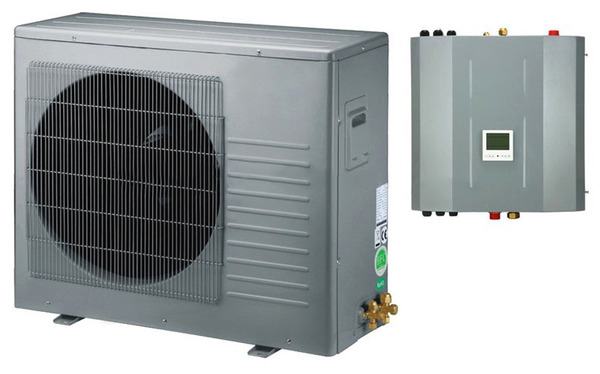

תמונה 1. משאבת חום אוויר-מים אינוורטר מדגם AVH-24V1DB, הספק 3.4-9.0 קילוואט, יצרן - DanHeat.

אנשי מקצוע ממליצים להשתמש במשאבות חום אוויר-מים רק באזורים עם אקלים חם נוח. התקנת המכשיר אינה בעיה: המכשיר פשוט מותקן בחוץ.

אלגוריתם ייצור DIY

כללים לייצור היחידה:

• החלט על מָקוֹר, שממנו יפעל מעגל החימום. באזורים עם אקלים קשה, מומלץ להשתמש במקורות הממוקמים מתחת לאדמה; באזורים עם אקלים חם, ניתן להפיק אנרגיה מהאוויר.
• תעשה את זה חישוב הספק יחידה. זה תלוי באיכות בידוד הבית. אם הבניין אינו מכוסה בבידוד, אז ההספק המומלץ של המכשיר הוא 70 וואט/מטר²רק יחידה כזו תיצור מיקרו אקלים נוח בתוך הבניין. עבור בתים מבודדים בחומר מודרני, ההספק ב-45 וואט/מטר²בבניין מבודד באמצעות טכנולוגיה מיוחדת, לא נעשה שימוש ביחידה חזקה. מומלץ לקחת את החשמל ב... 25 וואט/מטר². אם מגבירים את ההספק, הטמפרטורה בתוך החדר תהיה גבוהה מדי.
• לְהַכִין בסיסי ונוסף צִיוּד.
• תעשה את זה התקנת יחידות והרכבת המערכת. לאחר מכן, חבר אותו למקור.

איך להכין יחידה ממקרר

מקרר הוא אחת היחידות המתאימות ביותר ליצירת משאבת חום. זה מוסבר על ידי העובדה שהמכשיר מגיע עם מַדחֵס.

הכנת התרשים והציור

לפני שמתחילים לבנות את המכשיר, בחרו את מיקום המקור. לאחר מכן חפרו באר או תעלה עבור התקנת צנרת.

העיצוב של היחידה זהה לכל מקור חום. את תרשים המכשיר מזמינים מאיש מקצוע או בוחרים באינטרנט. על סמך זה, מיוצר שרטוט. בו, הכל מרחקים, נקודות צומת ומידות.

בחירת החלקים הדרושים

החלק העיקרי המבטיח את פעולת המבנה הוא מַדחֵסאם הוא מתקלקל במקרר, רוכשים מכשיר חדש. מכשירים כאלה נמכרים על ידי בעלי מלאכה המתמחים בתיקון מקררים. לא מומלץ לתקן את המדחס הישן.

בנוסף למדחס, הכינו:

• שסתום בקרת טמפרטורה;
• סוגריים בצורת L, גודל 30 ס"מ;
• מיכל אטום, עשוי מ נירוסטה, נפח לא פחות מ-120 ליטר;
• מיכל פלסטיק, נפח של 90 ליטר;
• צינורות מ נְחוֹשֶׁת קטרים ​​שונים בכמות של 3 חתיכות;
• מספר צינורות מ מתכת-פלסטיק;
• מַלתָעָה לחיתוך חומרים;
• מכונת ריתוך לחיבור צינורות;
• סט סטנדרטי כְּלֵי עֲבוֹדָה.

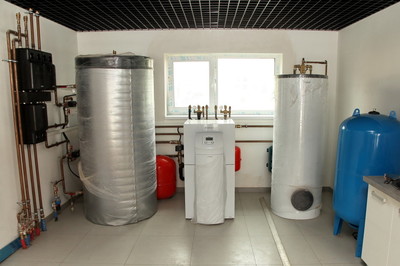

התקנת יחידות מערכת

השתמשו בסוגריים כדי לחבר את המדחס לקיר. לאחר מכן התקינו את יחידות המערכת:

• השתמש במטחנה כדי לחתוך מיכל מתכת לשני חלקים שווים.
• תעשו את זה מצינור נחושת סְלִיללשם כך, יש לגלגל את הצינור על גבי הטפסות הגליליות בצורת ספירלה, מבלי להפעיל כוח רב, ולהסיר אותו.
• אבטחו את הסליל בצורה בטוחה באחד מחצאי המיכל.



• רתכו את חלקי מיכל המתכת יחד ויצרו מיכל חורים מושחלים.
• על מיכל פלדה, נפח 120 ליטר, לפלף את צינור הנחושת ולוודא את הקצוות בעזרת לִגרוֹף.
• התחברו למסופים מעברים סניטריים.
• על מיכל פלסטיק לפלף את הסליל, אבטחו את הקצוות בעזרת לוחות.
• מיכל פלסטיק המבצע את תפקידה של מערכת חימום מְאַדֶה, לתלות על הקיר באמצעות סוגריים.

לאחר מכן, יש להרכיב את המערכת לפי התרשים המוכן ולמלא אותה בפריאון. מומלץ לגשת לבחירת הנוזל באחריות מלאה, אחרת יהיו בעיות גדולות בעת מילויו ובמהלך הפעלת המערכת. מומחים ממליצים להשתמש בהרכב המותג. 422 ראנד או 22 ראנד.

חיבור למכשיר היניקה

כאשר המערכת מוכנה, היא מחוברת למכשיר היניקה:

• עבור מכשירים הפועלים על עקרון המים-אדמה, הקולט שקוע ב כדור הארץ, היכן הטמפרטורה מעל 1 מעלות צלזיוסצינורות מותקנים באותה רמה.
• עבור מכשירים הפועלים על פי עקרון מים-למים, הסעפת והצינורות שקועים ב מרכז מקור החום.
• יחידות המונעות על ידי אוויר מותקנות מחוץ לבניין.

סרטון שימושי

צפו בסרטון הזה שמסביר איך להכין משאבת חום ביתית.

מי יכול להכין משאבה ביתית?

בעת יצירת התקן, המערכת מתמלאת ב פריאוןבצע הליך זה מְסוּכָּןלכן, מומלץ שרק אנשים בעלי כישורים מסוימים יבצעו את היחידה, ולמלא את המערכת להזמין אנשי מקצוע.

משאבת חום למערכת חימום ביתית פרטית היא מכשיר המאפשר לכם לחסוך בחשמל. אם תכינו אותה בעצמכם, עלות חלקי החילוף תשתלם. למשך שנתיים של פעילות.
