מה שצריך לדעת להתקנה יעילה של אוטומציה של דוד חימום

דוודים המצוידים במכשירים בקרה אוטומטית, הם עובדים באופן עצמאי, כך שהבעלים לא צריכים לקחת חלק כל הזמן בחימום הבית.

שמירה על טמפרטורה ולחץ קבועים בנוזל הקירור, ויסות עוצמת האנרגיה או צריכת הדלק - כל זה קורה באופן אוטומטי.

התקני אוטומציה של דוודים

תִגבּוֹרֶת — חלק חשוב מציוד הדוד, אמינותו היא ערובה לבטיחות הציוד.

חצים הידראוליים

מְשׁוּמָשׁ להפריד זרמים, מאפשרים לך לארגן מעגלים עצמאיים לתנועת נוזל הקירור.

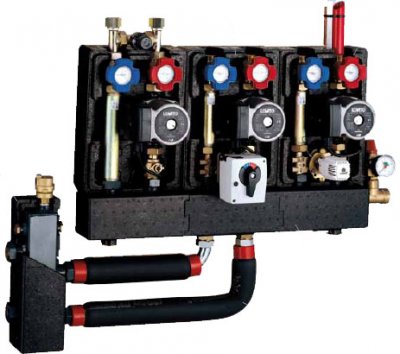

קבוצת הרכבה מהירה

מכשירים המאפשרים לך לחבר את התוספות הדרושות לדוד מחוברים ל מַסרֵק (סעפת חלוקה).

הקבוצה נבחרת בהתאם למשימות המיועדות: בהתאם להן, הרכיבים הדרושים מוכנסים לסט.

קבוצת המשאבות כוללת:

• לִשְׁאוֹב עם פרמטרים טכניים מתאימים;
• שסתומי סגירה;
• מחברים;
• בידוד תרמי, עמידה בדרישות בטיחות אש.

לכל רכיבי הקבוצה יש אישורי מפעל והם נבדקים לאיתור דליפות ישירות במפעל היצרן.

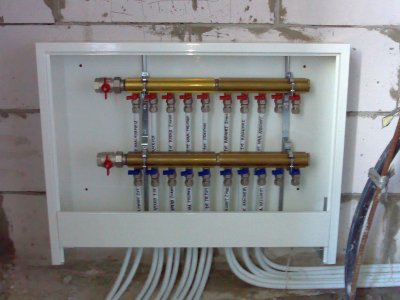

אספנים

נועד להפיץ נוזלים מצינור החימום הראשי לאורך מעגלים וענפים.

אם מסופק מחזור, אז לאיסוף וערבוב זרימות מקווי מתאר וענפים.

• הם יותר מודרני ונוח אמצעים לארגון תקשורת חימום.
• הגברת מדדי היעילות לכל מערכת חימום.
• חיוני ליצירת מיקרו אקלים בבתים שבהם שתי קומות או יותר.
• מאפשר לך לתחזק משטר טמפרטורה ופרמטרים נוספים לכל ענף בנפרד.

סוגי ותפקודי שסתומים

שסתומים — מאופיינים כאמצעי בקרה ובטיחות. בעזרתם:

• משתנים מתקנים מערכות;
• מסופק יַצִיבוּת ותמיכה בפרמטרים שצוינו;
• הופך לאפשרי סְבִיבָה בתנאים ספציפיים.

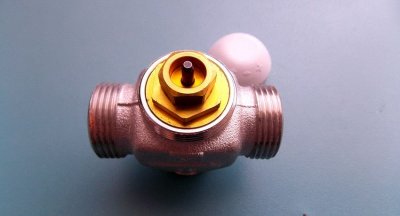

תלת-כיוונית

שומר על טמפרטורה קבועה של הנוזל ביציאה. בתוך המכשיר יש מְכוֹנַת כְּבִיסָה עשוי מחומר המגיב לשינויי טמפרטורה.

כאשר הוא מגדיל או מקטין אותו משתנה גוֹדֶל ומשנה את גודל פתחי היציאה. התוצאה היא הוספה בזמן של מים קרים או חמים למערכת.

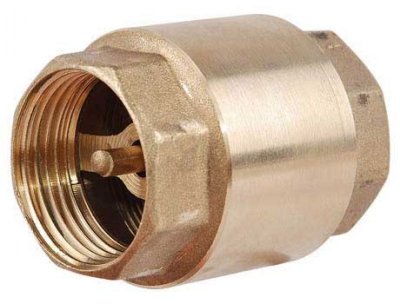

בְּחֲזָרָה

מטרת שסתום זה היא להבטיח חַד כִּוּוּנִי זרימת נוזל קירור

מיועד להתנגדות הידראולית גבוהה, לא תמיד ניתן להשתמש בו במערכות עם סירקולציה ללא משאבה.

לשימוש בתנאי התנגדות נמוכה, שסתומים עם בולם רגיש, אשר מגיב ללחץ מינימלי.

בשסתום האל-חזור, ההתאמה מוקצית ל אָבִיב, אשר מבטיח שהתריס סגור.

השסתום נבחר בהתאם לפרמטרים של מערכת ספציפית; קיימות גרסאות עם גמישות קפיץ שונה וסוגים שונים של התקני סגירה.

ויסות, כיבוי וויסות, כיבוי

רגולטורית — לשנות את עוצמת אספקת המים ממקסימום למינימום (לשם כך, השסתום נפתח או נסגר).

כיבוי — לווסת את הזרימה בשני מצבים: פתוח בלבד או סגור.

ההתקנה מתבצעת בהתאם לכיוון הזרימה - מצוין חֵץ.

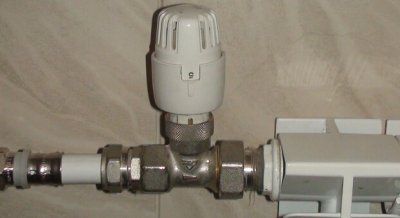

תֶרמוֹסטָטִי

מתאים את עצמו אוטומטית דרגת החימום של הרדיאטורכאשר הוא מתחמם, מוט המכשיר סוגר את אספקת נוזל הקירור. ניתן לתיקון - מְנָיוֹת ניתן להחליף.

שסתומים נבחרים בהתאם למיקום קו האספקה ​​לרדיאטור: תחתון, זוויתי או צירי.

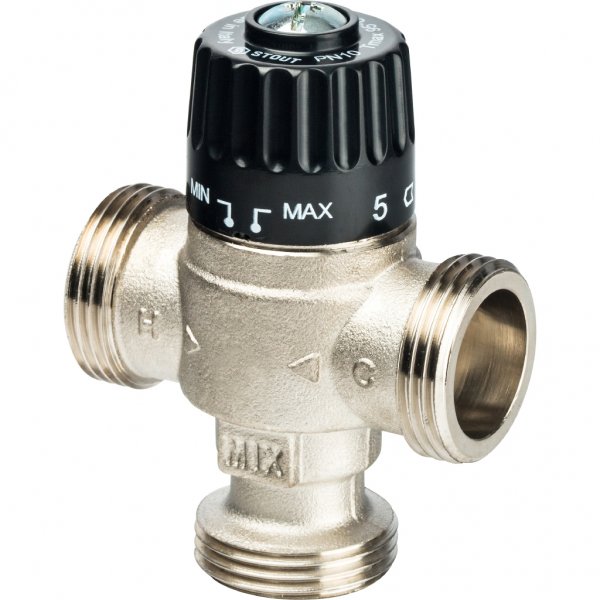

תמונה 1. שסתום תרמוסטטי דגם HP 30-65, פליז, מצופה ניקל, הברגה חיצונית, יצרן - "סטאוט".

סוללות המחוברות לתחתית מסופקות לעיתים כאשר הסוללות כבר מותקנות. מוסיף שסתומיםרדיאטורים עם חיבורים צדדיים נמכרים עם ערכות מיוחדות הכוללות שסתומים.

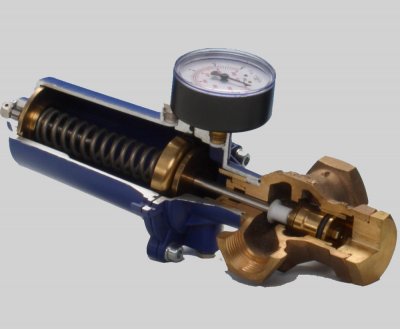

וסת לחץ

להגן על החימום מלחץ מתפרץהם נבחרים על סמך קיבולת התפוקה.

לַעֲקוֹף

הם מופעלים על ידי עלייה מסוכנת בלחץ, למשל כתוצאה מהפחתה באספקת המים כאשר הטמפרטורה שנקבעה הושגה.

בנקודה זו השסתום פורק לתוך צינור ההחזרה עודף מים רותחים.

כתוצאה מכך, הטמפרטורה הופכת אחידה יותר לאורך המעגל, והמשאבה מוגנת מפני עומס יתר.

הם מותקנים על מגשרים וליד משאבות.

בְּטִיחוּת

שסתומים מגנים על כל חלקי המערכת מפני לחץ מוגזם, המתרחש כאשר נוזל הקירור רותח. יש לבחור אותם על סמך מאפיינים טכניים בפועל - תוך התחשבות בסבילות העודפת. ב-20-30%.

מְאַזֵן

בדומה לשסתום, הם משמשים כמגביל לוויסות עוצמת זרימת נוזל הקירור, ותומכים פרמטרים שנקבעו של לחץ וקצב זרימה של נוזל הקירור.

מותקן לעתים קרובות יחד עם שסתומי סגירה.

וסת זרימה

הם פועלים על סמך קריאות מחיישני אוויר סביבתי וטמפרטורת חוזרת.

ניתן לקבל נתונים ב מקומות בהם מותקנים רדיאטורים, מה שמאפשר לך להשיג טמפרטורה אחידה בכל החדרים.

מונע התחממות יתר של הסביבה.

ממסר לחץ מקסימלי

מגן על המערכת מפני התחממות יתר, פיצוץ במקרה של נחשול לחץ גדול. הפעלת הממסר גורמת לכיבוי אוטומטי של הדוד.

ממסר לחץ מינימלי

המכשיר נועד להגן מפני ירידות לחץ. מתחת למינימום שנקבע (נקבע על ידי המאסטר). ניתן לשנות את גבולות המינימום והמקסימום בעת הגדרת הדוד.

זֶה קְרוּם, אשר כאשר מופעל מנתק את החיבור החשמלי. כאשר המחוונים חוזרים למצבם הרגיל, הממברנה חוזרת למקומה וניתן להפעיל את הדוד שוב.

תֶרמוֹסטָט

החזקות טֶמפֶּרָטוּרָה מים בגבולות שצוינו על ידי המשתמש.

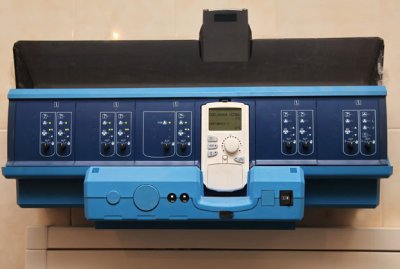

בַּקָר

נועד ליישם תוכניות ניהול מערכות מתוחכמות.

ישנם סוגים שונים של בקרים, אולם חיישני לחץ וטמפרטורה מסופקים בכל אחד מהם.

המכשירים נבדלים במערך האובייקטים הנשלטים ובאמצעי התקשורת איתם ועם מערכת החימום כולה.

עקרון הפעולה של מערכות חימום תלויות אנרגיה ובלתי תלויות אנרגיה

כל המכשירים המותקנים לצורך ניטור תהליכי העבודה של המערכת מחולקים ל- תלוי אנרגיה (אלקטרוני) ו לא נדיף (מֵכָנִי).

מכניים זולים יותר, פשוטים מאוד בעיצובם ואינם דורשים חשמל. העיקרון הבסיסי הוא שינוי גודל או מיקום של אלמנט מבני, רגיש לשינויים בטמפרטורה או בלחץ. בהתאם לכך, אספקת הגז, עוצמת זרימת נוזל הקירור ופרמטרי הפעלה אחרים של המערכת מופחתים או מוגברים.

מכשירים אוטומטיים תלויי אנרגיה נשלטים מיקרו-מעבד, השסתומים מופעלים על סמך עיבוד נתונים.

מצבי ההפעלה של המערכת הנדרשים על ידי המשתמש מוגדרים על צג המכשיר.

איך להגדיר שליטה בעצמך

שלבי התקנה בסיסיים:

1.

   תיקון באגים במערכות אספקת מים, חמים וקרים. מדריך הבטיחות משמש כמדריך, שסתום הבטיחות ווסת הלחץ נבדקים.

2. נבדקת רמפת הגז על מבער דוד גז. ראשית, הכל נבדק ללא הצתה, בעוצמה מינימלית, אחר כך בעוצמה בינונית ובמקסימום.

   אם זה עובד ללא תקלות, ניתן להגדיר את המצב האוטומטי.

3. חיישני לחץ וטמפרטורה מכוילים. פעולת החיישנים נבדקת בשני מצבים: חירום ואוטומטי.

לאחר מכן המערכת מתחילה לפעול. במשך 72 שעותאם זה עובד ללא סטיות, ההתקנה יכולה להיחשב מוצלחת.

במידת הצורך, ניתן להגדיר מחדש את האוטומציה, לשם כך תצטרכו מפתח ברגים ומברג. מכסה המכשיר מוסר, מתבצעים שינויים בטווח הערכים המקובלים (כאשר המכשיר מופעל), הלחץ עולה או יורד.

אם הלחץ משתנה לאחר חיבור המכשיר לרשת, הערכים החדשים יוצגו על מד הלחץ.

עדיף לווסת את הטמפרטורה במקום ישירות באתר על ידי התקנה חיישניםניתן לכוון את דרגת החימום של נוזל הקירור בדוד.

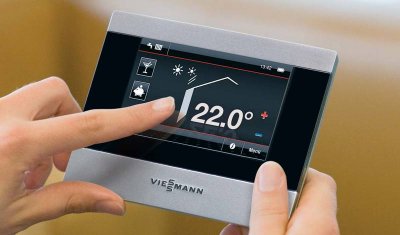

כדי להתאים כראוי את הטמפרטורה בחדרים, א תֶרמוֹסטָט, המספק יכולות תכנות עם מחזור של עד שבוע ולשלוט בדוד דרך טלפון נייד באמצעות אפליקציה מיוחדת.

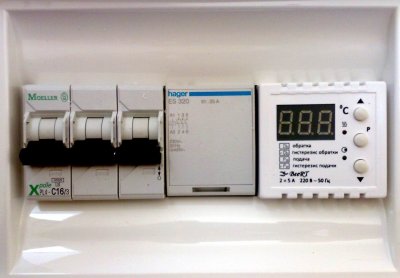

תכונות של אוטומציה עבור דודי חשמל

רבים מהדודים האוטומטיים לדודי גז מתאימים באופן מושלם לדודי חשמל. בנוסף, דודי חשמל תואמים היטב להתקני בקרה אוטומטיים, כך שבעלי מלאכה יכולים ליצור דודי מודרניים לחלוטין במו ידיהם. מכשיר חימום אוטומטי לבית.

מוזרויות:

1. האחריות להגנה על הדוד מפני לחץ עודף מוטלת על שסתום פיצוץ, אשר מופעל על ידי נחשול לחץ ומשחרר עודפי נוזל קירור לביוב.

   יש להתקין מכשיר מכני זה כחלק רזרבי גם אם מותקנים מכשירים אלקטרוניים.

2. כדי להעריך את מצבו ואיכותו בפועל של הדוד, יש צורך חיישני לחץ וטמפרטורה.
3. ניתן להפעיל ולכבות את הדוד אוטומציה מכניתלדוגמה, תרמוסטטים מסוג פלטה המותקנים בתוך הבית. המכשיר יסגור או יפתח מעגל חשמלי בהתאם לעלייה או ירידה בטמפרטורה בחדר.

בטיחות המערכת מובטחת על ידי חיישנים המגנים מפני עליות מתח.

חיסכון נוסף באנרגיה מושג על ידי התקנת בלוקים לערבוב מים מקוררים ומחוממים בצינורותמצויד במינימום זה של מכשירים אוטומטיים, הדוד יחמם את הבית בצורה מושלמת.

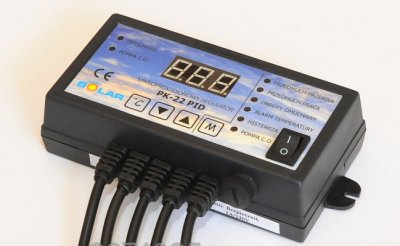

התקני דלק מוצק

ציוד אלקטרוני לבקרה אוטומטית מאפשר הגדלת תפוקת הדוד וחיסכון במשאבי דלק. חשוב לבחור מכשירים אוטומטיים על סמך הנתונים הטכניים של התנור.

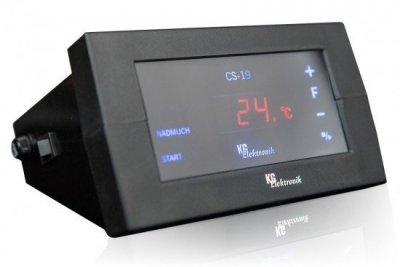

האוטומציה מורכבת מ מחשב וטורבינת מאווררבזכות עבודתו בדוד:

• נתמך קָבוּעַ טֶמפֶּרָטוּרָה;
• הדלק נשרף ביעילות, מה שיאפשר יותר חסכוני לבזבז אותו;
• החיישנים מאפשרים לך לראות בבירור לִשְׁלוֹט הטמפרטורה בחלקים שונים של הדוד ו באופן שווה לפזר חום בכל המעגל.

התקנת מכשירים אוטומטיים מופקדת על ידי אנשי מקצוע. ניתן לכייל אותם בעצמכם, בהתאם להוראות.

אוטומציה מכנית הרבה יותר זול, מאשר אלקטרוני. מכשיר פשוט ופונקציות פשוטות: פתיחה וסגירה של גישת אוויר לתא הבעירה. עצמאית באנרגיה, ולכן אמין יותר. קל להתקנה במו ידיכם.

אוטומציה של דוד דלק מוצק הופכת את צריכת הדלק לאופטימלית: זהו חיסכון משמעותי.

מה בדיוק משופר בדוד דלק מוצק:

• הַתאָמָה טמפרטורות, התקנה קלה;
• בקרת אספקת אוויר לתנור: בעת קירור, מסופק יותר אוויר, בעת התחממות יתר, פחות;



• ניתן להשאיר את היחידה ללא השגחה, הבית שומר על טמפרטורה תקינה;
• מערכת האבטחה נמצאת בתהליך פיתוחאות לתקלה או כשל;
• במקרה של הפסקת חשמל, המכשירים מצוידים ב אפשרות לפעולה אוטונומית;
• בדגמים רבים הדלק טעון ללא התערבות אנושית;
• ישנם מכשירים המווסתים סילוק אפר;
• ניתן לשלוט על הדוד מ שְׁלַט רָחוֹק.

סרטון שימושי

צפו בסרטון כדי ללמוד עוד על מערכת הבקרה האוטומטית התלויה במזג האוויר.

בקרה אוטומטית - בטוחה ואמינה!

דוודים עם בקרה אוטומטית אינם נחותים מדגמי גז ואפילו חשמליים. ניתן להתקין אותם אפילו על מכשיר פשוט שכבר נמצא בשימוש. עם זאת, יש לבחור כל מכשיר אוטומטי בקפידה רבה, תוך בדיקת תאימותו.

דוד ללא אוטומציה דורש גישה אחראית למדי מצד הבעלים, הרבה תשומת לב והוא מכשיר לא בטוח.

האוטומציה מביאה את מכשירי החימום ל תקן בטיחות — מכשירים שנבחרו והותקנו כהלכה מבטיחים פעולה יציבה, חימום אחיד והבטחת שלווה וחמימות בבית בעליהם.
