אחד החלקים החשובים ביותר במערכת! מיכל התפשטות לחימום מסוג פתוח

במבנה חימום, מיכל הרחבה יכול בצדק להיקרא מרכיב הכרחי. תפעול המיכל מבטיח תנועה מלאה של נוזל הקירור ללא דליפות בלתי צפויות וקרע בצנרת.

תופעה זו מתרחשת במהלך תהליך חימום הנוזל, התפשטותו הטבעית וכתוצאה מכך, עלייה בלחץ במערכת. עודף נוזל הקירור מפצה על ידי מיכל ההתפשטות.

מיכל התפשטות פתוח למערכות חימום

מבני חימום גדולים משתמשים במיכלים סגורים יקרים.

הם מאופיינים על ידי אטימות הדיור. עם מחיצה פנימית מגומי (ממברנה) בזכותו הלחץ מווסת במהלך התפשטות נוזל הקירור.

להפעלה מלאה של מערכות ביתיות, מיכל התפשטות מסוג פתוח - אלטרנטיבה מתאימה, שאינו דורש ידע מיוחד או הכשרה מקצועית לתפעול ותיקון נוסף של ציוד.

מיכל פתוח מבצע כמה פונקציות לפעולה חלקה של מנגנון החימום:

• "לוקח" עודף נוזל קירור מחומם ו"מחזיר" נוזל מקורר חזרה למערכת כדי להתאים את הלחץ;
• מסיר אוויר, אשר, הודות לשיפוע הצינורות בכמה מעלות, עולה אל מיכל ההתפשטות הפתוח הממוקם בנקודה הגבוהה ביותר של מערכת החימום;
• תכונת עיצוב פתוחה מאפשר לך להוסיף נפח נוזלים מתאדים ישירות דרך המכסה העליון של המיכל.

עקרון הפעולה

תהליך העבודה מחולק ל- ארבעה צעדים פשוטים:

• המיכל מלא בשני שלישים בתנאים רגילים;
• הגדלת כמות הנוזל הנכנסת למיכל ועלייה במפלס המילוי כאשר נוזל הקירור מחומם;
• נוזל דולף מהמיכל כאשר הטמפרטורה יורדת;
• ייצוב מפלס נוזל הקירור במיכל למיקומו המקורי.

לְעַצֵב

צורת מיכל ההתפשטות קיים בשלושה גרסאות: גלילי, עגול או מלבני. ישנו מכסה לבדיקה בחלקו העליון של הגוף.

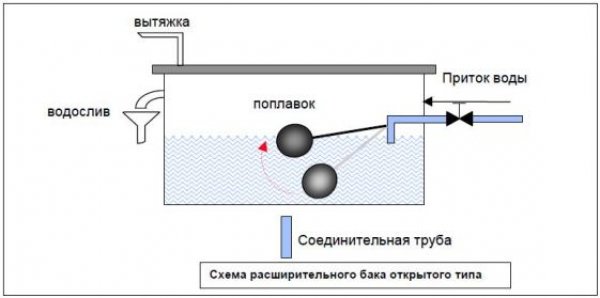

תמונה 1. מבנה של מיכל התפשטות פתוח למערכות חימום. הרכיבים מסומנים.

הגוף עצמו עשוי מפח פלדה, אבל בגרסה ביתית אפשר גם חומרים אחרים, למשל, פלסטיק או נירוסטה.

מערכת המיכלים הפתוחים כוללת מספר צינורות שונים:

• לחיבור צינור ההתפשטות, שדרכו מים ממלאים את המיכל;
• בצומת הגלישה, לשפוך עודף;
• בעת חיבור צינור הסירקולציה, שדרכו נוזל קירור נכנס למערכת החימום;
• לחיבור צינור הבקרה, שנועד לסלק אוויר ולווסת את מילוי הצינורות;
• נוֹסָף, הכרחי במהלך תיקונים כדי לפרוק נוזל קירור (מים).

כֶּרֶך

נפח מיכל מחושב כהלכה משפיע על משך הפעולה של מערכת המפרקים ו תפקוד ללא הפרעה של אלמנטים בודדים.

מיכל קטן יוביל לכשל של שסתום הבטיחות עקב הפעלה תכופה, ומיכל גדול מדי ידרוש כספים נוספים לרכישה וחימום של נפח המים העודף.

גורם משפיע יהיה גם זמינות של מקום פנוי.

הוֹפָעָה

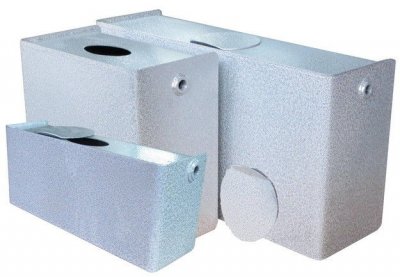

מיכל פתוח - מיכל מתכת שסגור את החלק העליון שלו בפשטות עם מכסה, עם חור נוסף להוספת מים. גוף המיכל יכול להיות עגול או מלבני. האפשרות האחרונה פרקטית ואמינה יותר להתקנה ולחיבור, אך לעגולה יש יתרון של דפנות חלקות הרמטיות.

יתרונות:

• טופס סטנדרטי. ברוב המקרים, מדובר במלבן שניתן להתקין ולחבר למנגנון הכללי באופן עצמאי.
• עיצוב פשוט ללא מספר מופרז של רכיבי בקרה, המאפשרים לך לשלוט בקלות על הפעולה החלקה של המיכל.
• מספר מינימלי של אלמנטים מחוברים, אשר מעניק לגוף חוזק ואמינות במהלך הפעולה.
• מחיר שוק ממוצע, עקב העובדות הנ"ל.

פגמים:

• מראה לא מושך, ללא אפשרות להסתיר צינורות מגושמים בעלי דופן עבה מאחורי פאנלים דקורטיביים.
• יעילות נמוכה.
• שימוש במים כנשא חוםעם נוזלי קירור אחרים, האידוי מתרחש מהר יותר.
• המיכל אינו אטום.
• הצורך בתוספת מים מתמדת (פעם בשבוע או פעם בחודש) עקב אידוי, אשר בתורו משפיע על האוורור והתפקוד התקין של מערכת החימום.
• נוכחות של בועות אוויר מוביל לקורוזיה פנימית של רכיבי המערכת ולהפחתת חיי השירות והעברת החום, ולהופעת רעש.

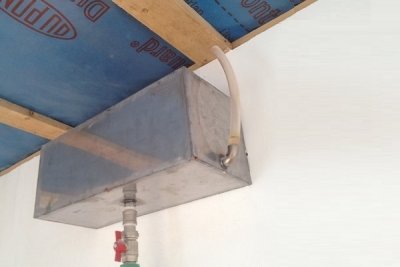

מיקום ההתקנה

המיכל הפתוח מותקן בנקודה הגבוהה ביותר של מערכת החימום. ישנן מספר אפשרויות התקנה:

• בהגשה. הגרסה הקלאסית כוללת התקנת מיכל מעל הדוד. עם עיצוב זה, מים חמים (נושא חום) לא רק זורמים לאורך המעגל, אלא גם חודרים לתוך המיכל, ויוצרים רעש אופייני המזכיר מים רותחים בקומקום.

• בחזרהשיטה זו מאפשרת לכם להימנע מבעיות רתיחה, הודות לטמפרטורה המופחתת של הנוזל.
• מְשׁוּלָבשיטה זו כולל התקנת שני מיכלי התפשטות - אחד בנקודת האספקה ​​של נוזל הקירור, והשני בנקודת ההחזרה. שילוב כזה מאפשר למנוע היווצרות כיסי אוויר במערכת.

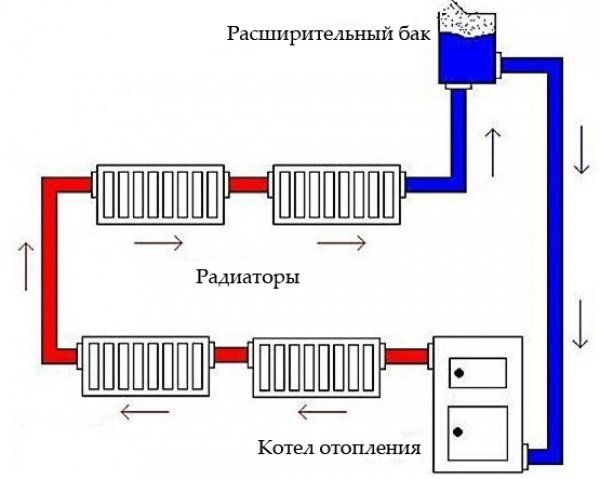

תמונה 2. תרשים של מערכת חימום עם מיכל התפשטות. במקרה זה, היא מותקנת על קו החזרה.

כיצד להתקין נכון

בעת התקנת מיכל התפשטות פתוח, יש מספר המלצות יעילות בהן משתמשים מומחים מנוסים לקבלת תוצאות אמינות:

• חיתוך בצינור ניקוז חירום, כדי למנוע הצפת נוזל הקירור מעל החלק העליון של המיכל.
• בידוד הגוף טַנק.
• מיקום המיכל ישירות מעל הדוד וחיבור אליו באמצעות קו אספקה ​​אנכי.
• בידוד הצינור המחבר את המיכל למערכת הכלליתזה יעזור למנוע פיצוץ בשל העובדה שלנפח המוגבר של נוזל קירור לא יהיה לאן ללכת.
• בידוד צינור הניקוזכדי למנוע הצפת מים כאשר הם קופאים או כדי להגן על עצמך מפני אדים מזיקים של נוזל נגד קיפאון.
• התקנת הצינור (צינור גמיש הממוקם בתוך המיכל) עד לתחתית ממש. זה יעזור לנצל את שטח המיכל בצורה מקסימלית.

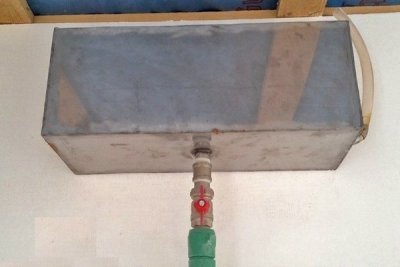

איך להכין את זה בעצמך ממיכלי פלסטיק או נירוסטה

אתה יכול להכין מיכל התפשטות בעצמך. מיכל יספיק לזה. 10-12 ליטר (בהתאם לחישובים המדויקים של נפח נוזל הקירור של המערכת הכללית).

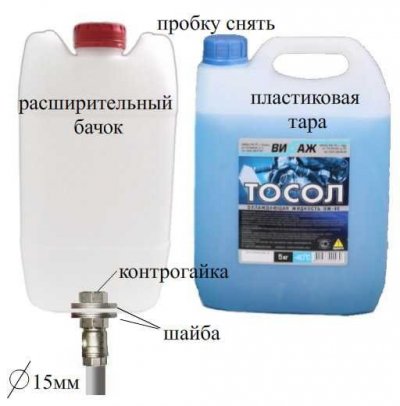

אם יש לכם בסיס מוכן, למשל, מיכל פלסטיק, עליכם לבדוק את הקיבולת שלו (עם בסיס רגיל צנצנות של 3 ליטר), ולאחר מכן חבר את האלמנטים החסרים.

בדרך כלל המיכל עשוי מפלדת אל-חלד עובי 2-4 מ"מ.

כְּלֵי עֲבוֹדָה:

• מכונת ריתוך, אלקטרודות ריתוך;
• מטחנה עם דיסקים מתאימים;
• יריעות מתכת (נירוסטה);
• צינורות;
• ברגים שונים, סט של אביזרים;
• אטמי גומי;
• מברשת, כפפות, מסכת מגן;
• צבע שמן;
• חומרי בידוד תרמי;
• קובץ מתכת;
• רוּלֶטָה;
• תרשים מיכל עם כל המידות.

סימון יריעת מתכת

ראשית, יש צורך לסמן סימונים על יריעת המתכת. לשם כך, אתה יכול להשתמש במפת חיתוך עם חלקי נייר, המאפשר שימוש במתכת עם בזבוז מינימלי. בעת חיבור על גבי יריעה שני חלקים, יש לקחת בחשבון את עובי מעגל המטחנה, אשר יכול "לאכול" כמה מילימטרים.

חיתוך שטחים ריקים

גוף המיכל מורכב מ של חמישה או שישה מלבנים (בהתאם לנוכחות מכסה). במידת הצורך, ניתן לחלק את החלק העליון של המכסה לשני חלקים בצורה נוחה, ריתוך חלק אחד לבסיס וחיבור השני לווילונות.

ריתוך מכשיר ביתי

יש לחתוך את החסר שים את זה בזווית ישרה ותרתך את זהשיטת ההידוק יכולה להיות שונה - גז מושלם עבור 2 מ"מ יריעות פלדה, ועם 3-4 מ"מ טוב לעבוד עם יריעות באמצעות ריתוך חשמלי.

בתחתית התיק יש צורך לעשות חור ולרתך לתוכו צינור, שדרכו ייכנס נוזל הקירור למיכל. הצינור עצמו, בהתאם, מחובר למעגל של מערכת החימום הכללית.

בִּדוּד

מבנה החימום הפתוח מאופיין בהתקנת מיכל התפשטות בנקודה הגבוהה ביותר של המערכת. בדרך כלל, מדובר בעליית גג לא מחוממת, שבה הטמפרטורה בחורף לרוב נמוכה מאפס. בתנאים כאלה, המים במיכל עלולים לקפוא, ולפגוע במערכת כולה. כדי למנוע בעיה כזו, יש לבודד את המיכל בחומרים מיוחדים, למשל, צמר בזלת.

בידוד חום כזה החומר עמיד לטמפרטורות גבוהות, שהוא תנאי הכרחי, מכיוון שהמים במיכל רותחים בטמפרטורות גבוהות.

הוספת שמן

עיצוב המיכל הביתי, בנוסף לצינור הראשי המחבר את המיכל למערכת, אלמנטים נוספים מרותכים:

• לחדש את המערכת או להוסיף נוזל קירור (מים, שמן);
• לניקוז חירום של עודפי נוזל קירור לתוך הביוב.

מים מתאדים מהמיכל דרך החור במכסה ואוויר יכול להיכנס למערכת. זה מוביל להתחממות יתר של הצינורות ולזרימה לקויה של נוזל הקירור. כדי לפתור בעיה זו אנשי מקצוע ממליצים לשפוך מעט שמן לתוך המיכלזה יכסה את פני השטח של נוזל הקירור בשכבה דקה, ובכך ייצור שכבת מגן מפני חדירת אוויר.

חישוב נפח היחידה

הנפח הנדרש של המיכל יהיה סכום של מספר רכיבים:

• 5% מהנפח הכולל של המערכת;
• 2% תוך התחשבות באידוי נוזל הקירור;
• 1% - עתודה למניעת גלישת מים מעבר לקצה המיכל.

כדי לברר את כמות נוזל הקירור במערכת, עליך לסכם את נפח הדוד, צינורות הרדיאטור והחימום, ו 5% הוא חישוב תיאורטי למים.

אם משתמשים בנוזל קירור שונה במערכת, נדרשת התאמה המבוססת על הנורמה המתאימה של התפשטות תרמית של נוזל זה.

תמונות של טנקים

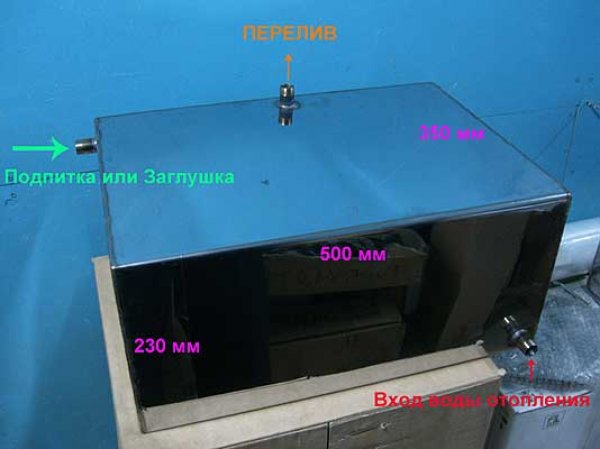

תמונה 3. מיכל התפשטות מסוג פתוח. מידות צידי היחידה ושמות חלקיה מצוינים.

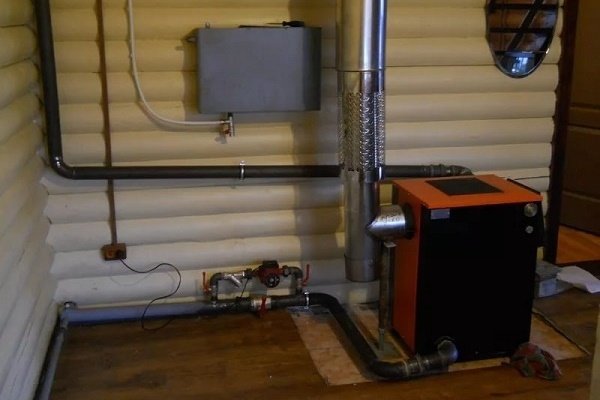

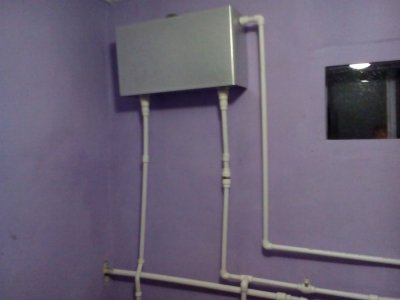

תמונה 4. פתח את מיכל ההתפשטות במערכת החימום. הוא ממוקם ליד הדוד.

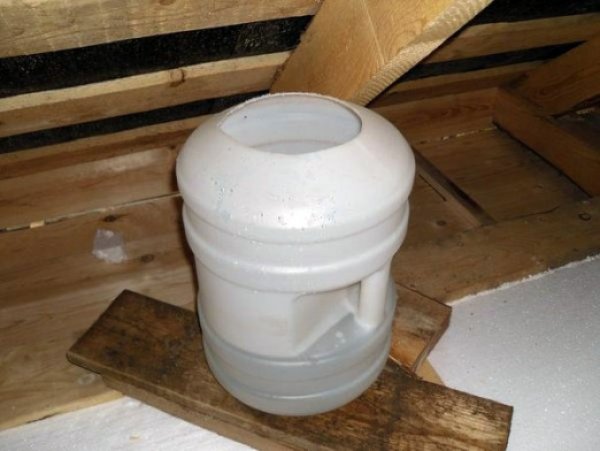

תמונה 5. מיכל התפשטות תוצרת בית עשוי ממיכל פלסטיק. הוא ממוקם בעליית הגג.

סרטון שימושי

צפו בסקירת וידאו של מיכל הרחבה פתוח תוצרת בית עשוי פלסטיק.

דרישות מינימום עבור מיכל ההתפשטות

הפשטות והפונקציונליות של המבנה הפתוח מאפשרות חימום של בתים אפילו עם אספקת חשמל לא יציבה. מיכל ההתפשטות הוא חוליה חשובה בכל שרשרת החימום. לצורך פעולה רגילה, עליו להיות בעל רזרבה מסוימת, אשר יבטיח את בטיחותם של נוזל הקירור ושל מערכת המפרקים כולה.
