חימום כמעט בחינם! משאבת חום לחימום ביתי: עקרון הפעולה של המכשיר

משאבת החום היא אפשרות חימום חלופית בצורת יחידת דחיסת אדים. המכשיר מעביר אוויר חם ממקורות חום קרים למקורות בעלי פוטנציאל גבוה.

אנרגיה מועברת עקב עיבוי של נוזל הקירור והפיכתו לאחר מכן לקיטור. נוזל הקירור עובר דרך מעגל סגור במהלך פעולת משאבת החום. משאבת החום מוציאה חשמל כדי לעבות את האידוי של מחזור הדם הכפוי.

כיצד פועלת משאבת חום לחימום בית?

ההתקנה מורכבת משלושה רכיבים.:

1. גלאי שנועד לאסוף חום.
2. TN ומדחסים.
3. תאי קונדנסר עם מערכת חימום.

מעבה או תא חילופי חום מורכב מצינורות ורדיאטורים.

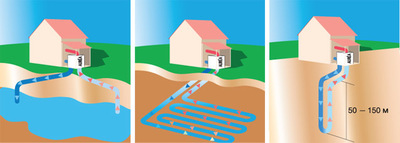

בְּדִיקָה — הוא מוליך שדרכו מסופק חום. גששים תלויים בעקרון הפעולה ובשיטת ההתקנה מחולקים ל-3 סוגים:

• אופקי (מונח בתעלות עפר עמוקות מ-1.2 מטרים ומעלה);
• אֲנָכִי (מונח בבורות עומק עד 200 מטר);
• מַיִם (מונח במאגר מתחת לעומק הקפאה).

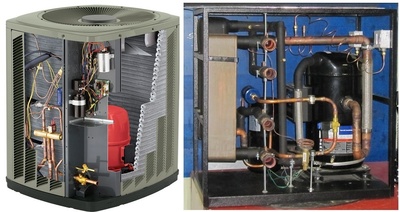

משאבת חום מורכב מ-6 רכיבים.

נוזל קירור הוא חלק מהמבנה הפנימי של המכשיר. הרכיב מכוון למחזור במעגל סגור. בנוסף, להתקנה יש קפילר ומדחס. יש במשאבה מְאַדֶה, אשר מחמם את החומר עקב הטמפרטורה הקרה. קַבָּל עוזר לשמור על חום לשימוש נוסף. ה-TN ממוקם תֶרמוֹסטָט, המאפשר לך להגדיר את הטמפרטורה הרצויה.

סוגי משאבות חום ועקרונות הפעולה שלהן

מטרת ה-TN היא חילופי טמפרטורה בין נושאי אנרגיה. ישנם מספר סוגים של התקנות:

• אֶרֶץ;
• אַנטֶנָה;
• מַיִם.

המתקן מספק לבניין חום ממקורות אנרגיה טבעיים אלה. עקרון ההתקנה והתפעול של משאבות כאלה שונה במקצת. ניתן להשתמש במכשירים גם מסוג פתוח וגם מסוג סגור.

קרקע-מים

סוג הקרקע של טנסי מורכב מ-3 מעגלים. המעגל החיצוני ממוקם באדמה. הוא אוסף אנרגיה תרמית. נוזל הקירור נכנס למשאבת החום. לאחר מכן נוזל הקירור עובר למאייד. שם הטמפרטורה מתחילה לעלות. המעגל האחרון מוצג במערכת החימום בבניין או בבית. זה המקום שבו זרימת מיםבגלל זה, ה-TN נקרא מי תהום.

לעיתים קרובות במערכת כזו נוזל הקירור הוא פריאוןנוזל קירור זה מסוגל להפוך ממצב נוזלי למצב גזי בטמפרטורות נמוכות.

כאשר נוזל הקירור רותח, האדים נכנסים למעבה. לאחר מכן, האנרגיה התרמית נכנסת למעגל האחרון, שם נמצאים המים. לאחר שנוזל הקירור מתקרר, הוא הופך למצב נוזלי ועובר למעגל הארקה. התהליך הוא מחזורי וחוזר על עצמו כל הזמן.

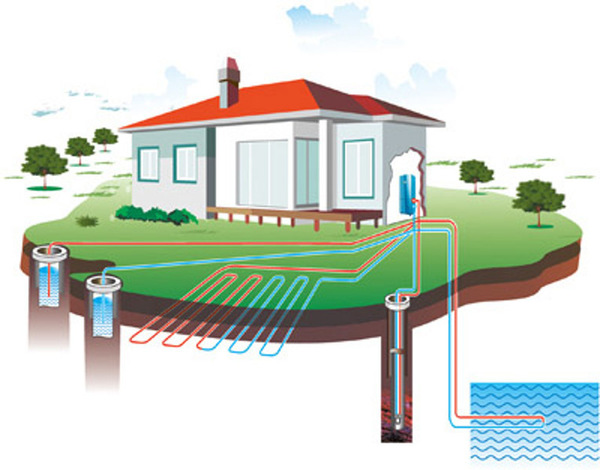

תמונה 1. תרשים סכמטי של התכנון עם משאבת חום מי תהום. נוזל הקירור החם מוצג באדום, הקר בכחול.

מים-מים

עקרון הפעולה של משאבת חום מסוג מים הוא שימוש באנרגיה בטמפרטורה נמוכה והמרתה לחום. משאבת מים למים מורכב מ-3 מעגלים. פריאון משמש כמחליף חום ראשוני.

כאשר נוזל הקירור זורם דרך המעגל, החומר מחומם ל-8 מעלות צלזיוס. לאחר מכן, נוזל הקירור נכנס לגוף היחידה למדחס. בשלב זה, הפריאון כבר נמצא במצב גזי. כאשר נוזל הקירור מתקרר בבניין, הוא הופך לצורה נוזלית. לאחר מכן החומר עובר למעגל הראשון. התהליך חוזר על עצמו.

ייתכן שתתעניין גם ב:

אוטומטי או ידני: כיצד להחליט על מילוי מחדש של מערכת החימום?

המים במערכת יהיו צלולים! תכונות של מסננים לחימום

נמאס לכם מעיצובים סטנדרטיים? רדיאטורים אנכיים לחימום הם הפתרון המושלם

מים-אוויר

עקרון הפעולה של משאבת החום, הפועלת במערכת מים-אוויר, דומה למערכת, כמו מקררטמפרטורת האוויר הנמוכה מתחילה לחמם את הפריאון, הנמצא במעגל הראשון.

היחידה מחוברת למאייד חום ולמעבה. בפולט החום, הפריאון הופך לנוזל. במהלך תהליך זה אנרגיה מועברת למערכת החימום.

במצב נוזלי, פריאון עובר למעגל הראשון ומתאדה שוב, והופך לגז.

אוויר לאוויר

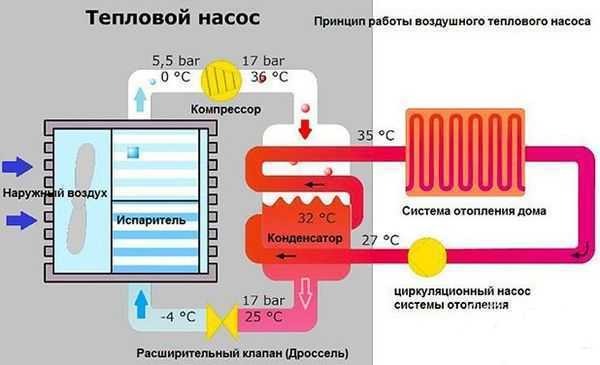

סוג אוויר TN עובד בעזרת מאוורר. המכשיר מכניס אוויר חיצוני למעגל עם מאייד. הוא מכיל פריאון, אשר מתחמם ומתפשט. הקיטור עובר למדחס ומתחמם. זה קורה עקב השפעת לחץ מוגבר.

לאחר המדחס, הפריאון נכנס למעבה. שם, החומר מאבד אנרגיה תרמית ומתקרר. נוזל הקירור הופך לנוזל והחום שנוצר, אותו שמר המעבה, משמש לחימום הבנייןכאשר הפריאון מתקרר, הוא חוזר למאייד והתהליך חוזר על עצמו.

כדי לשפר את יעילות משאבת החום, מומלץ להשתמש במחליף חום בין פולט החום למאייד. שסתום מצערת. מחזור ייצור חום זה נקרא עקרון קרנו ההפוך. כדי להפוך את התהליך לאוטומטי, רכיבי בקרה כלולים במערכת.

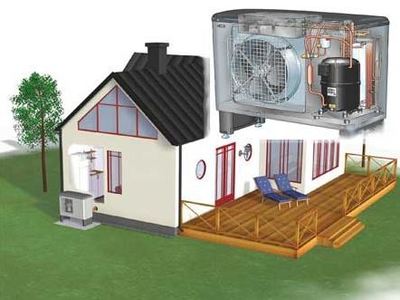

תמונה 2. התקן משאבת חום אוויר-לאוויר. פריאון משמש כמאייד.

פעולת המעגל הפנימי

עקרון הפעולה של משאבת חום זהה במעגל הפנימי. לחימום או קירור חדר השתמשו ברצפות חמות עם מים כנשא חוםחימום פנימי מורכב מהתקנת צינורות או רדיאטורים בכל חדר. בהתאם לסוג משאבת החום, המעגל הפנימי משמש כמזגן או סליל מאוורר.

הקונטורה הפנימית היא קבל שמקרין חום לסביבה החיצונית.

סרטון שימושי

צפו בסרטון שמסביר כיצד פועלת משאבת חום.

תכונות של פעולת המכשיר

בעת בחירת סוג כזה או אחר של משאבת חום, שימו לב לנוחות השימוש במכשיר. אם המעגל החיצוני נמצא במים, אזי התקנתו מתאימה לבתים פרטיים עם מיקום קרוב של מאגר. במקרים אחרים, ה-TN יכול להחליף חימום מרכזי בדירה.
