צריכים לפתור באופן זמני את בעיית חימום הבית? גופי חימום לדודי חימום יספיקו.

גוף חימום עבור מעגל החימום - זהו גוף חימום, אשר קבוע ברדיאטור של חימום מים, דוד ותנור אינפרא אדום.

המכשיר מבצע חימום נוזל הקירור, אשר נע לאורך הקונטורה ופולט חום לסביבה. בשל כך, החדר מחומם.

חימום מים עם גופי חימום

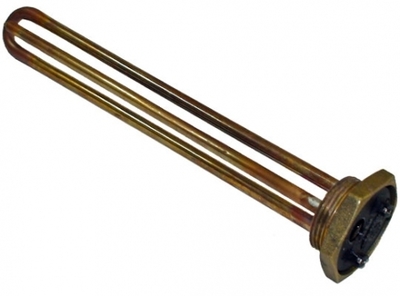

TEN הוא מכשיר המשמש כ מקור חימום ראשוני או עזר.

אזור יישום: האם זה מתאים לדודי חשמל ולקולות חימום?

המכשירים מומלצים לשימוש בחימום מבנים. עם שטח קטן, אשר משמשים לעיתים רחוקות בתקופת הסתיו-חורף. למטרה זו, האלמנט מוכנס לתוך רדיאטור בעל ממדים מרשימיםגופי חימום משמשים בעיקר לחימום מוסכים, בתי קיץ וחצרים אחרים.

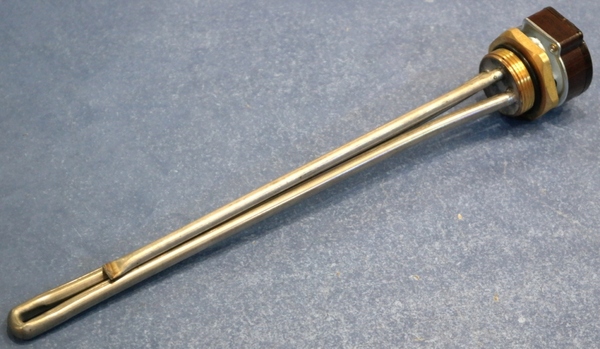

תמונה 1. גוף חימום לרדיאטור עם ווסת, הספק 1.5 קילוואט, יצרן - "Tormec", אוקראינה.

הם משמשים גם לחימום מבנים פרטיים בני קומה אחת, אך לעיתים רחוקות מאוד עקב עלות חשמל גבוהה. כאן הם מותקנים לעתים קרובות לא כמקור חימום עיקרי, אלא כמקור חימום עזר במקרה של הפסקת גז.

רכיבי הכוח הללו מחוברים לא רק למערכת האוטונומית של הגז חימום, אלא גם ל קוֹנטוּר, אשר פועל על דלק מוצק. זה חשוב במיוחד כאשר לתושבי הבית אין הזדמנות להוסיף באופן קבוע פחם או עצי הסקה לתא האש, כמו גם לפקח על הלחץ והטמפרטורה בתוך המערכת.

לְעַצֵב

עיצוב המכשיר:

• מִסגֶרֶתהוא עשוי מצינור מרותך חשמלית או צינור נמתח מוצק. חומר - נירוסטה או פלדת פחמן, ציפוי - כרום או ניקל, חתך - עגול או שטוח. קוטר הצינור תלוי בדגם המכשיר.

• מִלוּיזהו חול קוורץ או תערובת של תחמוצות מגנזיום גבישיות.
• סְלִילִיזהו גוף החימום של המכשיר. הוא עשוי מחוט ניכרומי.
• מוט מגע באיטום.
• חומר איטום.
• מְבַדֵד.

יתרונות וחסרונות

יתרונות המכשירים:

1. ניקיון אקולוגי מעגל חשמלי, מכיוון שהמכשיר אינו דורש דלק, אשר שריפתו משחררת חומרים מזיקים לסביבה;
2. יוצר עיצוב אוטונומי חימום שאינו תלוי בגז או בדלק מוצק;
3. קוֹמפָּקטִי מידות;
4. מבחר גדול של מכשירים כוח שונה;
5. התקנה קלה;
6. בְּטִיחוּת ניצול;
7. ישנם דגמים עם תֶרמוֹסטָט, שבזכותו תהליך החימום אוטומטי.

חסרונות של אלמנטים:

• עלות גבוהה מקור חום (חשמל);
• הֶתקֵן לא ניתן לתיקון, אם הסליל לא תקין.

זנים

ישנם מספר סוגים של גופי חימום:

1.

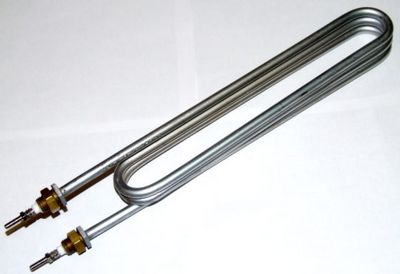

   מכשירים צינוריים. מכשיר זה הוא הפופולרי ביותר בקרב המשתמשים. חום מועבר באמצעות הסעה, הולכה או קרינת אינפרא אדום.

   נחושת, נירוסטה, קרמיקה ופלדה משמשים כחומר גוף. אורך — מ-200 עד 6000 מ"מקוטר הצינור משתנה. מ-5 עד 18 מ"מההספק תלוי בדגם והוא 0.3-2.5 קילוואט.

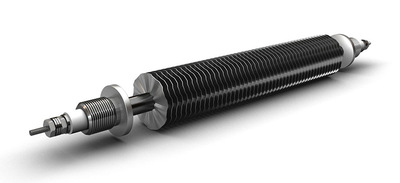

2. מכשיר עם סנפירים. זהו שינוי של גוף חימום צינורי. דגם זה מאופיין במספר רב של לוחות פלדה דקים, הממוקמים לאורך כל הגוף. יתרונות - מהירות חימום גבוהה, שבזכותה החדר מחומם במהירות. המכשיר מומלץ לשימוש בתנורי חימום מסוג אוויר.
3. מודל בלוק. מדובר בכמה מכשירים צינוריים המקובעים על בסיס תושבת אחת. למכשיר יש עוצמה גבוהה, כך שהוא מחמם את החדר במהירות. הוא משמש בחיי היומיום ובתנאים תעשייתיים. עוצמת המכשיר היא 5-10 קילוואט.
4. התקן מחסניתהם עשויים צינור עם טבעת אחת חופשית. חומר הגוף הוא פלדה מלוטשת. לדגמים כאלה יש הספק גבוה והם משמשים בעיקר במתקנים תעשייתיים.

כיצד לבחור גופי חימום לסוללות ודודי חשמל

ישנם מספר קריטריונים בסיסיים לבחירת מכשיר.

כּוֹחַ

בעת בחירת עוצמת המכשיר, נלקחים בחשבון הגורמים הבאים:

1. כּוֹחַ העברת חום קווי מתאר;
2. מְדִינָה חיווט חשמלי;
3. מְרוּבָּע בניין מחומם.

מומלץ לרכוש מכשיר שההספק שלו נמוך מתפוקת החום המקסימלית של מערכת החימום.

אי עמידה בתנאי זה תגרום לכיבוי מתמיד של גוף החימום, מה שיגרום לו להישבר.

בבניינים עם חיווט ישן, ההספק המותר של המכשיר הוא 1.5-2 קילוואטשימוש במכשיר חזק יותר יגרום לשקע להתלקח. להפעלה בטוחה של גוף החימום, מומלץ להחליף את החיווט בחיווט חדש.

סוג רשת החשמל

הֶתקֵן עד 3 קילוואט פועל משקע חשמלי ביתי רגיל 220 וולט. כדי להשתמש במכשיר בעל הספק גבוה יותר, מתבצע חיווט רשת תלת פאזית 380 וולט.

מפרט טכני

בעת בחירת גוף חימום, שימו לב למאפיינים הטכניים:

• חוֹמֶר מארזים - מתכת או קרמיקה עמידים בפני קורוזיה;
• כיוון חוטים תקעים - ימין או שמאל;
• קוטר אוגן - מ-0.5 עד 1.25 אינץ';
• אורך - מ-200 עד 6000 מ"מ.

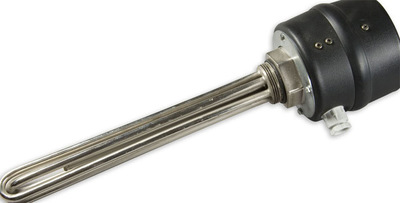

זמינות של תרמוסטט

תרמוסטט הוא מכשיר עבור בקרת צריכת חשמל אוטומטית גוף חימום. היעדרו מוביל לצריכת אנרגיה מוגברת.

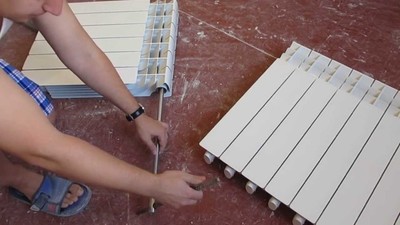

כיצד להתקין במערכת במו ידיך

אלגוריתם להתקנת גוף חימום ברדיאטורים:

1. כבה את אספקת המים ולנקז את נוזל הקירור מהמעגל;
2. לְהוֹצִיא תקע הסוללה התחתון ולהחליף אותו בגוף חימום;
3. לְהִתְפַּתֵל תֶקַע;
4. לְהַתְקִין אֶלֶקטרוֹנִיקָה;
5. להפעיל את המים.

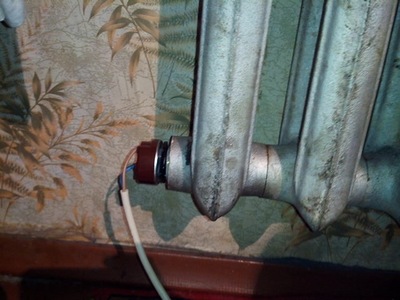

מאפייני התקנה ברדיאטורים מברזל יצוק ואלומיניום

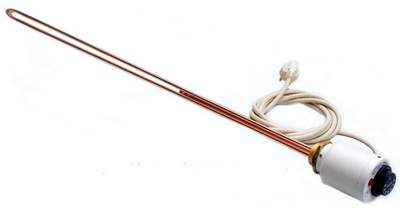

בעת בחירת מכשיר, חשוב לקחת בחשבון איזה סוג של רדיאטור הוא מותקן בו. חלק מהמכשירים מיועדים עבור אֲלוּמִינְיוּם סוללות, ואחרות עבור בַּרזֶל יְצִיקָהאסור להשתמש בגוף חימום למעגל שאינו מיועד לכך.

כיצד להתקין מכשיר לשימוש במוסך ובבית פרטי

ללא קשר לסוג החימום, בעת התקנת גוף חימום לחימום מוסך או בית פרטי, יש להקפיד על הכללים הבאים:

• המקום מצויד מערכת אוורור איכותית;
• לא ניתן לשמור קרוב חומרים דליקים כמקור חום, אחרת תתפרץ שריפה;
• ההתקנה בעיצומה נתיכים, אם מספר רב של מכשירי חשמל נמצאים בשימוש בחדר כדי למנוע עומס יתר על רשת החשמל וקצרים חשמליים;
• הֶתקֵן אל תשאיר ללא השגחה;
• אסור על רדיאטור המצויד בגוף חימום, נעליים יבשות, בגדים וכל פריט אחר.

אם המכשיר מותקן במערכת חימום של הגראז', מומלץ להשתמש במסנן באורך של לא יותר מ-6 מטרים. במקרה של נחשול מתח, הוא יכבה את המכשיר וימנע ממנו להישבר. הכבל נשמר במצב כזה שהוא לא יתכופף או יתקפל.

גופי חימום לחימום חלל מוסך אינם משמשים יחד עם קונווקטורים חשמליים, שכן הדבר יוצר עומס מוגבר על הרשת.

כיצד לחשב את עוצמת גוף החימום

כדי לחשב את עוצמת גוף החימום, השתמשו בנוסחה:

P=0.0011*m(Tk-Tn)/T.

כָּאן מ' — זוהי המסה של מקור האנרגיה, תודה- טמפרטורת הנוזל לאחר החימום, ט.נ. — טמפרטורת נוזל הקירור לפני החימום, ו ט — הזמן שלוקח לחמם את הנוזל לטמפרטורה מקובלת.

מניעת תקלות

אמצעי מניעה למניעת תקלות במכשיר:

• להשתמש כנשא חום מים מזוקקים בלבד, מכיוון שמים מהברז גורמים להיווצרות אבנית על הגוף;
• הַתקָנָה התקני זרם שיורי, אשר מכבה את גוף החימום במקרה חירום;
• הוֹצָאָה לְפוֹעַל אֲטִימוּת התקן להגנה מפני חשמל סטטי של הרדיאטור;
• אי אפשר להדליק ולכבות אותו לעתים קרובות אלמנט, שכן הדבר מקצר את חיי השירות שלו;
• אסור להתקין את המכשיר במקור חימום או ברדיאטור ללא הארקה.

סרטון שימושי

צפו בסרטון שמראה כיצד להתקין גוף חימום ברדיאטור אלומיניום.

מַסְקָנָה

גוף חימום הוא מכשיר שיוצר חום בבית. מערכת חימום בטוחה ויעילה. אם מקפידים על כללי ההפעלה, המכשיר יחזיק מעמד זמן רב. במשך מספר שנים.
