ושהיה חמימות בכל פינה! כיצד לחבר כראוי סוללת חימום בדירה
הפעלה שגויה של רדיאטורי חימום - הגורם שגורם לרוב לבעיות במהלך הפעולה.
שגיאות בהתקנת רכיבים אחרים ובחירה שגויה של סוג המערכת משפיעות גם הן לרעה על השימוש במכשירי חימום.
כיצד לחבר נכון סוללות בבניין דירות
אפשרויות החיבור תלויות במספר הצינורות המשמשים לחיבור הדוד לרדיאטורים. ישנן שתי שיטות:
- צינור אחד יוצא מהדוד, מקיף את הרתמה במעגל, מכניס את הסוללות בדרך וחוזר לנקודת ההתחלה. שיטת התקנה זו קלה ליישום.
- החצי הראשון של המערכת יוצא מהגוף החימום, מבקר בכל הרדיאטורים, מתחבר אליהם פעם אחת בלבד. בחלק הקיצוני והמרחוק ביותר, הוא נעצר והחלק השני מתחיל. האחרון עובר גם הוא דרך כל הסוללות, ומתחבר בצד השני. הנקודה הסופית שלו היא הקלחת.
הבחירה תהיה תלויה בתקציב, כי לשתי האפשרויות יש יתרונות על פני השנייה.צינור יחיד קל יותר להתקנה וזול יותר, ולכן הוא משמש בבנייני דירות. צינור דו-צינורי מורכב ויקר יותר, אך אמין יותר, ולכן מומלץ לבניינים פרטיים.
תוכניות לחיבור נכון של רדיאטורים למערכת החימום
הצינורות מחוברים לרדיאטורים בשלוש דרכים:
- אפשרות אלכסונית מרמז על חיבור הזנה לציר העליון בצד אחד של הסוללה, והחזרה לציר התחתון בצד השני. סוג זה מאופיין ביעילות תפעולית גבוהה ובחימום מהיר של מקטעים, ללא קשר למספרם ולמרחקם מהדוד.

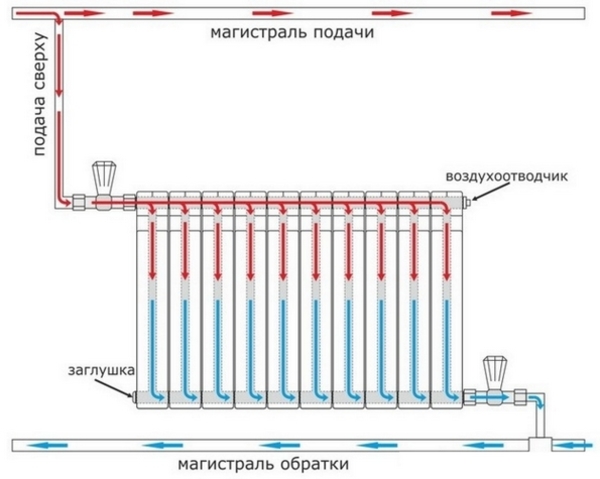

תמונה 1. תרשים של חיבור אלכסוני של רדיאטור חימום. מעגל האספקה נמצא בצד שמאל למעלה, מעגל החזרה נמצא בצד ימין למטה.
- תַחתִית החיבור מתבצע לאורך ציר אחד. לשם כך, צינור ההזנה נחתך בקצה אחד של הרדיאטור, וצינור ההחזרה נחתך בקצה השני. שיטה זו משמשת בתדירות נמוכה יותר מאחרות בשל יעילותה הנמוכה.

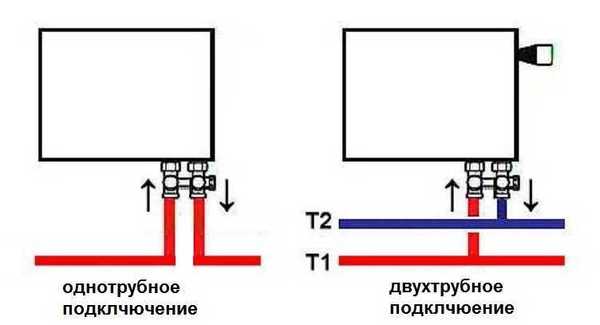

תמונה 2. תרשים של החיבור התחתון של סוללות עבור מערכת צינור אחד (משמאל) ועבור מערכת דו-צינורית (מימין).

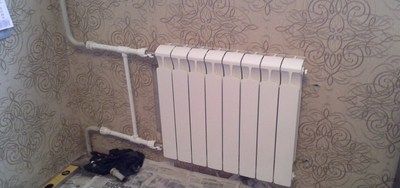

- צְדָדִי ידוע גם בשם חד-סטרי. צינורות מסופקים מצד אחד במישור אנכי. שיטה זו מבוקשת מאוד בחדרים קטנים ובדירות.
ניתן להשתמש בכל סוג חיבור כפי שהם לא תלויים במערכת החימוםאבל בעבודה של שילובים שונים ישנם ניואנסים שמומלץ לשים לב אליהם.
הַפנָיָה. פריסת צינור יחיד משולבת בצורה טובה יותר עם תחתית ודפנות חיבורים, וחיבור דו-צינורי - עם אלכסון.
שיטות חיבור שגויות
רדיאטורים מותקנים בדרך כלל ללא בעיות, אך לא ניתן לומר את אותו הדבר על חלק מרכיבי המערכת.
ראש התרמוסטט
שגיאות במהלך התקנת המכשיר מובילות לירידה ביעילות התפעול. הגורמים הנפוצים ביותר לבעיות הם:
- מיקום ראש אנכי יש לעשות זאת כך שלא יבלוט הצידה, ויפריע להליכה או לניקוי. זה מוביל לחימום המפוח, מכיוון שנוזל הקירור עולה מהשסתום כלפי מעלה. כדי לתקן זאת, יש צורך להפסיק את הפעולה, לפרק את המכשיר, ואז להתקין אותו שוב, ולהניח אותו אופקית.

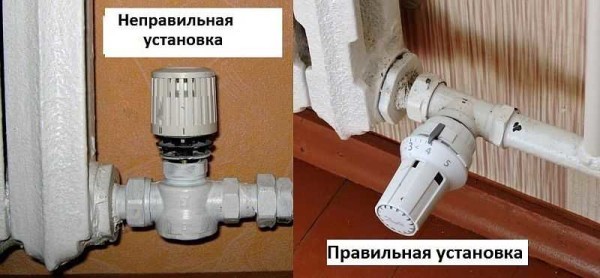

תמונה 3. חיבור אנכי שגוי של ראש התרמי לסוללה (משמאל), מיקום אופקי נכון (ימין).
- הצבת ראש התרמי בנישה או בחללים סגורים דומים. זה מוביל לירידה בהסעה: חום מתמקם בנפח סגור, מצטבר ומוחזר בצורה שגויה מהקירות הסובבים. לפיכך, יעילות החימום פוחתת.
- התקנת וילונות כך שיכסו את ראש התרמי. גורם זה מוביל לקביעה שגויה של טמפרטורת החדר על ידי המכשיר. המפוח מפסיק לפעול כשצריך. פתרון לבעיה זו — הצבת החיישן על קיר שאינו מכוסה על ידי חפצים מיותרים. רוב ראשי התרמיה מותרים להתקנה במרחק של עד שני מטרים מצינורות.
- התאמה איכותית של המכשיר גם היא משחקת תפקיד חשוב. מומלץ להזמין מומחה שיבדוק את הפעולה הנכונה, ובמידת הצורך, ישנה את המאפיינים.

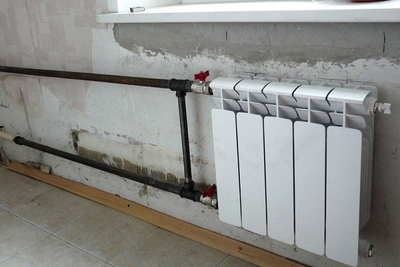

לַעֲקוֹף
בעיות במכשיר מתעוררות בדרך כלל כאשר רדיאטורים מוחלפים על ידי אדם לא מוסמך. זה נכון במיוחד במקרים בהם ברזל יצוק מוחלף בחומר אחר.
שתי הטעויות הנפוצות ביותר הן:
- התקנת שסתום כדורי על צינור אספקה מעקף, שנועד להפעיל מים במערכת. נוזל הקירור כולו לא אמור לעבור דרך המכשיר: רק חלק קטן ממנו, המספיק לפעולה.
- המעקף מחובר לצנרת דרך מערבל עם שסתום תלת-כיווני. תיאורטית, זה מאפשר לך לווסת את תפוקת החום של הדוד, אבל בפועל זה מוביל נזק למכשיר.
שתי השגיאות קלות למדי לתיקון על ידי שינוי עקרון חיבור העוקף. יש גם כמה כללים שכדאי לשים לב אליהם:
- אסור להתקין מעקף על צינור חופשי בבנייני דירות.
- זה אסור התקנת שסתומי סגירה ואביזרים.
- מוּתָר הקטנת צינורות בגודל טיפוסי אחד.
- במערכת כבידה לא נדיפה משאבה נדרשת, והוא מחובר באופן בלעדי למעקף.
תְשׁוּמַת לֵב! הבעיות שהוזכרו נוגעות רק לבנייני דירות מרובי שבהם הם להוביל לחוסר איזון במערכת כולההתוצאה של שגיאות כאלה היא ירידה בכמות החום המתקבלת על ידי שכנים לאורך הקו הראשי.
סוגי ההתקנה שתוארו לעיל אינם רצויים, אך לעיתים רחוקות גורמים לתאונות בבניינים פרטיים. זאת בשל היעדר משתמשים אחרים שעשויים להיות בעלי תצורת מערכת שונה שלא ניתן לשלב עם השאר.
סרטון שימושי
צפו בסרטון שמסביר כיצד לחבר בצורה הטובה ביותר רדיאטור בבניין חדש.
פעל לפי הכללים — חִיוּנִי!
חיבור נכון של רכיבים מבטיח פעולה ארוכת טווח של מכשיריםמומלץ להזמין מומחה חימום לבדיקה או ביצוע התקנה.
