כיצד להתקין רדיאטורים לחימום בצורה נכונה במו ידיכם: תיאור פשוט וברור

הכרת הניואנסים של איך לנהל את התהליך בצורה נכונה התקנת רדיאטורים לחימום יספק חימום אמין, איכותי ועמיד חֲצֵרִים.

בעת התקנת סוללות בעצמכם, חשוב לפעול לפי כללי ההתקנה ותקני SNiP.

כללים כלליים להתקנה עצמית של סוללות

מתאים לכל הסוללות, ללא קשר לסוגן:

• בהכרח מתבצע חישוב כמות נוזל הקירור, אשר הסוללה יכולה להכיל;
• מַיִם במערכת החימום חפיפות, לאחר מכן הצינורות מפוצצים באמצעות משאבה;
• נוכחות היא חובה מפתחות מומנט;

• חושב ונבחר בתחילה אפשרות חיבור מתאימה סוללות;
• רדיאטורים מותקנים בזווית מסוימת כדי למנוע הצטברות של מסות אוויר בהם, אחרת יהיה צורך להסירן דרך פתח אוורור;
• בבתים פרטיים מומלץ להשתמש בצינורות העשויים מ מתכת-פלסטיק, בדירות - החל מ מַתֶכֶת;
• הסרט המגן מוסר רק ממכשירי חימום חדשים לאחר השלמת ההתקנה.

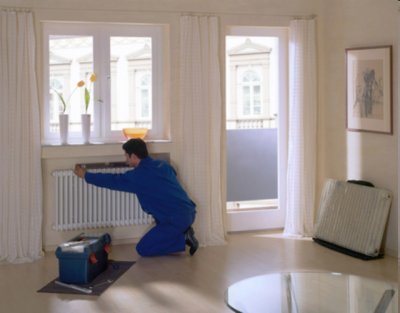

שלבי התקנת רדיאטור חימום בדירה במו ידיכם

ההתקנה מורכבת מהשלבים הבאים.

הכנת הכלים

תצטרכו:

• עִפָּרוֹן לסימון;
• רוּלֶטָה למדידות;

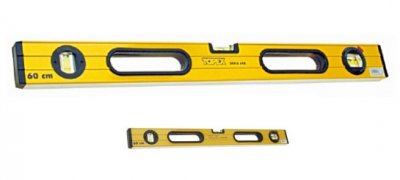

• מפלס הבניין ליישר את המכשיר עם קו הרצפה האופקי;



• צְבָת;
• לִקְדוֹחַ עם מקדחות הניתנות להחלפה;
• מַברֵג;
• סט מפתחות;
• סְחִיטָה;
• פטמות, צינורות מושחלים, פינות;
• עגורן מייבסקי, נדרש לשחרור אוויר;
• שסתומי סגירה, מאפשרים לך לבודד את הסוללה ממערכת החימום.

בחירת המקום הנכון

בעת בחירת מיקום לרדיאטור, יש להקפיד על המלצות המומחים:

• נבחר מיקום מכשיר החימום במרכז פתח החלון;

• פער מהרצפה לא פחות מ-8 ס"מ ולא יותר מ-14 ס"מ;
• כדי למנוע ירידה במחוון ההספק התרמי, יש להניח את הסוללה במרחק מאדן החלון. כ-11 ס"מ;
• מהקיר האחורי של הרדיאטור לקיר לא פחות מ-5 ס"מ, מרחק זה יבטיח הסעת חום טובה.

שקעים מדויקים יותר מחושבים כאשר נבחר סוג מסוים של סוללה ומחושב מספר המקטעים.

מתכוננים לחיבור

ראשית, נוזל הקירור מרוקן. לאחר מכן, הוא מחובר לקיר. סוגריים מיוחדים או שהם בודקים את האביזרים הקיימים.

בדקו את הקירות לאיתור פגמים אפשריים. אם ישנם כאלה. סדקים וחורים ממולאים בטיט צמנטלאחר הייבוש, יש לאבטח את בידוד נייר הכסף.

מגוון אפשרויות גימור הקירות הוא נרחב למדי.

בחירת סכימת חיבור

קיים 3 אפשרויות חיבור רדיאטורים למערכת החימום:

• שיטה נמוכה יותר, ההידוק מתבצע בתחתית מקור החימום, מצדדים שונים;
• לרוחב (חד צדדי) חיבור, המשמש לרוב עם חיווט אנכי עם כניסה לאחד מצדי הסוללה;
• אֲלַכסוֹנִי החיבור מרמז על מיקום צינור האספקה ​​​​על גבי הסוללה, וצינור החזרה בצד הנגדי בתחתית.

תיאור התהליך

רצף משנה:

• מפורקים רדיאטור ישן;

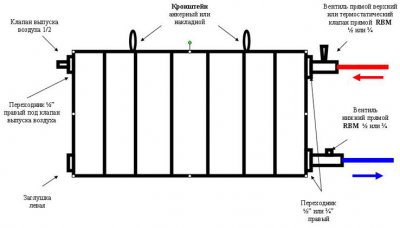

• התקנת פתח אוורור, תקעים מוברגים לתוך החורים הפתוחים של הקולטים. מתאמים משמשים עבור קוטרי צינורות שונים.

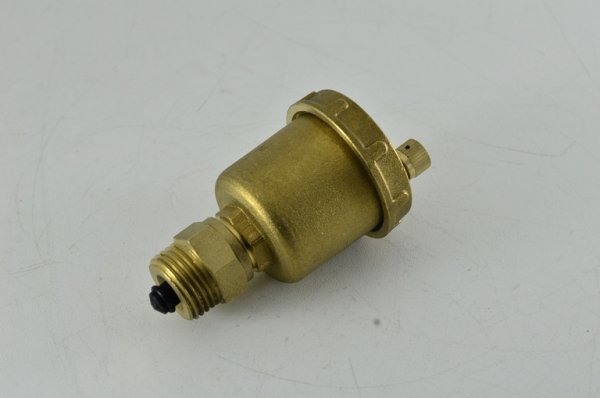

  תמונה 1. פתח אוורור אוטומטי 1/2, כולל שסתום סגירה, יצרן - "TIM".

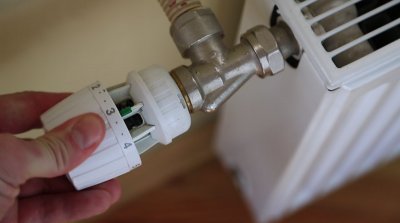

• להתקנה שסתומי סגירה ובקרה, שסתומי כדור קבועים בתחילה בכניסות וביציאות;

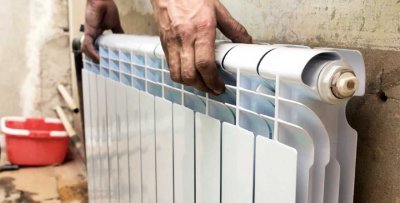

• תיקון הרדיאטור ל סוֹגְרַיִם;
• הִצטָרְפוּת צינורות מוצא ואספקה מתבצע באמצעות הברגה, ריתוך, לחיצה ולחיצה;
• לִשְׁלוֹט מערכת מורכבת: מים מסופקים בלחץ נמוך כדי לבדוק דליפות אפשריות ופגמים בהרכבה.

כיצד להתקין נכון סוגים שונים של רדיאטורים

ישנם כמה ניואנסים להתקנת כל סוג של סוללה.

בַּרזֶל יְצִיקָה

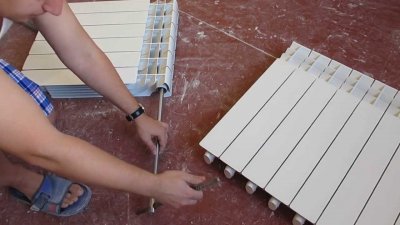

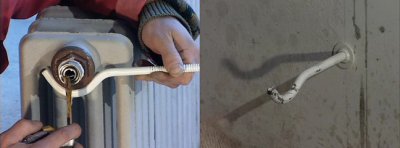

ההבדל מהמעגל הסטנדרטי הוא שעבור סוללות מסוג זה בתחילה, נוצרים חלקים באמצעות מפתח רדיאטור.

הפטמות ספוגות בשמן ייבוש ומתוקנות ידנית. על 2 שרשוריםבמקרה זה, נדרש אטם. לאחר מכן, מפתחות הרדיאטור מוכנסים לחורי הפטמות ומהודקים.

לאחר שהסוללה נלחצה, מורחים עליה שכבת פריימר והיא נצבעת.

אֲלוּמִינְיוּם

מעברים לפי התוכנית הסטנדרטית של אחת משלוש אפשרויות קשרים.

הניואנס היחיד הוא שסוללות אלומיניום קבועות הן לקיר והן לרצפה. עבור האפשרות האחרונה, השתמשו טבעות הידוק מיוחדות על הרגליים.

על ידי התאמת המרחק בין הרדיאטור לקיר, לרצפה ולאדן החלון, ניתן להגדיל או להקטין את רמת תפוקת החום מהסוללה.

בעת התקנת מקורות חימום מאלומיניום פעל לפי ההוראות שסופקו. אם ההמלצות מצביעות על שימוש בנוזל קירור, עליך להשתמש רק בו.

התקנת המסך מול הרדיאטור יגדיל את מידת היעילות.

סוללות כאלה מתאימות להתקנה בבתים פרטיים עם חימום אוטונומי.

פְּלָדָה

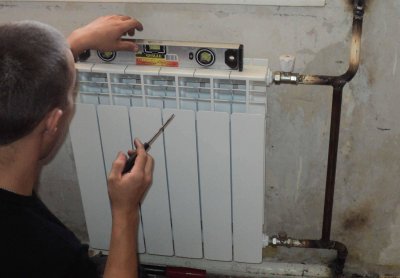

נקודה חשובה בקשר היא בדיקת אופקיות סוללות. כל סטייה תפחית את יעילות הפעולה.

בנוסף לתושבות קיר, נעשה שימוש בפריטים הבאים: מעמדי רצפה לקיבוע נוסף.

אחרת, נעשה שימוש בתוכניות חיבור סטנדרטיות.

בי-מתכתי

בסוללות כאלה מותר בנייה או הסרה של חלקים מיותרים. הם כבר צבועים. החלקים מחוברים יחד צעד אחר צעד מלמטה ומלמעלה, ללא עיוותים.

כמו בתכנית הסטנדרטית, נדרש טיפול מקדים של הקיר.

סרטון שימושי

צפו בסרטון, אשר מדבר על תוכניות שונות לחיבור רדיאטורים לחימום בדירה.

תקני SNiP

תקנים קבועים בבירור מגדירים את השגיאות המותרות בהתקנת רדיאטורים.

הנחיות פרמטריות עיקריות:

• מרחק מאדן החלון לרדיאטור - 10 ס"מ;
• מהסוללה ועד לגובה הרצפה - 12 ס"מ (לא פחות מ-10 ס"מ ולא יותר מ-15 ס"מ);
• מהקיר למקור החימום לא פחות מ-2 ס"מ.

בהתאם ל-SNiP, ללא קשר לתכנית החיבור שנבחרה, מומלץ לבצע את החיבור ברצף הבא:

• הַגדָרָה מקומות לקיבוע מחברים (לפחות 3 חלקים);
• הַרכָּבָה סוֹגְרַיִם לקיר באמצעות מלט או דיבלים;
• הַתקָנָה אלמנטים מרכיבים רַדִיאָטוֹר;
• הַתקָנָה סוללות;
• חיבור לצינורות מערכת חימום;
• הַתקָנָה פתח אוורור;
• הֲסָרָה סרט מגן.

לא קשה להתקין רדיאטור בדירה במו ידיכם, אבל אם יש לכם ספקות, עדיף לפנות למומחים.
