האם הפופולריות שלו מוצדקת? מערכת חימום דו-צינורית של בית פרטי: מהי, התוכניות שלה
בנייני מגורים מודרניים חייבים להיות מצוידים בתקשורת למגורים תקינים של האנשים בהם, זה חל גם על תקשורת חימום, אשר מחולקים לשני סוגים: מערכות צינור אחד ומערכות דו-צינוריות.
צינור יחיד מערכות חימום מרכזיות משמעותית יותר חסכוני וקל יותר לבנייהמים חמים זורמים לתוכם ויוצאים דרך צינור יחיד דרך רצפות הבית, אל התקני חימום המחוברים בטור למערכת זו.
מערכת חימום בצינור יחיד היא לעתים קרובות האפשרות המועדפת עבור בתים קטנים בעלי קומה אחת ללא שטח מרתף נוסף. עם זאת, ההעדפה האמיתית של רוב המהנדסים היא שני צינורות.
תוֹכֶן
למה לבחור שני צינורות?
המאפיין העיקרי של מערכת חימום דו-צינורית נחשב לחימום אחיד של מכשירי חימום על רצפות הבית ו תפוקת החום הגבוהה ביותר ממכשירי חימום.
לכן, בתקופה הסובייטית, בפרט בבניינים מתקופת סטלין, בבניינים של הנומנקלטורה הסובייטית וכו', נעשה שימוש רק במערכת חימום דו-צינורית.
אז, למרות העובדה שההתקנה שלהם יקרה בהרבה, סוג ההתקנה של המערכת עם שני צינורות משמש לעתים קרובות יותר כיום, מכיוון סוג זה אוניברסלי עבור רוב המבנים ויכול להתאים לכל סוג של בנייה.

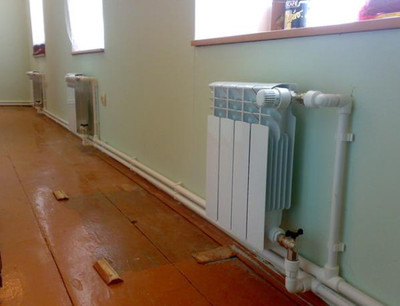

מערכת שני הצינורות נקראת כך משום שהמים החמים זורמים דרך צינור אחד לרדיאטורים ודרך השני - משם. מכשירי חימום במערכת להתחבר בו זמנית, והמרחק למקור החום (דוד או קולט) אינו משפיע על הטמפרטורה הפנימית שלהם.
יתרונות וחסרונות עיקריים
למערכת יש הרבה חִיוּבִי שְׁטוּיוֹת:
- מים חמים מסופקים למכשירי החימום המותקנים בבית עם אותה טמפרטורה;
- ניתן להתקין בקלות תרמוסטטים על סוללה או רדיאטוריםבעזרתם, מהירות זרימת המים לתוך מכשיר החימום, ובהתאם, הטמפרטורה מווסתת;
- אפילו אם אחד ממכשירי החימום מתקלקל או נכשל, זה לא ישפיע על ביצועיהם של אחרים;
- המערכת פועלת בבניינים עם כל סוגי התצורות ומספר הקומות.
עם זאת, ישנם גם פגמים:
- הרבה צינורות, צינורות עלייה, חיבורים ואלמנטים אחרים;
- בפני עצמו ההתקנה מסובכת וגוזלת זמן;
- עלות גבוהה, בהשוואה למערכת בעלת צינור אחד.
סוגי מערכות
ישנם מספר סוגים של מערכות חימום דו-צינוריות.
לִפְתוֹחַ
במערכת כזו צריך מיכל התפשטות, מכיוון שהמים המחוממים מתפשטים. מיכל ההתפשטות קולט את המים הנותרים לאחר הקירור, בעת החזרה, וכאשר הוא מתרוקן אם יש נפח עודף. משאבה אינה בשימוש כאן.

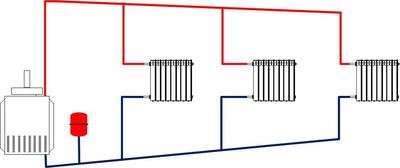

תמונה 1. תרשים של מערכת חימום פתוחה דו-צינורית. מים זורמים דרך המבנה ללא עזרת משאבה.
נוזל קירור (בעיקר מים) עובר דרך הצינור באופן טבעי. זה קורה מכיוון שלמים חמים יש צפיפות גבוהה יותר ממים קרים. ולכן, על פי חוקי התרמודינמיקה, מים חמים עוברים דרך צינורות במקום עם לחץ נמוך, ומתקררים בהדרגה. לאחר מכן, נוזל הקירור, לאחר שאיבד טמפרטורה, מגיע לדוד, שם הוא חוזר לטמפרטורה שלו. מתרחשת סירקולציה טבעית, שבגללה הרדיאטורים מתחממים.
הַפנָיָה. המיכל אינו אטום, כך שהמים מתאדים ו צריך להתמלא מחדש מעת לעת.
לתוך מערכת חימום פתוחה כולל את הרכיבים הבאים: דוד, מיכל התפשטות, צינורות עלייה, רדיאטורים, צינורות. על מנת שנוזל הקירור יסתובב במידה הנדרשת, יש להתקין את הדוד בחלק העמוק ביותר של הבניין - למשל, במרתף, ובמקביל, יש להתקין מיכל התפשטות בנקודה הגבוהה ביותר - למשל, בעליית הגג.
יתרונות מערכות:
- תחזוקה פשוטה;
- פעולה נקייה ושקטה (מכיוון שאין משאבה);
- חימום מאוזן של הבניין המחומם;
- הפעלה וכיבוי מיידיים;
- אינו תלוי בזמינות החשמל בבית, יעבוד גם ללא אספקת חשמל;
- אֲמִינוּת;
- אין צורך בכישורי הרכבה נרחבים במהלך ההתקנה.
חסרונות מערכות:
- כאשר אוויר נכנס פנימה, העברת החום מופרעת, מתרחשת קורוזיה, זרימת הדם מתדרדרת, מופיעות מנעולי אוויר וכו'.
- נוזל הקירור במיכל ההתפשטות נתון לירידה בטמפרטורה, ויש לווסת את רמת הטמפרטורה שלו תמיד כדי למנוע אידוי;
- מתחמם לאט;
- אין להשתמש בנוזל לרדיאטור;
- גודל;
- יעילות נמוכה.
חָשׁוּב! בזמן החורף המיכל מבודד. בעת התקנת גובה במערכת פתוחה, יש צורך להשתמש ב- פחות סיבובים ואלמנטים חיבוריים מורכבים להרכבה.
סָגוּר
במערכת חימום סגורה נשמרת אטימות מלאה, הנוזל לא מתאדה. משאבת סירקולציה משמשתמה שנקרא זרימת מים כפויה מתבצעת בעזרת צינורות, רדיאטורים, צינורות, דוד, מיכל התפשטות ומשאבה.
אם הטמפרטורה עולה, שסתום המיכל ייפתח ויסלק את הנוזל העודף. אם הטמפרטורה יורדת, המשאבה תשאב אותו בחזרה פנימה. במערכת סגורה, הלחץ נשמר בגבולות מוגדרים מראש. לכן מתרחשת דיאוורור של נוזל העברת החום.
יתרונות מערכות:
- קל להתקנה;
- אין צורך לפקח תמיד על טמפרטורת נוזל הקירור;
- נוזל קירור משמש כנוזל קירור;
- טמפרטורת החדר מווסתת;
- הלחץ נשלט על ידך;
- מאפייני ביצועים גבוהים;
- מקורות חימום נוספים מחוברים.

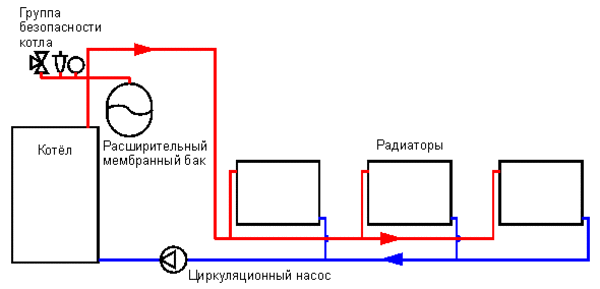

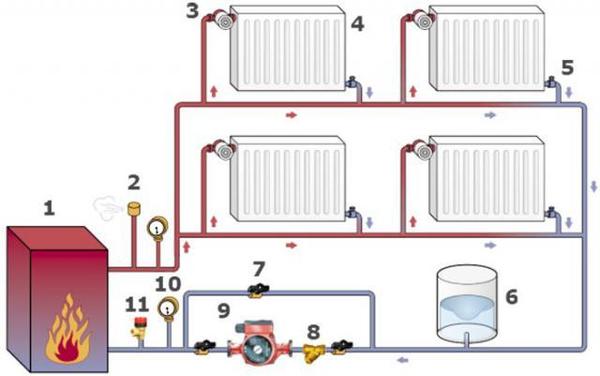

תמונה 2. סכמה של מערכת חימום סגורה דו-צינורית. נדרשת משאבת סירקולציה לפעולה.
חסרונות מערכות:
- נדרשת אספקת חשמל קבועה (כולל למשאבה), ולכן למצבי חירום בדרך כלל רוכשים גנרטור חשמלי;
- מפרקי קת יכולים לאפשר לאוויר להיכנס למערכת;
- מידות של מיכלי ממברנת התפשטות בחללים סגורים גדולים.
עיצוב מחזור דם טבעי
ידוע גם לאנשים כ מערכות כבידההם פועלים בהתאם לאופן שבו מכשירי החימום והדוד ממוקמים בחדר, ומה צפיפות המים החמים והקרים. הנוזל החם סוחט את הנוזל הקר מהדוד ומפנה אותו במעלה הצינורות. בדרך זו, החום מועבר לרדיאטורים, והנוזל הקר חוזר לדוד.
במקרה שלנו שני צינורות המותקנים במקביל: הראשון מיועד למים חמים מהדוד, והשני למים קרים ממכשירי חימום.
הנוזל מהדוד זז לתוך מיכל החלוקה, משם הוא מתנקז למכשירי החימום. אם קוטר הצינור צר מדי, נוצרת התנגדות הידראולית, המונעת את תהליך הסירקולציה.
יתרונות:
- עצמאי מבחינה אנרגטית;
- קל להתקנה;
- לא משמיע רעש;
- חיי שירות ארוכים;
- קל לתחזוקה;
- כפוף לתיקון;
- ויסות עצמי.
חסרונות:
- במהלך ההתקנה, נעשה שימוש רק בחיווט פתוח;
- יש צורך תמיד לפקח על טמפרטורת נוזל הקירור;
- יעילות אינה מספקת;
- נדרשת עלייה בקוטר רחב;
- נוזל הקירור עלול לקפוא.

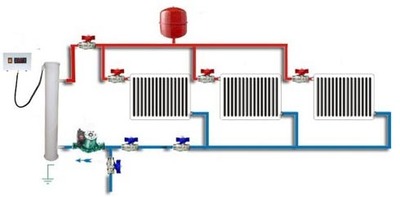

עם סירקולציה מאולצת של נוזל קירור
דיאגרמת מערכת מחזור כפוי עובד כמו הזנה כבידה, אך יחד עם זאתעם משאבת סירקולציה מובנית.
יש אנשים שמפקפקים ביעילותה של תוכנית זו, משום שישנה אפשרות לערבב מים חמים עם מים קרים. עם זאת, זה יהיה מציאותי רק אם מהירות המים תואמת. המשאבה יוצרת רמת לחץ כזו שהמים שבתוכה נע במהירות הטבעית שלוהעלייה לא תהיה סיבה לערבוב המים.
יתרונות:
- לא משנה מה קוטר הצינורות שישמשו במהלך ההתקנה.
- היעדר שינויי טמפרטורה כאן משפר את תנאי ההפעלה.
- הטמפרטורה בחדרים בודדים מווסתת באופן עצמאי באמצעות נושא חום.
חסרונות:
- זה תלוי באנרגיה, לכן תצטרכו לרכוש בנוסף גנרטור חשמלי.
- פעולת המשאבה גורמת לאי נוחות חמורה עקב הרעש שהיא מייצרת.
סוגי פריסה
מערכת החימום הדו-צינורית שונה גם בסוגי הפריסה.
אֲנָכִי
עם תוכנית זו עם חיווט תחתון, צינורות האספקה וההחזרה מונחים עד לתחתית הבניין, והנוזל עובר דרכם בנפרד לרדיאטורים.
יתרונות:
- שליטה מצוינת בתפיסת החימום;
- כל מכשיר חימום כבוי בנפרד.
פגמים:
- צינורות מורחבים;
- אין להתקין מדי דירה.
אופקי

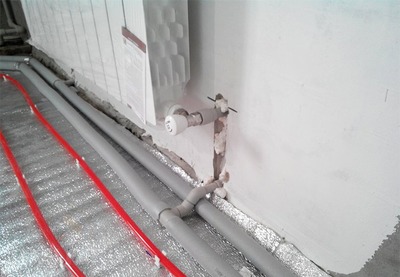

עבור כל מכשיר חימום בהתאם לשטח החדר הרצפה מכילה קווי צינורות מצינורות האספקה. דירות במערכת זו מוזנות אליה בנפרד.
הרדיאטורים מצוידים בברזי אוורור.
מערכת מסוג זה היא בדיוק מה שפופולרי. בבניין מודרני בן מספר קומות.
יתרונות:
- זהה לסוג האנכי;
- המדים מחוברים.
חסרונות:
- אם הבניין גבוה, יהיה צורך להשתמש במפצי לחץ;
- הפתרון מורכב יותר בפעולה מאשר הסוג האנכי.
תרשים חיווט עליון
מגדל ההזנה מותקן לאורך החלק העליון של החדר. המאפיין העיקרי: לחץ כבד בצינור הראשי, עקב ההבדל המשמעותי ברמות הצינורות (החזרה ואספקה, בהתאמה). בשל נסיבות אלה, הם יכולים להיות זהים ברוחב, גם אם מדובר בתוכנית עם תהליך זרימה טבעי.
המשאבה נדלקת ומגיעה ללחץ רגיל גם אם משתמשים בצינורות בקוטר צר. מושגת האפקט הטוב ביותר. בבתים בני שתי קומות, מכיוון שהזרימה הטבעית משתפרת עקב ההבדל בגובה שבו הדוד, הממוקם במרתף, והרדיאטור מותקנים בקומה השנייה.
הנוזל החם יופנה למיכל ההתפשטות. מיכל מים הממוקם בקומה השנייה או בעליית הגגלאחר מכן הוא יעבור דרך הצינור לרדיאטורים.
יתרונות:
- מהירות תנועה מוגברת של נושאת החום;
- העובדה שאוויר אינו חודר לתוך הקו הראשי.

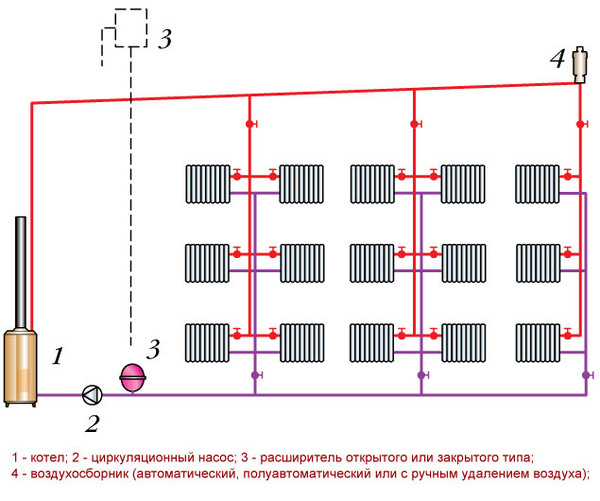

תמונה 3. מערכת חימום דו-צינורית עם חלוקה אנכית. המספרים מציינים את חלקי המבנה.
חסרונות:
- מראה לא אסתטי במיוחד של המקום;
- הוצאות גדולות על רכיבים;
- חדרים גדולים אינם מחוממים;
- אתה צריך להוציא כסף על קישוט נוסף כדי להסוות את הצינורות.

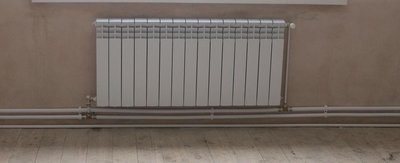

חיווט תחתון

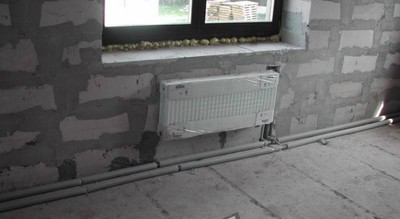

לסוג החיווט האופקי יש שני מאפיינים ייחודיים: צינור מורחב, וגם מיקומו המיוחד בזווית למישור. ניתן להתקין פריסה אופקית וזרימה טבעית או כפויה. תפיסת שני הצינורות מניחה שצינור האספקה מותקן באותה רמה כמו הרדיאטורים. במקרה זה, מעת לעת עלולים להיווצר כיסי אוויר.
יתרונות:
- מקדם היעילות גבוה יותר כאן;
- התקנה אפילו בבניינים לא גמורים;
- ניתן להשאיר את החימום בקומות התחתונות דולק אם הקומות העליונות אינן בשימוש בו זמנית;
- רוב ציוד הבקרה מותקן בחדר אחד;
- אוטומציה של עבודה.

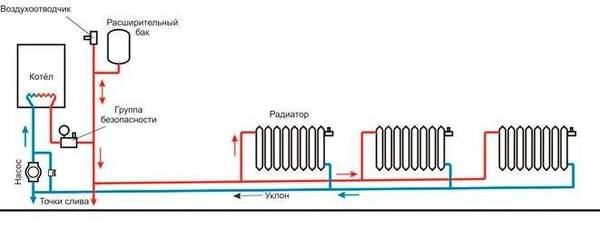

תמונה 4. תרשים של מערכת חימום דו-צינורית עם חיווט תחתון. נוזל הקירור החם מוצג באדום, הקר בכחול.
חסרונות:
- צינורות וחומרים אחרים מתכלים במהירות (בניגוד לסוג בעל צינור יחיד, יידרש חומר רב במהלך ההתקנה);
- לחץ נמוך של נוזל נושא החום בצנרת האספקה;
- בשל היווצרות קבועה של מנעולי אוויר, יש צורך להתקין ברזי Mayevsky ולשחרר את האוויר.
התקנה עצמית של מערכת חימום דו-צינורית בבית פרטי
הבנייה מיוצרת בכמה שלבים.
תַחשִׁיב
לפני תחילת ההתקנה, יש צורך ליצור תוכנית ברורה, שעבורה מומחים תמיד מבצעים חישוב הידראולי. במהלך תהליך זה מושגות התוצאות הבאות:
- נקבע מספר מכשירי החימום;
- מחושבים המידות והכמויות של העליות המעגליות;
- הפסדים עתידיים נקבעים.
תְשׁוּמַת לֵב! החישוב מתבצע בהתאם קפדנית לתכנית החימוםא. חישוב הידראולי מספק הבנה של התנגדויות הזרם, מספק מידע על קצב זרימת המים והטמפרטורה של כל מקטע בנפרד.
הַתקָנָה
- ראשית, בחדר מאוורר נפרד, דוד חימום מותקן. מיקומו צריך להיות מרוחק מהקירות, והגישה אליו צריכה להיות פתוחה. הקירות עצמם, כמו גם הרצפות בחדר, צריכים להיות מגולפים בחומר חסין אש.
- אחרי זה צריך להתקין משאבה, סעפת הידראולית לחלוקה, ו מכשירי מדידה/מונים ליד הדוד.

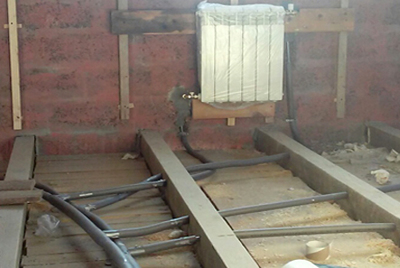

- מחדר הדוודים, ישר דרך הקירות, הצינור מונח לרדיאטורים.
קֶשֶׁר

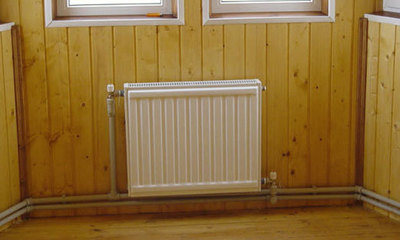

השלב הסופי הוא חיבור הרדיאטורים.. הסוללות מורכבות על תושבות, מתחת לחלון. מומלץ גם התקנת חיישני טמפרטורהבעזרתם, זרימת המים, כמו גם הטמפרטורה שלה, מווסתת.
השקת ניסוי
לאחר חיבור האלמנטים המבניים, מתבצעות בדיקות לחץ. ניתן לבצע ניסוי של הדוד לאחר מכן הכנת מסמכים רלוונטיים, בנוכחות מומחי גז.
סרטון שימושי
צפו בסרטון, אשר מסביר כיצד להכין מערכת חימום דו-צינורית מפוליפרופילן במו ידיכם.
אילו מסקנות ניתן להסיק?
מאמר זה מציג רעיון פשוט: התקנת מערכת חימום דו-צינורית כל אחד יכול להרשות לעצמו את זה, אין בזה שום דבר מסובך. חשוב בתחילה לגבש תוכנית נכונה, לבחור את הסוג הדרוש ולבצע חישוב אישי.
