כל דאצ'ה צריכה להיות לה - ברביקיו לבנים עם בית מעשנה

מנגלים מלבנים עם מעשנות מובנות בנויים על מגרשים פרטיים או בקתות קיץ. המבנים תופסים מקום. ממטר מרובע אחד ועד עשרה ומעלה.

מבנים פשוטים כוללים רק גריל ברביקיו ומעשן, בעוד שמבנים מורכבים משלימים תאים להסקה, תנורים נוספים, כיורים ושולחנות חיתוך.

החומר העיקרי לבנייה הוא לבנה אש, ומיוצרים אלמנטים נוספים (דלתות תאי אש, גרילים למנגל וכו') עשוי פלדה וברזל יצוק.

יתרונות וחסרונות של בניית ברביקיו לבנים עם בית מעשנה במו ידיכם

היתרונות של הכנת מעשנה משלכם עם ברביקיו כוללים:

• היכולת לתכנן באופן עצמאי את סוג הבנייה;
• שליטה בכל שלבי הבנייה;
• חיסכון בעלויות חומרים ועבודה.

החיסרון העיקרי של הכנת בית מעשנה במו ידיכם הוא מורכבות ההליך לאנשים שאין להם ניסיון בבנייה.

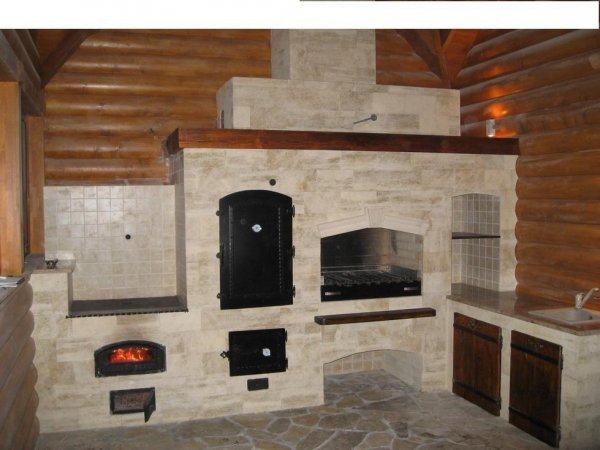

תמונה 1. תנור ברביקיו עם מעשנה מלבנים. המכשיר מצויד גם בכיור ובכיריים.

בחירת פרויקט של תנור ברביקיו, הזמנה

בבחירת פרויקט, נלקחים בחשבון הדברים הבאים: כמות השטח הפנוי באתר, פונקציות, אשר יבצע המבנה המוגמר ויכולות החומר.

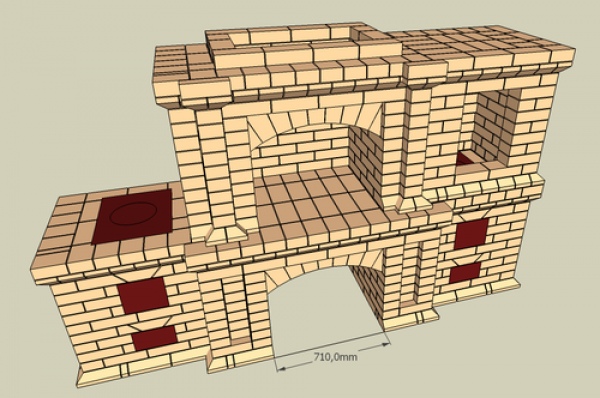

תמונה 2. פרויקט של תנור ברביקיו עם בית מעשנה עשוי לבנים, שנוצר בתוכנת מחשב מיוחדת.

המרכיבים העיקריים הקיימים בכל מעשנה עם ברביקיו:

• תיבת אש;
• גריל ברביקיו;
• תא עישון;
• צינור ארובה.

טופוק ייתכנו כמה, כל אחד ממוקם מתחת למעשנה או גריל ברביקיו. צינורות הארובה מהמעשנה והברביקיו מחוברים בחלק העליון לצינור משותף.

טיפוסי אפשרויות עיצוב למעשנות עם ברביקיו:

1. ברביקיו עם מעשנת עליונה;
2. מעשנה פינתית;
3. מעשנה מסוג "תנור רוסי";
4. מעשנה עם גריל פתוח.

האפשרות הראשונה, שבה תא העישון ממוקם ישירות מעל גריל הברביקיו, תופסת מעט מקום (1-1.5 מ"ר) ומתאים לבנייה על מגרשים קטנים.

בגרסה השנייה, לאח הראשי יש ברביקיו ממוקם במרכז, ובצדדים יש שתי תיבות אש נוספות עם תנור ומעליהן בית מעשנה. תיבות האש הצדדיות ממוקמות בזווית ישרה זו לזו, כך שהן הופכות את העיצוב לנוח עבור התקנה בפינת בית כפרי או מרפסת.

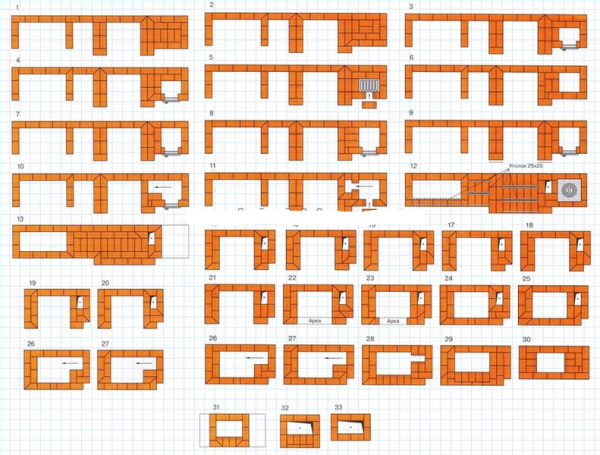

תמונה 3. תרשים שלב אחר שלב של סידור השורות של תנור ברביקיו לבנים עם מעשנה. כולל 33 שורות.

בית העישון דומה לתנור רוסי ארובה מרכזית פינתית, מספר תיבות אש וארובה ראשיתבנוסף למעשנה ולאזור הברביקיו, הוא מצויד בתנור, כיריים ומקום לייבוש עצי הסקה. עיצוב זה נבחר אם יש מספיק מקום ונכונות לשאת בעלויות חומרי הבנייה.

מעשנה אנכית עם אש פתוחה למנגל המחוברת לצד, ללא ארובה, מתאימה לשימוש חיצוני בלבד. גריל הברביקיו הפתוח מאפשר לטבח לגשת למכשיר מכל צד.

הכנות לבנייה

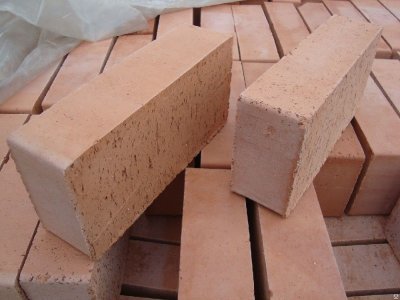

בבחירת לבנה, לא רק צבעה וגודלה נלקחים בחשבון, אלא גם צִיוּןעבור עיצוב סטנדרטי תצטרכו שני סוגי לבנים:

• עַקשָׁן;
• בִּניָן.

לבני אש נבחרות עם סימונים ШБ-I או ПБ-I, ולמבנים גדולים - מותגים שאק.

לבניית אלמנטים מבניים שאינם חשופים לטמפרטורות גבוהות, לבני חרס בדרגות הבאות מתאימות: M-125 או M-150.

עבור פתרון ההדבקה, או מלט עקשן, או רגיל עם תוספת של אבן גיר.

הערכת עלות משוערת

לבנייה גרסת רחוב סטנדרטית, המורכב מגריל עם תא אש להכנת ברביקיו ותא עישון לעישון חם, יידרשו החומרים הבאים:

• לבני אש - 50-80 חתיכות, 800-1600 רובל;
• לבני חרס - 230-250 חתיכות, 1900-2500 רובל;
• מלט - 2-3 שקים של 40 ק"ג, 500-800 רובל;
• אבן כתושה וחיזוק ליסודות - 500-1000 רובל;
• פינות, צירים ומתכת לסורג - 500-1500 רובל;
• דלתות תאי אש - 500-1000 רובל.

בסך הכל, כדי לבנות בית מעשנה עם ברביקיו תצטרכו: בין 5000 ל-8500 רובלעלותם של אלמנטים נוספים (מנורות, כיורים, גימורים דקורטיביים) יכולה להגדיל את הסכום הכולל ב- 2000-4000 רובל.

כלים נחוצים

רשימה בסיסית של כלים וחומרי עזר לבניית מבנה חיצוני כולל:

• את חפירה וסרגל;
• לוחות טפסות;
• סרט איטום;
• מכונת ריתוך;
• כף ופטיש לבנייה;
• חול ואבן גיר למלט;
• צבת, מסמרים ופטיש.

כדי לערבב את תמיסת הצמנט תצטרכו דלי או מיכלבעת הנחתו, הוא משמש ליישור. מחרוזת ורמת בניין.

תהליך הייצור

רצף השלבים העיקריים להכנת ברביקיו עם מעשנת:

1. יציקת היסודות;
2. הנחת תיבת אש מלבני אש;
3. התקנת סורגים, דלתות ותאי עישון;
4. הנחת המעטפת החיצונית והארובה;
5. התקנה של אלמנטים חיצוניים.

לפני ביצוע עבודה באתר מקום נבחר ונוקה לבנייה בהתאם לשרטוט התכנון שנבחר.

התקנת היסודות

היסודות נשפכים לתוך השטח שמתחת למבנה הלבנים העתידי כך שגבולות היסודות יבלטו החוצה. 5-10 ס"מ מעבר לקצוות לבנים.

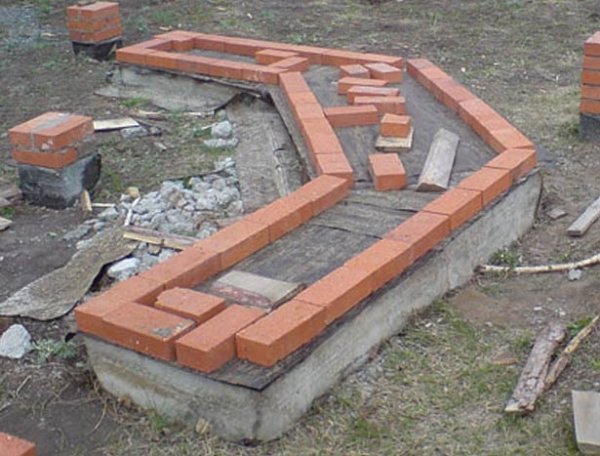

תמונה 4. תהליך הכנת בסיס בצורת קשת לתנור ברביקיו. נדרש ציפוי סרט אטום מעל הבטון.

אלגוריתם יציקת יסודות:

1. השכבה העליונה הפורייה של האדמה מוסרת וחופרים בור לעומק. 0.4-0.8 מטרים.
2. שכבה של אבן כתושה נשפכת על תחתית הבור 0.1-0.3 מטרים.
3. טפסות מחוברות יחד סביב קצוות הבור מלוחות בעובי 10—20 מ"מ
4. מבנה סריג עם תאים מורכב ממוטות חיזוק באמצעות ריתוך.
5. החיזוק ממולא בטיט צמנט בשלבים, כל 15 ס"מ השכבות מתייבשות לפחות 24 שעות.
6. השכבה העליונה של היסוד מיושרת ומכוסה בסרט אטום. עד לייבוש מלא.

הקוטר הממוצע של תא החיזוק הוא 10-25 ס"מ, וקוטר המוט הוא 10-15 מ"מכדי להכין את תמיסת הצמנט, קח 3 חלקים חול גס, חלק אחד חצץ דק אוֹ חָצָץ ו חלק אחד מלט.

כדי להגן על המבנה העתידי מפני לחות, בליטה של ​​היסוד מעל שכבת הקרקע נעשית בגובה 4-8 ס"מ.

איך לבנות את החלק העיקרי של מנגל

בניית החלק העיקרי מתחילה לא לפני בעוד שבוע לאחר יציקת השכבה האחרונה של היסודות ו כולל את השלבים הבאים:

1. הנחת השכבה הראשונה של הלבנים ללא פתרון והיישור שלו.
2. מושכים בחוט ומניחים את הלבנים לראש תיבת האש, מהדק את הצירים של דלת התנור ודלת בור האפר.
3. התקנת לוחות תמיכה להנחת תקרת לבנים שטוחה מעל תא העץ שמתחת.
4. התקנת מוטות חיזוק לתקרת תא עצי ההסקה.
5. לבנים לבסיס תא העישון בארובה.
6. התקנת החלק התחתון של הגריל לתא העישון ממוטות בקוטר של לא פחות מ-1.5 ס"מ.
7. הנחת שכבת לבנים כדי לקרר את העשן, הלבנים מונחות על משטח קטן (1-2 ס"מ) מרחק אחד מהשני ישירות על מוטות פלדה ללא טיט.
8. תיקון פינות לסידור הסריג מעל המנגל.
9. פריסת שאר הארובה והתקנת ווים למוצרי עישון בחלק העליון של תא העישון.

כל אחר 3 שכבות חשוב לבדוק את כל צידי הבניין בעזרת פלס. כדי לחבר לבני חרס, מכינים את התמיסה כתערובת של חול ומלט ביחס ל 3 ל-1.

המלט להדבקת לבנים עמידות באש מוכן על סמך החישוב הבא:

• 2 חלקים מֶלֶט;
• 5 חלקים חוֹל;
• 3 חלקים אבן גיר כבויה.

כל החלקים מעורבבים ומדוללים במים עד לקבלת עקביות של שמנת חמוצה.

הלבנים על הגריל התחתון של תא העישון משמשות לקירור העשן לעישון. מעל הלבנים מונחת מגש לאיסוף שומן.

גריל הברביקיו מרותך ממוטות פלדה קוטר 0.8-1.5 ס"מ ומותקן מעל תיבת האש הראשית.

אפשרות זו מאפשרת לכם להשתמש בסוג עץ אחד לעישון מזון ובסוג אחר לצלייה על האש.

בנוסף לווים, ניתן להתקין אותם בתא העישון רשת עישון, ממוקם מתחת לחלק העליון של תא העישון במרחק 15-20 ס"מכדי לפשט את העיצוב, ניתן לבטל את הקשת בבית העישון על ידי התקנת מוטות חיזוק אופקיים עם לבנים המונחות עליהם במקומם.

סידור חיצוני

לאחר השלמת המבנה הראשי, נדרש זמן לייבוש החומר המקשר - בין 7 ל-15 ימים, בהתאם למזג האוויר.

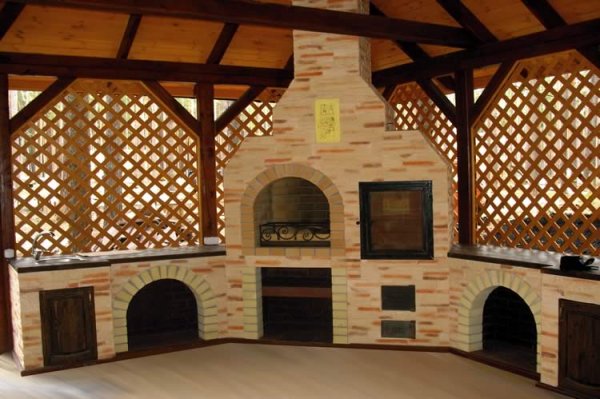

תמונה 5. תנור ברביקיו מלבנים עם מעשנה. המכשיר מרופד באבן מלאכותית דקורטיבית.

במהלך תקופה זו, מותקנים נוספים אלמנטים דקורטיביים ועזריים:

• תְאוּרָה;
• כְּבָסִים;
• חיפוי.

המיקום האופטימלי של החוטים הוא על תומכים אנכיים חיצוניים, הממוקמים במרחק מהמבנה הראשי. 1-1.5 מטרים.

ניתן לכסות את בית העישון באריחי חיפוי דקורטיביים בעוד שבוע לאחר סיום הנחת הדבק באמצעות דבק אריחים עמיד בחום.

דרישות בטיחות

בעת שימוש במעשנה מוכנה עם ברביקיו, חשוב לעמוד בדרישות בטיחות האש. אין לאחסן חומרים וחפצים דליקים במרחק קרוב יותר ממטר וחצי מתא האש:

• מכלי בנזין;
• בלוני גז;
• תערובות דליקות וכו'.

סידור מרחבי נוח של מעשנת הברביקיו ביחס לבית ונוכחות מעברים לאש משני צדדים לפחות יהפכו את הבישול לנוח ובטוח.

מִבצָע

לאחר הבנייה וייבוש מלא של תמיסת ההדבקה, ניתן להתחיל להשתמש במעשנה. ראשית, אש דולקת בכל תאי האש כדי לחמם את המבנה ולבדוק את הטיוטה.

בעת שימוש בתיבות אש נפרדות, מומלץ להדליק את תיבת האש המעשנת באמצעות ענפי אלמון או ערבה בוערים, שכן העשן שלהם מתאים יותר לעישון.

ניתן לחמם את מדורת המנגל באמצעות גחלים מוכנות, על ידי שפיכת נוזל הצתה עליהן.

מבני לבנים המותקנים בחוץ, הם מכסים אותם משלג לחורף, כדי למנוע חדירת מים מותכים לנקבוביות הלבנים והרסן בטרם עת. לפני כל שימוש במעשנה, ווים למוצרים מנוקים מפיח בעזרת ספוג ברזל.
