לא סתם ברביקיו, אלא קומפלקס ברביקיו שלם עשוי מלבנים

מכשירים ניידים רבים הומצאו לבישול בשר על גחלים.

מנגלים ניידים הם עושים את עבודתם נאמנה, אך עם הזמן הם הופכים לחסרי שימוש.

יותר פרקטי לבנות על חלקות גינה ברביקיו - תנורים עשויים מלבנים. קומפלקסים כאלה יחזיקו מעמד זמן רב יותר, ונוח יותר לבשל בהם אוכל.

ניתן לבנות תנור ברביקיו בעצמכם, כדאי להתחיל בלימוד מידע בנושא זה. באינטרנט, מוצגים פרויקטים של מתחמי ברביקיו מלבנים במגוון רחב ועם מידות מפורטות.

מודולים של תא בעירה

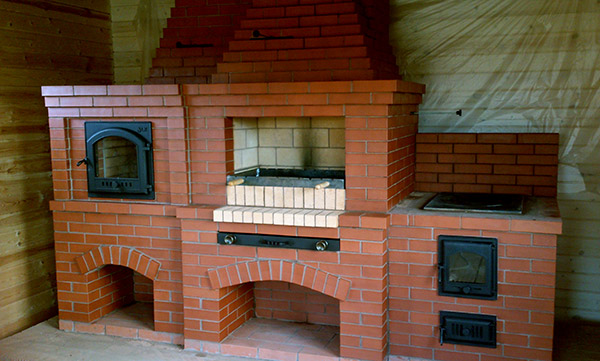

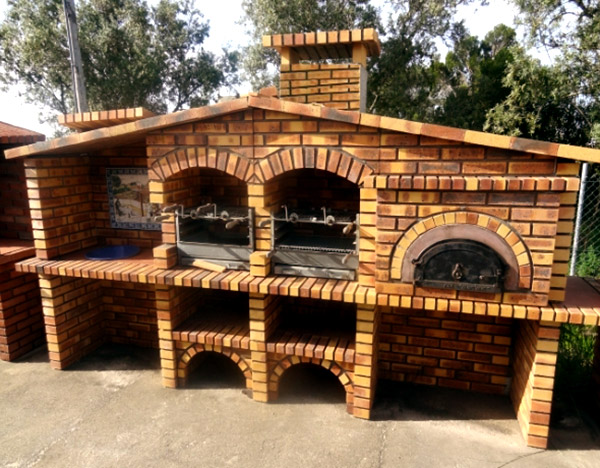

תמונה 1. מתחם ברביקיו חיצוני גדול מלבנים. הוא בנוי מלבנים בחצר של בית כפרי וכולל מספר מודולים.

קומפלקס תנורים מורכב ממה שנקרא מודולים, בעלי פונקציונליות מסוימת.

זה יכול לכלול לא יותר משלושה מודולים עם תאי בעירה:

• תַנוּר;
• תנור לקלחת;
• כיריים לבישול;
• מעשנה.

עיצוב זה מבטיח אחיזה טובה ואינו דורש עלייה משמעותית צינורות ארובהייתכנו מספר מודולים ללא תאי בעירה.

גריל הברביקיו הוא החלק המרכזי של המתחם, שכן הוא דורש זרימה ישירה, משיכת עשןזהו מבנה קטן עם שטח יסודות לא יותר ממטר מרובע אחדהגובה מגיע לשני מטרים. הצינור למתחם מחושב בנפרד ותלוי במספר המודולים עם תאי בעירה.

מודול תנור — יכול להיות עם כיריים ותא אפייה. שטח של כיריים כאלה אינו עולה על מטר מרובע אחד. הגובה אינו עולה על גודל המודול המרכזי.

מודול עם ארון עישון — בעל עיצוב דומה לארון אפייה. בהתאם לטכנולוגיה הנדרשת, חלק מהעשן מועבר דרך תא העישון.

מודולים ללא תאי בעירה. לנוחות השימוש במתחם תנורי הברביקיו, א לִשְׁטוֹף ו משטח שולחןזוהי מסגרת תומכת העשויה מלבנים שעליה מותקן משטח אופקי.

על ידי בניית ברביקיו משלכם תוכלו לחסוך סכום כסף משמעותי שהיה נדרש לשכירת אנשי מקצוע. אך בנוסף לחיסכון בכסף, עליכם להיות מודעים לסיכונים הנלווים.

לדוגמה, לגבי שגיאות בתאימות טכנולוגיות בנייה ועיצוב. כדי למנוע אותם, יש צורך לנקוט בגישה אחראית לבחירת הפרויקט וליישומו.

העיצוב לא צריך להיות מסובך, אבל לכלול את הפונקציונליות הנדרשת. ככל שהפרויקט פשוט יותר, כך קל יותר ליישמו.כמו כן, בעת בחירת פרויקט, יש לקחת בחשבון את מאפייני אתר הבנייה ותנאי ההפעלה. רצוי שתהיה דוגמה ויזואלית של יישום התנור שנבחר.

חיסרון נוסף של בנייה עצמית הוא עלויות הזמן. ללא ניסיון בתחום זה, בניית מנגל תיקח יותר זמן מאשר עם אנשי מקצוע.

שלבי בניית קומפלקס תנורי ברביקיו

בואו ניקח בחשבון ברצף את כל השלבים הכוללים את בנייתו של קומפלקס ברביקיו, לא משנה מה גודלו.

בחירת פרויקט

בניית קומפלקס ברביקיו על תנור מתחילה בבחירת פרויקט. הפרויקטים הפופולריים ביותר של קומפלקס ברביקיו הם מהאפשרויות הבאות. אנו מפנים את תשומת ליבו של הקורא מראש לעובדה שלא משנה איזה קומפלקס ברביקיו מלבנים תבחרו, סדר הבנייה המצורף לשרטוט יהיה שימושי מאוד ביישום הפרויקט.

גריל ברביקיו עם תנור לקלחת

קומפלקס תנורי חוץ זה מורכב משני מודולים עם שני תאי בעירה. ניתן לייצר אותו עם או בלי גימור חיצוני. הקומפלקס כולל גודל אורך בין 1.5 ל-2 מטריםהגובה מתחיל משני מטרים מבלי לקחת בחשבון את הצינור. שטח היסודות ידרוש כשני מטרים רבועים.

גריל ברביקיו עם כיריים לקלחת וכיריים עם תנור

החלק המרכזי של המתחם הוא גריל ברביקיו, ובקצוות ממוקמים תנור לקלחת ו תנור עם תנורארובות המודולים הסמוכים מובילות לתוך הצינור המרכזי. לעיצוב זה אורך מינימום 2.5 מטריםגובה מתחם הברביקיו מתחיל משני מטרים, לא כולל הצינור. שטח היסוד שווה ל שלושה מטרים רבועים.

מנגל, עם שני תנורים, תנור, משטח עבודה וכיור

קומפלקס כזה יכול להיבנות במטבחי קיץ ובנייני הון. החום מהתנורים מספיק לחימום חדר קטן.

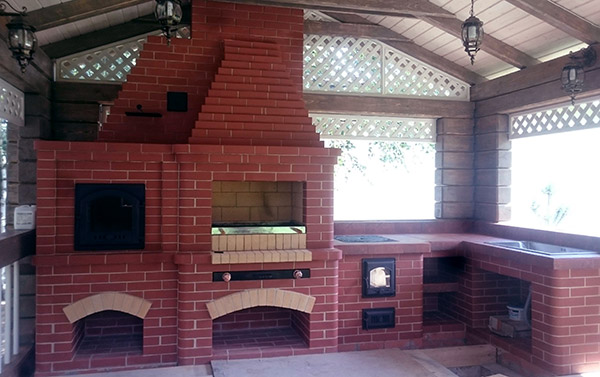

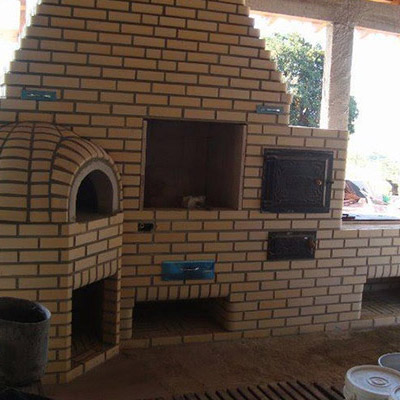

תמונה 2. מתחם ברביקיו גדול מלבנים עם מספר תנורים, משטח בישול וכיור. הוא בנוי על שטח של גזיבו קיץ מקורה.

אורך הגוף מתחיל מ-3.5 מטריםהגובה מגיע לשני מטרים מבלי לקחת בחשבון את הצינור. במתחם זה שלושה תאי בעירה ומערכת ארובה בדומה לפרויקט הקודם. היסודות דורשים ארבעה מטרים רבועים של שטחבמרכז המבנה יש גריל ברביקיו ותנורים בקצוות. ניתן למקם את המודולים עם משטח שולחן וכיור בזווית יחסית לגוף הראשי.

אם בחרתם בפרויקט מורכב ורב-מודולי שכזה ובונים קומפלקס ברביקיו עם מעשנה, גריל וקלחת, פריסת השורות (כלומר, תרשים מפורט של הנחת לבנים) לא רק יהיה שימושי, אלא גם הכרחי.

שלבי הבנייה הבאים נחשבים באמצעות הדוגמה של הפרויקט "ברביקיו - גריל עם תנור מתחת לקלחת".

בחירת מיקום לבניית ברביקיו

המיקום לבניית מתחם ברביקיו חייב לעמוד בקריטריונים הבאים:

• צריכה להיות גדר מסביב למתחם הזה. משטח קשה.
• זה לא אמור להיות חפצים דליקים.
• כיוון רוח מועדף לא צריך להיות לכיוון מבני מגורים ואזורי בילוי.
• בטח יש אחד בשבילו גישה נוחה.

בחירת חומרי בניין לבנייה

כדי לבנות קומפלקס ברביקיו תצטרכו את הדברים הבאים: חומרי בניין:

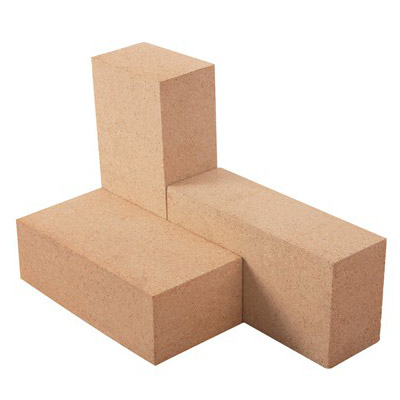

1. לבנים חסיני אש — מספר הלבנים הנדרש למתחם הברביקיו הוא 250-300 יחידות.
2. לְבֵנָה (רצוי קלינקר) גימור או רגיל - משמש לבניית המבנה הראשי של הארובה - 300-350 לבנים.
3. מלט בדרגת M-400 — משמש ליציקת היסודות ולערבוב המלט בעת הנחת המבנה הראשי. נדרשים כ-5 שקים.
4. חימר תנור חסין אש או תערובת מיוחדת להנחת תנורים - 2 שקיות.
5. חול נהר — יידרש למילוי כרית היסוד ולהוספת חרסית ומלט לתמיסה. לא פחות מ-0.5 טון חול.
6. אבן כתושה — עבור כרית היסוד (ניתן להשתמש בפסולת בניין, לבנים שבורות, אבני ריצוף כתוש, חצץ) כ-1 טון.
7. רשת בנייה - יש להניח אותו בשתיים או שלוש שכבות בעת יציקת היסודות - 4 מטרים רבועים.
8. יריעת קירוי או יריעת קירוי - משמשת לאיטום היסודות והמבנה הראשי. גליל אחד מכיל 10 מטרים רבועים וזה יספיק.
9. לוחות — עבור טפסות (ישנות או לוחות אפשריים) העובי האופטימלי לטפסות הוא 25 מילימטרים. אתם צריכים — 2 לוחות באורך שלושה מטרים.
10. דלת תא האש נדרש לתנור - חתיכה אחת
11. דלת אפר תנור (סורג) - חתיכה אחת.
12. בולמי ארובה - 2 חתיכות.
13. סורג תא בעירה (מותקן על אפר האפר) - יחידה אחת.
14. כיריים לבישול מתחת לקלחת - חתיכה אחת.

הכנת הכלים

על מנת לבנות מתחם ברביקיו בתנור, אין צורך בכלים מיוחדים מורכבים. כל מה שצריך ניתן לרכוש בחנות לחומרי בניין:

1. רָמָה;

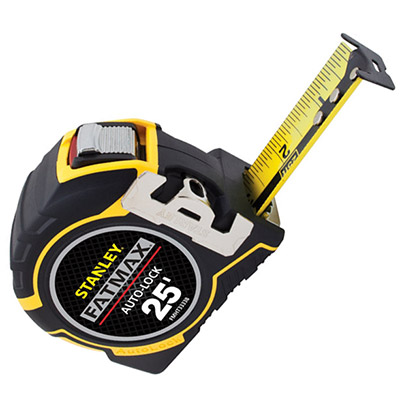

2. רוּלֶטָה;
3. חוט סימון;
4. קו אינסטלציה;
5. אתים: כידון, מרגמה, כף;
6. שוקת לתמיסה;
7. דלי של מלט;
8. כַּף;
9. מצקת לתמיסה;
10. טריז מדידה;
11. צְבָת;
12. פַּטִישׁ;
13. פטיש;
14. טאצ'נקה לבנייה;
15. מערבל בטון (אפשר להסתדר בלעדיו);
16. כפפות בנייה, כפפות עבודה.

קֶרֶן

לאחר רכישת החומר והכנת הכלי, ניתן להתחיל יוצקים את היסודות.

1. כדי לסמן את קצוות האזור הנדרש, נועצים יתדות ומושכים בחוט סימון.
2. הבא הוא האזור הנדרש עומק של 20 סנטימטרים.
3. לאחר מכן מוזגים חול ואבן כתושה על התחתית, ועליה מונחת רשת חיזוק.
4. האבן הכתושה דחוסה, רטובה במים וממולאת בבטון.
5. השלב הבא הוא להקים טפסות קרקע, שאליו יוצקים אבן כתושה ומניחים רשת בנייה.
6. לאחר מכן יוצקים בטון לתוך הטפסות.

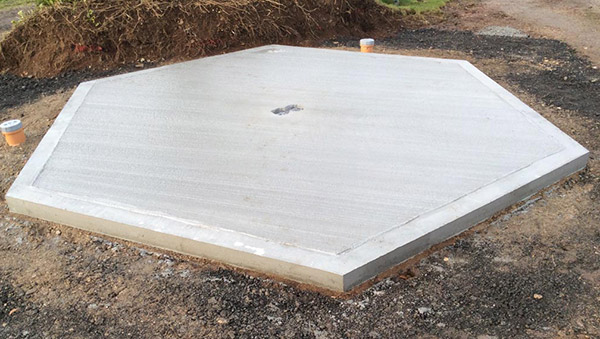

תמונה 3. בסיס משושה. על בסיס כזה ניתן להניח קומפלקס ברביקיו בעיצוב מקורי.

לאחר סיום העבודה, יש לעמוד על היסודות בערך 10-15 ימיםלאחר מכן ניתן להתחיל לבנות. ניתן לפרק את הטפסות ביום השלישי.

לבנים

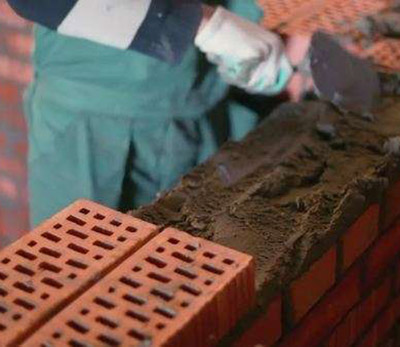

בואו נבחן מקרוב כיצד מתבצעת הנחת לבנים.

1. לאחר שהיסודות התקשחו, הם מונחים שכבת יריעת קירוי אוֹ יריעת קירויזה נעשה על מנת להבטיח שלחות הנספגת על ידי בטון מהאדמה לא תיכנס למבנה הלבנים.
2. לאחר מכן מונחת השורה הראשונית של יסודות המבנה. לבני קלינקר.
3. החל מהשורה השנייה, הוא מונח אפר פאן ומקום מתחת לְגַרֵרבחלק המרכזי של המנגל, בסיס השכבה התחתונה מונח - חוֹטֵב עֵצִים. דלת אפר וחומרה אחרת, שהותקנה במהלך הבנייה.
4. לאחר מכן, תא הבעירה של התנור מונח לבנה אש.
5. לאחר מכן בניית היסודות ממשיכה לבני קלינקר, בהתאם להזמנת הפרויקט.

6. בסיס הכיריים הושלם עם ההתקנה כיריים מתחת לקלחת. גם ברמה זו מותקן מחיצה מעל סככת העצים ברביקיו.
7. לאחר מכן, תא הבעירה של המנגל מונח לבנה אש.
8. לאחר מכן שאר המבנה הושלם לבני קלינקראם רוצים, אפשר לפרוס קשתות רדיוס של סככת העצים והמנגל. זה יעזור לשמור על החום ולכוון אותו למרכז תא האש. כדי שהקשתות יהיו מסודרות, צריך להכין תבניות רדיוס מלוחות ולתת ללבנים צורה דמוית טריז. לאחר מכן, חברו את התבניות בעזרת בלוקים מעץ לצדדי תא האש וכסו אותן בלבנים מוכנות. לאחר שהתמיסה מתקשה, התבנית מפורקת.
9. השלב הסופי מונח מִקטֶרֶת.

ניתן להשתמש בתנור למשך כ בעוד 10 ימים.

אביזרים נוספים

בזמן שהמבנה מתחזק, הגיע הזמן לרכוש אביזרים נוספים:

רשתות גריל ושיפודים, שיפודים, מברשות מתכת, קלחות, מקלות ועצי הסקה.

חשמל ותאורה

תמונה 4. פנסים חשמליים המאירים מתחם ברביקיו מלבנים בערב. בעזרת הדמיון שלכם, תוכלו ליצור גופי תאורה מסוג מקורי שכזה.

על מנת להשתמש במתחם תנורי הברביקיו בלילה, ניתן להתקין חשמל. לשם כך תצטרכו:

1. חוט PVA שאינו דליק, עם חתך רוחב של לפחות 2.5 מילימטרים רבועים.
2. קוטר גלי 16 מילימטרים;
3. קופסאות חלוקה, מתגים, מנורות ושקעים להתקנה חיצונית עם דרגת בטיחות IP 64;
4. קליפסים לצינורות גליים;
5. שרוולי הרכבה;
6. צבת לחיצה.

בטיחות אש

שימו לב! בעת בניית קומפלקס ברביקיו, כמו גם בעת חיווט חשמל, יש להקפיד על אמצעי בטיחות אש:

• הניחו מיכל מים פתוח וכמה מטפים ליד אזור המנגל;
• לצייד מגן אש עם סט מלא של כלים וציוד כיבוי אש;
• אין להניח חפצים דליקים ליד להבות גלויות;
• ביצוע בדיקה ותחזוקה תקופתיים של מתחם הברביקיו;
• לשמור על הסדר באזור שמסביב.

מתחמי ברביקיו שונים: פרויקטים, תמונות, שרטוטים

מגוון מתחמי הכיריים גדול מאוד. ואם אתם מתכוונים לבנות מתחם ברביקיו מלבנים באתר שלכם, שרטוטים ותמונות של פרויקטים קיימים יעזרו לכם להחליט איזה סוג של מבנה תרצו לראות בסופו של דבר. בחרנו עבורכם מספר דוגמאות מוצלחות.

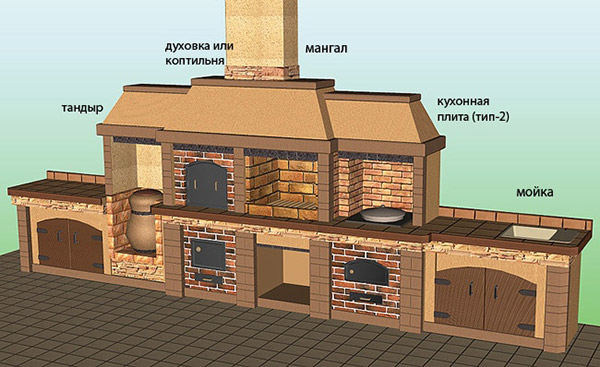

תמונה 5. שרטוט של קומפלקס הכיריים עם המודולים הכלולים בו. כאשר בונים קומפלקס ברביקיו עם שרטוטים מפורטים ביד, העבודה עוברת מהר יותר וללא תקלות.

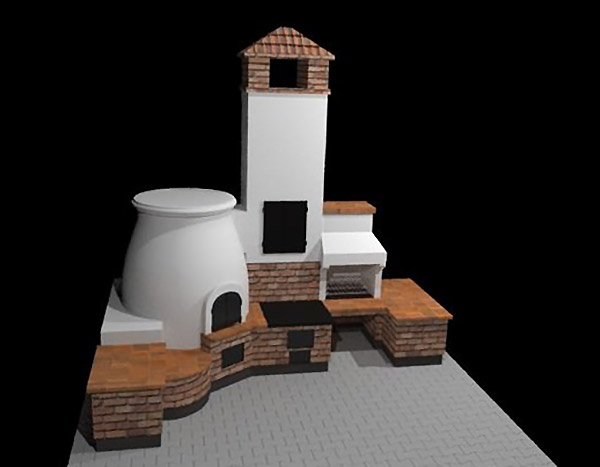

תמונה 6. מודל מחשב של קומפלקס ברביקיו בעיצוב מקורי. פרויקט כזה לא רק יוצב בצורה קומפקטית בגזיבו או במרפסת, אלא גם יהפוך לקישוט של בית כפרי.

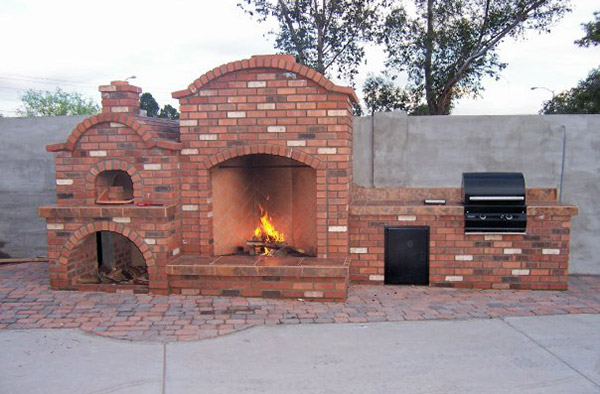

תמונה 7. קומפלקס תנורים מורכב, שבמרכזו היה תנור פתוח גדול באופן יוצא דופן.

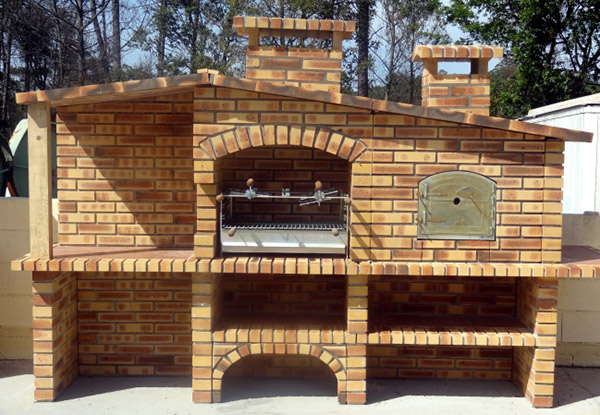

תמונה 8. קומפלקס ברביקיו קומפקטי מלבנים שיכול להכיל מספר תנורים,

תמונה 9. מבנה תנור בעל עיצוב יוצא דופן וצבע לבנים. אפילו חפצים פונקציונליים כמו מתחמי ברביקיו מלבנים יכולים להפוך לקישוט של אזור הגינה: התמונה מדגימה זאת בצורה מושלמת.

סרטון שימושי

יש צורך להבין בבירור אילו שלבי עבודה יש ​​לבצע על מנת לבנות קומפלקס ברביקיו באתר שלכם. לשם כך, אנו מציעים לצפות בסרטון זה. בצורת מצגת שקופיות, הוא מציג את שלבי הבנייה העיקריים.

מַסְקָנָה

בניית קומפלקס תנור ברביקיו אינה קשה כפי שנראה במבט ראשון. העיקר הוא לעקוב אחר ההוראות. הדרישות הטכנולוגיות של הפרויקט ולנקוט גישה אחראית לבחירת החומר. במקרה זה, מתחם הברביקיו לאחר הקמתו יוכל לרצות את הבעלים במשך שנים רבות. ואם תחליטו לבנות מתחם ברביקיו במו ידיכם, ההוראות שלב אחר שלב שסיפקנו כאן בוודאי יעזרו לכם בעבודתכם.
