בניית ברביקיו מלבנים: תמונות ושרטוטים של פרויקטים מעניינים

לעתים קרובות מתבלבלים המושגים ברביקיו וגריל, שכן הם בנויים לבישול אוכל על עשן וגחלים. אבל גריל נחוץ לבישול שישליק, וברביקיו הוא דרך לבשל אוכל על אש גלויה באמצעות רשת.

רָגִיל ברביקיו ניתן להמיר אותו למנגל על ​​ידי הוספת גריל.

תנורי ברביקיו יכול להיות נייד ונייח, המידות תלויות בפונקציות המבוצעות. התנור הפשוט ביותר בנוי במידות 0.18*0.07*0.9 מטר, דומה למנגל רגיל עם רשת.

מנגל משופר מעט בנוי עם מקום לכיריים, מידותיו הן 1.7*0.4*1.9 מטרהפשוט ביותר קומפלקס תנורים יש לו ממדים 1.2*2.2*1.9 מטר.

התנורים מוצעים לבנייה עם קלחת, ברביקיו, כיריים ומכשירים נוספים. לבישול על גחליםאתם רק צריכים לבחור את הפרויקט שמתאים לצרכים שלכם. במאמר זה נספר לכם בפירוט כיצד לבנות מנגל מלבנים במו ידיכם. שרטוטים ותמונות של כמה פרויקטים מצורפים. ובכן, את מידות מנגל הלבנים, שרטוטים ותמונות של דגמים אחרים של תנורים ניתן למצוא בדפים הסמוכים באתר שלנו.

למה לבנות ברביקיו לבנים חיצוני במו ידיכם?

מוֹדֶרנִי מגוון אריחי רחוב לא מאפשר לך לבחור דגם אחד - אתה רוצה לקחת אלמנט מכל פרויקט. בניית תנור ברביקיו בגינה מלבנים במו ידיך מאפשרת לך לשלב אותם לתנור אידיאלי אחד באתר שלך.

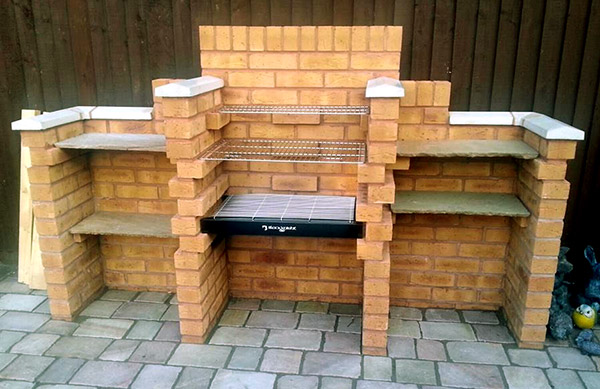

תמונה 1. תנור ברביקיו קטן ואסתטי במיוחד לגינה, עשוי מלבנים עם גריל ושולחן עבודה. תנור ברביקיו פשוט שכזה נבנה במו ידיכם מלבנים ואבן בקלות ובמהירות, במיוחד אם יש הוראות מיוחדות להנחת מנגל עם גריל.

אֶל יתרונות של תנור לבנים היתרונות של בנייה משלכם כוללים את הדברים הבאים:

• היכולת ליצור פרויקט משלך;
• תנור שנבנה בצורה כזו יהיה יַצִיב - הוא לא ייגנב, גם אם בעלי האתר נעדרים למשך זמן רב;
• אמון בחומרים ובעמידות של הכיריים המורכבות;
• הנחת מנגל היא כל כך פשוטה שאדם ללא ניסיון בהכנת תנורים יכול לשלוט בה;
• מתן סגנון קלאסי לאזור או סגנון כפרי;
• יצירת סיבה להיות גאה מול חברים.

מהם הסוגים השונים של עיצובים של תנורי ברביקיו ושישליק העשויים מלבנים?

הפרויקטים העיקריים לבניית ברביקיו לבית קיץ עשוי לבנים מחולקים ל-3 סוגים:

• בלי צינור — תנור פשוט, המזכיר ברביקיו, הדורש עלויות בנייה מינימליות;
• עם צינור - תנור משופר, שבו עשן לא יתפזר לכיוונים שונים על ידי הרוח בעת הבישול;
• עם צינור וכיריים — להיות מסוגל להכין מנות ראשונות, כגון מרקים, בורשט, מרק דגים.

האפשרות הטובה ביותר היא ליצור תנורים עם ארובה ללא תנור, כי לרוב החברה מתאספת לאכול שישליק חם עם משקאות חמים באותה מידה.

הצינור בעיצוב התנור יגן על הנופשים מפני פיזור אקראי של עשן וחלקיקי אפר מעופפים.

בניית מנגל מלבנים: הערכת עלות

אחד השלבים הראשונים של יישום הפרויקט הוא חישוב החומר שיידרש לבניית התנור. למנגלים בגינה לדאצ'ה ישנן תוכניות רבות המראות כיצד לייצר מבנה כזה או אחר, ולחלקן יש גם פריסת שורות. נוח במיוחד לקבוע מראש את נפח חומרי הבנייה הדרושים.

חישוב כמות הלבנים הרגילות לבנייה תנורים עם ארובה (לפי שורות): 38+10.5+10.5+10.5+10.5+33+33.5+13+13+13+13+35+35+9+9+9+9+9+9+9+9+9+18+26+22+20+12+10+9+7+5+5 = 474.5 יחידות.

• רָגִיל לבנים אדומות כיתה א' - 474.5 יחידות;

חישוב כמות הלבנים האש להנחת תיבת אש (החל משורה 14): 7+7+7.5+7.5+7+7.5+7+3 = 53.5 יחידות.

• לבנה אש ליצירת תיבת אש - 53.5 יחידות;
• פתרון בטון ליציקת היסודות או תערובתם של מים, חול, אבן כתושה, מלט ביחס של 4:4:4:1;
• צינור מתכת קוטר 15-20 ס"מ - יחידה אחת;
• לוּחַ ליצירת טפסות - 1 יחידה;
• חול גס — 17 ק"ג;
• רשת חיזוק — 2 מטר;
• יריעת מתכת — יחידה אחת;
• משטח שולחן — יחידה אחת;
• רשת תנור לאיסוף גחלים - 1 חתיכה;
• סיליקון ואיטום עמיד בחום לאיטום סדקים בבנייה - צינור אחד;
• חומר פנים.

לפני שתתחילו לשלב הבנייה, בדקו אם יש במלאי כְּלֵי עֲבוֹדָה:

• לִגרוֹף;
• מפלס הבניין;
• חֶבֶל;
• רוּלֶטָה;
• פַּטִישׁ.

כלים אלה כל כך פשוטים שקשה למצוא אלטרנטיבה לשימוש בהם.

בחירת והכנת מקום לבנייה

המקום בו ניתן לבנות תנור ברביקיו במו ידיכם נבחר על סמך נוחות ובטיחות אש. במרחק של 3-4 מטרים מהכיריים אסור שיגדלו עצים, שיחים או דשא. אם נבנים באתר הרחבות, בית מרחץ או מבנים אחרים, יש לבנות את התנור במרחק. כיוון הרוח השורר לא צריך להיות לכיוון הבניינים שלכם או הסמוכים.

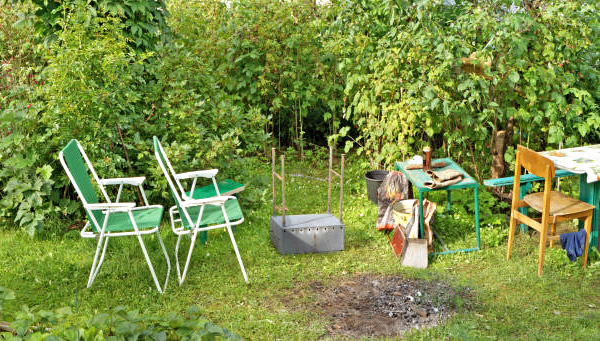

תמונה 2. מקום מאולתר להירגע עם ברביקיו בסבך הגינה. בוודאי יש לכם פינה כזו באתר שלכם, שבה ברביקיו מלבנים יתאים בצורה מושלמת. התמונה לא מאפשרת לכם להעריך את גודל האתר, אבל אפילו תנור קטן ייראה טוב יותר מחלקת אדמה כה חרוכה.

אם נדון בנוחות של שימוש בבישול עתידי בתנור חיצוני, הכי נוח למקם את המבנה ליד אזור בילוי — פטיו, גזיבו, טרסה. אם אין מקומות כאלה באתר, תוכלו לבחור כל מקום למנגל, ולהציב שולחן עם כיסאות בקרבת מקום. קחו בחשבון שתצטרכו הרבה מים ועצי הסקה לבישול ולתחזוקת הכיריים. גודל אזור העבודה של הכיריים נבחר בהתאם ליכולות הפיננסיות ולגודל האתר.

המלצות בסיסיות למיקום כיריים:

• ממוקם בצד המוגן יחסית לבניין מגורים. אחרת, העשן יגיע לכיוון הבית, יחדור פנימה וישאיר עקבות של פיח בחוץ;
• לא רצוי להחזיק צמחים ליד ברביקיו מלבנים - תפקודיהם החיוניים ייפגעו עקב טמפרטורות גבוהות.

לאחר בחירת המיקום, הגיע הזמן להתכונן אזור לאזור התנורהאדמה מנוקה מהשכבה הפורייה: דשא, שיחים, עצים. כריתת עצים מהאתר מותרת ללא הסכמת הרשויות המקומיות, ובלבד שאין הגבלות סביבתיות.

בדרך כלל, במהלך תכנון ופינוי השטח לבנייה עתידית, נטועים עצי מחטניים ועצי פרי. לאחר מכן, ניתן להמשיך הלאה. לשלב יציקת היסודות בהתאם לצורה ולגודל המוצעים על ידי ערכת שרטוט המנגל שבחרתם.

בניית ברביקיו מלבנים

תנור בחלקת גינה, לא משנה איזה סוג הוא, הוא מבנה מורכב למדי הדורש ידע מסוים. לכן, לכל מי שהחליט לבנות ברביקיו לבית מגורים במו ידיו, הוראות שלב אחר שלב, אשר ניתן בדף זה של האתר, הוא פשוט הכרחי. אם הנחת תנורי ברביקיו ידנית היא תהליך לא מוכר לכם, קשה להניח אפילו את השורה הראשונה של הלבנים ללא הוראות כאלה.

לפני תחילת הבנייה, מומלץ לבצע הערכה משוערת צִיוּר כדי לחשב את כמות החומרים הנדרשת ואת הבנייה הנכונה של המבנה.

יצרני תנורים בעלי ניסיון רב אינם משתמשים בציור להנחת תנורים (הם כבר יודעים בעל פה איך להניח מנגל לבנים במו ידיהם).

אם אינך מומחה, תצטרך, בנוסף לציור הרגיל, גם הזמנה ברביקיו לבנים, שרטוטים של בנייה או תרשים מפורט של בנייה של ברביקיו.

כל תנור ברביקיו מלבנים בנוי שכבה אחר שכבה - שורה אחר שורה של לבנים. מספר הלבנים בכל שורה אינו זהה וניתן לערום אותן בצורה שונה. כדי לדעת בדיוק כיצד לבנות מנגל מלבנים במו ידיכם מבלי לערבב שום דבר, אתם זקוקים לשרטוטים עם סדר שורות. אפילו בונה תנורים מתחיל, שיש לו שרטוטים כאלה ביד, בטוח שהפרויקטים להסדר תנורי ברביקיו יעזרו למנוע טעויות גסות במהלך הבנייה.

איך להכין תנורי ברביקיו לבית קיץ מלבנים: יסודות (שלב אחר שלב)

המשקל הכבד של תנור לבנים דורש בסיס איתן. תנור לבנים מתאים באותה מידה. סֶרֶט ו מוֹנוֹלִיטִי יסוד. בואו נשתמש בהמלצות של מומחי תנורים וניתן עדיפות לאפשרות המונוליטית.

אז בואו נתחיל לבנות ברביקיו במו ידינו - הוראות שלב אחר שלב ליציקת היסודות:

• בור בעל ממדים נחפר 1.5*2 מטר עם עומק של עד 0.4 מטר.
• התחתית מפולסת באמצעות את חפירה;
• שכבת חול נשפכת פנימה עובי 10 ס"מ, יוצקים כמות קטנה של מים ודוחסים;
• טפסות עץ מותקנות, מהודקות בעזרת ברגים להקשה עצמית;
• רשת החיזוק מונחת;
• היסוד מלא בטיט בטון;
• להשאיר למשך שבוע עד להתייצבות.

הנחת ברביקיו מלבנים: היסודות

הבסיס עליו יותקן כל מבנה הכיריים הוא השלב הראשון שממנו מתחילה הנחת ברביקיו מלבנים. ההוראות שלב אחר שלב שאנו מספקים כאן אמורות לסייע במניעת טעויות שבגללן המבנה כולו עלול בסופו של דבר להיות לא מתאים לשימוש.

לאחר שהיסוד התקשה, הוא נבדק בקפידה עבור נוכחות של סדקיםצריך לאטום אותם ולהשאיר אותם להתקשות.

בהמשך, זה מסומן מתווה התנורמומחים ממליצים למתוח חוט בין חלקי חיזוק התקועים בפינות. לאורך החוט מונחים לבנים, מצופים בטיט צמנט ומניחים את השכבה השנייה, החל מחצי לבנה.

יש לבדוק את אחידות הבנייה באמצעות פלס.

השורה השנייה מלאה בסורג לגחלים.מרחו טיט על קצה הלבנה כדי להגביר את אמינות הבנייה.

השורות הבאות יתחילו ב- חצאי לבנהלאחר מכן, מונחות 5 שורות של לבנים לפי התוכנית המוצגת. החל מה-6, מגש תנור - כאן נוצר מדף קטן. 3 שורות מונחות לפי התבנית, ומדף חדש נוצר עבור יסודות שולחן הכיריים.

הנחת תנור הברביקיו: תיבת אש

סיבה ל תיבת אש ו משטחי עבודה עשוי בצורת מגהץ. הקרשים מונחים בעובי של לבנה אחת, חתוכים לגודל המפתח. תמיסת הבטון נשפכת מעל, ומשאירים במשך 5 ימים.

גובה חלק זה של התנור תלוי בצורתו: 9 לבנים עבור מלבני, 7 עבור מקושת. עומק - עד 70 ס"מהצינור מוציאים אותו לאחר מספר שורות.

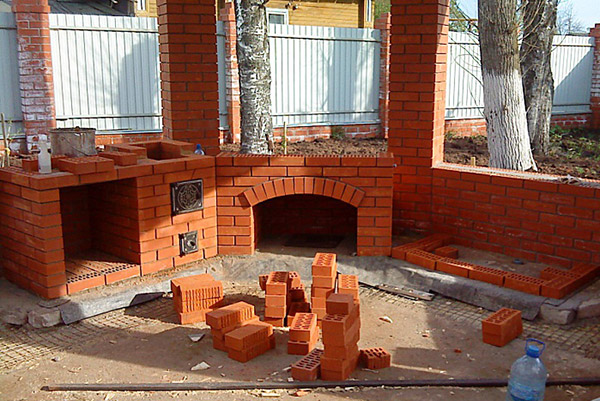

תמונה 3. תהליך בניית מנגל מלבנים נמצא בעיצומו. התמונה צולמה בשלב שבו בנייה של תנור המנגל כמעט מוכנה ובניית סככת העצים נמצאת בהשלמה. מודול נוסף נמצא בשלב הנחת השורה הראשונה של לבנים.

הנחת הארובה

ארובה למנגל לבנים הממוקם בגזיבו נרכשת בחנות לחומרי בניין או מרותכת מ חומר גיליוןכדי לאטום את החלל הפנוי בין הצינור לתנור, השתמשו איטום עמיד בחוםלגזיבו חייב להיות פתח חסין אש ליציאת הארובה.

קל יותר לקנות משטח שולחן בחנות ולחבר אותו למדף שנוצר. איטום סיליקוןכדי להכין זאת בעצמך, עליך לטייח עם מלט ולסיים את המשטח באריחים או באבן לאחר התקנת הלוח.

קישוט תנור עם ארובה

לאחר התקנת הארובה, ניתן לטפל במראה המנגל. לשם כך, קשטו את המנגל ואת תנור השישליק במו ידיכם: פרשו את כיסוי הרצפה בחומר מונע החלקה, למשל, כלי חרס פורצלןבמקרה זה, משתמשים בדבק מיוחד. החזית עוברת עם מכונת ליטוש ומנקה בעזרת מברשת כדי להסיר את שאריות התמיסה. ניתן להשתמש באריחים או באבן פראית כדי לשפר את המראה האסתטי של המבנה.

מאפיינים נוספים

כדי להגביר את נוחות המנוחה ליד תנור חיצוני, מומלץ לדאוג לתכונות נוספות.

כדי לקשט את האתר וליהנות מזמן נעים בערב, כדאי לחבר חשמל ולעשות תאורת שולחן, אח, חלל מתחת לגג, גבולות של אזור בילוי או מגרש.

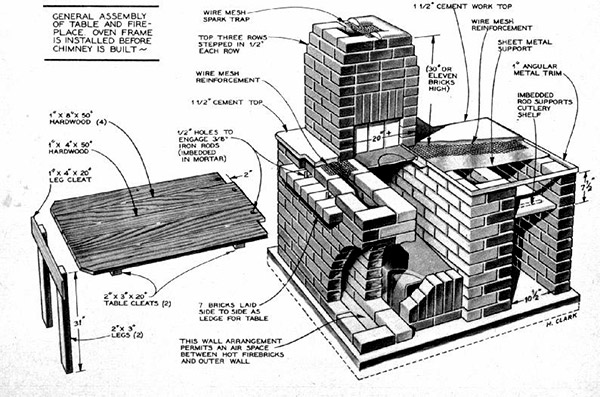

תמונה 4. תרשים מפורט של מנגל לבנים על ידי מומחים דוברי אנגלית. בנוסף לתנור עצמו, השרטוט כולל גם תיאור של שולחן העבודה עם המידות הנדרשות. אם אתם מתכוונים לבנות מנגל לבנים במו ידיכם, שרטוטים מסוג זה יהיו נחוצים.

שולחן עבודה להכין אוכל לבישול, דְפוּפָה לאחסון תבלינים, כלים ואביזרים, הם ממוקמים ליד אזור העבודה.

ניתן למקם את התנור עם הארובה לחלוטין בגזיבו מזוגג ולבשל קבבים טעימים כל השנה או להתקין חופה להגנה בסיסית מפני משקעים.

כרהיטים להרפיה, שולחן, ספסלים או כיסאות נרכשים או נוצרים. מעצבים לא מומלץ לקנות רהיטי פלסטיק זולים - זה יפגע באווירת הבישול בחוץ ועלול לגרום לשריפה. עדיף לתת עדיפות לרהיטים מזויפים מעץ ונצרים בצבעים טבעיים.

בטיחות אש

זכרו לפעול לפי כללי בטיחות אש. אף אחד לא רוצה להפריע לחופשה שלו כדי להתקשר למכבי אש ולטפל בתוצאות של שריפה בחפצים סמוכים.

כללים להתקנת תנור למניעת שריפה:

• הצורך בבנייה על בסיס איתן;
• גימור יריעת מתכת או חומר רצפה אחר שאינו דליק מול הכיריים;
• מיקום במרחק סביר מ חומרים דליקים, עצים, שיחים, מבנים.

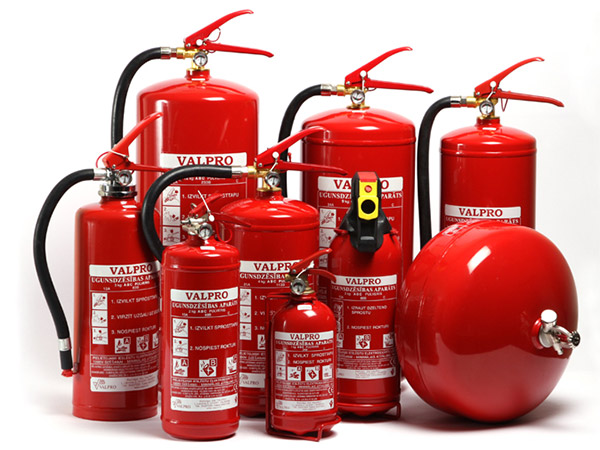

תמונה 5. סט של מטפי כיבוי אש מיובאים בגדלים שונים. לצורכי בטיחות אש, כל תנור ברביקיו מלבנים חייב להיות מצויד באחד מהפריטים הבאים: התמונה מדגימה עד כמה עשירה הבחירה עבור בעל בית נופש.

כללי הפעלה:

• כאשר התנור אינו פועל, הוא מכוסה לְכַסוֹת, כך שהמשקעים לא יפגעו בתפקוד;
• להגן על ילדים מלהיות קרוב לתנור;
• אל תשאירו את הכיריים דולקות, במיוחד עם אוכל, ללא השגחה.

תנורי ברביקיו שונים מלבנים: פרויקטים, תמונות, שרטוטים

כאשר אינכם מצליחים להחליט על פרויקט מסוים של בניית ברביקיו מלבנים, תמונות, דיאגרמות ושרטוטים של בניית ברביקיו יכולים לעזור לכם בבחירה. עיינו במבחר האיורים שהכנו כדי להבין איזה מהפרויקטים אתם הכי אוהבים. שימו לב במיוחד למורכבות העיצוב המוצע: האם תוכלו ליישם פרויקט זה או אחר במו ידיכם?

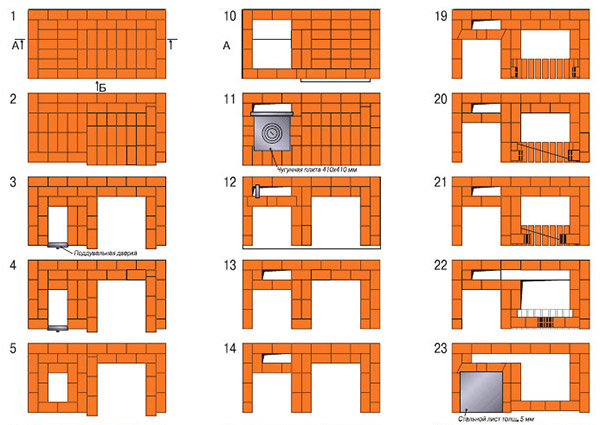

תמונה 6. קטע מההוראות המציגות כיצד לבנות תנור ברביקיו מלבנים. סידור שורה אחר שורה של המנגל, כמו זה, מקל על העבודה הרבה יותר, במיוחד עבור אלו שמעולם לא בנו מנגל מלבנים במו ידיהם. שרטוטים, לכן נסו לבחור בדיוק כאלה עם סידור שורה אחר שורה.

תמונה 7. תרשים גרפי של מנגל לבנים. לא יהיה קשה כלל לבנות מנגל לבנים לבית קיץ במו ידיכם על פי פרויקט כזה.

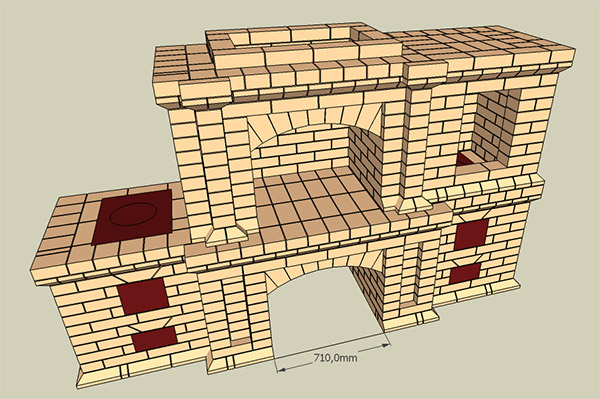

תמונה 8. מודל ממוחשב של מנגל מלבנים: שורה אחר שורה ודיאגרמת בנייה. יהיה קל יותר לבנות מנגל עם דיאגרמה מפורטת יותר, אך אפילו שרטוט כזה מאיץ את בניית המבנה.

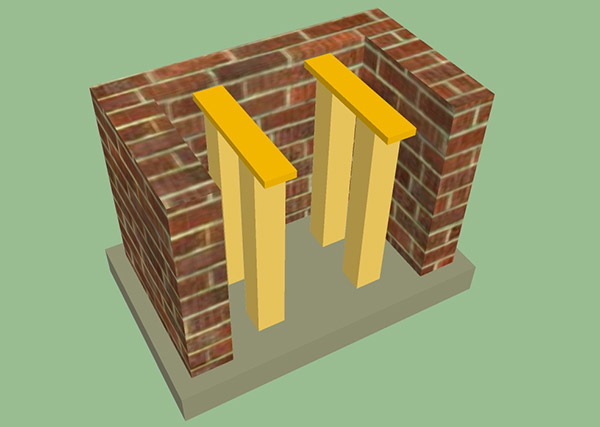

תמונה 9. תרשים מחשב גולמי של ברביקיו מלבנים. שרטוטי בנייה המצורפים לתרשים כזה יספקו מידע מדויק על גודל המבנה וסדר בנייתו.

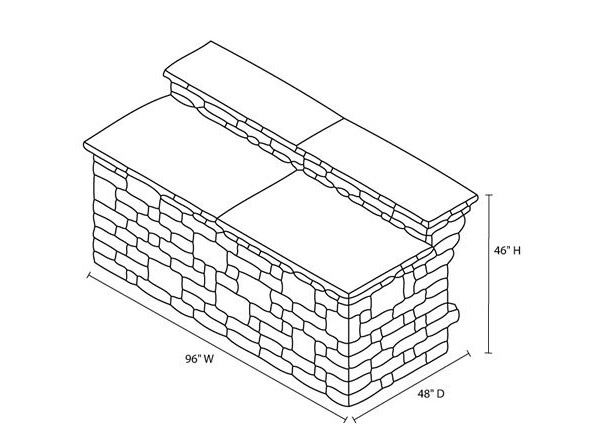

תמונה 10. סקיצה סכמטית של הדום לפרויקט המנגל. שרטוטים עם מידות נחוצים, לא משנה איזה סוג תנור תבחרו - אבן או לבנים, קטן או גדול, מורכב בעיצובו או לא.

תמונה 11. פרויקט של ברביקיו מלבנים שנוצר במחשב. הורדת פרויקט דומה בחינם שימושית מאוד כשרוצים לבנות ברביקיו מלבנים לגינה במו ידיכם.

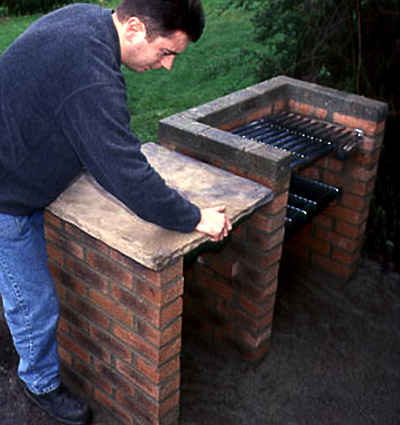

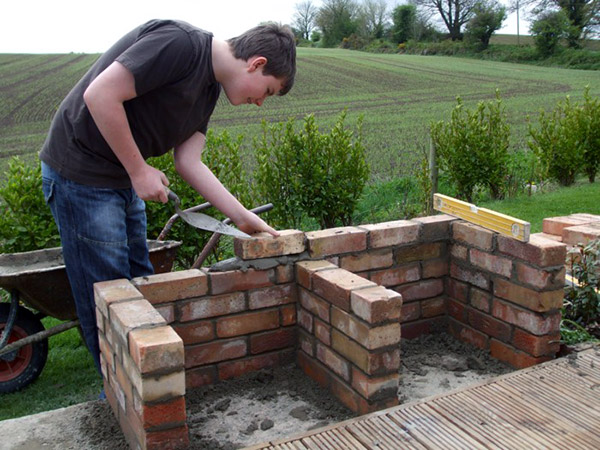

תמונה 12. בונה תנורים מתחיל מניח במו ידיו מנגל לבנים. התמונה צולמה בשלב שבו היסודות כבר היו מוכנים וכמה שורות של לבנים כבר הונחו.

תמונה 13. ברביקיו לבנים קטן בחוץ. השרטוטים למבנה כזה פשוטים ביותר, אולם אם תחליטו להתקין ברביקיו לבנים במו ידיכם, במקרה זה רצוי גם פריסת שורות המתארת ​​את הנחת הלבנים בפירוט.

ח

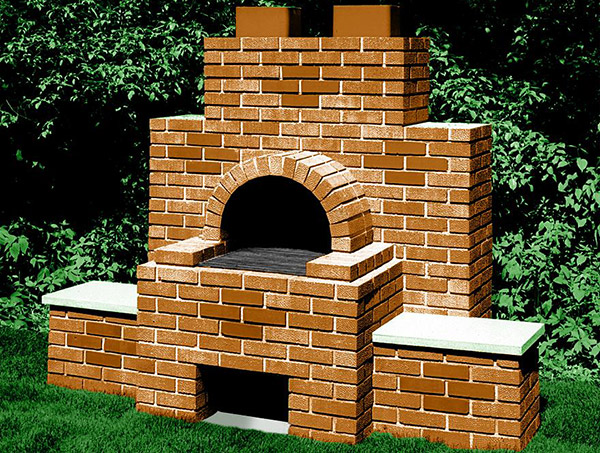

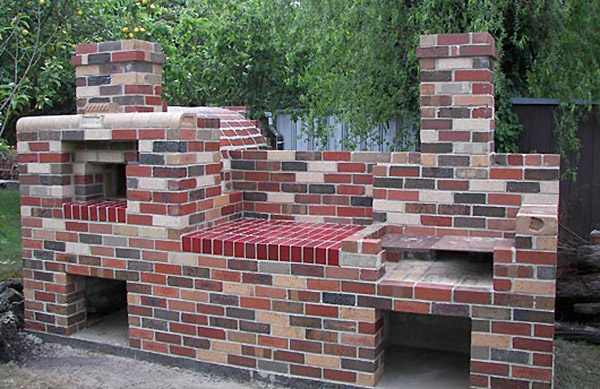

תמונה 14. תנור לבנים עם שני צינורות. באתר שלנו תוכלו לראות את פרויקטי הברביקיו הכי יוצאי דופן. התמונה של דגם זה, למשל, מראה שתנור ברביקיו ושישליק, שנבנה במו ידיכם, יכולים להידמות לקווי מתאר של תנור מבקתה רוסית.

תמונה 15. ישנם מגוון סוגי מנגלים לבית קיץ העשוי מלבנים. התמונה מציגה דגם מוארך מקופל לפינה. ניתן להבחין מהקיר הצדדי כי נעשה שימוש בתכנית הנחת מנגל מקורית מלבנים.

תמונה 16. ליד גדר העץ ישנו ברביקיו כפרי עשוי לבנים, שנבנה על ידי בעל האתר במו ידיו. מבנה זה מורכב משלושה חלקים פשוטים. ברור כי נעשה שימוש בפריסה יוצאת דופן למדי של המנגל העשוי לבנים.

תמונה 17. מבנה לבנים לבישול מגוון מאכלים בחוץ. כדי לבנות אפילו תנור ברביקיו פשוט יחסית כזה במו ידיכם, ייתכן שיהיה צורך בסדר עבודות הלבנים.

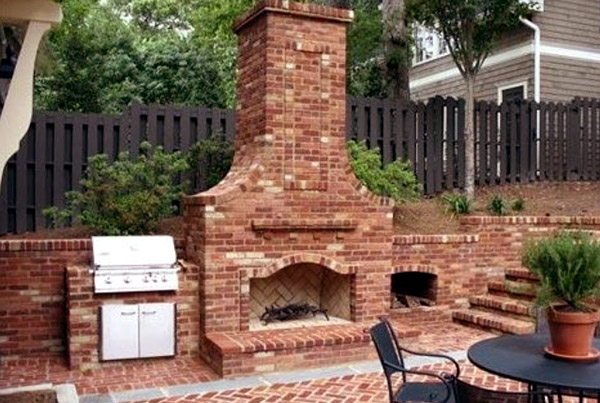

תמונה 18. חצר אחורית של בית כפרי עם פינת ברביקיו ותנור עם ארובה גדולה. כדי לבנות ברביקיו לבנים מורכב למדי במו ידיכם, פשוט נחוצות דיאגרמות עם מידות מפורטות ורצף פעולות.

סרטון שימושי

צפו בסרטון שפורסם כאן, בו תוכלו לראות כיצד להכין מנגל מלבנים במו ידיכם. כל שאר שלבי הבנייה מוצגים גם כן.

מה עושה בונה תנורים לאחר יצירת מנגל?

כאשר תנור הברביקיו מלבנים, שנבנה ומעוטר במו ידיכם, הפך למבנה יפהפה נוסף באתר, ואזור הבילוי סביבו מסודר, הגיע הזמן ליהנות מהמנה הראשונה של שישליק ביתי ארומטי. בניית התנור ארכה שבועייםכדי שהעבודה הזו לא תהיה לשווא, יצרן תנורים מנוסה מייעץ לא להזניח את הטיפול הבא. יש לנקות את הארובה מדי שנה ואל תשכחו לשטוף את תיבת האש לפני כל בישול, כי יהיה זה מצער מאוד להכין תנור ברביקיו בדאצ'ה במו ידיכם ולהרוס אותו במהרה בפעולה לא נכונה.
