קל להכנה, יעיל באופן מפתיע: בובפוניה – תנור ביתי בעל שריפה ארוכה

לעתים קרובות, בעלי מלאכה ביתיים שרוצים לרכוש תנור חימום קטן עושים תנור בטן פרימיטיבי, בהתחשב בכך שזה לא מעשי לתכנן מוצרים מורכבים יותר.

אבל יש עוד הרבה גרסה מתקדמת יותר יחידת חימום ובו זמנית קל באותה מידה להכנה — תנור "בובפוניה".

זהו מכשיר שריפה עליונה תוצרת בית ש... עולה על תנור בטן לפי יעילות וזמן פעולה על לשונית אחת.

מהי מהות עקרון הבעירה העליונה?

בציוד תנור ודוד עם בעירה עליונה תיבת אש יש את הצורה גליל בכיוון אנכיברור שסימניית הדלק בתנאים כאלה יישרף יותר זמן, מאשר בשיטת ההצתה הרגילה מלמטה.

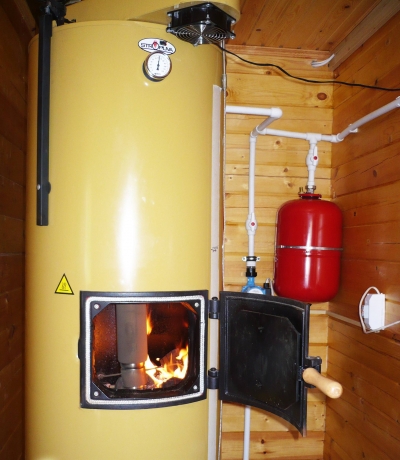

בשלב מסוים, מהנדסי החברה שיפרו מעט את הטכנולוגיה. סטרופובה, תוך יישום החידושים הבאים:

• אֲוִיר התחיל לשרת מינון ורק באזור הבעירה. כדי לספק אוויר, היה צורך להתקין צינור אוויר טלסקופי.
• כך שבנוסף לבעירה באזור העליון של עומס הדלק, פירוליזההותקן תא חימום אוויר עד 4000 מעלות צלזיוס.

שריפה לאחר פירוליזה וגזי פליטה — מתרחש בחלל שמעל לטעינת הדלק. באמצעות פירוליזה, יעילות המפעל הוגברה משמעותית.

רציונליזציה מאת אפנסי בוביאקין: תרשים של מכשיר חדש

ברור שיש לחזור על דוד הסטרופובה זה בלתי אפשרי בביתכדי למנוע תקלות, יש לייצר את החוליות של צינור האוויר הטלסקופי בדיוק רב. אפנסי בוביאקין הציע דרך קלה יותר מחמם את האוויר ומכניס אותו לאזור הבעירה. "בובאפוניה" הוא כינויו של בונה זה באחד הפורומים שבהם פורסם העיצוב. מאוחר יותר, שם זה הוקצה לתנור.

הפתרון פשוט:

• מקום על אחסון דלק כיפוף עם צינור אוויר מחובר אליו, יוצא דרך מכסה תיבת האש. כאשר הדלק נשרף, העומס ייפול תחת משקלו שלו, והאוויר תמיד יזרום לחלק העליון של הסימנייה.
• בצד התחתון של הדיכוי, השתמשו בחתיכות זווית או תעלה כדי ליצור תעלות רדיאליות חלולות, שלאורכו האוויר ינוע לפריפריה. במהלך מסעו, הוא יתחמם לטמפרטורה הנדרשת.

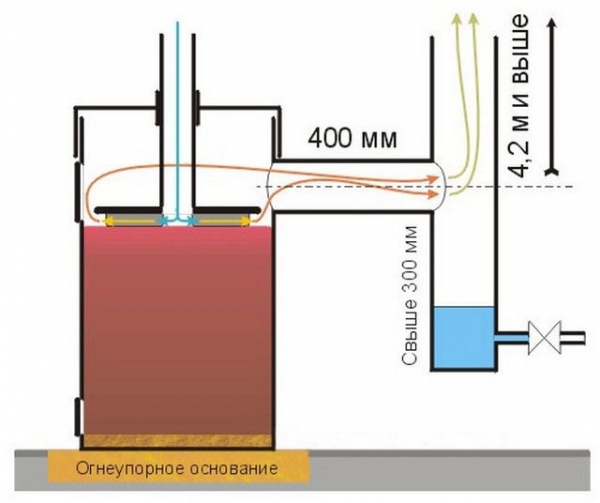

תמונה 1. תרשים של המבנה הפנימי של תנור בובפוניה המציין את מידות הארובה ואספן העיבוי.

מידות הדיכוי נבחרות כך שיהיה מספיק מקום בינו לבין קירות תיבת האש. פער ליציאת גזי פירוליזה.

איך להכין "בובפוניה" במו ידיכם? ציור של תנור ארוך שריפה

המכשיר "בובאפוני" נראה פשוט ביותר. אבל צריך להבין שהמכשיר יעבוד ביעילות רק כאשר היחס הנכון בין הפרמטריםהנה כמה כללים שכדאי לקחת בחשבון בעת ​​תכנון תנור:

• מרווח פנימי של תיבת האש (ד) צריך להיות 30-80 ס"מאם תקטינו אותו, הגזים לא יוכלו להישרף לחלוטין. לכן, יעילות הכיריים תהיה נמוכה. אם תעריכו יתר על המידה את הקוטר, קצב בעירת הדלק בקצוות יהיה נמוך מדי, והכיפוף ישקע לתוך הסימנייה. כתוצאה מכך, הכיריים יכבו.
• גוֹבַה תיבות אש (נ) נלקח שווה ל 3-5 ד'.
• קִיר יש לארון האש עובי s, שווה ל 2.5 מ"מ או יותר.
• קוֹטֶר הדיכוי הוא 0.9 ד'.

גובה התעלות (ח) כדי לחמם את מסת האוויר על המשטח התחתון של המכבש:

• עֲבוּר עומק = 300 מ"מ: גובה = 40 מ"מ;
• עֲבוּר עומק = 600 מ"מ: גובה = 60 מ"מ;
• עבור הטווח שבין עומק = 300 מ"מ ו- עומק = 600 מ"מ: ח מחושב באופן פרופורציונלי;
• עֲבוּר D גדול מ-600 מ"מ: h = 0.1D.

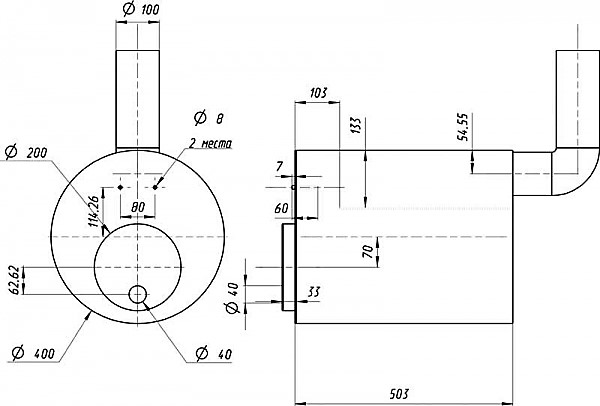

תמונה 2. דוגמה לציור של תנור בופה ארוך טווח בשתי השלכות: מבט מלמעלה ומבט צד.

עובי הדיכוי נבחר בהתבסס על המסה האופטימלית שלואסור שיהיה כבד מדי, כדי שלא ישקע בדלק, ולא קל מדי, אחרת, עקב לחץ חלש, הדלק יתלקח עם שריפה חוזרת. יש לקחת את הערכים הבאים:

• בְּ- עומק = 300 מ"מ: עוֹבִי דיכוי - 6-10 מ"מ;
• בְּ- עומק = 400 מ"מ: 6—8 מ"מ;
• בְּ- עומק = 600 מ"מ: 4—6 מ"מ;
• בְּ- עומק = 800 מ"מ: 2.5—4 מ"מ.

העובי עבור קטרים ​​בין הערכים שצוינו מחושב באופן פרופורציונלי.

ייתכן שתתעניין גם ב:

חממו את הגוף והנפש: כיריים שוודיות עם תנור וכיריים כגלגול הנוחות

איך להוסיף נגיעה של אקזוטיות לחיים שלך במו ידיך: ציור של תנור פומפיאני

4 אפשרויות התקנה: כאשר אי אפשר להסתדר בלי מערכת חימום עם סירקולציה מאולצת?

ממה צריך להיות עשוי גוף התנור: חבית, צינור או בלון גז?

הכי נוח הכינו "בובאפוניה" מחתיכת צינור או מגליל גז נוזלי.

האפשרות השנייה היא העדיפה ביותר: תַחתִית כבר קיים, ו כיפה עליונה משמש כתא מצוין לבעירת גזים.

חומר המקור להפקת המקרה יכול להיות יריעת פלדה — מכונות כיפוף יריעות חובבניות, המשמשות בסדנאות פרטיות קטנות, עם יריעות עובי 2.5 מ"מ הם יכולים להתמודד עם זה די טוב.

לפעמים "בובאפוניה" עשויה מחבית.

תהליך הייצור

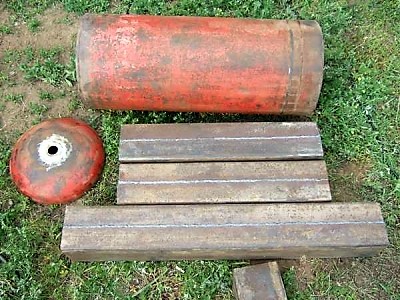

נציג את תהליך הייצור באמצעות הדוגמה של כיריים העשויות מגליל.

• אתה צריך בלון למלא במים, כדי להבטיח שהוא נקי מגז שיורי (בלעדיו, עלול להתרחש פיצוץ בעת חיתוך המיכל).
• ניקוז מים מהצילינדר חתוך את החלק העליון בצורת כיפה ולאחר שריתכו אליו ידיות ומהדקים, הם הופכים אותו למכסה. החלק הנותר לרתך את הצינור כדי לחבר את התנור לארובה, קוֹטֶר אשר אמור להיות לא פחות מ-150 מ"מ.
• לְאַחַר רגלי ריתוך גוף התנור מוכן.
• אנחנו מרתכים אותו לחלק העליון של המכסה קוֹלָר - חתיכת צינור (ניתן לעשויה מפלדה מגולוונת), אשר, בהתאם לתעלת האוויר, תגביל דליפה לא מתוכננת של מסות אוויר לתא הבעירה. הפער בינו לבין הצינור לאספקת אוויר לא אמור להיות יותר 2.5 מ"מכדי לקבוע גוֹבַה צווארון, אתה צריך ממש גודל הפער בינו לבין צינור האוויר להכפיל ב-80לכן, עם גודל פער של 0.8 מ"מ גובה הצווארון יהיה 0.8*80 = 64 מ"מ.

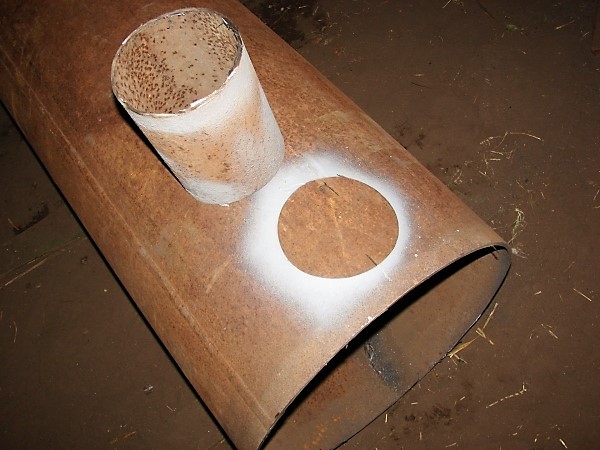

תמונה 3. לפני ריתוך הצינור לכיריים. דוגמה כיצד ניתן למדוד בקלות חור בגודל הנדרש באמצעות מרסס צבע.

• חתיכה עגולה נחתכת מגיליון פלדה בעובי הנדרש. עוֹשֶׁק, שבו הם לאחר מכן יוצרים קוטר חור 75-80 מ"מ.
• מרותך לעיקול במרכז צינור אוויר - צינור עם פנימי קוטר 75-80 מ"משלה מֶשֶׁך צריך להיות כזה שאחרי שהמטען יורד לחלוטין מהצווארון הקטע דיבר אורך צינור האוויר לא פחות מ-150 מ"מ.
• יש לקדוח חור בתעלת האוויר להתקין בולם זעזועים (פלטה עגולה מרותכת למוט).
• כמה מהם מרותכים לתחתית הדיכוי צלעות רדיאליות, עשויים מתעלה או זווית. הם יוצרים תעלות לחימום האוויר.

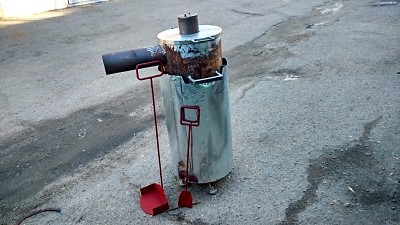

תנור ה"בובפוניה" מוכן. כעת ניתן לחבר אותו לארובה ולמלא אותו בדלק. לשם כך, יש לקחת בחשבון את הדברים הבאים:

• אתה צריך לשים "בובאפוניה" בסיס חסין אש (לבני חרסית אש יספיקו).
• זה נוצר בארובה כמות גדולה של מעובה, לכן הוא חייב להיות מצויד באספן עיבוי עם ברז.

שיפורים שימושיים

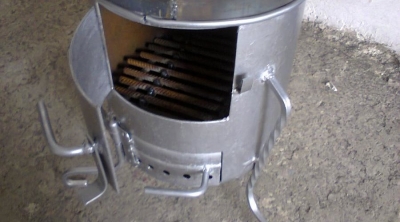

פְּגָם "בובאפוני" קלאסי - קשיים בפינוי אפרניתן להציע שתי אפשרויות לפתרון בעיה זו:

• הכי קל: להניח את זה לוח פלדה עגול בתחתית עם חתיכת חיזוק מרותכת אליו. לאחר שהדלק נשרף, ניתן בקלות לשלוף את הפלטה הזו יחד עם האפר.
• פתרון מורכב יותר: לרתך אותו לגוף דלת תא האש, שדרכו יהיה נוח לנקות את התנור.

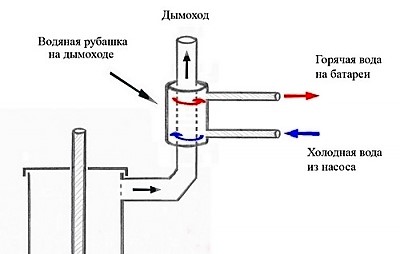

"בובפוניה" עם מעיל מים

יש להבין כי הבובפוניה מתאימה לתפקיד של מכשיר לחימום מים. לא טוב במיוחד.

במהלך ספיגת החום על ידי מים, הטמפרטורה בכבשן יורדת, וכתוצאה מכך יעילות שריפת גזי הפירוליזה, ועימה יעילות ההתקנה יורדת בצורה חדה.

עם זאת, אם תעקבו אחר כמה כללים, "בובפוניה" בצורת דוד יכולה לעבוד:

• נוזל הקירור יכול לספוג לא יותר מ-10-15% מהחום המיוצר.
• עובי דופן תיבת האש צריך להיות 4-6 מ"מאם העובי קטן יותר, החום ייכנס למים מהר מדי, מה שיוביל לירידה בלתי מקובלת בטמפרטורה. אם הוא גדול יותר, האינרציה התרמית של הדוד תהיה כה גבוהה עד שלא ניתן יהיה למנוע את רתיחה של נושא החום.
• אוֹפְּטִימָלִי עובי מעיל המים מפצה 40-60 מ"מ.
• הֶכְרֵחִי עובי הקליפה החיצונית חולצות מתקבלות על בסיס 1 מ"מ לכל יחידת לחץ אטמוספרי במערכת החימום (בגובה של עד 2 מטר). לפיכך, עובי הפלדה 2.5 מטר, אשר ניתן לכופף על מכונה חובבנית, יוכל לעמוד בלחץ של עד 2.5 אטמוספרות.
• עוֹבִי צריך להיות מעיל מים בכל מקום אוֹתוֹ הַדָבַרפיזור חום לא אחיד ישפיע לרעה על תהליך בעירת הגז.

סרטון שימושי

סרטון המציג את ייצור תנור בובפוניה: תכונות ריתוך ושגיאות אפשריות.

מסקנות

מעט מכשירי חימום מעוררים עניין רב בקרב בעלי מלאכה כמו תנור ה"בובפוניה": הם כל הזמן מתנסים איתה, הם מנסים לבחור את השילוב הטוב ביותר של פרמטרים, כדי להוסיף כמה תוספות לתכנון על מנת להגביר את היעילות.

פופולריות מעוררת קנאה שכזו מוסברת על ידי הדברים הבאים יתרונות העיצוב:

• לֶאֱפוֹת פשוט ביותר בייצור;
• יש יעילות מעל 70%;
• יכול לעבוד על טעינת דלק אחת זמן רב.
