המלצות לבחירת תנור מתאים לבית מרחץ עשוי צינור עם הוראות שלב אחר שלב

עיצוב הכיריים המבוסס על צינור ברזל דומה לכיריים רגילות. יחידות מסוג אמבטיה מאופיינות ב... נוכחות של תנור ומיכל לחימום מים.

לפני שאתם מתחילים לבנות את המכשיר, בצע שרטוט עיצובי.

בלעדיו, תחילת העבודה מסוכנת ביותר, שכן הסבירות לטעויות עולה פי כמה וכמה, מה שמוביל לא רק לעבודה באיכות ירודה ולכישלון מהיר של היחידה, אלא גם לבעיות בריאותיות עבור אדם בעת השימוש במכשיר.

ציורים של תנורי אמבטיה מצינור

תנור סאונה מורכב מכמה אלמנטים, המחוברים בטור זה לזה באמצעות ריתוך חשמלי או גז:

• מהגוף. יש לו מפוח עם מכסה, פורטל לאבני ריצוף, תיבת אש וסורגים.
• ממיכל (מיכל) לחימום מיםלפעמים זה נעשה לא כאלמנט נפרד, אלא כהמשך של הגוף.
• מהארובה.
• ממעכב ניצוצות המותקן על הארובה.

מים זורמים דרך צינורות העברה בתוך המיכל ומופרשים דרך צינורות אספקת מים קרים וחמים.

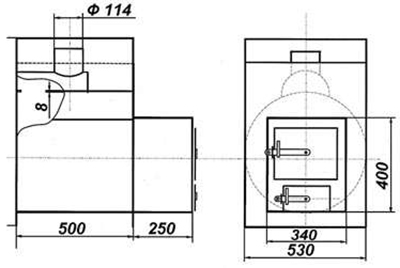

תמונה 1. ציור של תנור אמבטיה אופקי עשוי מצינור, מבט צד וחזית.

כיצד להכין תנור סאונה בגודל הנכון עם צימוד של 400, 500, 530 מ"מ

בחירת מכשיר ביתי תלויה במידות חדר האדים ובסדרי העדיפויות של הבעלים. ייצור כל סוג של מבנה מוסדר על ידי תקנים. PPB 01–93 ו-SNiP 41–01-2003. בין אם התנור אופקי או אנכי, מספר כללים כלליים חלים:

• עבור הסאונה תצטרכו יריעה בגודל 30x35 ס"ממרחק מראש החימום לתחתית המיכל — לפחות עשרה סנטימטרים.
• הקיר האחורי מרותך לחלוטין, ודלת מותקנת בחזית.
• למעלה מחובר מחבר העשוי מפס פלדה בעובי 400, 500 או 530 מ"מ. רוחבו הוא בערך 5 ס"מחצי מרותך לגוף, והחלק הבולט משמש להרכבה.
• בעת התקנת ארובה להשאיר שליש מחלקו העליון של המיכל פתוח, כך שניתן יהיה למזוג מים. דלת עם ידית מחוברת לפתח המילוי.
• ברז עם שסתום מרותך בתחתית המיכל.

מכשיר אנכי תוצרת בית

בתכנון המבוסס על העיקרון האנכי, הסורגים ממוקמים מעל גוף החימום.

קוטר הכיריים יהיה תלוי ב קליבר הצינור שנבחר.

בעת התקנת תנור סאונה אנכי במו ידיכם, יש לבצע את האלגוריתם הבא:

• חתוך חתיכת צינור באורך של כ-0.8 מטר.
• הקצוות החתוכים מנוקים.
• התחתית מרותכת מלמטה - עיגול באותו קוטר כמו הצינור עצמו.
• פתח לאוורור חתוך בתחתית.
• הסורגים נמצאים בהתקנתם. הם ממוקמים מעט מעל פתח יניקת האוויר.
• חריץ עבור תיבת האש חתוך מעל הסורג.

בחלק העליון של התנור יוצרים חור עבור הארובה. כל הפתחים מצוידים בדלתות המותאמות לגודל. לאחר סיום העבודה, התנור משויף ומצופה בצבע.

בנייה אופקית במו ידיך: תמונה

המאפיין הייחודי של מכשיר מסוג זה הוא הוצאת תא האש מחדר האדים לחדר ההלבשה, מה שהופך את ההצתה לקלה ומהירה יותר. אבל תנורים אופקיים דורשים גם הרבה יותר מקום.

תמונה 2. תנור אופקי עם חיפוי לבנים, הממוקם בחדר ההלבשה, הדורש שטח גדול למדי להתקנה.

כדי לייצר את המכשיר, לוקחים חתיכת צינור גודל 0.8 מטר, הפתחים מלוטשים. הסורג מותקן מתחת. יריעת מתכת מתאימה לכך, מספיקה לחיתוך מלבן בגודל הנדרש. האמצע נחתך מהחומר, תוך שמירה על קצוות צרים מדי. לאחר מכן מרותכים מוטות מתכת. הסורג המוגמר מורכב לגוף.

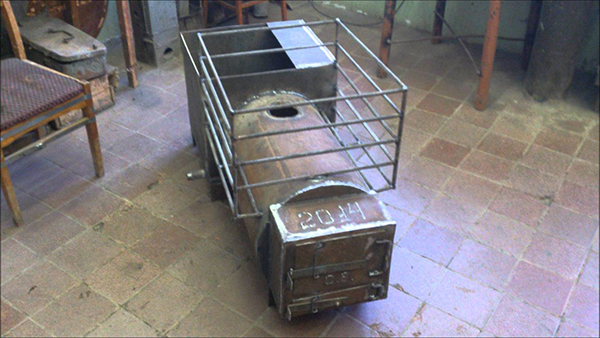

תמונה 3. תנור סאונה אופקי תוצרת בית עם מיכל מים ותא לאבנים.

מלבן מתכתי מעט גדול יותר מקוטר הצינור מתאים לחלק האחורי של המכשיר. אם אתם מתכננים להתקין גוף חימום, יש לקחת זאת בחשבון בעת ​​החיתוך ולהוסיף מרווח גדול יותר.

זה יהיה בערך באותו גודל יריעת חזיתחותכים בו חורים עבור תיבת האש והמפוח. לאחר מכן מרותכים את התבנית לחזית הצינור. חור מרובע של כ... 12x12 ס"מזו תהיה הארובה. לאחר מכן, תלו את הדלתות.

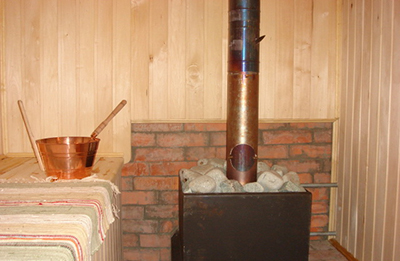

תמונה 4. תנור סאונה קטן ממתכת עם תא אש ומפוח, עם חור לארובה.

לפני הצביעה, יש לנקות את היחידה היטב מלוחית וחלודה. כגימור, ניתן לצפות את המבנה בלבנים.

ייתכן שתתעניין גם ב:

לחמם שחור או לבן? 2 אפשרויות לבניית תנור עצים לבית מרחץ רוסי

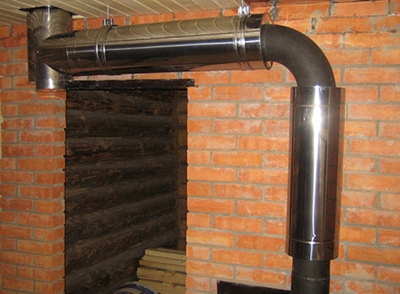

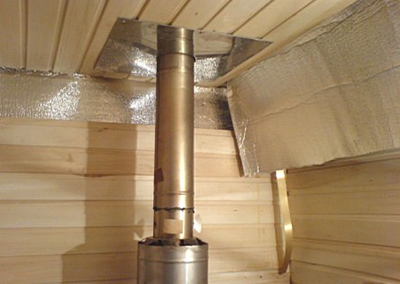

תנו לתנור שלכם "לנשום" בקלות: התקנת ארובה מצינור לסאונה

חשמלי או נפט: איזה תנור עדיף לבחור לבית?

מה להדריך בבחירת פרויקט: איזה עיצוב עדיף להשתמש בו

כשאתם מחליטים איזה סוג כיריים לבחור, אופקי או אנכי, איזה צינור עדיף להשתמש בו, סמכו על שלכם העדפותיהם, רמת המשאבים והכישורים שלהם.

תצטרכו לקחת בחשבון את גודל חדר ההלבשה וחדר האדים.

היתרון של מכשירים מסוג אופקי הוא שבשל המיקום הנמוך של הגוף ותיבת האש הארוכה שטח החימום של אבני הריצוף גדול יותר.

זה מגביר את ההסעה הטבעית של אוויר חם בחדר האדים.

אם מידות החדר מאפשרות זאת, עדיף לבחור יחידה אופקית.

חומרים נחוצים

כדי להכין תנור סאונה תצטרכו:

• צינור עשוי מכל מתכת בקוטר של 50 ס"מ ובאורך של עד מטר וחצי. חשוב שהקירות יהיו שלמים, ללא חורים או טלאים. אם יש חור, ניתן ליצור במקום זה תא אש.
• מַצְמֵד.
• יריעות מתכת שדופןן לא פחות מקוטר הצינור.
• מיכל עם שסתום.

תצטרכו כלים: מכונת ריתוך, מסור מתכת.

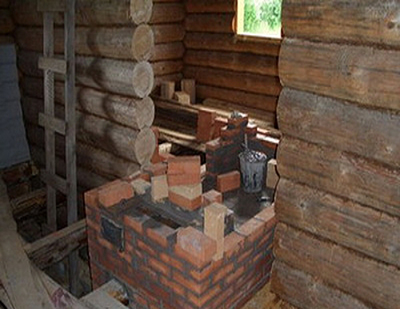

אנו מתקינים את היסודות לתנור

כל תנור, לא משנה מאיזה חומר הוא עשוי, דורש אמין וחזק יסודות לבניםעבור תנור מתכת קלה, גובה יסוד של כ ב-70 ס"מ.

ראשית, מכינים בור, מסירים את שכבת האדמה העליונה ומיישרים את הקרקע. שופכים חול על המשטח המנוקה ודוחסים אותו.

לאחר מכן, רשת החיזוק נמתחת והמישור ממולא בבטון. אנו מניחים לבנים אדומות מוצקות בצורה שטוחה על משטח הבטון.

הכנת צינור עם מפוח של 200 ו-250 מ"מ

לפני ההתקנה, הצינור נחתך לשני חלקים בגודל 60 ס"מ ו-90 ס"מ. החלק הראשון יוכנס מתחת למיכל המים, השני - מתחת לתא האש ולתנור. לאחר מכן, מפוח האוויר נחתך - מלבן בגודלו. 200x60 או 250x60 מ"מ. לוח פלדה עגול בעובי של כ-סנטימטר וחצי מרותך למעלה.

קשיים בייצור

רק אדם עם ידע בסיסי בייצור תנורים וגם בעל יכולת לייצר יחידה כזו בכוחות עצמו יכול לעשות זאת. מיומנויות בעבודה עם מכונת ריתוך. רק בתנאי זה ניתן לומר שבניית תנור סאונה מצינור גז היא משימה פשוטה.

אז, במהלך תהליך הריתוך, מתעוררות שתי בעיות נפוצות ביותר:

• ​

  יותר מדי טיוטה בתנור העתידי. במקרה זה, יש צורך להתקין מראש שסתום בצינור.
• סכנת שריפת פיח. הזנחת ניואנס זה כרוכה בהידרדרות בלתי ניתנת לשינוי באיכות החימום ובסכנת פיצוץ. ניתן להימנע מכך בכבשן אופקי באמצעות מבער אחורי.

המבער האחורי עשוי כך: משטח אופקי מרותך לחלק העליון של הגוף, המכסה חצי מהחלל כולו. אפילו גבוה יותר, כמעט בחלק העליון ממש, נעשים שני חורים בקיר הכיריים. אליהם מרותכים צילינדרים קטנים (הפערים בצורת צינורות), אשר לאחר מכן כפופים מעט לכיוון הצינור.

סרטון שימושי

הסרטון מציג את שלבי הכנת תנור סאונה מתכתי עמיד מצינור ישן.

מהם היתרונות?

תנור מצינור לבית מרחץ עמיד יותר עיצוב מלבני או פאותי רגיל, שומר על חום טוב יותר, ו קל פי כמה להתקין אותוהודות למארז האטום ניתן אל תדאג לבטיחות עובד בית המרחץיחידת החימום לבית מרחץ עשויה מתכת שונה גם כן. בְּקַלוּת.

לפני בניית המכשיר, לא תצטרכו לחפש חומרים לבניית המבנה. החלקים ליחידה נמכרים בכל שוק בנייה והם שונים זה מזה במחיר סביר.
