הוסיפו אדים סמיכים וחמים יותר! תנור סאונה הוא המבנה החיוני ביותר לסאונה

תנורי אמבטיה אחראים לחימום האוויר והמים בחדר אדים רוסי. הם נקראים תנורי אבן מכיוון שהאבנים פועלות... תפקיד עיקרי תהליך טכנולוגי – לתת קיטור.

תנורים לסאונות מחולקים לפי סוג אספקת החום (פעולה רציפה ומתמשכת), לפי חוֹמֶר מארזים (לבנים, מתכת). הם יכולים לפעול על נוזלים, גזים דֶלֶק ועל עצי הסקה.

איך לבנות תנור עם תנור פתוח בבית מרחץ

תוכנית של תנור עם סוג פתוח של תנור קל ליישוםמידותיו 102 על 62 ס"מזה מספיק כדי להשיג חדר אדים משפחתי פונקציונלי עם קיטור וחום בתשעה מטרים רבועים של בית המרחץ.

בגרסה זו, בטנה אינה מבוצעת, ולכן התנור בנוי מ לבנים איכותיות בדרגה M150, ומשיג תפרים דקים מאוד.

אפשרות זו לא יקר, אבל לא עמיד — התפרים משוחזרים כל שנתיים, ומכסים אותם בטיט טרי. האבנים מונחות על פלטה הממוקמת מעל תא האש של התנור. הפלטה יכולה להיות מתכת או ברזל יצוק.

לתנור הזה יש שתי גרסאות של תוכניות:

• עם קיבולת מרחוק או ממוקם בחלק העליון;
• עם חימום מים מצינור, מונח דרך תיבת האש.

כל תהליך בנייה מתחיל בעבודת הכנה.

בגלל תנור הלבנים שוקל יותר מ-500 קילוגרם, ובמהלך פעולתו רצפת בית המרחץ עשויה לשקוע, אז יש צורך לבנות יסוד מתחת למכשיר.

קֶרֶן

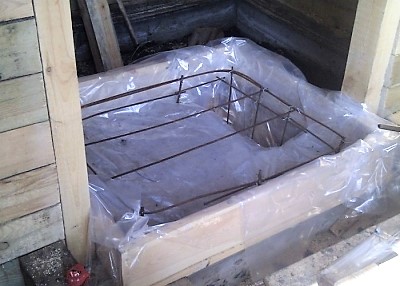

הוראות שלב אחר שלב התקני יסוד לתנור:

1. לדעת את מידות התנור, צייר את הסימונים על הקרקע עם עתודה של חצי לבנה.
2. הם חופרים בור עומק מ-0.5 עד מטר אחד.
3. הימנעו מקרבה יתרה ליסודות בית המרחץ עצמו. במקרה של תזוזת אדמה, חיכוך יהפוך לכוח הרסני עבור התנור ועבור בית המרחץ עצמו. מותר מרחק 5 סנטימטריםעם סיום העבודה, הפערים נאטמים בחול נהר.
4. תחתית הבור מפולס ודחוס.
5. בְּחִירָה תמיסת קשירה מוכתב על ידי איכות האדמה: אם היא יבשה, אז היא מבושלת סיד-צמנט פתרון (6:1) עם מעט חול נהר. כדי להכין את תערובת הקושר סיד, ערבבו חול עם סיד (2:1). מלט צמנט מיוצר על ידי ערבוב חול עם מלט (3:1).
6. בתחתית הבור הם מונחים אחד אחד 10 סנטימטרים של חול וחצץאחר כך הם דוחסים את זה.
7. הם מונחים למעלה חומר איטום, מזיזים את הסרט גבוה יותר במעלה הקירות.
8. התערובת יוצקת לתוך הבור ומשאירה עד התקשות מוחלטתזה ייקח בערך שָׁבוּעַ.
9. לאחר שהמשטח התקשה, יש למרוח אותו יוצקים נוזל מוכן טרי פתרון שיתפשט אופקית לחלוטין.

שלב הנחת התנור בעיצומו לאחר 14 ימים, כאשר בסיס הכיריים יבש לחלוטין. התמיסה מוכנה מ סיד, חרסית וחול (1:1:4).

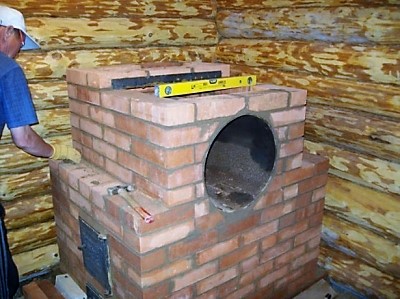

בניית תנור לבנים במו ידיכם

חלק הדלק פרוס חֲסִין אֵשׁ לבנים וסופק לְגַרֵר, השאר נעשה מ אדום רגיל לבנים.

הנחת כל תנורי הסאונה משתמשת באותו סוג של טכנולוגיה, אך בכל מקרה ביצוע התפרים ניגש באחריות. אטימות התפר - זוהי ערובה לכך שגזי פחמן חד-חמצני מזיקים לא ייכנסו לחדר.

הזמנת עבודה:

1. לפני שמתחילים להניח את התנור, יש להניח אותו על היסודות המוכנים. יריעת איטום עשוי יריעת קירוי בשתי שכבות עם מידות עוד 5 סנטימטרים מידות היסוד.
2. כדי למנוע מהלבנה למשוך לחות מתערובת הקישור, יש להשתמש בה להרוות במיםמוריד אותו לתוכו 1-3 דקות.
3. הכינו תערובת הומוגנית וצמיגה טיט בנייה מחול וחימר, נלקחים בכמויות שוות.
4. התמיסה מונחת על כל פני הלבנה בשכבה דקה ליצירת שכבה אטומה ומלאה. תפר לא יותר מ-3 מ"מ. מדריכים מ חוט שלושה מילימטר בין המישורים יספק תפר איכותי. לאחר הלחיצה, החוט מוסר ומוסרים עודפי תערובת משני הצדדים.
5. השלמת כל שורה בתנור, בדוק את ערכי הזוויות.
6. חבישות (הזזה) של לבנים בשורה החדשה הבאה הוא חובה.

המלצות

נקודות חשובות:

• תָמִיד לשלוט בכללי הלבוש.
• עובי שכבת התמיסה הוא בערך 10 מ"מ.
• אטמו את תפרי התנור כדי להבטיח אֲטִימוּת.
• בְּאֶמצָעוּת כל שתי שורות בדוק את המפלסים האופקיים והאנכיים בעזרת פלס.
• מותר להשתמש תערובת מלט בעת הנחת הקו התחתון, הטמפרטורה בתחתית אינה גבוהה מדי, והמלט יחזק את המבנה עצמו ויגן על התנור מפני לחות.
• לאחר הנחת שני קווים להתקין מפוח ולהמשיך בהנחה רציפה.
• לאחר בניית קירות בור האפר התקן את הדלת וכסה אותה בסורג, אשר יהיה תחתית תיבת האש.
• לספק עבור אפר פאן (טלפון נייד או קווי).
• להקים תא הבעירה גוֹבַה 0.6 מטריםזה מספיק כדי ליצור את הטמפרטורה הגבוהה ביותר האפשרית בחלק העליון של הלהבה.
• הֶכְרֵחִי עוֹמֶק תיבות אש של תנורים 80 ס"מ.
• מידות המקום למילוי האבן לבית המרחץ נקבעות על סמך החישוב 60 ק"ג למטר מרובע חדרי אדים.

השלב הבא הוא התקנה. אביזריםצירים, סורגים, דלתות. בעת התקנת דלתות בתפרים הניחו חתיכות של חוט בעובי שני מילימטרהמשך להניח מהדלת.

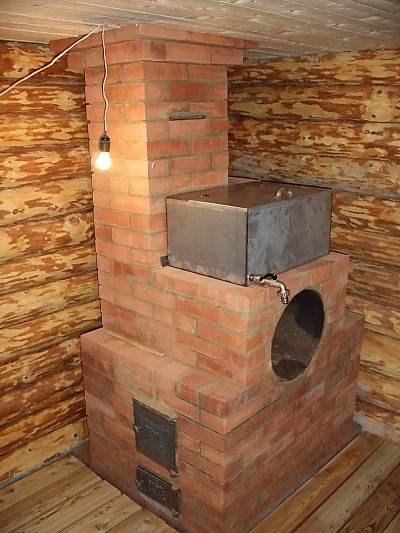

בנייה עם מיכל מים

אם התנור בבית המרחץ מצויד במיכל, אז לספק לו הרחבה בחינם מפחית חימום תערובת חרסית-אסבסט, אשר ממלא את החלל סביבו.

עֲבוּר אֲרוּבָּה לְהִשְׁתַמֵשׁ צינור עשוי מתכת או אסבסט צמנטבמקום בו הוא עובר דרך התקרה והגג, עליו להיות לְבוּדֵד חומר חסין אש.

בעת בניית תנורים במו ידיכם, עליכם לפעול לפי ההוראות בטיחות אשהדרישות העיקריות הן שהמבנה חייב להיות ממוקם לא קרוב יותר מ-0.4 מטרים מפני אלמנטים שעלולים להתלקח במהירות.

אם לא ניתן היה לעמוד בתקנים, אז כדי למנוע שריפות הקיר מבודד בנייר כסף או גיליונות של קרטון אסבסט.

ישנם מספר עיצובים של תנורי סאונה:

1. עם כיריים — חימום מילוי האבן שבו מתרחש מהפלטה ונמשך זמן רב. היתרון של אפשרות זו הוא שהפלטה, החוסמת את הארובה, מפחיתה משמעותית את היווצרות הפיח והפחמן.
2. עם תיבת אש "לבנה". משך חימום - כ-12 שעותכמות קטנה של פיח נוצרת עקב הארובה הפתוחה חלקית.
3. עם גז הצתה "באפור". זה מתחמם מהר יותר, אבל בגלל הארובה הפתוחה, נוצרת כמות משמעותית של פיח.
4. עם תיבת אש שחורה. לאפשרות זו יש את תקופת החימום הקצרה ביותר, אך מכיוון שאין ארובה בעיצוב זה, יש להמתין עד שהדלק יישרף לחלוטין.

בחר כל סוג של תנור לסאונה שלך מוכתב על ידי העדפות הבעלים.

פרויקט תנור סאונה לבנים

כל אחת מהאפשרויות הללו מיוצרת עם או בלי סורגים. בעת בחירת התנור האופטימלי עבורכם, יש להעריך מאפיינים טכנולוגיים:

1. בעת התקנת סורג הדלק נשרף בעוצמה רבה. עיצובים כאלה קשים לתפעול.
2. בהיעדר סורגים התנור קל יותר לתחזוקה, יותר חסכוני בצריכת דלק. כאשר צריך לחמם את בית המרחץ עם עצי הסקה רטובים, הסורג עוזר לחמם אותו במהירות ומבטיח בעירה יציבה.

לאחר שהחליטו לבנות גרסה של התנור עם מיכל, הם בוחרים את העיצוב ומחשבים את הנפח הנדרש, אשר נלקח מהחישוב. 10 ליטר מים חמים לאדם.

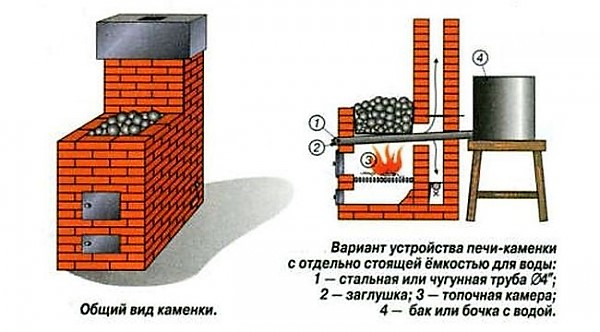

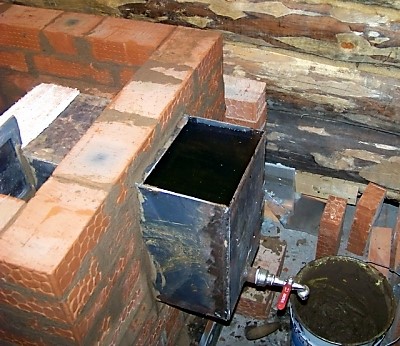

תמונה 1. דוגמה לעיצוב של תנור סאונה עם מיכל חימום מים מרוחק: מבט כללי ותרשים של המכשיר.

מוּטָב למטרות ניקוי וייבוש עבודות תחזוקה מונעות נחשב לגרסה של כיריים עם מיכל פתוח. המיכל ממוקם במרחק מסוים וצינור מרותך לתוכו. הוא ממוקם מעל להבה גלויה, הקצה אטום. כאשר רותחים, מים מתחילים להסתובב: כשהוא עולה כלפי מעלה, הוא דוחק את הנוזל הקר, וגורם לו להתחמם. תהליך זה מתמשך בזמן שהתנור מחומם בבית המרחץ.

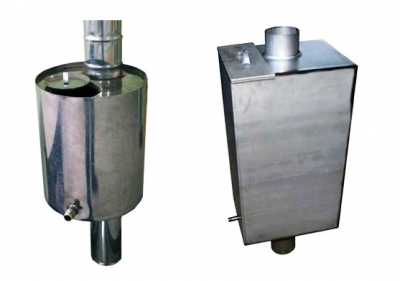

מה לקחת בחשבון בעת ​​בחירת

בעת בחירת מונחים על ידי הכללים:

• ממוקם בצורה נכונה המיכל לא יפחית את הנוחות. הם מנסים למקם את המיכל מתחת לארובה או על הכיריים.
• אורך חיי השירות תלוי בחומר מיכל. אלמנט הפלדה מחליד במהירות, ולכן, מתקלקל במהירות. מיכלים מגולוונים מחזיקים מעמד זמן רב יותר ממיכלים מצופים אמייל, אך הם יקרים יותר.

• האפשרות הטובה ביותר נחשבת למיכל לכיריים העשוי מ נירוסטה. סוג הפלדה הנחשב מתאים למיכל 08X17 או 8-12X18N10.
• בַּרזֶל יְצִיקָה מיכל האמבטיה מעניין משום שהמים בו אינם מתקררים במשך זמן רב. החסרונות של אפשרות זו כוללים משקל משמעותי וחימום ממושך.
• פרמטר חשוב נלקח בחשבון גם כן עובי דופן מיכל. ככל שהקיבולת גדולה יותר, כך הדפנות צריכות להיות עבות יותר. אם המיכל, הנפח עד 100 ליטר מספיק שיהיה עובי דופן 1.0 מ"מ, ואז עם נפח מעל 100 - 1.5 מ"מ.

מיקום הכיריים

למיקום יש שלוש אפשרויות:

1. מובנה. המיכל מורכב ישירות על תיבת האש, התחתית ממוקמת ישירות מעל הלהבה. מיכלים כאלה יכולים להיות בעלי ברז מיוחד לצריכת מים. אם אין ברז, המים נאספים מלמעלה בעזרת מצקת.
2. מְרוּחָק. אפשרות זו כוללת התקנת מחליף חום מובנה בתנור, המחובר למיכל באמצעות צינורות מתכת. המיכל עצמו מותקן בכל מקום נוח בבית המרחץ.
3. זָמִין על הצינור. אפשרות זו נחשבת במקרים בהם הליכי רחצה נמשכים לאורך כל היום. לרוב יש נפח גדול למיכלים כאלה.

כשבוחרים מקום לתנור, צריך לזכור שהוא בנוי למשך זמן רב ו... חייב להיות עמיד ובטוח.

לפני התקנת גוף החימום, הוא מותקן אוורור אספקה ​​ופליטה, לרכוש מיכל וארובה.

תנורים עם תנור מותקנים:

• בחלק המרכזי חדר אדים באמבטיות קטנות, כאשר הבסיס ממוקם בחדר הכביסה. דלת תא האש של הכיריים בסידור זה ממוקמת בחדר ההלבשה.
• ליד הקיר הפנימי הנושא את העומס מבני בית מרחץ קרובים יותר לפינה או לדלת הכניסה. זה מבטל זיהום של החדר בעת אספקת דלק לתא האש. מיקום יעיל מבחינת העברת חום, קלות תפעול ותחזוקה של התנור.
• בין חדר האדים לחדר הכניסההתקנת אח בפתח היא הפתרון הטוב ביותר. זה מבטיח חימום של חדר ההלבשה ובית המרחץ עצמו. על פי חוקי הבנייה ותקנות, יש להתקין תנורי בית מרחץ על בסיס מוצק, כך שמבנה הלבנים ומיכל המים יחד יכולים להיות בעלי מסה משמעותית. היעדר יסוד מוביל לתנועת אדמה מתחת לתנור, להטייתו ואף להרסו.

מהמקום המיועד בתקרה לחבר קו אנך, שממנו מתחילה בניית התנור.

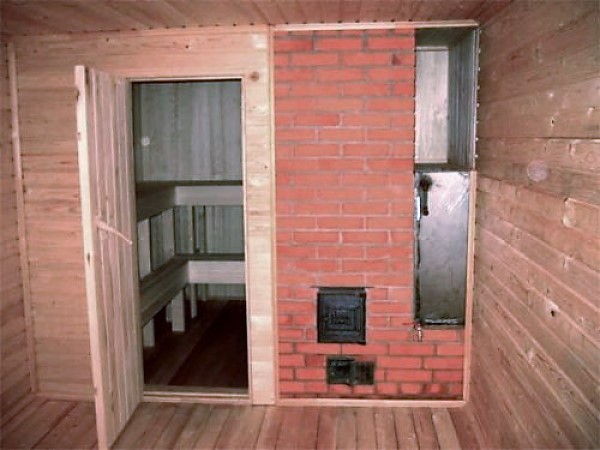

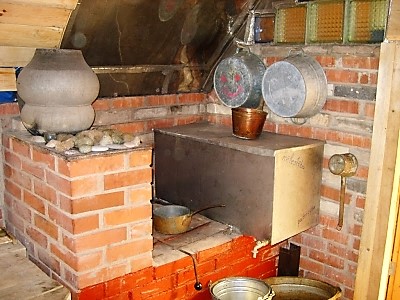

תמונה 2. תנור בבית מרחץ עם מיכל מים מובנה, הממוקם בין חדר האדים לחדר ההלבשה.

צו בנייה

לפני שמתחילים לבנות תנור סאונה עם מיכל במו ידיכם, עליכם הכינו את החומרים והכלים הבאיםעיפרון, סרט מדידה, פלס, כף, פטיש, אנך, מיקסר, מברג, מטחנה, רולר, את חפירה, פינת מתכת, יריעת קירוי, חרסית, מלט, דלי.

1. הם בונים את יסודות הכבשן. הם חופרים בור בעומק 0.6 מטר, מתרחבים מעט כלפי מטה. הם נשפכים החוצה 10 ס"מ של חול, 10 ס"מ של אבן כתושה מעל.
2. הם דוחפים. הם מתקינים. טפסות וממלאים בתמיסה. לאחר התקשות מסוימת, מסירים את התבנית, ממלאים אותה בכמות קטנה של תמיסה נוזלית ליצירת משטח אופקי ומניחים אותה עד להתקשות מלאה, בערך במשך שבועיים.
3. הם שוכבים שכבה כפולה של יריעת קירוי, הקירות הצדדיים מצופים בזפת.
4. הם מתכוננים טיט חרס, ערבבו חימר עם חול בכמויות שוות. התמיסה נחשבת איכותית אם היא מופרדת בקלות מהכלי.

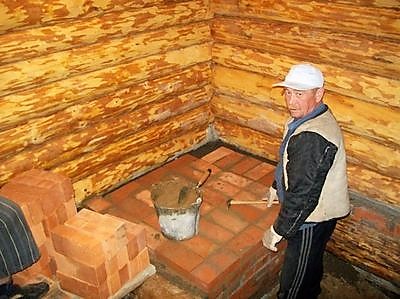

5. שורה ראשונה התנורים מונחים שטוחים על היסודות, ומשאירים מקום לדלת. החיבור התחתון העשוי מחוט מגולוון בעובי שלושה מילימטר מוכנס מלמטה, וחריצים מיוחדים נעשים בלבנה עבור החלק העליון. לאחר הנחת החוט בחריצים, מונחת טיט חרס מעל.

6. במהלך המכשיר שורה שלישית לבצע את התחתון חיזוק הדלת מפוח. ב שִׁשִׁית בצעו את ההידוק העליון. כדי להבטיח התאמה הדוקה, הלבנים מנוסרות ומותקנות מעל הדלת.
7. עם קו אנך לבדוק את הקווים האנכיים.
8. ב שורה שלישית הם מתקינים בור אפר, התקן את הרשתות ואת דלת תיבת האש.

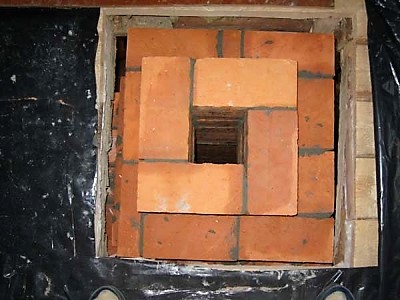

9. הם בונים בשורה הבאה מחיצה שמסירה גזי פליטה.
10. התנור מונח עד שורה 14, נוצר פתח ומחוברים תעלות לדפנות הצדדיות, אליהן להתקין את המיכל.

אֲרוּבָּה

ההתקנה הושלמה על ידי בנייה אֲרוּבָּה עם שקע על גג בית המרחץ והתקנה על הכיריים מיכל חימום.

הארובה עשויה מ חתך רוחב, שווה לגודל לבנה אחת או חצי לבנה ופלט יותר מ ב-0.5 מטרים. במקום בו הצינור עובר דרך התקרה, מסופקת התפשטות למניעת שריפה.

הנחת התנור בבית המרחץ מתבצעת אך ורק על תערובת מלט, מטויח ומסויד. צינור מסויד הופך למדד לחוזק.

במקרה של בנייה באיכות ירודה במהלך שריפת ניסיון, ניתן לראות כיצד העשן היוצא דרך הסדקים משאיר סימנים שחורים על פני השטח הלבנים של הארובה. החסרונות הולכים ומתבטלים באמצעות ניקוי, תמיסת טיח וסיוד.

יש צינור מַתֶכֶת אוֹ צמנט אסבסט. החיסרון שלו הוא היווצרות של מעובה עם ריח לא נעים בארובה, ולכן יש צורך לייצר מעטפת מבודדת חום. אפשרות מעשית יותר היא להתקין את הצינור במסגרת לבנים.

לאחר ייבוש יסודי האח עובר ניקוי מאבק ושאריות של תערובת המלט, רטוב וטיח טיט חרסית-חול (1:4) עם תוספת של כמות קטנה של אסבסט או פיברגלס. טיח מתבצע בשלוש שכבות.

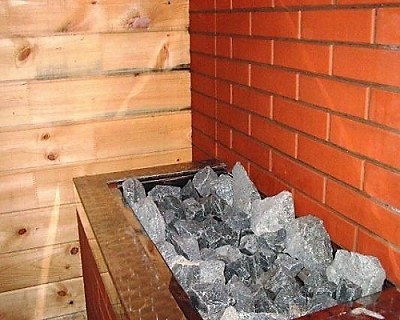

אילו אבנים מתאימות ביותר לאמבטיה רוסית?

כדי להפיק קיטור באיכות טובה, יש צורך לבחור את האבנים הנכונות למילוי גוף החימום ולהניח אותן בצורה נכונה (להתחיל עם הגדולים, לסיים עם הקטנים). על מנת לבצע את תפקיד אספקת הקיטור לאמבטיה לאורך זמן, יש להשתמש באבנים בעלי המאפיינים הבאים:

• מַקסִימוּם מוליכות תרמית;
• הוֹמוֹגֵנִיוּת;
• כּוֹחַ;
• קיבולת חום.

צורה אליפסה ועגולה גם אם האבנים מונחות באופן אקראי, הדבר יבטיח כי יהיו מרווחי אוויר מובטחים ביניהן, ולכן, זרימת אוויר ולחות בבית האמבטיה.

הוא משמש בסאונות לְהַחלִיק אבני ריצוף, אבל לחדרי אדים רטובים ואמבטיות רוסיות זה מתאים יותר מבנה נקבובי. האבנים הטובות ביותר נחשבות לאלו העשויות מ ירקן, דיאבס, דוניט, פורפיריט ובזלת.

בַּקָשָׁה גרניט ושיש אבנים לאמבטיה לא מומלץהגודל המינימלי הוא חמישה סנטימטרים, המקסימום הוא 12 ס"מ

קשיים בהתקנת תנור ביתי

אי עמידה בכללים בנייה מובילה לשגיאות. במקרים כאלה, התנורים הופכים קצר מועדכדי להימנע מאכזבה, חשוב לזכור את הנקודות הבאות:

• זכרו לגבי איטום על יסודות הכבשן;
• לבשל נכון טיט חול-חימר (1:2);
• לִבחוֹר חומר איכותי;
• לפעול לפי הסטנדרטים בעת בחירת גדלי כיריים.

בנייה ללא עמידה בתוכנית, התקנת חיזוק לא סטנדרטי, בנייה לא אחידה עלולה להוביל ל חוסר אחיזה וגם ל עָשָׁן אמבטיות.

בעיות אפשריות:

• אין חימום תקיןזה קורה כאשר שסתום לא נכון נסגר - הם שונים עבור חימום "קיץ" ו"חורף" של הסאונה.
• עשן יוצא בחלקים שונים של הצינור - יש צורך להרחיב את הארובה ולבטל זוויות ישרות.
• התנור מעשן - סדקים וחורי ניקוי אינם אטומים היטב בטיט. או שמשתמשים בעץ הסקה לח.
• חימום איטי - יש הרבה פיח על הדפנות הפנימיות של הכיריים. צריך לנקות אותו.

סרטון שימושי

סרטון המציג בניית תנור סאונה מלבנים עם מיכל המבוצע על ידי אנשי מקצוע.

שימוש נכון בתנור עצים עם תנור חימום

חדר אדים איכותי טוב רק בבית המרחץ גם מים וגם קיטור מספיקיםכדי להשיג את כל זה, עליך לפעול לפי ההמלצות הבאות:

• ערימת עצי הסקה עם פערים לזרימת אוויר ואינם מביאים למעלה ב-20 ס"מ;
• סגור את השסתום כדי להפחית טיוטה ולחסוך עצי הסקה;
• סגור רק את מכסה הכיריים לאחר שהעץ נשרף לחלוטין והיעדר פחמן חד-חמצני בארובה.
