מחמם גם מים וגם אוויר! תנור סאונה עם מיכל מים הוא כל מה שצריך לחדר אדים.
תנור סאונה עם מיכל מים הוא מבנה מורכב.
זה מגיע לעזרה במקרים בהם יש צורך להבטיח שימוש במים חמים, אך אין אפשרות להתקין דוד לחימום, או שהתקנתו תדרוש עלויות כספיות ועבודה רבות.
סוגים קיימים של תנורי סאונה
כרגע יש מספר רב של סוגים של תנורים עם מחליפי חום ומיכלי מים.
הגיוון שלהם נובע מהעובדה שיש תנורים מתוצרת בית ומכשירים תוצרת בית.
בין מכשירי היצרן, ישנם שני סוגים:
- עם מחליף חום מובנה;
- עם מיכל חיצוני לחימום מים (מותקן בדרך כלל על צינור הארובה).
בעיצובים שונים של תנורים עם מחליף חום ישנם אפשרויות חיבור למערכת המיםלספק מים חמים למקלחת, או מערכות חימוםכדי שהיא תעבוד בבית המרחץ כל הזמן.
הַפנָיָה. מכשירים תוצרת בית לרוב כוללים מותקן על צינור ארובה מיכל חימום מים.
עם מיכל מים בצינור
עיצוב זה הוא הגרסה הפשוטה ביותר של היחידה, שכן התקנת מיכל מים מתרחש ישירות על צינור הארובה, אשר כמעט ואינו דורש עלויות עבודה נוספות.
חימום המים מושג על ידי הדפנות החמות של גוף מיכל המים.
תוכנית כללית תנור כזה נראה כך:
- בור אפר;
- תיבת אש;
- פליטת עשן;
- מיכל מים המותקן על הארובה.
המאפיין העיקרי של עיצוב זה הוא שאין מגע ישיר עם מקור החום בכיריים אלו - חימום מים המשמשים כנשא חום במכשירים מסוג זה. מתבצע מקירות המיכל עצמו, הממוקם על הארובה.

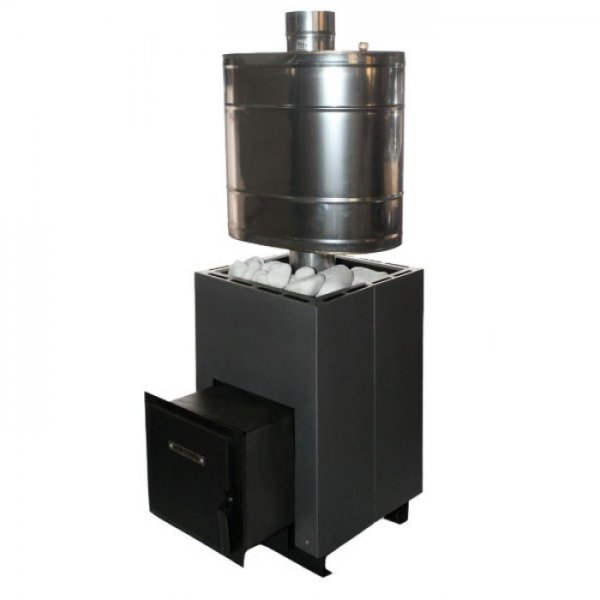

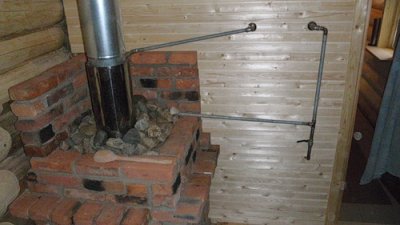

תמונה 1. תנור סאונה עם מיכל מים בצורת צינור. הנוזל מחומם על ידי דפנות המיכל עצמו.
מידות המבנה עשויות להשתנות מ-80 עד 150 ס"מ בגובה, וגם מ-30 עד 60 ס"מ ברוחב בהתאם לנפח הכולל של חדר האדים, עם מיכל המים המותקן גודל המבנה יכול להגיע 200 ס"מ בגובה (לא כולל גודל הארובה).

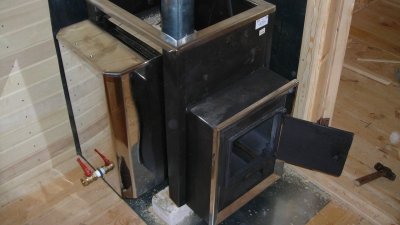

עם מחליף חום, איך זה עובד?
מכשיר עם מחליף חום הוא עיצוב מורכב יותר שבו נוזל הקירור (מים) מסתובב במערכת עקב הפרש הטמפרטורה וההבדל בלחץ שנוצר כתוצאה מכך.
הדיאגרמה נראית כך:
- בור אפר;
- תיבת אש;
- אֲרוּבָּה.
חָשׁוּב! בתנור כזה, מחליף החום מותקן בגוף תיבת האש, אך בצורה מיוחדת, כדי להימנע ממגע ישיר שלו עם להבה גלויה.

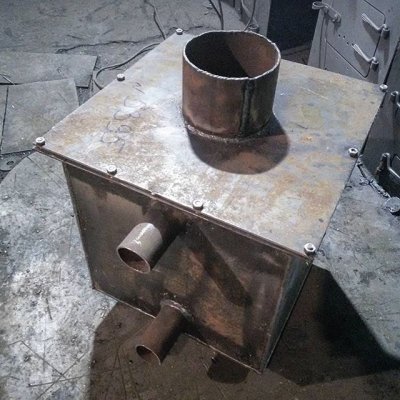

מחליף החום מחובר למיכל המים. באמצעות שני אביזרים, אשר מבטיחים זרימת מים וחימום אחיד של נוזל הקירור.
מכיוון שמחליף החום מותקן בכבשן עצמו, גובהו, ככלל, אינו עולה על 120-150 ס"מ, הרוחב משתנה מ-30 עד 60 ס"מגובה הארובה אינו נכלל בגובה הכולל של המבנה.
שלבי הבנייה העיקריים
אם אנחנו מדברים על בנייה עצמאית של תנור עם מיכל מים ומחליף חום הממוקם בבית מרחץ, התהליך הכללי של יצירת מבנה כזה ייראה כך:
- בחירת הפרויקט האופטימלי ביותר לבנייה;
- בחירת מיקום המכשיר בתוך בית המרחץ (כולל התחשבות באפשרות התקנת תא האש מחוץ לחדר האדים);
- בחירת כלים וחומרים מתאימים;
- בניית היסודות;
- בנייה וחיבור של מחליף חום (אם קיים);
- חימום ראשוני.
בחירת פרויקט
זהו השלב הראשון., שבו מתבצע מחקר של האפשרויות המרחביות והפיננסיות הזמינות לבניית אפשרות זו או אחרת.
תְשׁוּמַת לֵב! בחירת הפרויקטים מתבצעת, בהתבסס על הפרמטרים של בית המרחץ, שבו תמוקם יחידה ספציפית, וכן כמה מקום נדרש לתחזוקת הכיריים, כולל ניקיונן והבטחת פעולה בטוחה מקסימלית.
בנוסף, הבחירה בפרויקט כזה או אחר מושפעת מהעובדה ש האם ניתן למקם את תא האש מחוץ לחדר האדים, כדי להבטיח בטיחות מרבית למשתמשים בחדר האדים.
כמו כן, בחירת פרויקט ספציפי לבניית תנור מתבצעת על סמך העובדה ש האם יש צורך לחבר מחליף חום נוסף או שתוכלו להסתדר עם מיכל מים רגיל הממוקם על הארובה.
בחירת מיקום
שלב זה הוא השני בתהליך ההכנה לבנייה הישירה של תנור האמבטיה.
יש לגשת לבחירת המיקום בו מתוכנן להתקין את המבנה, בהתבסס על המידות שהוגדרו בפרויקט שנבחר.
בנוסף, בחירת המיקום צריכה להיות אופטימלית ככל האפשר אם הפרויקט הנבחר מתוכנן להיות מחובר מערכות חימום אוֹ אספקת מים זורמים (יידרש מקום נוסף לביצוע פעולה כזו).
כלים וחומרים
לבניית תנור סאונה יידרשו הכלים הבאים:
- לִגרוֹף;
- דְלִי;
- פַּטִישׁ;
- מטחנה עם עלי כותרת וגלגלי חיתוך;
- מכונת ריתוך ואלקטרודות (להרכבת אלמנטים מתכתיים);
- פלס, סרגל וריבוע מגנטי;
- ציוד מגן אישי (משקפיים, מסכת ריתוך, כפפות מגן).
תְשׁוּמַת לֵב! בעת עבודה עם כלי עבודה חשמליים, חשוב להשתמש ציוד מגן אישי.
החומרים שתצטרכו הם:
- מלט, חול ואבן כתושה ליציקת היסודות;
- חרסית אש וחרסית אש לבניית המבנה עצמו;
- צינור מתכת להתקנת ארובה;
- יריעת חסינת אש להפרדת התנור עצמו מהאלמנטים הסובבים אותו כדי למנוע ממנו להתחמם;
- יריעות מתכת לייצור מיכל מים, וכן ליצירת מחליף חום;
- צינורות עם אביזרים לחיבור מחליף החום;
- אם אנחנו מדברים על בניית תנור ממתכת, יידרשו יריעות מתכת עבות כדי ליצור את גוף המבנה עצמו.
בניית היסודות
יש לבנות את הבסיס לתנור סאונה הבנוי עם מיכל ומחליף חום תוך התחשבות במשקל הגדול למדי של המבנה הסופי.

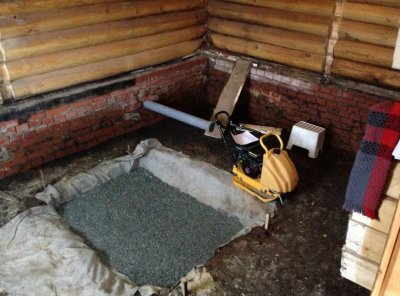

היסוד בנוי באופן הבא:
- אל המעמקים כ-40 ס"מ נחפר בור, שגודלו צריך להיות גדול יותר בעשרה סנטימטרים מכל צד מאורך כל צד של הכיריים;
- כרית חול מונחת בתחתית הבור כ-15 ס"מ;
- אבן כתושה מונחת מעל באותו גובה שכבה כ-15 ס"מ;
- מוזגים מעל טיט צמנט (העקביות שלו צריכה להיות דומה לשמנת חמוצה); יוצקים טיט צמנט עדיף לבצע זאת בכמה שלביםכדי להבטיח ייבוש מקסימלי של כל שכבה.
לאחר שהיסודות יבשים לחלוטין, להתחיל לבנות את מבנה התנור עצמו.
בניית תנור עצים עם מיכל מים בבית מרחץ
ניתן לבנות תנור סאונה עם מיכל מים עשוי לבנים עם תיבת אש וארובה ממתכת אוֹ עשוי כולו ממתכת.
אם אנחנו מדברים על מבנה מתכת, אז הוא מותקן על בסיס יבש עם בטנת בסיס לבנים. כדי לספק יציבות נוספת למבנה.
התקנת הכיריים חייבת להתבצע באופן הבא: כדי למזער את הסיכון לפציעה של אנשים המתכננים להשתמש בכיריים בחדר האדיםמסיבה זו, יש צורך לדאוג להסרת תיבת האש וצינור הארובה לחדר ההלבשה, או לגדר את המבנה עצמו ביריעות חסינות אש או ליצור קיר נמוך המפריד בין המכשיר לחדר האדים כך שהגישה הפתוחה תהיה רק לתנור.
עַצמִי תהליך הבנייה תנורים עם מיכל מים ממתכת נראה כך:
- בהתאם לפרויקט שנבחרלסמן חלקים מהרכיבים על גבי יריעות מתכת תנור עתידי;
- באמצעות מטחנה לחתוך את כל החלקים הדרושים;
- בחלק הקדמי של ה-pלעשות חורים עבור המפוח ותיבת האש עצמה;
- להרכיב את המבנה בעזרת ריבועים מגנטיים, יש ליישר בעזרת פלס כדי לוודא שכל הקווים תואמים בקפדנות למישורים האנכיים והאופקיים;
- לבצע ריתוכים ראשוניים ("נעצים") לאבטחת הכיוונים העיקריים של המבנה;
- בדיקת הנכונות הגיאומטרית של ההרכבה;
- לרתך את כל התפרים בגרסה הסופית;
- בצד הקדמי להדק את הצירים לדלתות של אפר ותא אש;
- לתלות את הדלתות לבור האפר ולתיבת האש;
- הכנס את הסורג;
- לרתך את הרגליים או בסיס למבנה, בעזרתו הוא יקובע ליסודות;
- להתקין תנור במקומה;
- אבטח את צינור הארובה בתנוחה מוכנה מראש;
- לשים מיכל מים על הארובה ולחבר אותו למערכת המים באמצעות צינורות עם אביזרים;
- מתאים לפתח כניסת המיכל (על צינור ההזנה) משאבת סירקולציה ליצור לחץ, שיאפשר למים לנוע דרך המערכת לחימום אחיד;
- סביב הכיריים (במקומות בהם הגוף עלול לבוא במגע עם קירות בית המרחץ) להתקין מגני אש חסיני אש תוצרת בית או מיוצר במפעל (לדוגמה, מגיליונות מתכת ואסבסט).
אם אנחנו מדברים על בניית תנור לבנים, אז הוא ייבנה על פי התוכנית שנבחרה. תוך שמירה חובה על כללי הפריסה המסודרת, אשר ייצור את הטיוטה הנדרשת ביחידה וישיג את היעילות הגבוהה ביותר האפשרית בכבשן זה. תשומת לב מיוחדת בתכנון כזה יש להקדיש להתקנת צינור גזי הפליטה, שכן מיכל המים מורכב עליו.
הארובה מותקנת על גבי מבנה הלבנים. תוך התחשבות בחיבור כל תעלות העשן. בעת בנייתו, יש לקחת בחשבון שאי אפשר לחבר את הצינור ליסודות לבנים, שכן הדבר עלול למנוע את מתן שירות לתנור במהלך פעולתו.
גַם אסור להתקין את הארובה במקום פנוי, שכן כתוצאה מכך כל תוצרי הבעירה ייצאו לחדר האדים או לחדר ההלבשה ויכולים לגרום להרעלה חמורה מהחומרים המשתחררים, בעוד שהצינור עצמו לא יתחמם, מה שלא יאפשר למיכל המים להתחמם.
תנורים עם מחליף חום לחימום: כיצד לחבר צינורות
אם אנחנו מדברים על תנור שבו מים מחוממים על ידי נוכחותם המתמדת כנשא חום במחליף חום, אז למבנה כזה יש היבטי ייצור משלו.
תכונות אלה קשורים למנגנון זרימת המים במערכת.
יצירת תנור מתכת עם מחליף חום בתוכו נראה כך:
- סימון בהתאם לפרויקט הנבחר כל חלקי התנור על גבי יריעות מתכת (בעת סימון חלקי הגוף, יש לשים לב היטב להכנת מיכל מחליף החום למים, שכן מיכל זה מותקן בתוך הגוף ומצמצם משמעותית את גודל תיבת האש);
- הרכבה ראשונית שימוש בריבועים מגנטיים כדי לבדוק את נכונות הסימונים;
- הַלחָמָה שימוש בריתוכים ננעצים להרכבה ראשונית ובדיקה של המבנה כולו;
- אם הציורים מבוצעים כהלכה, זה מתבצע ריתוך של אלמנטים עיקריים;
- בחלק הקדמי של התנור העתידי הצירים מרותכים עבור דלת תיבת האש ובור האפר ואלמנטים אלה קבועים;
- בתוך המבנה מותקן מיכל מחליף חום לבדוק את נכונות מידותיו (בעת ביצוע פעולה זו, יש לקחת בחשבון כי מיכל מחליף החום לא צריך לבוא במגע עם להבה גלויה, דבר שניתן להבטיח רק על ידי יצירת מיכל בעל עיצוב "שטוח" מיוחד);
- התקנת רגליים או בסיס המכשיר, בעזרתו התנור מקובע ליסודות;
- הנחת הכיריים במקום מוכן מראש ולתקן אותו במקום הנכון;
- התקנת ארובה כאשר הצינור מובל החוצה אל גג בית המרחץ דרך חורים שהוכנו מראש;
- התקנת יריעות בידוד תרמי ויצירת מחיצה מלבנים להפרדת הכיריים מחדר האדים הכללי.
אם אנחנו מדברים על תנור לבנים, אז בנייתו מתבצעת באותו אופן כמו בניית יחידה עם מיכל מים - על פי התוכנית שנבחרה. ההבדל העיקרי בבניית תנור כזה באמצעות לבנים יהיה הצורך להרחיב את תא הבעירה להתקנה נכונה של מיכל מחליף החום והתקנת מיכל זה לפני השלמת בניית התנור כולו.

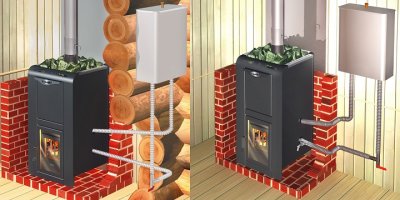

קֶשֶׁר מחליף חום מתבצע באמצעות צינורות ואביזרים ממתכת למערכת המים באופן הבא:
- צינורות ממחליף החום מובלים החוצה לחדר החיצוני;
- בעת הוצאת צינורות מחדר האדים לחדר החיצוני, עליכם ליצור עבורם מסדרון "אסבסט" קטן, שיאפשר לצינורות "לזוז" כאשר הטמפרטורה משתנה;
- חיבור הצינורות המגיעים ממחליף החום למערכת המים חייב להתבצע באמצעות צינורות גמישים או באמצעות צינורות פלסטיק.
מנגנון חיבור זה אופייני עבור מכשירי לבנים ומתכת כאחד.
סיבוכים אפשריים
בעת בניית תנורים עם מיכל מים ומחליף חום קשיים מסוימים עלולים להתעורר:
- חוסר תנועת מים תקינה במערכת (ניתן לתקן על ידי התקנת משאבת סירקולציה);
- חימום חלש של מים במיכל הממוקם על הארובה (ניתן לתקן על ידי התקנת מיכל עם קירות דקים יותר מבעבר);
- חימום לא מספק של מחליף החום עקב נפח מופחת של תיבת האש (ניתן לתקן זאת על ידי שימוש בדלק עתיר אנרגיה בכבשן).
תמונות של פרויקטים גמורים

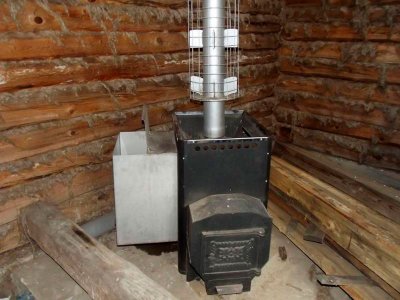

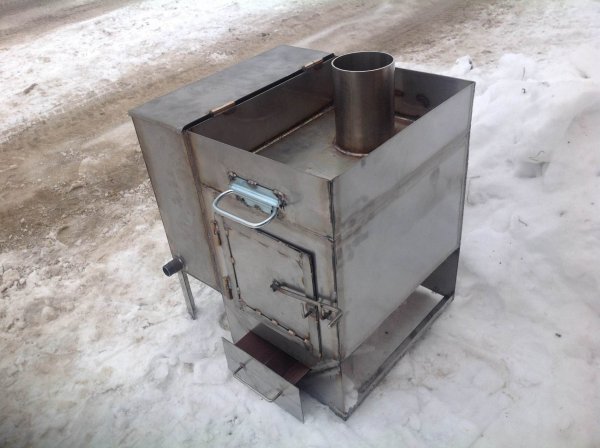

תמונה 2. תנור סאונה תוצרת בית עם מיכל מים הממוקם בצד המכשיר.

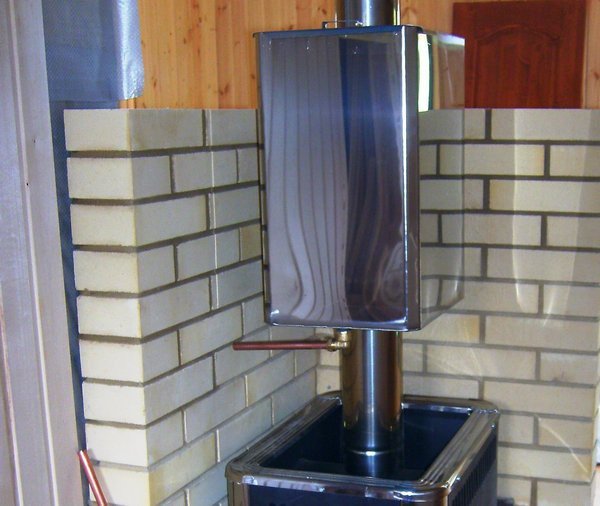

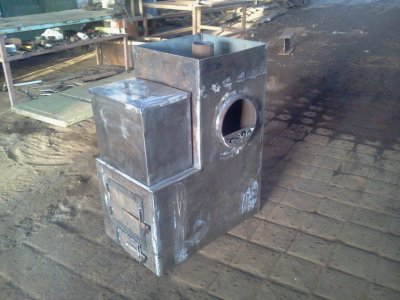

תמונה 3. תנור סאונה עם מיכל מים בצינור. מכשירים כאלה יכולים להכיל כמות קטנה יחסית של נוזל.

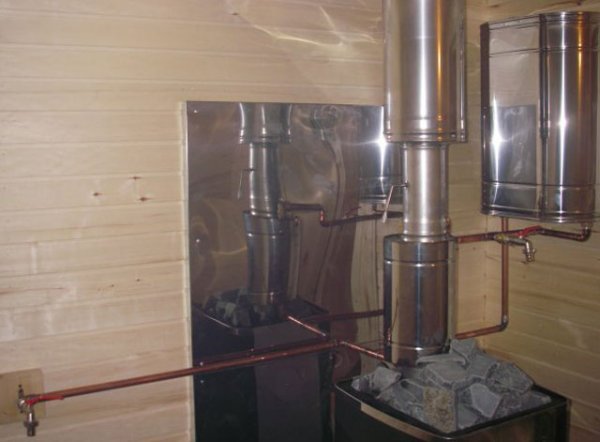

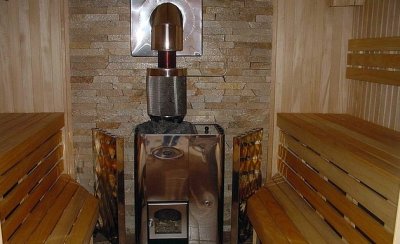

תמונה 4. תנור סאונה עם מחליף חום, המחמם את המים ומבצע את פונקציית החימום.
סרטון שימושי
צפו בסרטון, המדגים את תהליך הכנת תנור סאונה ממתכת עם מיכל מים נשלף.
לסיכום
תנורי סאונה עם מיכלי מים ומחלפי חום מותקנים הם מכשירים מסוכנים למדי, שכן העומס הנוסף בהם נוצר על ידי מיכלי המים המותקנים. על מנת להפוך את פעולתם לבטוחה ככל האפשר, עליך... למזער את האפשרות של מגע ישיר של בני אדם עם גופי חימום מתמידים מבנים על ידי התקנת מסכים מבודדים או מחיצות לבנים.
