האם זה באמת יתלקח וימריא? תנור רקטות: מה זה, התכונות שלו, רישומים של המכשיר

תנור טילים הוא אחד מסוגי תנורי הבישול הפועלים על עץ. דגמי תנורים נייחים משמשים גם לחימום.

זה קיבל את שמו מהזמזום שנשמע בתחילת החימום. כאשר מצב הבעירה נכון, הוא דועך. צורת המבנה דומה גם לטיל – גליל אנכיהתנור נקרא גם תנור ריאקטיבי.

עיקרון דומה שימש בקוריאה ובסין לחימום בתים בחורף. מטיילים בעבר ציינו כי נעשה שימוש משמעותית בפחות עצי הסקה מאשר בכפר רוסי מסורתי.

תנורי סילון, רישומי מוצר

תנורי רקטות מחולקים ל: נייד ונייחהמכשירים הראשונים קטנים יותר בגודלם ובעלי עיצוב פשוט יותר. הם דומה ל האות "G" הפוכהדלק ממוקם במשקוף התחתון. בשל הצורה האנכית של החלק העיקרי, מתרחשת משיכה טבעית.

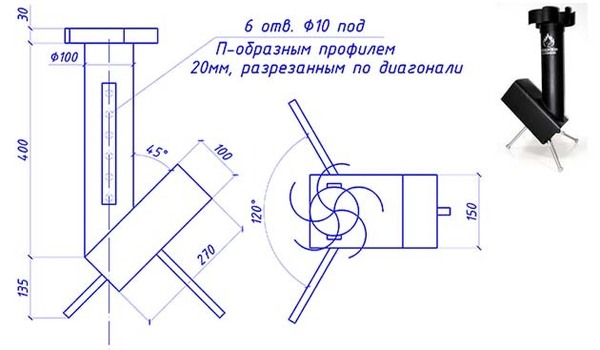

תמונה 1. שרטוט וגרסה מוגמרת של תנור רקטות ממתכת עם מידות מצוינות, מבט משמאל ומעל.

ככל שהטמפרטורה עולה, המכשיר הופך יעיל יותר. יש לו מספיק כוח לחימום מהיר של מים לבישול. עבור מספר אנשים. כדי למנוע שריפת עצי הסקה מהירה מדי, יש לווסת את רוח הרוח בתנור. לשם כך, יש לסגור או לסגור לחלוטין את דלת ההסקה.

נייד תנורי סילון מיוצרים בסדרותהדגמים הפופולריים ביותר "רובינסון" ו"אוגניבו"בשל פשטות העיצוב, ניתן להכין אותם בעצמכם.

מכשירים נייחים מתוכננים בצורה מורכבת יותר. בתוך מכסה המנוע, צינורות האוויר עשויים כך שהאוויר המחומם עולה תחילה כלפי מעלה. לאחר העברת החום לדפנות הפנימיות, הוא יורד בהדרגה כלפי מטה. לאחר מכן הוא עובר לארובה הממוקמת בתחתית.

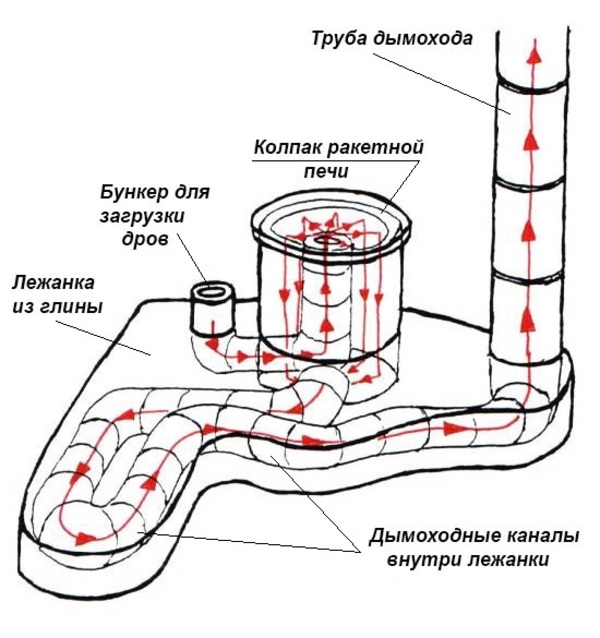

תמונה 2. ציור של תנור רקטות עשוי מלבנים וקנה מתכת. החצים מראים את חלקי המכשיר.

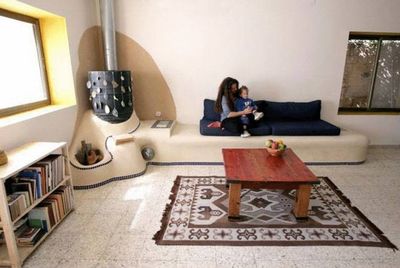

התנור הזה די חסכוני לשימוש, מכיוון שהוא שורף לא רק עץ, אלא גם גזי פירוליזה. לעיתים, ארובה התנור אינה מוציאה מהחדר מיד, אלא מתבצעת בתוך ספסל תנור עשוי לבנים ו/או חרס. ספסל כזה מחמם את החדר לטמפרטורה נוחה. המבנה עצמו עשוי מצינורות בקוטר גדול, חביות או לבנים.

תנור טילים ארוך בוערת עשוי לבנים

מכיוון שהלבנה צוברת חום, מכשירים כאלה מתאימים היטב לחימום חדרים. בהתחשב במשך הבעירה, מטען דלק אחד מספיק. לשמירה על טמפרטורה נוחה למשך 6-8 שעות.

לעיתים התנור עשוי כולו מלבנים. רק האביזרים (דלתות) יצטרכו להיות עשויים מפלדה או ברזל יצוק. במקרים אחרים, החלק החיצוני של מכסה התנור עשוי מחבית או מצינור רחב.

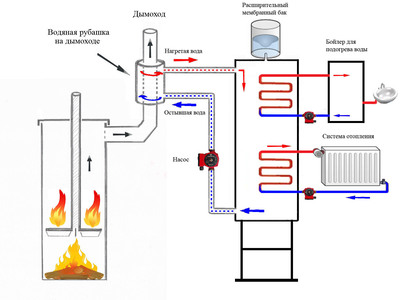

מכשיר מצינור עם מעגל מים, תרשים

מבנה התנור מרותך מצינורות ברזל בקטרים ​​שונים.

אם אתם מתכננים לחמם חדר קטן, ניתן להכין את מכסה הכיריים מעץ פסולת. בלון גז.

בבית בעל ממדים מרשימים יותר, זה יתאים למטרות אלה. חבית ברזל.

אם תתקינו מעגל מים על ארובת הכיריים, תוכלו לקבל דוד בעל שריפה ארוכה שיחמם את החדר היטב.

מעגל המים עשוי בדרך כלל מבלוני גז.

"רובינסון"

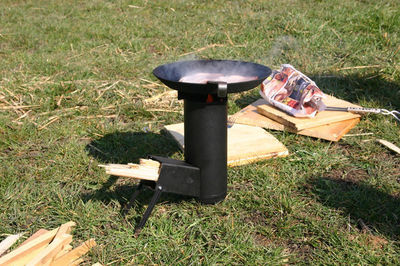

זהו כיריים קמפינג פשוטות ואמינות. הן בעלות יכולות גבוהות למדי. מהר (ב-10 דקות) להרתיח ליטר מים. אין צורך להוסיף עצי הסקה.

העיצוב פותח במאה הקודמת, אך בזכות יתרונותיו הוא עדיין בשימוש כיום. "רובינסון" מיוצר בסדרות, אך לא קשה להרכיב את זה בעצמך.

"צוּר"

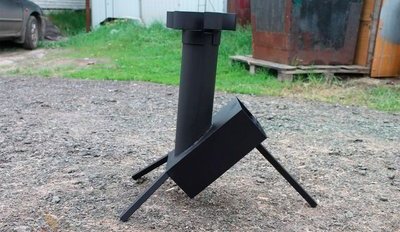

סוג זה של תנור דומה לגרסה הקודמת. אבל תיבת האש בו קצר יותר וממוקם בזווית קהה יותר ביחס לארובה. תנור כזה דומה בצורתו לאות "G" הפוכה.

איך להכין תנור טילים במו ידיכם

יֵשׁ לוֹ מספר שלבים — בחירת עיצוב מתאים; בחירת חומרים וכלים; ייצור ישיר.

בחירת פרויקט

בבחירת פרויקט מתאים, יש לקחת בחשבון את הגורמים הבאים:

1. ייעוד הכיריים הוא האם הן נחוצות רק לבישול או גם לחימום החדר.
2. חומרים זמינים.
3. עוצמה משוערת. היא קובעת כמה מנות אוכל או כמה מקום המכשיר יספיק לו.

חומרים

עבור מבנה לבנים תצטרכו:

• לבנים מחימר אש (חסינות אש);
• תערובת עקשן לבנייה;
• טיט בטון (לבסיס);
• צמר סלעים;
• אַזְבֶּסְט;
• חבית שלמה או בלון גז ריק לפקק (אופציונלי);
• דלתות תנור - תיבת אש ומגירת אפר;
• אם המכסה עשוי לבנים - יריעה עבה של נירוסטה לפי גודל חתך הרוחב שלה.

החומרים הבאים משמשים לגימור הכיריים:

• צבע חסין אש;
• חֶרֶס;
• אבנים;
• וכו'

עבור מתכת, קח:

1. צינור מתכת עגול בקוטר כ-150 מ"מ ואורך לא יותר מ-90 מ"מ (לְשַׁפֵּר כ-60 מ"מ).
2. צינור פרופילי (מלבני) עם חתך של 100-120 מ"מ ואורך בערך שליש עִגוּל.
3. במקום צינור מלבני, ניתן לקחת יריעת פלדה בעובי של 3 מ"מ.
4. 3 אגוזים.
5. מוטות פלדה, לוחות או ברגים ארוכים לרגליים.

הכנת הכלים

להכנתכם תצטרכו:

• כַּף;
• רָמָה;
• מכונת ריתוך;
• את חפירה עם כידון;
• מברשת מתכת;
• רָמָה;
• בולגרית.

ייצור, מידות של מכשירים

ישנן וריאציות רבות על נושא זה. בואו נבחן את ההפקה שני סוגים שונים באופן מהותי של תנור סילון. זהו תנור לבנים עם ספסל, המשמש בתוך הבית, ותנור קמפינג, המורכב ממתכת. במידת הצורך, נעשים שינויים, שילובי שיטות אפשריים (לדוגמה, מכשיר חימום ובישול, אך עשוי מצינורות מצופים בחימר או באבנים).

איך להכין תנור לבנים עם ספסל כיריים

שלב ראשון — מתקן יסוד. נחפר עבורו חור מלבני, אשר לאחר מכן ממולא בבטון.

לחוזק, עדיף להתקין חיזוק מראש. הבסיס חייב להיות אופקי לחלוטין.

לאחר שתמיסת הבטון התקשתה הנחת הלבנים מתחילההקירות החיצוניים ממוקמים לאורך היקף משטח הבטון. נוצר תא בעירה. בצד אחד שלו יש תא אש עם פתח להעמסת עצי הסקה. בצד השני יש צינורות אוויר.

גם בתא הבעירה להשאיר חור לניקוי אפר, אשר סגור בדלת. כאשר תא זה מוכן, מניחים עליו חבית מתכת. הפערים ממולאים בבידוד, למשל, צמר סלעים.

אם החבית אינה בשימוש, היא מותקנת מעליה כיריים בישולמתחתיו מונח בידוד אסבסט.

הארובה מחוברת לתעלת האוויר ונפלט החוצה.

אז מוכן המכשיר מקושט. לדוגמה, הוא מצופה בחימר ומכוסה בצבע. אפשרות נוספת היא להשאיר את הלבנים.

כיריים סילון לטיולים רגליים

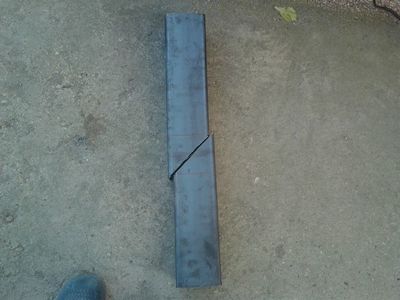

זה מורכב מ שני תאים, מחוברים זה לזה. כדי להרכיב אותו, ראשית חתכו את הצינורות בזווית ב 45°אם לקחתם יריעת מתכת במקום הצינור השני, חתכו אותה לחלקים הבאים:

• שניים עם צדדים 300 מ"מ ו-150 מ"מ;
• שניים - 300 מ"מ ו-100 מ"מ;
• ואחד 150 ו-100 מ"מ.

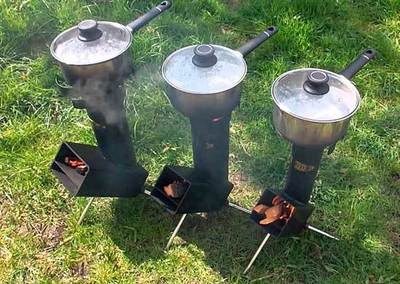

תמונה 3. תנור סילון מוכן לטיולים. המכשיר עשוי מצינורות מתכת.

לאחר מכן רתכו אותם יחד. תצטרכו גם לוח נוסף כדי להפריד את תא הדלק, מידותיו הן 200 מ"מ ו-100 מ"מ.

כל השברים מרותכים יחד לפי התרשים. הצינור העגול קבוע בתחתית הצינור המלבני ובאמצע יחסית לצדדים.

שאריות מוטות הברזל מרותכות יחד לְגַרֵרנוח להפוך אותו לשליפה כך שתוכלו לטעון עצי הסקה ולאחר מכן לדחוף אותם לתוך תיבת האש.

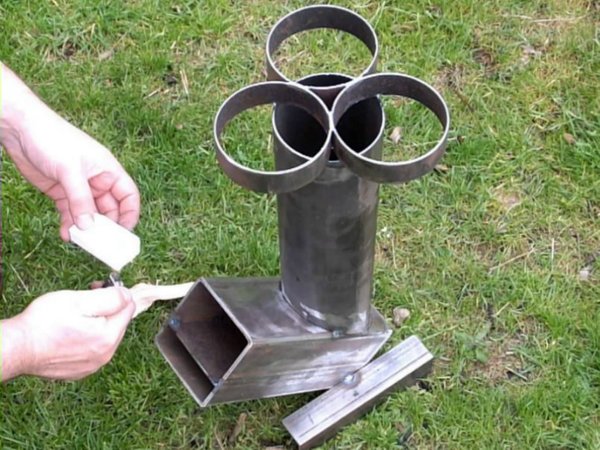

הם נחתכים מהצינור 4 טבעות. הם מחוברים מלמעלה כך שהכלים לא יסתמו את פתח הניקוז.

בגרסה ניתנת לפירוק הרגליים מותקנות. אומים מרותכים לתחתית, ולתוכה מוברגים ברגים ארוכים. יש דרך נוספת. מוטות או שאריות של יריעת פלדה מרותכים לתחתית. זה פחות נוח להובלה, אך אין צורך בהרכבה.

כאשר המבנה יהיה מוכן, צריך לצבוע אותונעשה שימוש רק בצבע עמיד באש. צבע זה יגן מפני קורוזיה וגם יכסה עקבות הלחמה.

סיבוכים אפשריים

בעת הנחת לבנים, לא קל לחשב במדויק את גודל הפתחים עבור תא האש ודלתות האפר. לכן אתה יכול לפרוש שורה עם דלת בלי טיט, "יבש", ותגלה איך הכי טוב לסדר את זה. ואז לפרוס את הלבנים, ולחבר אותן עם טיט.

כשמכינים תנור מצינורות, קשה לחשב את מקום החיבור שלהם. לכן, תחילה חותכים שבר עגול ומניחים אותו ליד השבר המלבני במקום הנכון. קו נמשך בעזרת טוש, לאורכו מתבצע החיתוך. אם חלק הדלק מורכב מלוחות נפרדים, יהיה יותר נוח לחתוך חור לפני הריתוך בינם לבין עצמם.

סרטון שימושי

צפו בסרטון, המדגים את תהליך הדלקת תנור רקטות לקמפינג ומדבר על מאפייני המכשיר.

יתרונות השימוש בתנור רקטות

תנורים ריאקטיביים חסכוני למדי לשימוש. אבל לפעולה יעילה במיוחד חשוב שהדלק יהיה יבש, אחרת לא תתרחש בעירה משנית של גזים.

תנור טילים לא מתאים להתקנה בבית מרחץ. העניין הוא שכדי להשיג את האפקט הרצוי, יש לחמם תחילה את קירות החדר. ובמצב שנוצר על ידי תנור זה, האוויר הוא זה שמחמם.

כמכשיר חימום בבית למגורי קבע, מכשיר כזה לא תמיד נוח.

בעת הבעירה, יש צורך לווסת את גובה התנור על ידי פתיחה וסגירה של דלת הגז. קשה למדי לפקח כל הזמן על הכיריים בבית. אבל הן מתאימות היטב לשימוש. באוהל, במוסך, בסדנה נפרדת או בסככהתנור הרקטות לא מתקלקל אם עובר זמן רב בין ירי לירי.
