2 דגמים של תנורי קמין פינתיים המתאימים לכל בקתה: קומפקטיים, אבל חמים מאוד!

חימום לפני להבה נעימה אח בבית הוא חלומו של כל אחד. בנוסף לאכילה אוכל מבושל בתנורועם תנור קמין אפשר לעשות את שניהם.

גיוון מספר הדגמים של תנורים כאלה הוא מדהים, ויצרן תנורים מנוסה יעזור לכם לבחור את העיצוב הטוב ביותר. אבל אם אין לכם אחד כזה, האינטרנט מלא בדיאגרמות מכשירים מוכנות.

יתרונות של תנור עצים-קמין

תנור אח הוא מבנה לחימום חדר. יתרונות העיצוב:

• נוכחות של אח ו צלחת נפרדת לבישול;
• גיוון דגמים וסוגים;
• בְּטִיחוּת: כשנוגעים בתנור אח מלבנים, לא תישרף;
• הִזדַמְנוּת לְחוּד להדליק אח או תנור;
• מספר רב של ארובות לוקח יותר זמן להתחמם חֲצֵרִים.

אילו דגמים יש?

קמינים ביתיים כאלה מגיעים בדגמים ועיצובים שונים. בהתאם ל ממיקום לִבנוֹת:

• מכשירי פינה;
• תלוי על הקיר;
• רָאשִׁי.

מיוצרים מוכנים אפשרויות ברזל יצוק מונובלוקהם פחות בעייתיים להתקנה. אבל אי אפשר להניח את היד על תנור כל כך חם. והם פולטים חום מהר יותר מלבנה.

גוֹדֶל העיצובים מחושבים על סמך הפרמטרים של החדר שצריך לחמם. כֶּרֶך תיבת האש קשורה לנפח החדר כ 1:50, עומק - כ-1:2, גובה - 2:3בפועל, מבנה נבנה 56 על 40 ס"מ עבור המקום 15 מ"רגובה צינור הארובה לא פחות מ-4 מטריםכדי להבטיח אחיזה תקינה, הוא ממוקם 30 ס"מ מעל גובה הגג.

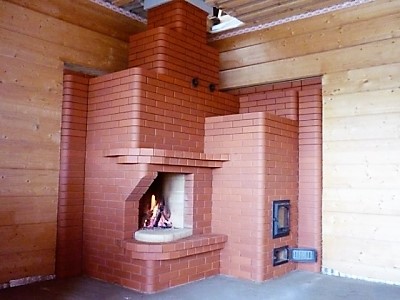

מבנה פינתי טיפוסי להסקת עצים

לפני תחילת הבנייה לְהַחלִיטלמה מיועד התנור? לעיצוב פנים דקורטיבי, בחרו אח.

לקישוט וחימום חדרים לבישול, ראוי לחפש אפשרויות עם תיבת אש, כיריים או תנור.

יִתרוֹן תנור פינתי - קומפקטיות, מִינוּס — שהוא מחמם לא רק קירות פנימיים אלא גם קירות חיצוניים. מומלץ לקחת בחשבון מאפיין זה בעת בחירת מקום להצבת המבנה.

הפופולרי ביותר דיאגרמת המכשיר - מאת פרויקט מאת V. Grigoriev ו-G. Reznikovהמכשיר ועקרון הפעולה שלו פשוטים: תא האש והקמין ממוקמים זה מעל זה. תעלת עשן משותפת מובילה את תוצרי הבעירה החוצה.

תנורים עם אח בוערת ארוכה

העיצוב המיוחד מבטיח דעיכה איטית, מראה כמות קטנה של אפר, שימוש חסכוני בעץ להסקה. היתרון העיקרי של המכשיר הוא תפוקת החום במשך 6 שעותבשילוב עם חימום מים, העיצוב יחמם בקלות בית כפרי בחורף.

תנורים ארוכי טווח יכולים להיות מברזל יצוק, לבנים, ברזל יצוק ולבנים, מוכנים או תוצרת בית.

הֶתקֵן הֶתקֵן פָּשׁוּטבור אפר, תא אש, שתי תעלות עשן, אחת מהן עם פקק. עיצוב זה מבטיח בעירה ארוכה, בעירה אחידה וכמות קטנה של אפר. עצי הסקה, פחם או כדורי אש משמשים כדלק במכשירים.

בחירת פרויקט לבית קיץ

בחירת דגם האח תלויה בצרכים שלכם העדפות אישיות וגודל החדרעבור חדרים מרווחים, בנויים תנורים בעלי חתך של משולשמכשירים תלת-צדדיים הם דקורטיביים, אך הם מחממים את החדר גרוע יותר.

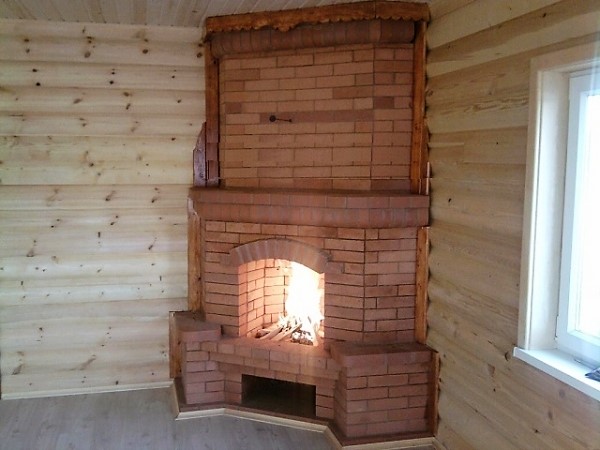

תמונה 1. תנור פינתי בסגנון כפרי עם אח בעל חתך משולש יתאים בצורה מושלמת גם בחדר קטן.

מתאים לבקתות קומפקטיות מבנים מלבנייםאם צריכת הדלק חשובה לכם, והיופי נסוג אל הרקע, התבוננו מקרוב במכשירים בעלי בעירה ארוכה. האם אתם רגילים להתפעל מהאש, לבשל אוכל בתנור או על הכיריים? אז בחרו בתנורי קמין.

חומרים וכלים

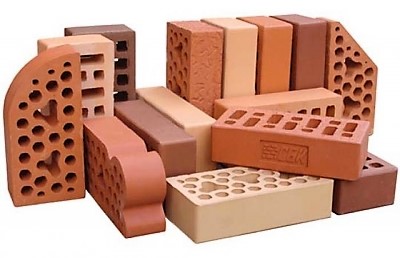

כדי לבנות בית אתה צריך קרמיקה חלקה אדומה לבנים לגימור ומשטחים פנימיים של הארובה. תיבת האש עצמה מסודרת ציונים עמידים באש לבנים.

דלתות, אגני אפר, סורגים וסתמי ארובה עשויים מ בַּרזֶל יְצִיקָהדלתות ואביזרים מהודקים באמצעות חוט פלדה, זוויות ורצועות פלדה.

לבנים מונחות בשורות על משטח מיוחד תערובת כיריים או חימר עם חולהם משתמשים בו לבידוד. אַזְבֶּסְט אוֹ צמר סלעים עמיד בחום.

עבור טפסות ובניית יסודות הם קונים לוחות, חיזוק מתכת, חול, מלט, חצץ.

ספירת מספר הלבנים בהזמנה, אנו קובעים את נפח חומרי הבניין הנדרשים. בעת הרכישה, אנו מוסיפים 10% עבור מניות.

נדרש סט של כלי בנייה:

• קו אנך או פלס;
• כפות כף מספר גדלים;
• מנות לנהיגה בתמיסה;
• בולגרית.

ייתכן שתתעניין גם ב:

חימום לבית - פשוט, מהיר ויפה. מה טוב בהתקנת תנור קמין?

מכשיר חימום רב תכליתי: כללים לבניית אח-תנור זול במו ידיכם

התקנה עצמית של רדיאטורים לחימום מברזל יצוק: כיצד להבטיח נוחות בבית במשך שנים רבות?

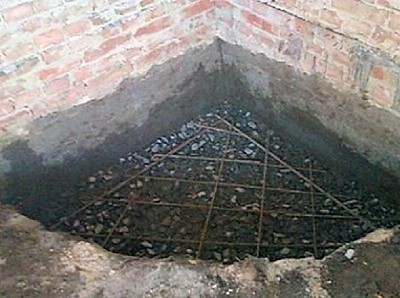

כיצד להכין את בסיס המבנה

מידות היסוד nועוד 15-20 ס"מ פרמטרים של התנור. הרצפה מתחת למבנה העתידי מפורקת. היסודות מסודרים:

• אנחנו עושים טפסות מלוחות;
• אנחנו שוכבים חיזוק מתכת לאורך ולרוחב;
• אנחנו שופכים טיט בטון;
• אנחנו מניחים את זה שוב תִגבּוֹרֶת;
• אנחנו מכסים סֶרֶט;
• בְּאֶמצָעוּת 12 שעות אנו חושפים את היסוד;
• אנחנו עוזבים לעוד 12 שעות;
• אנחנו מפרסמים אבן הריסות;
• אנחנו מפרקים טפסות עשויות מלוחות.

הבסיס מוכן.

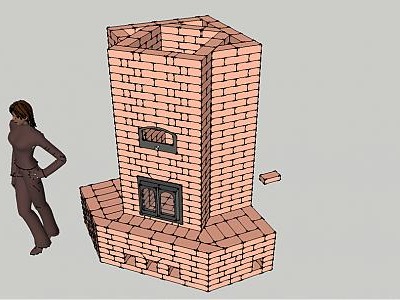

תנור פינתי עם הידיים שלך

בסיס התנור הוא שורה ראשונה לבנים מונחות על הקצה. שְׁנִיָה השורה מונחת שטוחה, ומוסיפה מקום למגש עם אפר. שורה שלישית לחסום את אזור איסוף האפר. הַבָּא להכין משטח ולבנות סורג. שורה חמישית לכסות את כל המבנה. משורה 6 עד 9 ליצור את תיבת האש.

בשורות 10, 11, 12 ליצור את תיבת האש ואת הקירות החיצוניים. בשעה 13:14 — ליצור את הבסיס שהם מסיימים בשורה ה-19ודוחף מעט את הלבנים קדימה. בשורה ה-20 תיבת האש מופיעה.

בשורה ה-21 המשך לשן התנור. היא נוצרת על ידי בליטה של ​​הלבנה מתחת ל-20 מעלותהם מסיימים את זה בשורה ה-24. 2 השורות האחרונות — בניית אח, התקנת רשת תנור וארובה.

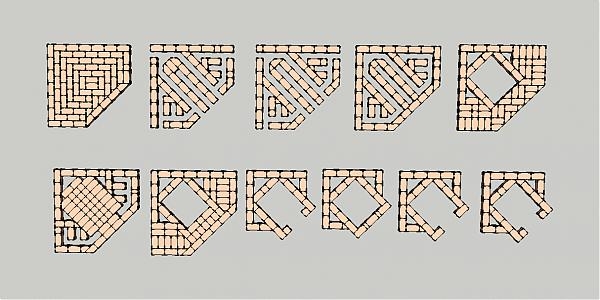

תמונה 2. סכימה אפשרית של שורה אחר שורה להנחת תנור פינתי עם אח. עשר השורות הראשונות מוצגות.

עכשיו הגיע הזמן תעלת המפוחמבנה זה הוא צינור פלדה שהופך בצורה חלקה לצינור עשן. בסימון 2 מטרים לייצר שסתומים. בידוד תרמי הארובה מגינה מפני עיבוי. לשם בטיחות אש, הם מותקנים מעכב ניצוצותא. מַטֵה הַטָיָה שומר על אחיזה טובה ברוחות חזקות.

למה לשים לב

לבניית המבנה יש דקויותיצרני תנורים מנוסים חולקים טיפים ליצירת אח איכותי:

• אל תמהרו בעת יציקת היסודות, תנו למבנה לעמוד איתן;
• פתח יציאה לארובה בתקרה כיסוי עם בידוד מיוחד;
• שימוש במהלך הבנייה קווי אנך לבדוק אופקיים ואנכיים;
• דלת זכוכית לבחור עבור האח עמיד בחום;
• פרש את זה בזהירות לא רק דקורטיבי, אלא גם לבנים פנימיות, חסינות אש.

קשיי בנייה וכיצד לפתור אותם

בעת בניית תנור, מתחילים נתקלים לעתים קרובות ב:

• «קריסת המבנה". בלי לבדוק את האנכי בעזרת אנך, את האופקי ואת עובי התפר בעזרת פלס, המכשיר לא רק ייראה לא מושך, הוא גם עלול ליפול. לכן, בדקו כל שורה, והשאירו את עובי התפר בין הלבנים עד 6 מ"מ.

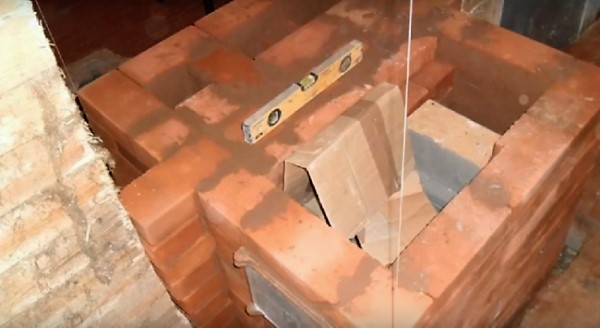

תמונה 3. בדיקת שורות הכיריים באמצעות פלס ואנך. יש לבצע הליך זה בתדירות האפשרית.

• סדקים בתפריםזה נראה עקב הפרת הפרופורציות של התמיסה. באופן אידיאלי, מדובר בתערובת חול-צמנט. ביחס של 3:1אם מופיעים סדקים לאחר הבנייה, אין לתקן אותם מיד. יש לתת לאח לפעול במצב ניסיון. חודש אחדבמהלך תקופה זו יופיעו פגמים נוספים, אם בכלל. ורק אז מתחילים לפרק את המבנה ולתקן את החסרונות.

סרטון שימושי

סרטון המציג תנור פינתי גמור עם אח, תיבת האש שלו ומסתיר הארובה.

כמה זמן ייקח לבנות?

כדי לבחור סכמה, הדפס את סדר ההזמנה יְוֹםעוד אֶחָד אנחנו מוציאים כסף על קניית חומרי בניין. הכנת מקום לאח דורשת יְוֹם, בניית היסודות - 1.5 ימים. זה לוקח בערך 2.5 ימים. יְוֹם היא מתייבשת. עוד אחד הצינור מוציאים במהלך היום.

מספיק בשביל חובבן 10 ימים ליצור תנור אח בקצב נינוח. עוד 10 ימים שהעיצוב הושלם מתייבשאם לא תמהרו, הקשיבו להמלצות של יצרני תנורים, אח פינתי יהפוך לא רק לקישוט, אלא גם לאח משפחתי עבור... 2-3 דורות.
