מכשיר חימום רב תכליתי: כללים לבניית אח-תנור זול במו ידיכם
תנור אח הוא מכשיר אוניברסלי שכאשר הוא ממוקם בחדר, יכול להוסיף לו נוחות וגם לשמש כ... מכשיר נוח לחימום הבית.
אם תנור כזה ממוקם בחוץ, הוא הופך למכשיר לבישול.
תוֹכֶן
סוגי תנורי אח עם ארובה: ציור ותרשים
מְשׁוּתָף מספר תוכניות בסיסיות תנורי אח הממוקמים בתוך הבית, למשל, בבית פרטי.

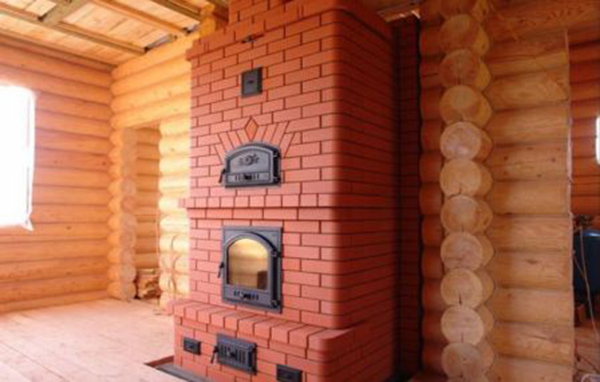

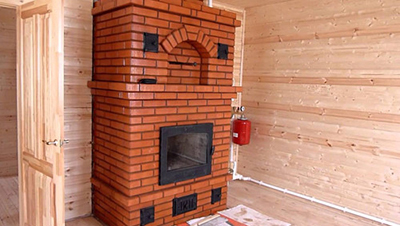

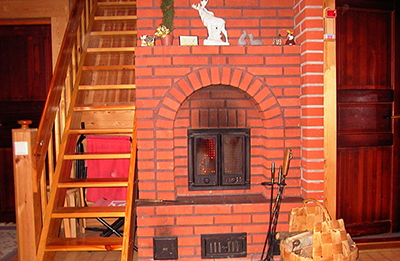

תמונה 1. תנור חימום מלבנים אדומות מותקן בחדר מרווח של בית עץ.

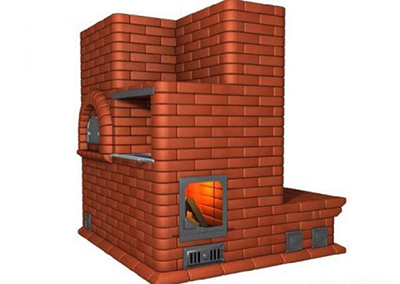

האפשרות הראשונה הנבחנת היא כיריים עם ספסל גדול, שהוא מבנה גדול למדי, שאינו מתאים לבתים קטנים.
עם זאת, לעיצוב זה מספר יתרונות:
- יכול לבצע את הפונקציה של חימום החדראם מערכת תעלות העשן בתנור כזה מיוצרת תוך התחשבות בצורך לחמם מספר חדרים, אז הארובה יכולה גם לחמם את החדרים הממוקמים לאורך הארובה עצמה.

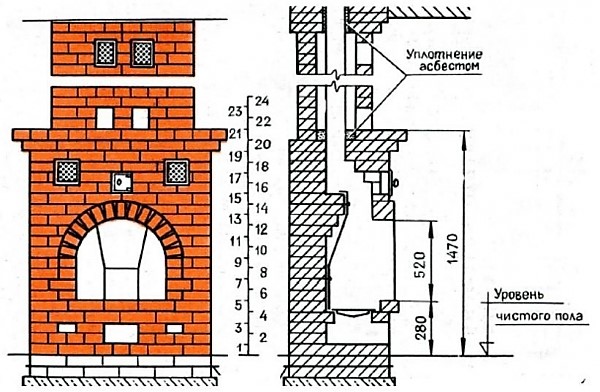

תמונה 2. שרטוט של תנור אח פשוט מלבני חימום עם שורות ומידות במילימטרים.
- במקרה של בניית מבנה עם תאי בישול, תנור יכול להחליף כיריים במטבח או, במקרה של בעיות באספקת גז, לשמש כאמצעי העיקרי להכנת מנות שונות.
- במידת הצורך, ניתן להשתמש בספסל הכיריים, הבנוי כהרחבה לכיריים, כ... מקום שינה נוסף עם חימום.
- יצירת שתי תיבות אש עיצוב זה מאפשר חימום רק של החלק הדרוש ברגע מסוים בזמן, והשימוש בשתי תאי האש מגביר את תפוקת החום של הבניין.
דיאגרמה של מבנה כזה נראית כך:
- שני מפוחים עם דלתות, הממוקם מתחת לתיבות האש - אחד מתחת לאח, השני מתחת לתנור;

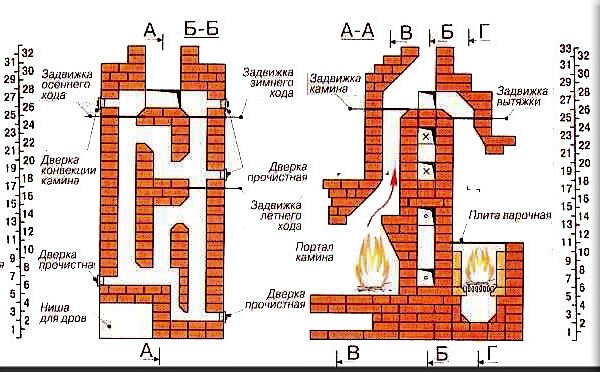

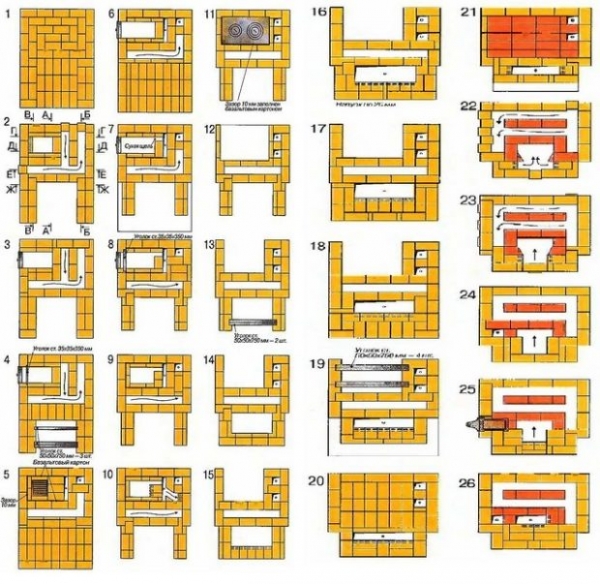

תמונה 3. תרשים של תנור אח רב תכליתי מלבנים עם כיריים ותיבת אש שנייה. מיקום תעלות העשן מוצג משמאל.
- תעלות עשן לכל תיבת אש, אשר, אם רוצים, ניתן לשלבם לארובה אחת;
- תיבת האש של הכיריים וחלק האח עצמו, אשר, במידת הצורך, ניתן להוציאם לצדדים מנוגדים של המבנה, וכך, ימוקמו בחלקים שונים של הבית;
- אֲרוּבָּה, שיכול לעבור דרך מספר חדרים.
חָשׁוּב! הממדים הגדולים של המבנה נובעים מיצירת מיטה מלאה.

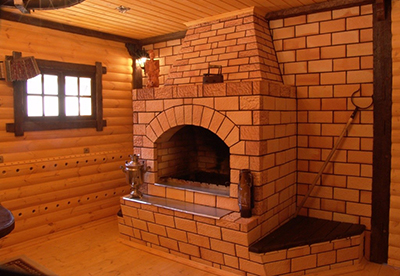

תנור חימום תלוי על הקיר עשוי לבנים
גרסה זו של הכיריים היא בעלת עיצוב קומפקטי למדי, המיועד לחימום, כמו גם ליצור חמימותזה תופס הרבה פחות מקום בחדר, אבל בעייתי להשתמש בו לבישול.
תכונה מרכזית מכשיר זה הוא גם אח וגם תנור.
הם משולבים למבנה שניתן, במידת הצורך, לחמם אותו ולפעול כמכשיר חימום. לשני חדרים בו זמנית, אל הקירות הסמוכים שאליהם הוא מחובר.
הציור של עיצוב כזה נראה כך:
- בור אפר מתחת לארגז האש של התנור עם מערכת של תעלות עשן להסרת עודפי תוצרי בעירה גזיים;
- תיבת אש עם רשת ומחסן אפר;
- תוספת אח עם מערכת פורטל ותעלות עשן להוציא עשן לתוך הארובה;
- צינור עשן בצורת צינור יחיד.
הַפנָיָה! הכיריים נעדרות בעיצוב כזה, שאינו מאפשר בישול עליה. תעלות התנור מכל תיבת אש טובות יותר. לשלב לארובה אחת, אשר לא יחמיר את הטיוטה בשום צורה, אך יאפשר לכם לחסוך בחומר.
וריאציה של עיצוב זה יכולה להיות תנור אח, אשר הבסיס הוא ריבועהמכשיר משמש לאזורי חדרים אם משימה עיצובית כזו נקבעה לפניו.
מה ההבדל בין תנור חימום רב תכליתי
סוג זה של מבנה חימום הוא עיצוב מורכב, אשר עונה על מספר משימות בו זמנית:
- חימום החדר (ניתן להשתמש הן כמכשיר חימום עצמאי והן בשילוב עם יחידות גז קיימות);
- בישול, ובלבד שההתקנים המתאימים מותקנים במבנה כזה;
- משימה דקורטיבית בעת שימוש בקמין.
מבחינת מידותיו, העיצוב נבדל בכך שהוא יכול להיות גם גדול מאוד (לדוגמה, במקרה שבו מיטה מחוברת אליו), ו קומפקטי יחסית (אם משתמשים במספר מוגבל של כלי בישול).
הדיאגרמה שלו נראית כך:
- מפוח לתנור ולקמין;
- אתה יכול למקם אותו מתחת לאח נישה לייבוש עצי הסקה;
- מערכת תעלות עשן מכל מכשיר בישול (אם הם מחממים את עצמם);
- פליטת עשן (ייתכן שיהיה אחד לכל חלקי החימום של הכיריים, לפעמים מתוכנן אלמנט עצמאי לכל חלק).
תְשׁוּמַת לֵב! כאשר מציבים מבנה כזה בבית, עדיף למקם אותו חלק מהקמין בסלון או בחדר השינה, ותיבת אש ומכשירים לבישול - לכיוון המטבח.
איך לבנות תנור אח במו ידיכם: הוראות שלב אחר שלב
תהליך זה, ללא קשר לסוג התנור הנבנה, הוא סטנדרטי לכל מבנה לבנים דומה והוא מורכב מהשלבים הבאים:
- בחירת פרויקט בנייה. בשלב זה נקבע איזו תוכנית תהיה אופטימלית בהתבסס על שטח החדר, מטרת השימוש ופרויקט העיצוב הסופי.
- בחירת מיקום. הצבת תנור אח תדרוש יותר מקום מאשר מבנים דומים אחרים עקב הממדים הגדולים של המבנה הסופי.
מסיבה זו, לאחר השלמת בניית המבנה, יש להשאיר מספיק מקום לתחזוקה של מכשיר כזה. בנוסף, יש צורך לעמוד בדרישות כללים להבטחת בטיחות אש של מבנים, שבו בנוי התנור.
- הכנת כלים וחומרים לבנייה. יש להקדיש תשומת לב מיוחדת לדברים אלה, שכן יידרש כמות גדולה לא רק של חומרים חסיני אש, אלא גם חומרי בידוד תרמי כדי להפחית את הסיכון לחימום חפצים מסביב והצתתם.
- לְמַעֲשֶׂה בניית תנור מיציקת היסודות ועד להנחתם ארובה והוצאתה אל גג הבית.
כל שלב חייב להיות נותח בקפידה ובוצע בהתאם קפדנית ליעדי הבנייה הסופיים.
בחירת פרויקט וגודל
תוכנית התנור שאתם הולכים לבנות במו ידיכם נבחרת על סמך מספר גורמים גורמים קובעים:
- מידות החדר, שבו מתבצעת בניית המבנה;
- מטרות השימוש (רק ליצירת נוחות, לחימום, לבישול, חימום והשגת מטרות אסתטיות);
- כמות החומר, אשר ניתן להשתמש בו;
- הבטחת בטיחות אש מרבית בתוך בית נפרד.
בבחירת הפרויקט האופטימלי, עליכם לקחת בחשבון את היכולות שלכם.

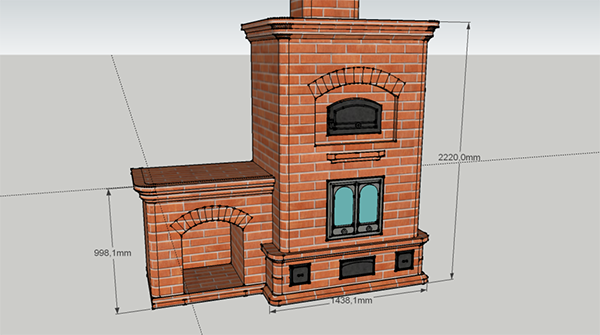

תמונה 4. יש לבצע פרויקט של אח לבנים עם כל המידות המצוינות לפני תחילת הבנייה.
מִקוּם
יהיה צורך לקבוע בצורה נכונה את המקום המתאים בבית עבור מבנה מורכב שכזה, מכיוון שלא ניתן יהיה להזיז את המבנה הבנוי בעתיד – היסודות יוצקים במקום אחד בצורת לוח מסיבי, וכל הרהיטים הבאים מוקמים סביב מבנה כזה.
חָשׁוּב! על מנת שהתנור-קמין יתאים בהצלחה לחדר, יש צורך שכל החפצים שעלולים להינזק מחימום המבנה או לגרום לשריפה, היו ממוקמים במרחק המקסימלי מהמכשיר.
כדי לתחזק את הבניין תצטרכו מקום גדול מסביב. ניקוי אפר וגחלים יהיה צורך לבצע זאת לעתים קרובות למדי עם שימוש קבוע במבנה, מה שהופך את העבודה הזו למלוכלכת מאוד ויכולה לקלקל את מראה הסביבה הסובבת.
ניקוי ארובות זה גם ידרוש כמות לא מבוטלת של מקום סביבו, מכיוון שלא נדיר להשתמש בציוד נוסף במהלך תהליך זה.
ציוד של חומרים וכלים
כדי לבנות תנור לבנים בעצמך, תזדקק לחומרים ולציוד הבאים:
- שני סוגי לבניםחימר אש וחיפוי;
- חימר אש עבור טיט בעת הנחת מקומות שיש להם מגע ישיר עם אש (ניתן להחליף באבקת חרסית אש הנמכרת בחנויות לחומרי בניין);
- מֶלֶט ליציקת היסודות והנחת שכבת הלבנים העליונה;
- דלתות עבור בור האפר ותיבת האש, וגם, במידת הצורך, עבור פורטל האח;
- סורגי גריל.
יידרשו הכלים הבאים:
- דליים;
- אתים;
- קווי גובה ואנך;
- מקדחה עם מקדחי לבנים;
- פַּטִישׁ.
אם אתה צריך לחתוך את הלבנים, תצטרך מטחנה.

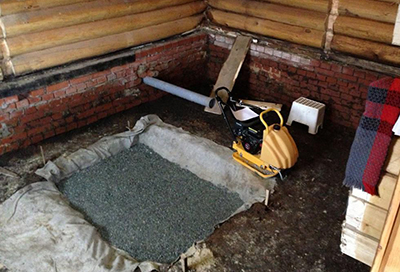

איך להכין בסיס בעצמך
הזמן הנוח ביותר ליציקת היסודות לתנור יהיה בניית יסודות הבית.
אם כל הבית כבר בנוי והרצפות הונחו, תצטרכו לחתוך חלק מהלוחות ולחפור בור ליסודות בחדר המוגמר.
אם אתם חותכים קרשים מרצפה גמורה, עדיף שהפתח יהיה גדול יותר מבסיס המכשיר עצמו. ב-150–200 מ"מ, מה שיקל על תהליך הבנייה.
- אוֹפְּטִימָלִי עוֹמֶק הבור הוא 50-60 ס"מ, אשר יסייע להבטיח יציבות מרבית של המבנה.
- הוא ממוקם בתחתית הבור כרית חולגובהו הוא מ-10 עד 15 ס"מיש לדחוס אותו, ולשפוך מעל בערך את אותה שכבה של אבן כתושה, שגם היא דחוסה.
- היסוד עצמו נוצק בשל עומקו בשני שלבים לפחות, כדי להשיג את הצפיפות והאיכות המרביות שלו.
- שכבה ראשונה ניתן לשפוך מתמיסה גסה המורכבת מחול, מלט ואבן כתושה.
- שכבות עוקבות נשפכים באמצעות תערובת ביחס של 1:3 מבטון וחול. התמיסה עצמה צריכה להיות פלסטית ככל האפשר.
- כל שכבה נשפכת לפחות שלושה ימים לאחר הקודמת. השכבה העליונה מיושרת, ואם אפשר, מופעל עליה לחץ כלשהו כדי לחזק את לוח היסוד שנוצר. ההתקשות הסופית מתרחשת תוך תקופה של לפחות שלושה עד ארבעה שבועות.
- על גבי הבסיס המוגמר והמוקשה, עליך לקפל שכבת איטום עשויה יריעת קירוי, אשר נחתך בדיוק לאורך קווי המתאר של היסוד (ניתן לאפשר חפיפה קטנה, אשר תינתק מאוחר יותר לאחר הנחת השכבה הראשונה של הלבנים).
לאחר יציקת היסודות והנחת יריעות קירוי עליהן, הם מבצעים יָבֵשׁ בנייה כדי לקבוע את המידות בפועל של התנור, כמו גם את כמות החומר שתידרש. לאחר מכן, מתחילה בניית המבנה.
איך להניח בנייה: שורה אחר שורה
יש להקדיש תשומת לב מיוחדת בעת תחילת עבודות הבנייה שורה ראשונה.
הם מפרסמים את זה בצורה חלקה ככל האפשר, אשר יאפשר לנו להשיג את המיקום האידיאלי של סדר המבנה כולו בעתיד.

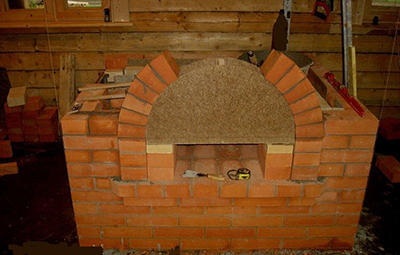

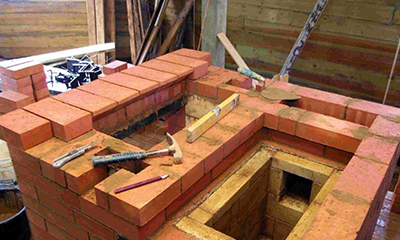

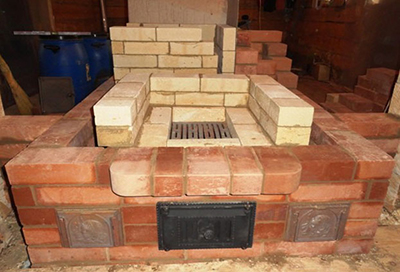

תמונה 5. תחילת בניית תנור לבנים עם אח וכיריים שורה אחר שורה. לאחר מכן מגיעה היווצרות הארובה.
- בעת הנחת שורה ראשונה יש צורך לצייר את מיקום המכשיר כולו על גבי קירוי הגג, ואם אפשר, להציב רישומים של לבני החיבור.
- שורה שנייה הוא מסודר על פי השרטוטים והתרשים שנבחרו עם קווי המתאר הראשונים של תעלות העשן, כמו גם את תיבת האש של האח ואת בור האפר.
- שורה שלישית מונח על פי התוכנית ומקבע את דלת בור האפר. הקיבוע מתבצע באמצעות שתי לבנים (הן יוסרו בעת הנחת השורות הבאות), וכן באמצעות חוט, המוטמע בבנייה.
- בשורה הרביעית תיבת האש מתחילה להיווצר: פינות מתכת או יריעת מתכת מונחות במקום המצוין בתרשים, עליהן יונחו מאוחר יותר הלבנים הבאות.
- בשורה החמישית הסורג מונח מעל אגן האפר, והלבנים הנותרות נערמות לפי התרשים.
- בשורה השישית דלת התנור מותקנת באופן דומה להתקנת דלת בור האפר.
- שורות שבע עד עשר מונחים מבלי ליצור חורים נוספים.
- שורה אחת עשרה הוא מסודר לפי התרשים, וכיריים מותקנות מעל תיבת האש.
- שורה שלוש עשרה הוא גם מסודר לפי התרשים, יריעת מתכת מונחת מעל תיבת האש, בעזרתה מתוכננת ליצור את תעלת העשן של האח בעתיד.
- שורה תשע עשרה הם מכסים את החדר שמעל הכיריים ברצועות מתכת, כך שבשורה העשרים הם יוכלו לכסות אותו בלבנים.
- מהשורה העשרים לשורה העשרים וארבע אין צורך להתקין אלמנטים מתכתיים.
- בשורה העשרים וחמש מותקן שסתום מתכת, הראשון בשורה, המשמש לוויסות זרימת העשן והחום.
- מהשורה העשרים ושש עד השורה החמישים ושלוש ההתקנה מתבצעת בהתאם לתרשים, ומתחיל מהשורה החמישים וארבעה, מונחת פתח פליטת העשן.
- שורה שישים וחמש נוצר על ידי התקנת שסתומים לחסימת מוחלטת של יציאת העשן מהצינור.
- השלב הבא הוא יציאת צינור לעליית הגג דרך חור מיוחד, שסביבו מותקן בידוד תרמי עמיד בחום של המבנה כדי להבטיח בטיחות מפני אש אפשרית.
- מבנה הצינורות מונח על עליית הגג והגג לפי תבנית השורה השישים וחמש, ולאחר מכן מונח סביבו בידוד לחות.
- החור בצינור מותקן בסופו של דבר מגן בצורת מטרייה ממתכת, אשר יגן על צינורות הארובה מפני גשם ופסולת אפשרית. ניתן להתקין רשת נוספת.
פורטל המכשיר מעוצב באמצעות עיגולים בצורה שנבחרה על ידי הלקוחות או האנשים שיצרו את הפרויקט.
קשיים בבניית המכשיר: מה ניתן לעשות מחדש?
בעת בניית תנור אח מלבנים, עלולות להתעורר הקשיים הבאים:
- סדקים ביסודות עקב יציקה לא נכונה או ייבוש לא מספק. ניתן לתקן זאת רק על ידי פירוק המבנה.
- זמן ייבוש ארוך של התמיסה. ניתן לתקן זאת על ידי ייבוש הדרגתי לאחר סיום הבנייה.
- תפקוד שגוי של הארובה עקב שגיאות בהנחתה. ניתן לעצב אותו מחדש על ידי פירוק חלקי של הארובה לצורך הנחה מחדש, או על ידי יצירת חורי כוונון נוספים עבור משיכה מאולצת.
סרטון שימושי
הסרטון מספק הוראות שלב אחר שלב ליצירת תנור קמין בעל תפוקת חום גבוהה.
לסיכום
ניתן לבנות תנור אח במסגרת זמן קצרה, אך הדבר יפגע באיכות המבנה.
הזמן המינימלי שבו ניתן לבנות את המבנה הוא לפחות חודשיים תוך התחשבות בייבוש היסודות. חימום ראשון יבוצע לא לפני שלושה ימים לאחר השלמת כל עבודות הבנייה.
