הם לא רק מחממים, אלא גם מספקים את האפשרות לבשל אוכל: תנורי אח עם כיריים
האח הוא קרוב משפחה ישיר של התנור ויחידה אופנתית בבתים מודרניים.
פופולריות נהנית לעתים קרובות על ידי מבנים משולבים עם כיריים והקמין עצמו.
זה לא מפתיע, שכן למכשיר היתרונות הבאים: היכולת לבשל אוכל, לחמם את החדר ולהיות בעל מראה אטרקטיבי.
סוגי תנורי אח
בהתאם לחומרים בהם נעשה שימוש תנורים מחולקים ל:
- על מתכת;
- על לבנים;
- לתוך אלה משולבים.
לא יהיה קשה לבנות תנור כזה בעצמך, מכיוון שכל הרכיבים זמינים למכירה, ואת השרטוטים ניתן למצוא באינטרנט. התנאי העיקרי הוא להקפיד על עקרונות הבנייה ואמצעי הבטיחות.

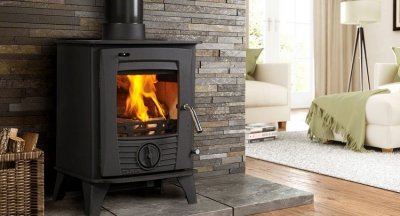

עם כיריים
תנורים כאלה הם בדרך כלל מכשיר מתכת עם כיריים ודלת זכוכית דקורטיבית. פנים המבנה בדרך כלל גמור בלבני חרסית אש או בלוקים מיוחדים מחומר שאינו דליק. מבוסס על אסבסט או חרסית אש.
תנורים כאלה מיוצרים לעתים קרובות במפעלים. גודלם של תנורים כאלה ישתנה בהתאם לתפוקה שלהם, המתבטאת בקילוואט. הדגמים הפופולריים ביותר של תנורים עם כיריים הם Ferlux, "קלן", "Oka", "Okhta" (Konig Feuer), "Narva", "Baikal".
חָשׁוּב! העוצמה של כל מכשיר חימום בפועל נבחרת על סמך החישוב 1 קילוואט לכל 10 מטרים רבועים חֲצֵרִים.
אחד מעיצובי הפלדה הפשוטים ביותר של תנורים עם כיריים ואח - באיירןלמוצר יש כוח 9 קילוואט, המספק חימום לחצר עד 100 מטרים רבועיםהתנור עשוי מחומר יריעות ומילוי פנימי מחימר אש. המשקל הכולל של המבנה הוא 126 ק"ג.
עם תנור
בדרך כלל, תנורים כאלה מותקנים בחדר המשמש כמטבח או אזור בילוי עבור מספר רב של אנשים. מכיוון שגודל ותכונות של כל חדר תמיד משתנים, תנור אח עם תנור מיוצר. עשוי לבנים לפי חישובים אישייםבבנייה עצמאית, מומלץ להשתמש בתוכניות מוכנות מראש תנורים הולנדיים או שוודיים.

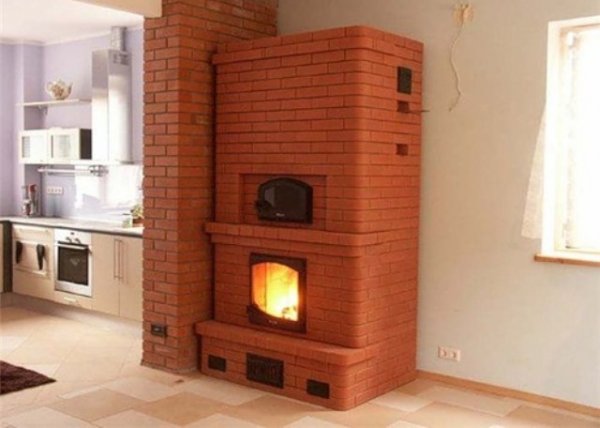

תמונה 1. תנור אח מלבנים עם תנור, עשוי לפי התוכנית השוודית. התנור ממוקם מיד מעל תיבת האש.
אֶל הימנעו מעישון במקום, וגם כדי להבטיח את הפעולה הנכונה של המכשיר, יש צורך לעקוב אחר הדפוסים הבסיסיים בעת חישוב חלק האח של עיצוב התנור.
הַפנָיָה. היחס בין רוחב וגובה תיבת האש חייב להתאים לפרמטרים 3:2, ויש לאזן את עומק פתח תיבת האש ב-1/2 או 2/3 מגובהו.
חימום ובישול
מחליף חום הוא אמצעי ללקיחת חום ממקורו, במקרה זה מתנור. בדרך כלל מבנה העשוי מצינור בצורת סריג או מתפתל, שבו מים זורמים. הוא מותקן בתיבת האש או בארובה. עיצובים כאלה מאפשרים לספק לחצר לא רק חימום מים, אלא גם אספקת מים חמים.
חָשׁוּב! אם תנור האח משמש לא רק לחימום, אלא גם לאספקת מים חמים, אז מחליף החום לא אמור לצרוך יותר 10% מהקיבולת הכוללת שלו.
תנור אח למטבח DIY
לפני הכנת תנור אח, עליך לבצע את הפעולות הבאות: מספר פעילויות הכנה.
בחירת פרויקט: עם מחליף חום, כיריים או תנור
בניית כל מכשיר חימום או תנור דקורטיבי מלווה תמיד ב חישוב המאפיינים האישיים של המקום.
לא מעשי להתקין מבנה גדול בחדר קטן או להיפך.
יש צורך לקחת בחשבון ש מְשׁוּלָב תנורים יכולים לכלול כיריים, מעגל מים לחימום, דוד וגם תנור.
בהתאם לסוג פריסת האח, תנורים יכולים להיות פינתיים, חד צדדי או דו צדדי.
מומלץ להשתמש במטבח עיצוב תנור חד צדדי ולהתקין אותו כנגד קיר החדר הסמוך כדי לספק חימום נוסף.
ניתן לקשט את הצד הקדמי של האח בדלת דקורטיבית מזכוכית או לכלול תא אש עשוי מלבנים חסינות אש. למטרות אסתטיות, נעשה שימוש בפתח תא אש גדול מזוגג, אשר גם... ממזער את אובדן החום ו האפשרות שעשן ימלא את החדר.
תְשׁוּמַת לֵב! בעת הכנת תא אש עם דלת זכוכית בתנור, משתמשים רק בזכוכית חסינת אש, שיכולה לעמוד בטמפרטורות. עד 800 מעלות צלזיוסזכוכית רגילה מתחילה להתפרק בטמפרטורה מעל 260 מעלות צלזיוס.
חומרים
כדי לבנות תנור צריך להשתמש מספר סוגים של לבנים: חומר חסין אש מוצק או חרסית אש, ציפוי או לחוץ.
למטרות דקורטיביות, חומרי גימור כגון:
- שַׁיִשׁ;
- אריחים חסיני אש;
- אבן דקורטיבית;
- טיח דקורטיבי.
להנחת לבני תיבת האש, משתמשים רק בטיט על בסיס חימר וחול, שניתן לייצר באופן עצמאי על סמך חישוב. 40 ק"ג לכל 100 לבניםעבור השכבה החיצונית, מותר להשתמש בתערובות מלט מוכנות. הקריטריון לבנייה איכותית הוא עובי התפר. בתוך 3-4 מ"מ.
חָשׁוּב! בעת רכישת לבנים וטיט, עליכם להתמקד ב תנאים טכניים של תכנון התנור.
בהתאם לעיצוב הספציפי תזדקקו לרכיבים הבאים מהמפעל:
- לְגַרֵר;
- חיזוק פינות;
- דלתות תא אש וארובה;

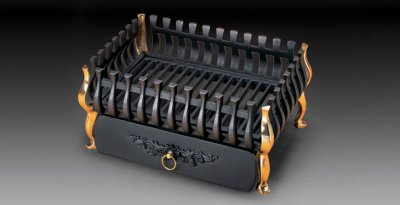

- כיריים;
- אפר פאן.
הוא משמש כחומרי בידוד. צמר סלעים עבה, המספק הגנה במקומות בהם הארובה צמודה למבני בנייה מעץ. תא הלבנים הבוערות ושכבת החיפוי מופרדים בדרך כלל על ידי חומרי יריעות שאינם דליקים, כגון קרטון בזלת או יריעות אזבסט.
הַפנָיָה. כדי לשמור על ניקיון משטחי מתכת בעלי מרקם, מומלץ לאטום אותם תחילה. בעזרת סרט הדבקה או סרט דבק.
כְּלֵי עֲבוֹדָה
כלים שונים משמשים לבניית הכיריים בהתאם לחומר שממנו בנוי המכשיר. כל אומן יכול לחבר מכשירים נוספים המיוצרים בעבודת יד לנוחות העבודה. כדי לבנות תנור קמין קלאסי מלבנים תזדקקו לכלים הבאים:
- פטיש-מעשוש;
- כף משולבת;
- תפרים לתפרים פנימיים וחיצוניים;
- רמה וכו'
ייתכן שיהיה צורך מטחנת זווית להתקנת לבנים וחיתוך פינות מתכת, לְנַפּוֹת לניפוי חרסית וחול, לְדַיֵס עבור תפרי תיבת האש הפנימיים.

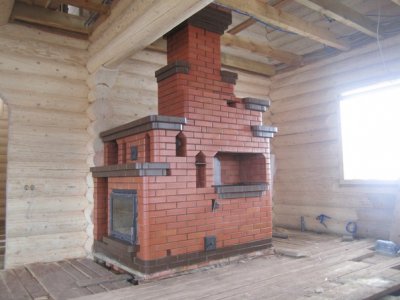

בחירה והכנת מקום לאח עתידי
בחירת המיקום להתקנת הכיריים תמיד מוסכמת. עם תוכנית הבנייה הכללית של הדיור, נלקחת בחשבון שקיעת קרקע אפשרית ליד מבנים נושאי עומס.
תנור קמין בגודל בינוני מגיע בדרך כלל למסה של 3-4 טוןלכן, הבסיס למבנה כזה חייב להיות חזק ועבה.
הוא עשוי בדרך כלל מבטון, שיחס החול למלט בו הוא 3:1ניתן להשתמש באבן הריסות כבסיס על מנת להפחית את עלות התהליך. עם זאת, יסוד כזה חייב להיות עומד בפני עצמו וגם להיות 20 ס"מ רחב יותר עיצוב בסיסי.
הַפנָיָה. עומק היסוד נקבע מאפיינים מבניים של הקרקעברוב המקרים, מספיק להסיר את השכבה הרכה של אדמה שחורה ולהתחיל להתקין את מבנה הבטון המזוין על אדמת חרסית צפופה.

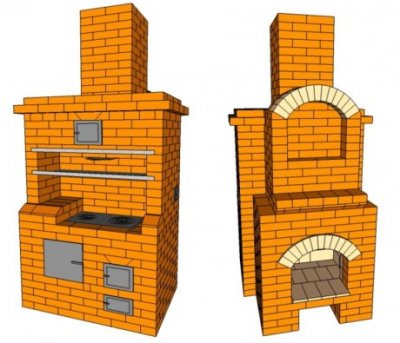

שלבי בניית מכשיר עם כיריים
המכשיר נמצא בתהליך ייצור בכמה שלבים, שלכל אחד מהם דקויות משלו.
יוצקים את היסודות
לפני יציקת בטון, מומלץ לדחוס את שכבת החימר התחתונה, וגם ליצור כרית דו-שכבתית של חול ואבן כתושה. עובי 50-100 ס"מחיזוק משמש למניעת היווצרות סדקים.
לבנים
השורות הראשונות של הלבנים מונחות לאורך ולרוחב, לסירוגין בכל שורה. התקנת דלת בור האפר, דלת האח ופתח תא האש של התנור מתבצעת באמצעותמ-2 עד 11 שורות. בשורה ה-11 הכיריים של תא הכיריים מחוברות.

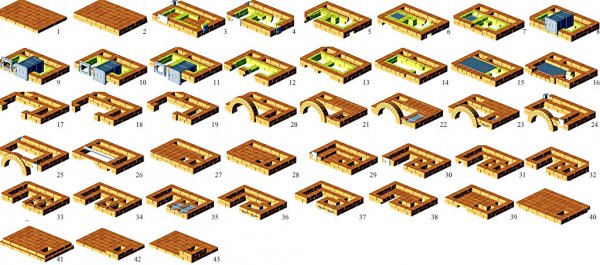

תמונה 2. אפשרות לפריסת תנור חימום ובישול מלבנים. מכיל 43 שלבים.
הארובה מונחית משורות 23 עד 29.
במקרה הזה המבנה עשוי כולו מלבנים. תיבת האש מופרדת מהחלק הקדמי על ידי יריעות אסבסט עמידות בחום. בנוסף, יש צורך לחתוך שסתומים מפלדת פלדה עבה, וגם להשתמש בפינות מתכת כחיזוק למערכת סגירת פתחי תיבת האש.
קשיים בבנייה
במהלך שלב הבנייה, עלולות להתעורר בעיות:
- סדקים של היסודות או הקירות. זה קורה מכיוון שהתמיסה משחררת לחות מהר מדי. כדי למנוע סדקים של יסודות הבטון המזוין, יש לעטוף אותו תחילה בבד קירוי. יש להשרות את הלבנים במים למשך הלילה לפני הנחתן.
- קושי בהתקנת לבנים. כדי להימנע מעבודה מיותרת, עליך תחילה להניח את הלבנים על משטח ישר מוכן ללא טיט.
- קושי בהתקנת אלמנטים מתכתיים. לדלתות תיבת האש ובור האפר יש חורי הרכבה שיש להשתמש בהם לאבטחה באמצעות ברגים או חוט.
- מורכבות התקנת תקרות ושסתומים. לחיזוק התקרות משתמשים בזווית, ולייצור שסתומים משתמשים בפח מתכת בעובי של 3 מ"מ. כל חלק מתכתי מותאם בנפרד. השסתומים מותקנים לא על לבנים חשופות, אלא על מרווחי מתכת המותקנים מראש.
סרטון שימושי
צפו בסרטון, המדגים את פיתוח פרויקט תנור-קמין לחימום ובישול, וגם מספק את סדר המכשיר.
עמידה בחישובים היא ערובה לאיכות
רַק שמירה קפדנית על התנאים הפרויקט במהלך בניית התנור מבטיח את הפעולה הנכונה של המבנה. בניית מכשיר כזה תדרוש בין 3 ל-5 שבועות מתחילת הבנייה ועד להצתה הראשונה. זוהי בדיוק התקופה שבה כל התמיסות יתקשחו במלואן.
