הטמפרטורה האידיאלית בבית היא יתרונה! חיבור סעפת החימום: מהי וכיצד לעשות זאת
אַסְפָן מחלק נוזל מהקו הראשי למספר מעגלים. הוא מערבב זרימות מענפים מקבילים ולאחרונה נעשה בו שימוש גובר במקום סוגי החיווט הרגילים.

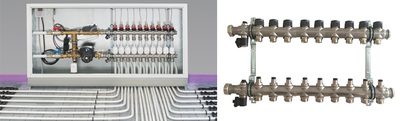

מכשיר חימום קולט
הוא נמצא בשימוש נרחב בבנייה דיאגרמת קרניים חימום. כאן, צינורות נפרדים מונחים לכל רדיאטור. זה מאפשר לך לווסת את טמפרטורת האוויר בכל מחליף חום.

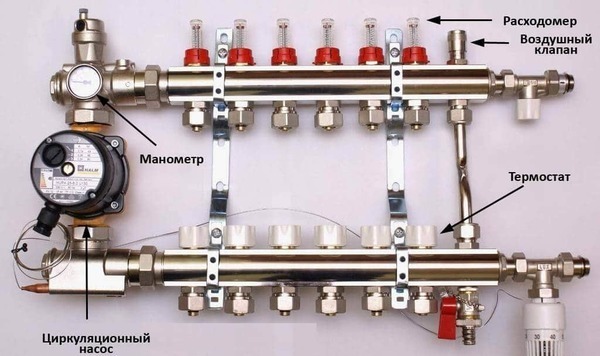

תמונה 1. קולט למערכות חימום. החצים מראים את רכיבי המכשיר.
במערכת הקורה משתמשים באספן. יש לו את המאפיינים הבאים:
- מספק סילוק אוויר אוטומטי ממערכת החימום.
- משבית רדיאטור בודד.
- משבית קבוצת רדיאטורים בעת הצורך.

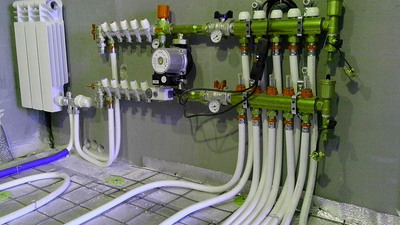

- מפיץ נוזל קירור מחומם לרדיאטורים וצינורות חימום תת רצפתי.
- מחזיר נוזל קירור מקורר לצינורות דוד החימום.
מערכת הקורות משתמשת גם לפחות 2 מסרקים, אשר סך הכל נקרא אספן. אֶחָד המסרק עונה עבור נוזל קירור מחומם, שְׁנִיָה — עבור מְקוֹרָר.
הַפנָיָה. לא רק את הקולט, אלא גם את מכשירי החימום ניתן לכבות ברזים נפרדים, אשר ממוקמים ישירות על הרדיאטור.

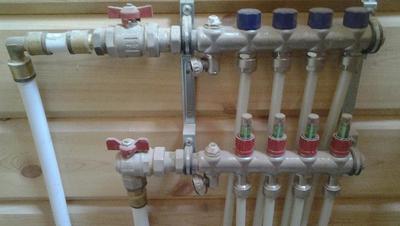

המסרקים מותקנים על הגוף מד זרימה או תרמוסטט ואלמנטים אחרים.
כיצד לבחור מקום להתקנה?
בבניינים רב קומות, קבוצות אספנים יש להתקין בכל הקומות, זה מפשט את בדיקת התפעול של המכשירים והתאמת פעולתם.
הקבוצות מורכבות בנישות מיוחדות הממוקמות בגובה קטן מהרצפה.
גם בנישה מסרקים ואביזרים ממוקמים.
בהיעדר נישות, קבוצות אספנים ממוקמות בכל חדר עם הלחות הנדרשת. מתאים למטרות כאלה מסדרון, ארון, מזווה.
הציוד מכוסה בארונות מיוחדים, מעל הראש או מובנים. חורים לצינורות עשויים בדפנות הצדדיות שלהם.
חישוב המערכת
נוסחה לחישוב חימום הקולט נראה כך:
S0 = S1 + S2 + S3 + Sn.
בנוסחה זו S1-Sn — שטח החתך של הענפים היוצאים, כאשר נ — מספר סניף. S0 — שטח חתך של המסרק.
לפני יישום הנוסחה הם קובעים את מספר מעגלי החימום, מכינים שרטוט ורק אז מבצעים חישובים.
לאחר השימוש הגרסה הסופית של התרשים מורכבת באמצעות הנוסחה, תוך התחשבות במכשירים נוספים וציון כל קבוצת צינורות בנפרד.
כיצד לחשב את קוטר הצינור הנכון?
כדי ליצור סעפת חימום יעילה, לא מספיק רק לבנות תרשים. עליכם גם לקבוע קוטר צינור נכון.
בבחירת צינורות, יש לקחת בחשבון:
- הפסדים הידראולייםאם משתמשים בצינורות בקטרים שונים במערכת, הדבר יוביל בהכרח להפסדים הידראוליים.
- מהירות התנועה של נוזל הקירור. אסור שהמים יתקררו לפני שהם מגיעים לרדיאטור האחרון.
- נפח נוזל הקירור. צינורות בקוטר גדול מפחיתים את אובדן הנוזלים, אך יחד עם זאת זה מגדיל את עלות חימום נוזל הקירור.
חשוב גם לבצע את החישובים בצורה נכונה, זה יעזור להגביר את היעילות את כל מערכת החימום.
הנוסחה לחישוב היא כדלקמן:
מ' = P x V
בעת חישוב קוטר הצינור האופטימלי מומלץ להשתמש בתוכניות מיוחדותהם יהפכו את התוצאה למדויקת יותר.

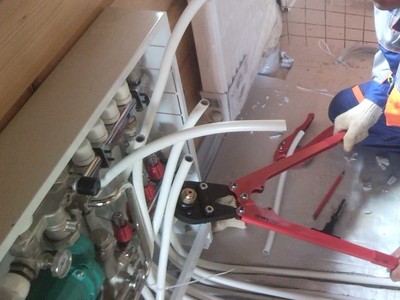

תהליך התקנה, חיבור מערכת
תַהֲלִיך התקנה של בלוק סעפת מורכב מכמה שלבים:
- הם מתקינים את אלמנטים של בלוק האספן.
- נקבע על ידי כיוון צינור הכניסהזה יהיה תלוי בסוג הדוד שנבחר למערכת החימום.
- תקן את צינור ההסתעפות על תושבת מתכת באמצעות מלחציים.
- הם בודקים אם הם מפריעים למעבר החופשי של צינורות אלמנטים של החזרה והזנה.
- הצינורות מחוברים לצדדיםחשוב לציין כי הכיוון שלהם תלוי באיזה צד יהיה נוח יותר להרכבת כל הציוד האחר.
איכות ההרכבה נבדקת באמצעות הטמפרטורה המקסימלית וההספק המקסימלי של המשאבה. הבדיקה עוברת בהצלחה. לפחות 3 שעות. אם לא מתגלות דליפות במערכת במהלך תקופה זו, היא נחשבת פעילה.

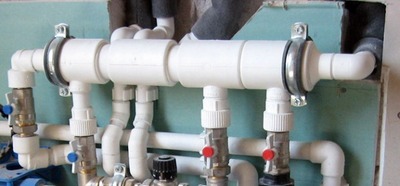

כיצד לחבר סעפת חד-צינורית, תרשים
כדי לחבר סעפת בעלת צינור יחיד, יש להשתמש בצינור בקוטר של לא פחות מ-76 מ"מ או רדיאטורים. יש לחבר רדיאטורים לצינור במידת האפשר. 2 דרכים.
תְשׁוּמַת לֵב! התנאי המוקדם לסוג זה של חיבור הוא נוכחות של עליית גג. חשוב גם לשקול את האפשרות של חיבור משאבה כדי להגביר את מהירות נוזל הקירור.
בעת קומפילציה דיאגרמות חיבור הגורמים הבאים נלקחים בחשבון:
- סידור רכיבי המערכת;
- צומת צינורות;
- חיבור לדוד;
- מיקום מיכל ההתפשטות;
- מיקום רדיאטורים, אביזרים, משאבות וברזים לניקוז.

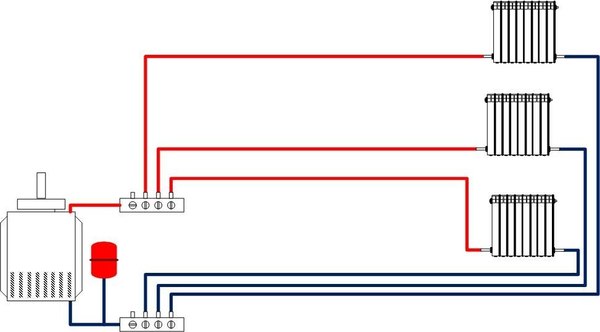

תמונה 2. תרשים של חיבור הקולט למערכת חימום בעלת צינור יחיד. המכשיר מותקן לאחר הדוד.
רדיאטורים חייב להיות מצויד בנוסף בברזים על מנת, במידת הצורך, לסגור את אספקת המים לא במערכת כולה, אלא בחלק מסוים שלה.
כוונון המכשיר
סעפת החימום כוללת מערכת חימום מובנית מד זרימה, אשר שולט בצריכת המים.
מד הזרימה מותקן על ענפי ההחזרה קולט. הוא חוסם או חוסם חלקית את זרימת נושא האנרגיה ברגע שמגיעים לטמפרטורה שנקבעה.
במקרים מסוימים, המערכת בנוסף מצויד בחיישן טמפרטורהאם הוא לא שם, מד הזרימה מכוון ידנית.

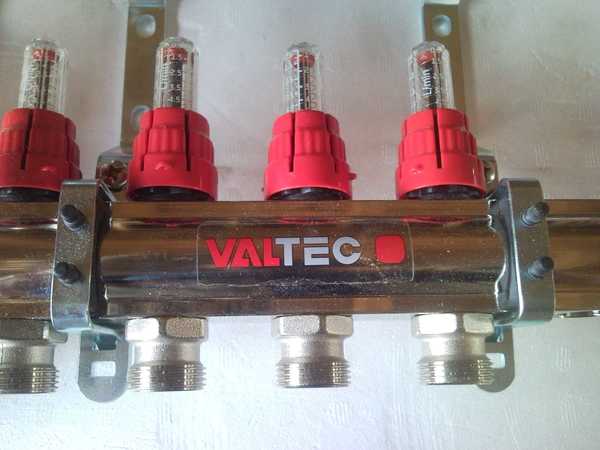

תמונה 3. מד זרימה על סעפת החימום. המכשיר מנטר את צריכת המים, ובכך מווסת את הטמפרטורה במערכת.
הגדרה ללא מד זרימה, כיצד להתאים את הטמפרטורה דרך המכשיר
התקנת חימום קולט ללא מד זרימה מדחום לייזר. במקרה זה, זה יעזור לווסת את הטמפרטורה חפיפת שסתומים.
חשוב לכתוב, כמה פניות נסגרו שסתומים לוויסות המערכת בהמשך.
סרטון שימושי
צפו בסרטון, המסביר כיצד לחבר כראוי את משאבת הסירקולציה לסעפת החימום.
יתרונות וחסרונות של העיצוב
בעת התקנת חימום קולט מכשירים נוספים דורשים תשומת לבהם יעזרו לפשט את תפעול המערכת כולה.
הצד החיובי הוא ערכת ההרכבה הרדיאלית, שבה ניתן לכוונן כל מחליף חום בנפרד.
זה גם עוזר להגביר את העברת החום.
החיסרון הוא שלחימום קולטנים בהחלט יהיה צורך בחדר נפרד או לפחות נישה, שאולי לא תמיד נוחה.
