דירה חמה כל השנה: התקנה וחיבור של סעפת חימום
בבחירת מערכת חימום, העיקר הוא חימום איכותי של הדירה, פונקציונליות, בטיחות בשימוש ותיקון קל.
זה חשוב במיוחד בחורף, כי טמפרטורות נמוכות עלולות לגרום לסדקים בצנרת וברדיאטורים.

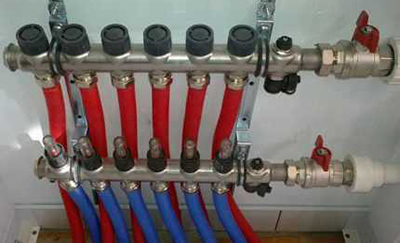

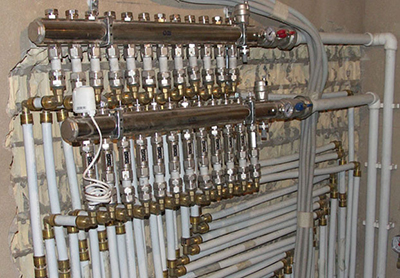

כדי למנוע בעיות כאלה, מותקן סעפת חימום.
מטרת סעפת למערכת החימום בדירה: למה היא משמשת?
האספן הוא מסרק חלול, המחובר למערכת החימום. המכשיר משמש לוויסות אספקת הנוזלים לרדיאטורים, מערכת חימום תת רצפתי או קונווקטור.
באותו הזמן כל מכשיר, המחובר למערכת האיסוף, יש צינור הזנה ויציאה.
לכן קוראים לזה מסרק, כי חלק אחד נועד לספק חום למכשיר, ו שְׁנִיָה - להחזרה וחימום חוזר של הנוזל לאחר מכן.
עקרון הפעולה
בלוק הערבוב מתוכנן לאספקת מים לקונווקטורים עם חימום לטמפרטורה הנדרשת - ערבוב אספקה, במידת הצורך, מים חמים יותר מהדוד.

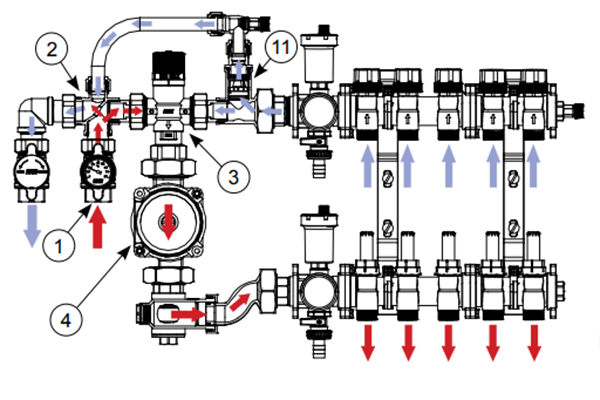

תמונה 1. דיאגרמת סירקולציה: מים יוצאים מהמערבל (3), עוברים דרך המשאבה (4), המותקנת במקום גוף ההארכה.
מַיִם, חוזר מהלולאות, נכנס לצד האחורי של הקולט ו דרך חיבור (11) נכנס שוב בבלוק הערבובכאן, מי אספקה בטמפרטורה גבוהה מעורבבים עם מי החזרה כדי להבטיח שטמפרטורת האספקה ללולאות תישמר ברמה הנדרשת.
מים מחוממים מסופקים מהדוד דרך שסתום כדורי (1) ו חיבור ענף (2)בעת הכניסה לבלוק המיקסר, מתקבלת כמות שווה של מים בטמפרטורה נמוכה יותר, ומי ההחזרה מוזרמים לדוד דרך החיבור. (11) וחיבור (2).

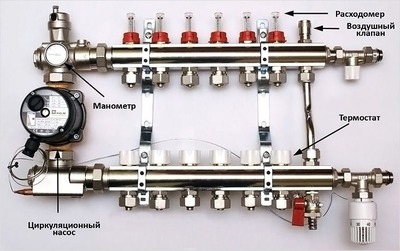

תָכְנִית
- צינור באורך שני סנטימטרים עם חיישן טמפרטורה לחיבור צינורות אספקה;
- חיבור מלא עם מעקף מתכוונן להחזרת מים לתוך הדוד וחזרה לגופי החימום;
- מיקסר תרמוסטטי לשליטה בטמפרטורת המים, במחזור במערכת. מווסת בטווח טמפרטורות מ-18 מעלות צלזיוס עד 55 מעלות צלזיוס;
- תבנית להתקנת סירקולטור עם מרחק יציאה בין חיבורים של 130 מ"מ;
- תרמוסטט בטיחות עם חיישן וניתן לכוונן את הטמפרטורה בין 10 ל-90 מעלות צלזיוס (מומלץ 60 מעלות צלזיוס). טמפרטורת האספקה מוגבלת על ידי סגירת הסירקולטור כאשר מגיעים לטמפרטורה שנקבעה;
- חיבור ביניים הכולל שסתום אוורור אוטומטי, מד טמפרטורה דו-מתכתי עם סולם מ-0 עד 80 מעלות צלזיוס לקריאת טמפרטורת זרימת המים המעורבבים בלולאות ובברז הניקוז.
- סעפות פליז מצופות כרום מורכבות מראש עם מד זרימה להתקנה עם פיות מתחלפות עבור צינורות נחושת, פלסטיק ורב-שכבתיים או עם חיבור גז. אלו הן סעפות חלוקה לאספקת מים ללוחות;
- שסתום שחרור אוויר ידני;
- סעפות פליז מצופות כרום עם אוגנים עם שסתומים משולבים. אלה הם אספני מים;
- חיבור ביניים הכולל שסתום אוורור אוטומטי, טמפרטורה דו-מתכתית עם סולם מ-0 עד 80 מעלות צלזיוס לקריאת טמפרטורת המים החוזרים מגופי החימום ושסתום הניקוז;
- חיבור הפוך עם שסתום אל-חזור מובנה להפצה במיקסר ובקו החזרה לדוד;
- מרפק עם שסתום אוורור ידני;
- חיבור צינור ההחזרה לדוד;
- סעפות תרמואלקטריות להובלה למערכת עבודה בטמפרטורה גבוהה (רדיאטורים);
- קולטים תרמואלקטריים להחזרה ממערכת הפעלה בטמפרטורה גבוהה (רדיאטורים).
יתרונות
- אספקת חום רציפה ואחידה. בעזרת סעפת, מושג לחץ שווה בכל גופי החימום והטמפרטורה בכל הבית תהיה זהה;
- אפשרות של התאמה חום - מערכת החימום הופכת לגמישה מאוד. לדוגמה, אם חדר מסוים אינו דורש חימום למשך זמן מה, הוא כבוי.
בנוסף לרדיאטור, ניתן גם לנתק את הצינור, אשר יפחית את אובדן החום ל-0;
- למערכת יכולת תחזוקה גבוההכל אחד מהמרכיבים שלו מוחלף.
פגמים
החיסרון העיקרי הוא עלויות התקנה ראשוניות, הכוללים רכישת חומרים. בגלל זה התקנת סעפת לחימום לא תמיד תהיה רלוונטית. לפעמים עדיף להישאר עם מערכת סטנדרטית של שני צינורות.
סוגים
אספנים מחולקים ל: מספר זנים.
סוֹלָרִי
קולט תרמי סולארי אוגר חום על ידי ספיגת אור שמש. קולט הוא מכשיר כדי ללכוד קרינת שמש. קרינת שמש היא אנרגיה בצורת קרינה אלקטרומגנטית הנעה בין אורכי גל אינפרא אדום (ארוכים) לאולטרה סגולים (קצרים).
הַפנָיָה! כמות האנרגיה הסולארית הנופלת על פני כדור הארץ היא בממוצע 1000 וואט למטר מרובע תחת שמיים בהירים, בהתאם לתנאי מזג האוויר, מיקום וכיוון.
מה זה

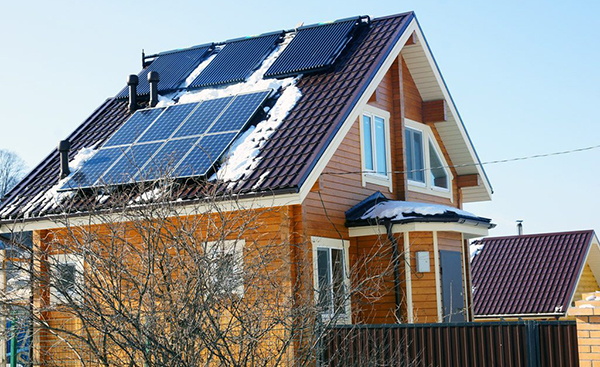

עיצוב זה מותקן על הגג.

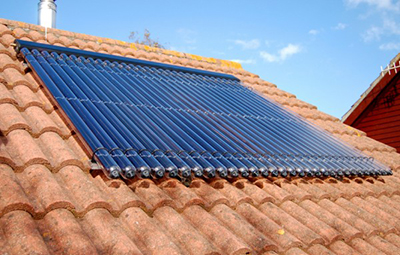

תמונה 2. קולט סולארי של מערכת החימום, המותקן על גג בית פרטי.
למה זה נחוץ?
קולט שמש נחוץ כדי לאסוף אנרגיה סולארית ולהמיר אותה לחום על ידי חימום מים. לכן, אנו מספקים לביתנו מים חמים בעונות הקיץ, הסתיו והאביב.
איך זה עובד?
דודי שמש אוספים ואוגרים חום מהשמש על ידי חימום נוזל. חום סולארי נתפס על ידי "אפקט החממה", במקרה זה, היכולת של המשטח המחזיר אור להעביר קרינה קצרת גלים ולהחזיר קרינה ארוכת גלים.
קרינה תרמית ואינפרא אדום (IR) נוצרים כאשר אור קצר גל פוגע בבולם קולט, אשר לאחר מכן מועבר אל הקולט.
נוזל, בדרך כלל מים, הבא במגע עם הבולם אוסף את החום שנלכד כדי להעבירו לאחסון.
שני עקרונות שולטים בקולטי שמש תרמיים:
- ראשית, כל חפץ חם בסופו של דבר יאבד את חוםו בחזרה לסביבה.
יעילותו של קולט תרמי סולארי קשורה ישירות לאובדן חום, בעיקר מהסעה וקרינה. בידוד תרמי משמש להאטת אובדן החום מעצם חם לסביבתו;
- שנית, אובדן חום מהיר יותר אם הפרש הטמפרטורה בין העצם החם לסביבתו גדול יותר., במקרה זה בין טמפרטורת פני השטח של הקולט לטמפרטורת הסביבה. (אבל אותו הדבר חל גם על העברת חום מהקולט לנוזל, ככל שההבדל בין הקולט לנוזל גדול יותר, כך מועבר יותר חום).
הגישה הפשוטה ביותר לחימום מים סולארי היא פשוט הניחו מיכל מלא במים בשמש. חום השמש היה מחמם את מיכל המתכת ואת המים שבתוכו. כך פעלו המערכות הראשונות לפני יותר ממאה שנה.
חָשׁוּב! עם זאת, הגדרה זו תהיה לא יעילה מכיוון להגביל מעט את אובדן החום מהמיכלהוספת קופסה מבודדת מסביב וזכוכית מעל כדי לשמור על החום בפנים לא תמיד תעזור.
לקולט מודרני יש משטח שטוח גדול (בולם) כדי לקלוט את מקסימום קרני השמש. צינורות קטנים מחוברים אליו גם כן. הנוזל עובר דרכם, איסוף חום מהבולם. דפנותיו ותחתיתו של הקולט מבודדים היטב, והזכוכית בחלק העליון מכסה את הבידוד.
זה די פשוט, אבל יש כמה גורמים טכניים שמשפיעים על יעילות המערכת. אחד מהם הוא ציפוי על הבולם, אשר תוכנן במיוחד כדי לספוג כמה שיותר חום ולהחזיר כמה שפחות.
אחר הוא זְכוּכִית, אשר עשוי פחמן גבוה ומצופה במיוחד כדי לקבל כמות אנרגיית האור המקסימלית האפשריתוגם כדי למנוע כמה שיותר אובדן חום.

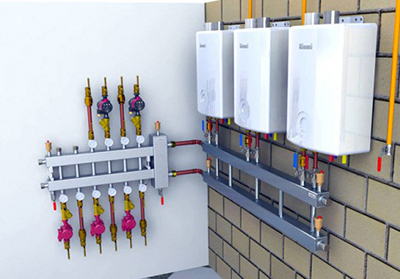

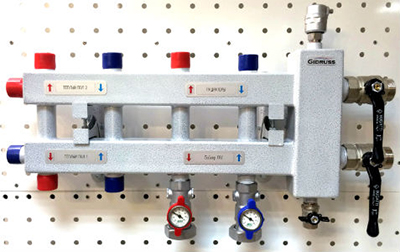

חץ הידראולי
מפרידים הידראוליים הם יחידות קומפקטיות וחסכוניות המאפשרות הפעלה מהירה ויעילה התקנת צנרת ראשית/משנית עבור דוודים רבים ושונים.
התקנת מכשיר ייחודי זה מציעה יתרונות נוספים בהסרת חלקיקי אוויר ולכלוך לא רצויים, ומניעת השפעתם המזיקה על רכיבי המערכת.
הוא במיוחד מתאים לדודי חשמל מודרניים, אשר בדרך כלל בעלי התנגדות זרימה גבוהה יותר.
מה זה?
זהו מיכל עם מספר חרירים, שאליו מחוברים מעגלי החימום.
מַטָרָה
החץ ההידראולי מפחית את קצב הזרימה בכלי, מה שמאפשר שימוש בשתי פונקציות משניות במכשיר אחד - סילוק אוויר וסילוק לכלוך. מבצע את התפקיד העיקרי של סילוק אוויר ומזהמים יחד עם הפרדה הידראולית ללא תוספת של חיבורי צינורות או עלויות התקנה.
הסרת לכלוך מגנטית מוסיפה הפונקציה הרביעית לאמור לעיל. הפרדה מגנטית יעילה במיוחד עבור שינויים במערכות ישנות יותר שעשויים להכיל כמויות גדולות של חלקיקי ברזל ופלדה.

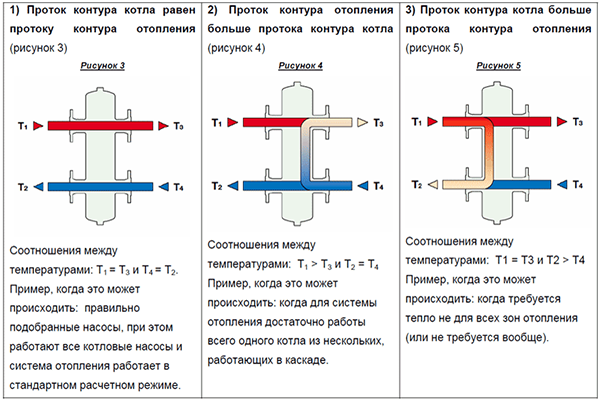

תמונה 3. טבלה המציגה את עקרון הפעולה ונוסחאות יחסי הטמפרטורה של החץ ההידראולי.

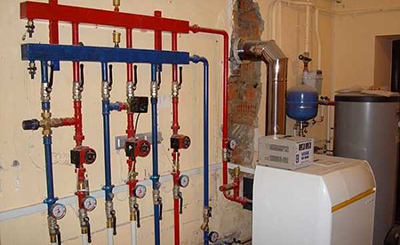

מכשיר הפצה או מסרק
זֶה נקודת חלוקת מים לחימום למעגלים/אזורים השונים שיש לחמם. מסופק מורכב מראש על תושבות הרכבה.
מְאַפיֵן
עַמוּדָה עשוי נירוסטה, אשר בעל עמידות גבוהה בפני חמצון וקורוזיה, ולכן הוא חזק בהרבה מאחרים שעשויים להיות עשויים פליז ולאחר מכן מצופים כרום.
גם נירוסטה מבטיח קלות ייצור, ניקוי והפחתת זיהום פוטנציאלי.
מַטָרָה
יש צורך לפזר את החימום לגופי גוף שונים. בדרך זו מושגת חימום אופטימלי נפרד של רדיאטורים שאינם תלויים זה בזה.
איך זה עובד?
מים יוצאים מהמיקסר ועוברים דרך משאבה המותקנת במקום רכיב ההארכה.
המים החוזרים מהלולאות נכנסים לצד החזרה של הסעפת ודרך חיבור נכנסים שוב ליחידת הערבוב. כאן מים בטמפרטורה גבוהה מעורבבים עם מי החזרה כדי להבטיח ש טמפרטורת האספקה ללולאות נשמרת ברמה הנדרשת.
המים המחוממים מסופקים מהדוד דרך שסתום הכדור וחיבור הסניף. כאשר הם נכנסים לבלוק המיקסר, מתקבלת כמות שווה של טמפרטורה נמוכה יותר, מי ההחזרה מוזרמים לדוד דרך החיבור והחיבור.

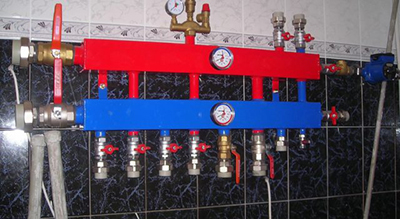

כיצד לבחור קבוצת חלוקה לסעפת רדיאטור?
ראוי לציין כי המסרקים לקבוצות רדיאטורים לחלוקה דומים למדי בעיצובם.
באותו הזמן בחירה בין מנגנון ידני לאוטומטי - זו שאלה של נוחות ועלות. עבור רדיאטורים, זה בכלל לא הכרחי, במיוחד מכיוון שניתן להוסיף את כל האוטומציה מאוחר יותר.
חוֹמֶר
החומר מגיע בסוגים הבאים:
- פְּלָדָהמוצרים העשויים מחומר זה עמידים מאוד ויקרים. הם מיועדים למי שרוצה לקבל אספן איכותי לאורך זמן. מסרקים כאלה מסוגלים לעמוד בלחץ גבוה מאוד;
- פְּלִיז. לאספן העשוי מחומר זה יש מאפיינים מצוינים ומחיר נוח. זהו הסוג הנפוץ ביותר;
- פולימרים. מוצרים אלה נבדלים בעלותם הנמוכה, אך בכל המאפיינים הם נחותים מהסוגים הקודמים.
כמובן, הבחירה הטובה ביותר תהיה מוצר פליז. מכיוון שהוא עמיד למדי ועולה פחות מפלדה, המאפיינים די טובים.
תכונות של פוליפרופילן
מקובל להרכיב קולט מפוליפרופילן באופן ידני. בשל תכונות הבידוד של צינורות אלה, הדבר אפשרי, אך נדרשים ידע ומיומנויות. כדי לא לקלקל כלום.
תְשׁוּמַת לֵב! החומר זמין, אך אם מכשיר כזה נכשל, ניתן לשלם יותר עבור תיקונים.
לחץ מותר
אינדיקטור זה מציין את עוצמת הקולט.
אז עבור מערכות חימום גדולות יידרש סעפת המסוגלת לעמוד בלחץ גדול יותר. בשל המאפיינים הייחודיים של אספקת החום.
אם אתם צריכים לחמם חדר קטן, אז קנה אחד חלש וזול יותר סעפת חלוקה של מערכת החימום.
קיבולת וקוטר
הקיבולת והקוטר ישפיעו לכל נפח של נוזל קירור. ככל שמדד זה גבוה יותר, כך גודל הרדיאטור או הקונוקטור המותקן גדול יותר. מדד זה ייווצר עלות המכשיר.
מדוע יש צורך באלמנטים עזר?
אז למה הם נחוצים? פתחי אוורור, מדי זרימה וכו' עוזרים לנטר את תפקוד המערכת. עם זאת, הם גם להוסיף ערך למוצר.
סרטון שימושי
סרטון על סעפת החלוקה, מאפייני ההרכבה שלה ושיטת ההתקנה.
מַסְקָנָה
אובנטרופ, רהאאו – חברות גרמניות אלו נחשבות ליצרניות הטובות ביותר של קולטי חימום.
