סוג, נפח מיכל הרחבה לחימום ומאפיינים חשובים אחרים

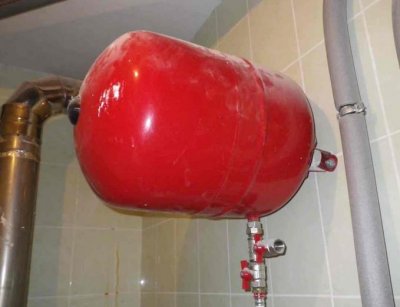

מיכל ההתפשטות משמש עבור הפחתת ההשפעה של שינויי לחץ על מערכת החימום.

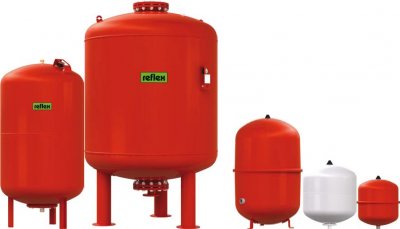

ישנם מספר סוגים של מיכלי התפשטות למערכות חימום.

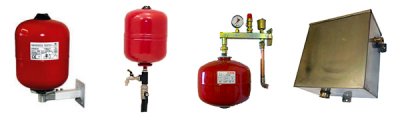

התקן מיכל התפשטות למערכת חימום

המכשיר מורכב מהרכיבים הבאים:

• מָנוֹף;
• ממברנות;
• נָתִיך;
• מיכלי אחסון נוזלים;
• תא הגזים;
• צינור הסתעפות.

הסט המלא תלוי ביצרן ובסוג הבנייה. עבור מעגלי חימום ישנם מיכלים שלושה סוגים.

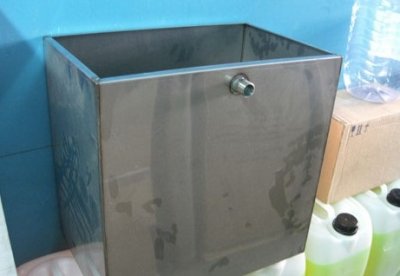

מרחיב מסוג פתוח הוא כלי גדול עם מכסה. האחרון משמש להגנה על חומר העבודה מפני אבק וחלקיקים מוצקים אחרים. הוא נשמר בפנים אווירה קבועה, בשביל מה הם מותקנים צינורות.

מספיק לעבודה אֶחָד, אך מומלץ להשתמש במכשירים עם שלושה או יותר. צינורות נדרשים לשליטה: לחץ, מפלס מקסימלי וניקוז מים, אספקת נוזלים למערכת.

החלק הראשון הוא חלק קטן שאליו מחובר המונה. בדרך כלל הוא יוצא מתחתית המיכל. אחרים מחוברים מהצד, ברמות שונות. במקרה הפשוט ביותר צינור אחד מכוון לעבר המעגל לצורך תקשורת עמו, ו שְׁנִיָה — לתוך הביוב, כדי להסיר נוזלים עודפים. בהתאם לכך, הם ממוקמים בתחתית ובחלק העליון של המיכל, בקצה.

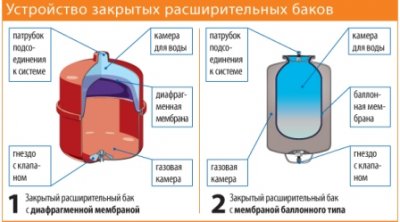

מרחיב סגור שונה מעט בעיצוב. מיכל נוזל הקירור ממוקם ב תא הגזים. צינור לחיבור למעגל יוצא מהפנימי, ושסתום ניקוז אוויר יוצא מהחיצוני.

סוג שלישי המכשיר הגיע מהקודם. התא משותף, אך מחולק לשני חלקים ממברנת גומי גמישה.

ב בצד אחד חומר נדיף או ואקום נמצאים באחד, ונוזל הקירור בשני. כאשר האחרון הופך לגדול יותר, החלל השני דחוס. כאשר הלחץ עולה באופן משמעותי, חלק מהנוזל מוסר מהמעגל עד שהוא מתייצב.

עקרון הפעולה

משתנה מעט בהתאם לסוג המכשיר.

לִפְתוֹחַ

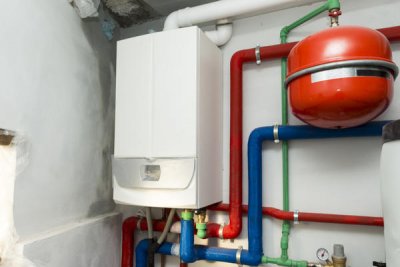

מותקן בחלק העליון של הצנרת. זה מאפשר למים לזרום כרגיל בכל הנפח והמערכת. מַד לַחַץ קובע את רמת הלחץ.

הנוזל, הנע לאורך המעגל, נכנס למיכל. כאשר המדד חורג, חלק מהמים מתנקזים לביוב או לאדמה.

במקרים אחרים, הוא פשוט מאוחסן בפנים. הוא נפתח אוטומטית תחת לחץ של נוזל חם ולהיפך. הנפח מתמלא במידת הצורך. הודות לכך, בקרת לחץ.

פעולה של טנק סגור

אינו מגיב עם תנאים חיצוניים. המכשיר מורכב מ משתי מצלמות המובנות זו בזוהלחץ המוגבר עקב חימום המים משפיע עליהם שְׁנֵיהֶםכתוצאה מכך, מתרחשת חילופי אינדיקטורים ותזוזה של אוויר.

כשהם מתקררים, הגז והנוזל חוזרים לתא, ובהתאם, מַעְגָללפיכך, ערכים תקינים נשמרים במערכת. במקרה זה, המיכל ממוקם בכל נקודה מלבד האזור שבמגע עם המשאבה.

כיצד פועל מיכל ממברנה או מיכל ואקום

המיכל מחולק עבור שתי מצלמות. העליון הוא אוויר, התחתון הוא נוזל. ביניהם מותקן קרום. האחרון יכול להיות:

1. בַּלוֹן, אשר מפריד בין נוזל הקירור המאוחסן במיכל גומי לבין הגז הדחוס, בדרך כלל חנקן.
2. דיאפרגמטי, אשר מבצע את אותה פונקציה, אך במחצית השנייה לשאוב פנימה אוויר.

לצורה אין כמעט שום השפעה. הגורם היחיד הנראה לעין הוא הנפח הגדול יותר של מערכת הבלונים בהשוואה למערכת הסרעפת.

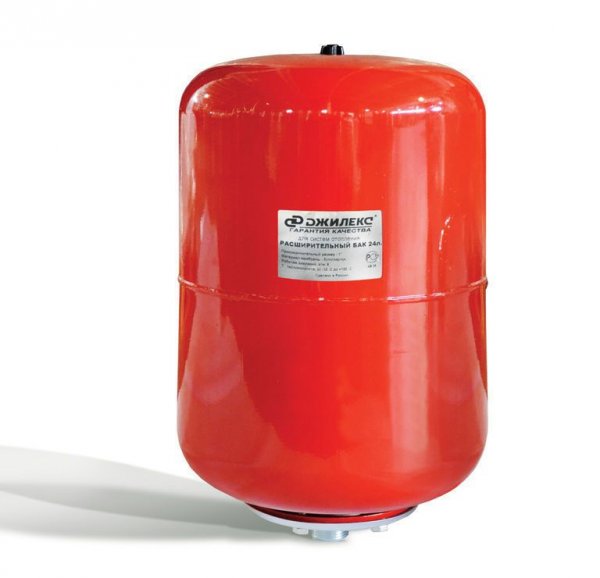

תמונה 1. מיכל התפשטות ממברנה, משקל 4.3 ק"ג, עיצוב גלילי, 24 ליטר, יצרן - "Dzhileks".

הלחץ בחלק העליון נקבע בהתאם לחישובים שבוצעו בעבר במצב מסוים. במקרים מסוימים, המספרים מצוינים על ידי היצרן ב גיליון נתונים טכני של מיכל ההתפשטות. לעיתים מותר להחליף את הממברנה אם מתגלות בעיות במהלך הפעולה. היצרן מציין אפשרות כזו. מגדיל את המחיר, אבל זה מאפשר לך לתקן את התקלה שנוצרה. וצריך גם לזכור שהחלפת חלק זולה יותר מקניית מכשיר חדש.

עקרון הפעולה שני טנקים דומה. ככל שלחץ נוזל הקירור עולה במהלך החימום, הממברנה נמתחת, ומפחיתה את הנפח הזמין לאוויר. זה מונע מהמים לעלות על גדות המיכל. הֵרָגְעוּת התהליך הפוך. על פי עיקרון זה, מתרחשת בקרה אוטומטית של מדדי לחץ.

כיצד לחשב נפח

בדרך כלל, מיכל בעל קיבולת של 10% מהסך הכל נוזל קירור. יש נוסחה לחישובים, שחלק ממרכיביה נלקחים בערכים טבלאיים.

נוּסחָה

יש לו את המראה הבא:

וולט = (וולט_ג * ק) / ד, אֵיפֹה

• ו — המספר הרצוי.
• ו_ג — הנפח הכולל של נוזל הקירור במעגל, מטר מעוקב (או ליטר).
• ק — קבוע טבלה של התפשטות נוזל בעת חימום.
• ד — מקדם היעילות של המכשיר.

כדי לקבוע את המדד, עליך לקבל את הערכים הבאים:

1. ו_ג ניתן לחשב בכמה דרכים. האפשרות הפשוטה הראשונה - התקן מד מים ורשום את הקריאות על ידי מילוי המעגל בנוזל. שְׁנִיָה — קבע את ההספק הנדרש למערכת והכפיל אותו בכמות נוזל הקירור המספיקה לליטר אחד. שְׁלִישִׁי מסובך יותר: חיבור ידני של נפחי כל הצינורות, הרדיאטורים ודודי החימום, כמו גם מכשירים אחרים.
2. ד = (Q_מ' - ש_ו) / (ש_מ' + 1), כאשר Q_מ' — לחץ מערכת מקסימלי, ו ש_ו — המחוון בתא האוויר. שני המספרים מצוינים לעתים קרובות בגיליון הנתונים הטכניים של המוצר. ניתן לשנות את הערך השני על ידי שאיבה או הוצאת חלק מהגז. הוא שווה לכל מספר בטווח שבין 1 ל-1.5 אטמוספרות.

ערכי המקדמים

מקדם K תלוי בחומר המשמש כנשא חום. הוא אינו משתנה באופן ליניארי, מה שמקשה על חישוב ישיר. המדד תלוי ב תכולת גליקול בנוזל.

זה תלוי ישירות בטמפרטורה כֶּרֶךגודל מיכל ההתפשטות נבחר על סמך החימום המקסימלי והמינימלי של נוזל הקירור. בעת החישוב, המספר הנבחר לחלק ב-100כדי להסיר ריבית.

סרטון שימושי

צפו בסרטון כדי ללמוד כיצד לבחור את מיכל ההתפשטות המתאים למערכת החימום שלכם.

שורה תחתונה: איזה סוג מיכל אתה צריך?

בבחירת מכשיר, עליכם להתמקד ב... שני אינדיקטורים: כֶּרֶך, אשר חישובו מתבצע לפי נוסחאות, וכן סוּג - פתוח, סגור או ממברנלי. לשם כך, עליך להתייעץ עם מומחה.
