זה חייב להיות נוכח - ארובה לדוד גז בבית פרטי

כל דודי הגז עם תא בעירה פתוח פועלים על פי עקרון המתיחה. - אוויר חם עולה ומוחלף באוויר צח, התומך בבעירה.

ארובה משמשת להוצאת תוצרי בעירה מהבניין וליצירת משיכה.

איזו ארובה לבחור

עבור דוד גז, הארובה חייבת להיות בעלת המאפיינים הבאים:

1. יְעִילוּת. פרמטרים הנדרשים להבטחת פעולת הדוד.
2. בְּטִיחוּת. אסור שהמבנה יתחמם יתר על המידה, ודליפות פחמן חד-חמצני אינן מקובלות.
3. קשיחות מבנית — היכולת לעמוד בעומסי רוח ובמשקל עצמי.
4. התאמת הדוד.
5. עלות נמוכה.
6. זְמִינוּת.
7. אֶסתֵטִיקָה.

מאפייני ארובות לדודי גז

כדי להבטיח פעולה חלקה של הדוד, עליך לבחור את הצינור הנכון. שימו לב למאפיינים העיקריים.

קוֹטֶר

שטח החתך הפנימי של הארובה הוא המאפיין העיקרי המשפיע ישירות על יעילות הדוד.

בבחירתכם, עליכם להיות מונחים על ידי עקרון ההספקה הסבירה; סנטימטרים שנלקחו "ברזרבה" עלולים לשבש את פעולת הציוד.

חתך רוחב קטן אינו מסוגל להרחיק עשן והלהבה כבה מעת לעת, ותוצרי בעירה יכולים להיכנס לחדר.

אם מהירות תנועת הגז בארובה רחבה מדי נמוכה, האוויר החם ביציאה יתערבב עם האוויר הקר, יתקרר ויעצור - אפקט "נעילת אוויר". אֶפשָׁרִי אפקט החזרה לאחור — כאשר יש רוח חזקה או לחץ אטמוספרי גבוה, הטיוטה פוחתת והרוח "נושבת" אוויר לתוך הצינור.

חתך הרוחב והאורך האופטימליים של הצינור מצוינים בתיעוד של הדוד. אם לא ידוע איזה דוד יותקן, אנו מחשבים את ההספק המשוער שלו. ככל שהדוד חזק יותר, כך הצינור צריך להיות רחב יותר. ישנם מחשבונים מקוונים וטבלאות של יחס ההספק והרוחב. המינימום עבור דוודים פופולריים ב 12 קילוואט ארובות משמשות 110 מ"מ.

מיקום במרחב

עבור דוד עם תא בעירה פתוח, הפועל על פי עקרון הטיוטה, הם מתכננים ארובה אנכית. הרוח מתרחשת בצינור עקב הפרש הלחצים, ככל שהצינור גבוה ורחב יותר, כך הרוח גדולה יותר. הארובה עשויה להכיל מקטעים אופקיים קצרים לחיבור דוד או מעבר קיר. בעת תכנון מערכת, ראוי לזכור כי סיבובים וכיפופים יוצרים מערבולות המפחיתות משמעותית את הטיוטה.

צורת מקטע

בארובה, אוויר חם אינו נע ישר, אלא מסתחרר. תנועת האוויר החם מושפעת מכוח קוריוליס. עם חתך רוחב עגול של הצינור, כוח זה מסייע לרוחב האוויר - האוויר נע בספירלה חלקה כלפי מעלה.

כדי להקל על איטום הצינור לתוך הלבנים, א חתך סגלגל. כוח קוריוליס פועל גם בארובות אלה, שכן יש להן צורה מעוגלת.

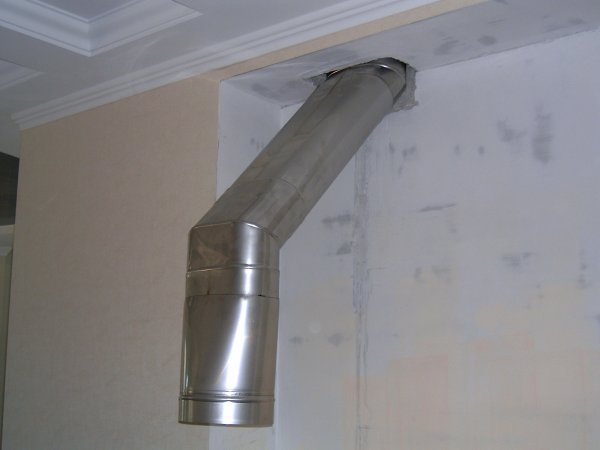

תמונה 1. ארובה סגלגלה לדוד גז. סוג זה נוח להתקנה בלבנים.

בתעלות לבנים ללא ציפוי, חתך הצינור מרובע או מלבני. צינורות מרובעים טובים בהרבה בסילוק עשן, שכן צורתם קרובה למעגל. עם חתך מלבני, האוויר, המסתחרר, מאט עקב התנגדות הדפנות הארוכות. זה משפיע על מהירות מעבר הגז דרך הצינור. עדיף לרפד ארובות כאלה עם תוספת אליפסה.

חוֹמֶר

תוצרי בעירה בדודי גז מודרניים הם בעלי טמפרטורה נמוכה. כשהם עוברים דרך הצינור, הגזים מתקררים ומתעבים. בגזים נמצאים פיח, גופרית ואדי מים. להתיישב על הקירות. הקונדנסט הוא מחמצן כימי פעיל - on מסוגל להרוס את חומר הקיר. על סמך זה, יש להשתמש בחומרים חלקים, עמידים ועמידים בפני חומצה.

כדי שהרוחב יהיה אחיד, הגזים בצינור לא צריכים להתקרר יתר על המידה. לשם כך, הארובה חייבת להיות בעלת מקדם מוליכות תרמית נמוך.

לְבֵנָה

לא מתאים לדוד גז עקב נקבוביות ומבנה הטרוגניעיבוי רווי את חיבורי הבנייה ויוצא החוצה. כאשר העיבוי קופא ומתקרר, החיבורים והלבנים נהרסים.

פלדה מגולוונת

יש לו תכונות אנטי קורוזיה משופרות, אולם אבץ בצינור מגיב עם תמיסה חלשה של חומצה גופרתית במעובה.

חיי השירות של ארובה כזו קצרים - עיבוי יאכל במהירות את שכבת המגן, וברזל חשוף אינו מסוגל לעמוד בפני השפעות אגרסיביות.

נירוסטה

ארובות משמשות בדרגות עמידות בחומצה. פלדת אל-חלד פשוטה בדרגת מזון תחזיק מעמד זמן רב יותר מפלדה מגולוונת, אך התוצאה תהיה זהה.ALSL 304, 321, 401) פלדה אפילו עם עובי קטן תחזיק מעמד זמן רב יותר. עובי דופן לדוד גז לא צריך להיות פחות מ-0.8 מ"מ, מכיוון ששינויי טמפרטורה יכולים לעוות קירות דקים.

בַּרזֶל יְצִיקָה

לעיתים רחוקות בשימוש עקב מורכבות ההתקנה - צינורות ברזל יצוק הם בעלי דופן עבה וכבדים.

ברזל יצוק מתמודד היטב עם עיבוי קאוסטי, אך יש לו חיסרון משמעותי - נהרס על ידי שינויי טמפרטורה פתאומיים.

צינור יכול להתפוצץ במזג אוויר קפוא - הפרש הטמפרטורה בקיר יכול להגיע 150-200 מעלות!

פּלָסטִי

לא מתאים לארובות, מכיוון שרוב הפלסטיק הוא תרמופלסטי. הוא מתרכך בחימום, ויכול להתפוצץ כאשר הטמפרטורה משתנה. שימוש בפלסטיק לא מקובל מסיבות של בטיחות אש.

צינורות תרמוסט עם חיזוק פיברגלס גם אינם מתאימים - הם אין להם מבנה אחיד, בטמפרטורות גבוהות הם נהרסים.

צינורות אסבסט צמנט

בשל המבנה הנקבובי, יש להם עמידות נמוכה לעיבוי., וכאשר הטמפרטורה משתנה בעונה הקרה, מצטבר לחץ בפנים והצינור עלול להתפוצץ ולהתפרק. השימוש בצינורות זולים אלה מוצדק רק בחדרים טכניים, שבהם נזק ועשן לא יגרמו להרעלה ולעלויות.

קֵרָמִיקָה

ארובות קרמיקה רב-שכבתיות מודרניות מתאים לכל מקורות בעירה. קרמיקה מזוגגת שרופה עמידה בפני עיבוי, אינה סופגת קיטור ושומרת על טמפרטורה. סביב הקרמיקה, היצרנים מניחים חומר סיבי "חם" עם תאי אוויר, הבידוד התרמי מונע קירור יתר של ליבת הקרמיקה ומפחית לחץ פנימי.

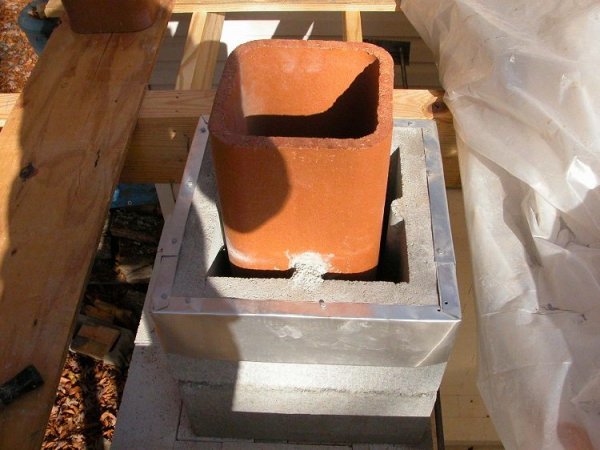

תמונה 2. התקנת ארובה קרמית מרובעת. המוצר מוגן מלמעלה על ידי בלוקי קצף בטון.

ארובות קרמיות קל להתקנה, יציב ועמידמינוס - עלות גבוהה וצורך ביסודות.

אֲטִימוּת

לא אמורות להיות דליפות אוויר או חיבורים צפופים בארובה. כניסת אוויר קר "לא מוסבר" מפחיתה את הרוח, מערבבת אוויר קר. בלחץ אטמוספרי נמוך, ברוח רגועה או חזקה, תוצרי בעירה עלולים להיכנס לבית.

בעת שימוש בצינור מרוכב המפרק העליון של הברך צריך להתאים למפרק התחתון. זה נעשה כך שהמעובה הזורם נשאר בתוך הצינור ומוסר לביוב דרך מגש הטפטוף.

הקירות הפנימיים של הארובה חייבים להיות חלקים.חספוס של הבנייה, מחברים בולטים או קצוות כפופים של הצינורות אינם מותרים. חיכוך אוויר על חוסר אחידות יוצר רעידות, והצינור "מזמזם" כמו רוח רפאים.

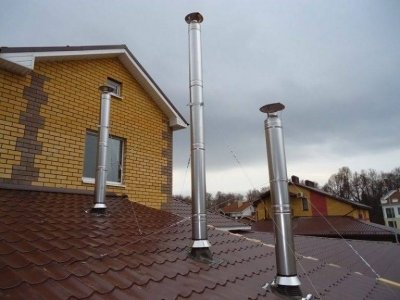

גובה הצינור

סוגיית קביעת גובה הצינור חשובה מנקודת מבט של בטיחות אש והבטחת טיוטה אחידה.

הארובה חייבת להיות גבוהה יותר מקצה הגג, אחרת, תוצרי בעירה "יעשנו" את קירות וגמלוני הבניין, ותוצרי בעירה לא יתערבבו ביעילות עם האוויר.

היחס בין גובה הצינור לקוטרו משפיע על גובה הרוח. עבור רוב הדוודים הביתיים, אורך הצינור מספיק כדי להבטיח רוח. 4-6 מטרים.

כדי שהדוד יפעל כראוי, חשוב לשמור על היחס בין גובה הצינור לרכס.

פתרון בעיות רוח על ידי הגדלה משמעותית של גובה הארובה אינו יעיל - הצינור יהיה נתון לעומסי רוח גבוהים. אם יש בעיות רוח, עדיף להגדיל את הקוטר ולבודד את הצינור.

אם יש בניין גבוה או עץ עם כתר צפוף בקרבת מקום, כל מה שנמצא "בצל" הבניין בזווית של 45°, נשיפה וזריקת אוויר הפוכה אפשריים. במקרה זה, גובה הצינור יחסית לבניין מוגדל, בהתבסס על הנתונים בטבלה.

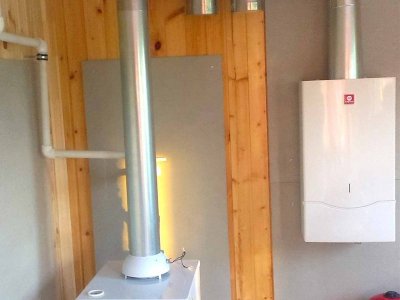

תכנון מערכת לסילוק גזי פליטה בבית פרטי

תוכנית בניית ארובה קלאסית:

1. לְטַפטֵףנדרש לאיסוף וניקוז מעובה. כלי אטום עם ברז ניקוז בתחתית.

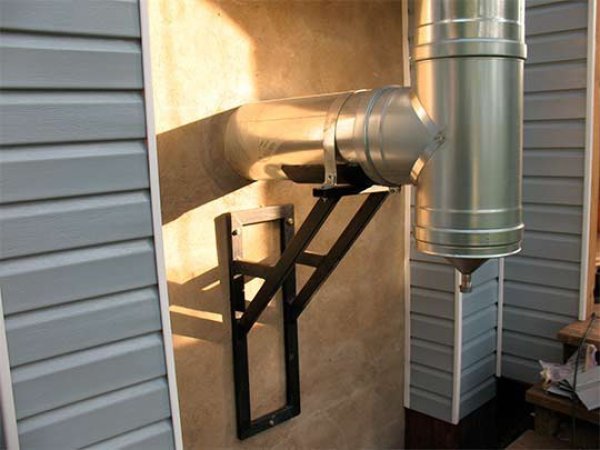

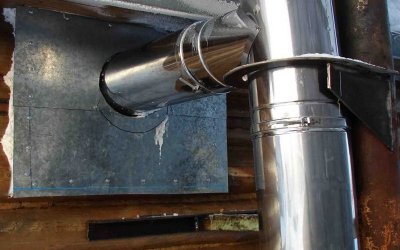

תמונה 3. חלק ממבנה הארובה עם פקק טפטוף. ניתן לראות ברז ניקוז מיוחד בתחתית.

1. טי לחיבור המכשיראם הארובה אינה מחוברת (אינה מונחת בכל משקלה על הדוד), יש צורך בחיבור טי לחיבור הדוד.

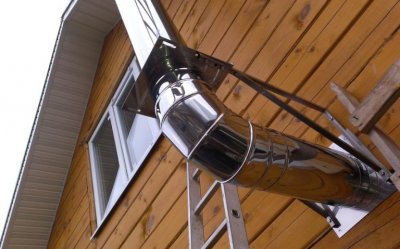

2. מִקטֶרֶת. ניתן להטמיע אותו בלבנים או פשוט לחבר אותו לסוגריים.

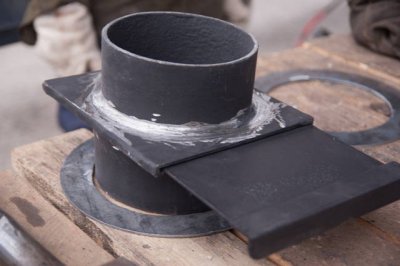

3. עובר דרך תקרות או קירות. כדי לעמוד בתקנות בטיחות אש, ארובות מבודדות ממבני עץ באמצעות קופסת חיתוך מבודדת או מוך בנייה.

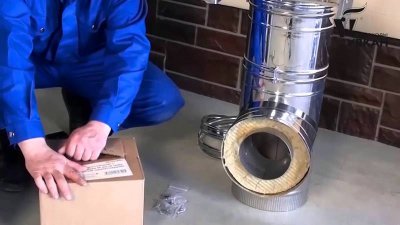

4. אזור מבודד. בידוד יכול להגביר את רוח הרוח ולהפחית עיבוי. חומרים שאינם דליקים כגון צמר סלעים מבזלת או קאולין מתאימים למטרות אלה. לא תמיד רציונלי לבודד ארובה בתוך בניין.

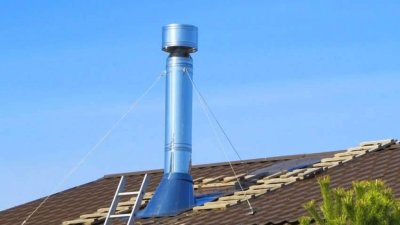

5. מסיר ראש או מטריה. מגן מפני גשם ושלג הנכנסים לתעלה; מסיטי אוויר של עיצובים מסוימים יכולים לשפר את הטיוטה ולמנוע נשיפה.

סוגי קואקסיאליים של התקני פליטה של ​​גז

דודי גז עם תא בעירה סגור והוצאה מאולצת של תוצרי בעירה משתמשים בארובות קואקסיאליות. בעלי מבנה של "צינור בתוך צינור"מפזר העשן של הדוד "נושף" אוויר חם דרך הפנימי, ואוויר נכנס לתא הבעירה דרך החיצוני. היתרון הוא שהטמפרטורה כמות הגזים היוצאת נמוכה והם מחממים את החמצן הנכנס. המעבר דרך הקיר בטוח - הקיר מופרד מהגזים החמים על ידי זרימת גזים קרים.

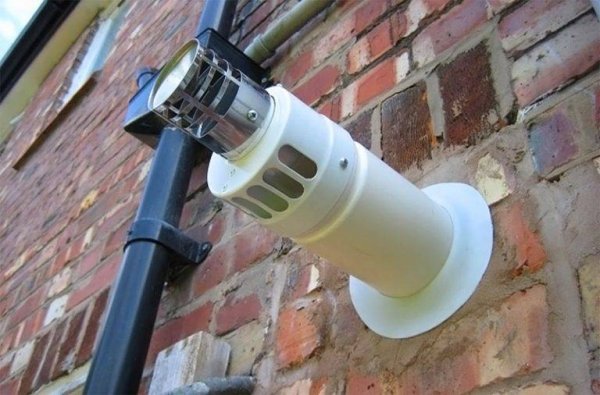

תמונה 4. ארובה קואקסיאלית לדוד גז, מובלת החוצה. המוצר מותקן אופקית.

כדי לצמצם את העומס על מפוח העשן למינימום, אורך הצינור צריך להיות קטן ולעזוב את המקום בדרך הקצרה ביותר - אופקית.

ניתן להשתמש בעיקרון הקואקסיאלי רק בדוודים עם תא בעירה סגור וסילוק עשן מאולץ. דוודים כאלה תלויים באנרגיה ואינם מתאימים לכולם.

כיצד להגן על עצמך מפני חסימות

עם הזמן, מופיעה שכבת עשן בתוך ארובות דודי הגז. משקעי פיח ופסים של עיבוי מעורבבים עם אבק. מעת לעת, כדי לשמור על חתך הרוחב ולעמוד בתקני בטיחות אש, יש לנקות את הצינור..

לניקוי יעיל בכל סיבוב של הארובה ובבסיסה דלתות פינוי מסופקותהניקוי מתבצע באמצעות מברשת תיל ומגרדים.

דלתות פינוי חייב להיות אטום הרמטית ולא לפגוע בחתך הרוחב של הצינור.

כיצד לבדוק את מבנה פליטת העשן

המאפיין העיקרי של ארובה הוא משיכה. ניתן לבדוק אותה באמצעות מכשירים מיוחדים, כמו גם באמצעות שיטות "עממיות":

• אנו מדליקים דף נייר ומביאים אותו לחיבור טי. אם הלהבה נשאבת פנימה לחלוטין, העשן מוסר - הרוח טובה.
• אנו מכסים את חור החיבור בדף נייר. הדף צריך להחזיק מעמד ולא ליפול.

בדיקת אטימות הארובה נבדקת באמצעות עשן — החלק העליון סתום, פצצת עשן מונחת בפנים או סמרטוט לח נשרף. דליפות עשן גלויות לעין בלתי מזוינת.

סרטון שימושי

צפו בסרטון, שמסביר בדיוק כיצד לחבר ארובה קואקסיאלית לדוד גז.

מַסְקָנָה

הארובה משפיעה על הפעולה החלקה של הדוד ועל יעילותו.לפני תכנון מערכת חימום, הקפידו להתייעץ עם מומחים ולסקור דוגמאות חימום מוכנות.
