חימום רצפות במים ובמוטות לחימום בית הן אחת הדרכים החסכוניות ביותר

מכל המשטחים בחדר, אדם בא במגע עם הרצפה, החימום שלה יוצר נוחות מיוחדת ובצורה הטובה ביותר מספק את הטמפרטורה הנדרשת בבית פרטי.

רצפות חמות של מוט לחימום בית פרטי

רצפה חשמלית מוט היא מערכת הכוללת מוטות עשויים מסגסוגת מיוחדת (בדרך כלל פחמן) וחוט חשמלי.

המבנה ממוקם מתחת למשטח צמנט או בדבק אריחים ו פועל על עקרון חימום אינפרא אדום.

הערכה המוגמרת דומה בצורתה לסולם חבלים: בין שני כבלים גופי החימום קבועים במקביל באותו מרחק. המרחק בין הצינורות הוא בערך 10 ס"מ, אורך מקסימלי של הסט – 25 מטרים.

עקרון הפעולה של מערכות רבייה פחמניות

מבחינת עקרון הפעולה, רצפות מוט דומות לרצפות מחוממות בסרט, חימום מתרחש על ידי פליטת גלי אינפרא אדוםהמוטות שבהם משתמשים עשויים בדרך כלל מפחמן, כסף ונחושת וכאשר מפעילים מתח הם מתחילים להתחמם.

לדברי היצרנים, רצפות פחמן הן חסכוניות יותר (עד 60% בהשוואה לאפשרויות אחרותישנן גרסאות של מערכות העשויות מחומרים אחרים הפועלות על עיקרון דומה.

התכנון מבוסס על חיבור מקביל, ואם מוטות בודדים ניזוקים, האחרים ממשיכים לפעול ביעילות. אחד המרכיבים של הערכה זהו חיישן טמפרטורה המאפשר למערכת לווסת את עצמה.

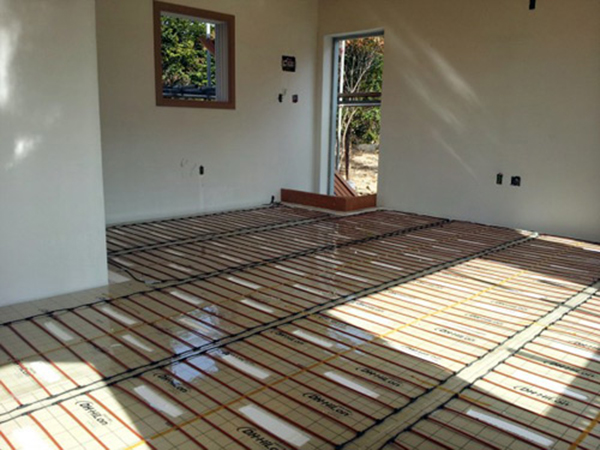

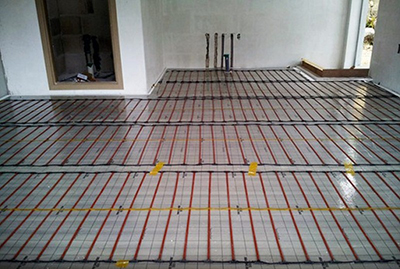

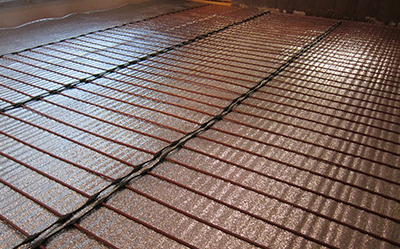

תמונה 1. מערכת חימום פחמן בבית פרטי עם מוטות מקבילים ותפקוד ויסות עצמי.

כאשר מגיעים לרמה הרצויה, המוטות כבים. פעולה זו חוסכת חשמל ומבטיחה טמפרטורה יציבה בחדר. מ"ר אחד רצפת פחמן משתנה מ-20 עד 160 וואט ותלוי במספר המוטות.

מוזרויות

הפריסה פשוטה, עשויה בשורות מקבילות. ליד הקיר אחד הכבלים נחתך, והמבנה נפרש בשניוההתקנה ממשיכה בכיוון ההפוך. הנחת המבנה מתחת למשטח הגיהוץ או דבק האריחים מקשה על פירוקו במקרה של שבירה. תפקוד המערכת נבדק בנוכחות חשמלאי לפני הנחת מלט או אריחים.

יתרונות

היתרונות של מערכות כאלה כוללים:

• חימום אחיד של כל שטח החדר, בניגוד לחימום עם רדיאטורים של מערכות חימום מרכזיות;
• תפעול חסכוני;
• בטיחות אש (מוגן מפני התחממות יתר על ידי מערכת ויסות עצמי);
• קלות התקנה והרכבה;
• משקל קל;
• היכולת להניח חפצים כבדים על הרצפה (נוח בעת סידור מחדש של ארונות ופריטים אחרים);
• שילוב בתכנון בית "חכם";
• תקופות אחריות ארוכות (כ-20 שנים);
• שמירה על פונקציונליות במקרה של כשל חלקי של אלמנטים בודדים.

חסרונות

משתמשים ומומחים מדגישים את החסרונות הבאים:

• שבירת מוטות במהלך הפעולה;
• אי-ניתנות לתיקון של רצפות עקב הנחת מלט;
• עלות גבוהה;
• שיטת התקנה "רטובה";
• ניידות לקויה – העברה לחדר אחר אינה כלולה;
• ההתקנה דורשת נוכחות של חשמלאי;
• מערכות של חלק מהיצרנים למעשה, הם צורכים יותר חשמל ממה שצוין.

היקף היישום

מערכת המוטות מתאימה לשימוש במגוון מקומות:

• מגורים;
• פּוּמְבֵּי;
• ספורט;
• מִשׂרָד;
• מַחסָן;
• עם לחות גבוהה, כמו חדרי אמבטיה (עם התקנה איכותית ואיטום נאות);
• חממות חורף.

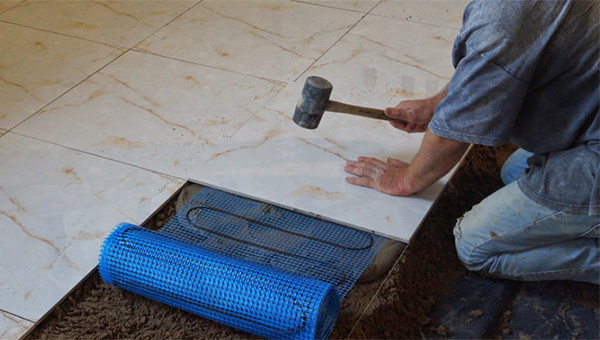

תמונה 2. אריחי קרמיקה מונחים על גבי רצפת חימום הפחמן בחדר כאחת מאפשרויות הכיסוי.

אפשרויות כיסוי לרצפה מקרבון:

• למינציות;
• לינולאומים;
• אריחי פורצלן;
• אריחי קרמיקה;
• חומרים עשויים אבן טבעית ומלאכותית;
• שטיחים.

התקנת רצפה כזו בדבק אריחים נוחה במיוחד עם הנחת אריחים בו זמנית. נעשה שימוש בדבק מיוחד לרצפות חמות. עובי הדבק עם האריח צריך להיות יותר משני סנטימטרים.

הכנה להתקנה ואביזרים

ככלל, משתמשים בערכת חימום תת רצפתי מוכנה, כמו גם במספר מכשירים וכלים.

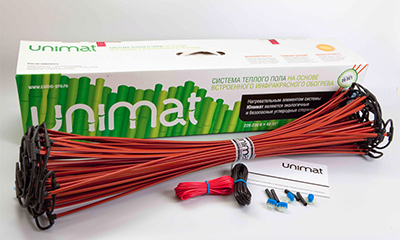

ערכת היצרן עשויה לכלול:

• מחצלת עם מוטות פחמן בגליל;
• כבלי חיבור;
• אלמנטים מחוברים אחרים;
• מכסי קצה;
• צינור גלי עם גשש;
• הוֹרָאָה.

מכשירים, חומרים וכלים המשמשים להנחת הרצפה:

• חומר מחזיר אור (מותקן מתחת למוטות פחמן);
• בקר טמפרטורה;
• חיישן טמפרטורה עם צינור;
• צְבָת;
• כלי לחיצה;
• סכין ומספריים לבנייה;
• מייבש שיער;
• סקוטש טייפ ועוד?

הַתקָנָה

שלבי התקנה:

• בחירת משטח להתקנה.
• בחירת מיקום התרמוסטט (נוח להתקנה ליד המתג).
• הכנת פני השטח.
• יצירת חריץ ברצפה, היכן שימוקם חיישן הטמפרטורה (לחתוך חריץ).
• התקנה של חומר מחזיר חום באמצעות דבק או סרט דביק.

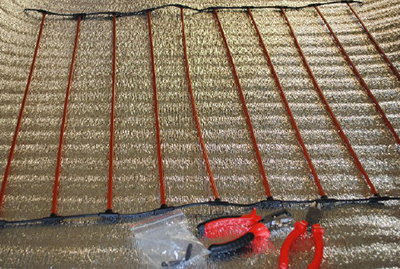

• הנחת ריצוף פחמן עם קיבוע. התחל מקטע החיבור לתרמוסטט. בנקודת הסיבוב אחד החוטים נחתך באמצע בין שני מוטות, הרצועה מסובבת לצורך הנחתה בכיוון ההפוך. השטיחים מחוברים זה לזה ולמשטח מחזיר החום באמצעות סרט דביק.

• התקנה חשמלית של המזרן מתבצעת באמצעות מייבש שיער באמצעות חוטי חיבור, קצוות ואלמנטים אחרים. שלב זה נדון בפירוט בהוראות הווידאו לערכות רצפה.

•

  חיבור התרמוסטט מתבצע לפי התרשים.
• במחזיר החום בדוגמת לוח שחמט עם סכין חורים נחתכים לחיבור לבסיס.
• חיישן הטמפרטורה, הממוקם בתוך צינור גלי, מותקן בחריץ שהוכן ברצפה. הוא קבוע במרכז בין שני מוטות פחמן.
• תרמוסטט מותקן על הקיר.
• פעולת מערכת החימום התת רצפתי נבדקת בתוך 15 הדקות הראשונות.

• המגהץ או הדבק המיוחד נשפכים על גבי מחצלות הפחמן. עובי ציפוי (מעל שני סנטימטרים) מבטיח אחידות של הרצפה המוגמרת. רק תערובות מיוחדות לחימום תת רצפתי משמשות למשטח המגהץ.

הפעלת הרצפה המחוממת אפשרית רק לאחר התמיסה התייבשה לחלוטין, דבר הדורש 28 ימים.

חימום תת רצפתי על בסיס מים

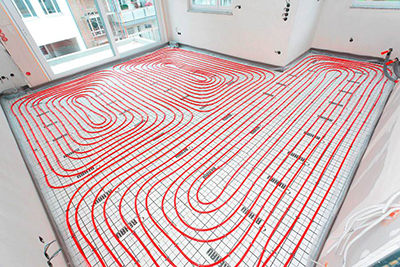

מערכות מים של "רצפות חמות" הן צינורות גמישים, שבו מופץ נושא החום (לדוגמה, מים). לרוב מונח מגהץ על גבי מערכת כזו, אך אפשרות התקנה "יבשה" אפשרית גם כן.

בבנייני דירות ישנים, סוג זה של חימום תת רצפתי נמצא בשימוש לעתים רחוקות, שכן מערכות חימום מרכזיות אינן מיועדות לכך.

עם זאת, בכמה מבנים חדשים ישנן הזדמנויות לחבר רצפות מחוממות. לעתים קרובות יותר, מערכות מים משמשות בבנייני מגורים פרטיים.

מוזרויות

נושא חום עם טמפרטורה לא יותר מ-40-45 מעלות נכנס לצינורות המבנה מהדוד. לעתים קרובות, ציוד חימום מספק חימום חזק יותר. בהקשר זה, יש צורך לערבב את נוזל הקירור המקורר עם זה שמגיע מהדוד. זה נעשה בעזרת שסתום תרמוסטט מיוחד. המערכת כולה פועלת בעזרת משאבת סירקולציה.

קיים הסוג היחיד של דוודים, שבזכותו מתקבלת הטמפרטורה שנקבעה - זהו עיבוי גז דוודים. נוזל הקירור מדוד כזה נשלח ישירות לצינורות חימום התת רצפתי, ויחידת הערבוב אינה הכרחית.

יתרונות

היתרונות הבאים של רצפות כאלה מודגשים:

• חימום אחיד של כל שטח החדר;
• נוחות פנימית;
• ידידותיות לסביבה (ללא קרינה אלקטרומגנטית);
• כַּלְכָּלָה (עובד מדוד אחד עם מערכת רדיאטור, השימוש בדודי גז מועיל במיוחד);
• היעדר גופי חימום גלויים, אשר משפיעה לטובה על מראה החדרים.

פגמים

חסרונות של רצפות מחוממות במים:

• קושי ההתקנה בבנייני דירות (בעיקר בבניינים ישנים);
• עובי מוגבר של משטח בטון (7-10 סנטימטרים);
• עוצמת העבודה של ההתקנה;
• עלויות כספיות גבוהות עבור המערכת;
• אפשרות של דליפות;
• קשיי תיקון בעת ​​שימוש במגהץ (במידה פחותה, זה חל על אפשרות ההתקנה היבשה).

פיזור הטמפרטורה בחדר

בעת חימום חדרים עם רצפה חמה, הטמפרטורה גבוהה יותר בתחתית החדר ונמוכה יותר בתקרה. זהו משטר הטמפרטורה. נוח לאדם, כי הרגליים חמות והראש קר.

לפני התקנת רצפות מים, מתוכננת ומחושבת מערכת חלוקת החום בחדרים שונים ואפילו בחלקים שלהם.

בחדר האמבטיה או בחדר השינה טמפרטורה גבוהה יותר נוחה, במסדרון זה לא הכרחי. נוזל הקירור במערכת זורם דרך צינורות ארוכים ויכול להתקרר בתהליך.

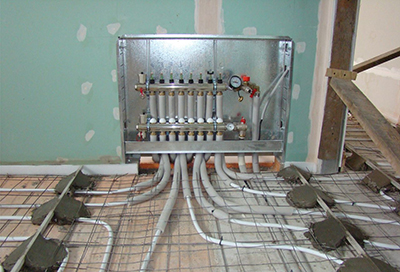

בנוסף, אם שטח הרצפה גדול, ייתכנו מספר לולאות של צינורות, למטרה זו הם מסודרים. יחידות ערבוב מיוחדותהם מאפשרים שמירה אוטומטית על טמפרטורה.

ויסות עצמי

על פי חוקי הפיזיקה, חום מועבר מחפץ חם לחפץ קר. כאשר טמפרטורת החדר עולה עקב אור השמש, נוכחות אנשים או מכשירי חשמל ביתיים, אספקת החום מקרקעית המים מתחילה לרדת. וזה, בתורו, לוקח פחות חום מהדוד.

לפיכך, הבית צורך בדיוק את אותה כמות אנרגיה תרמית שהוא צריך, כדי לפצות על הפסדי אנרגיה. זה נקרא אפקט הוויסות העצמי של רצפות מחוממות במים.

הַתקָנָה

קיים שתי אפשרויות עיקריות התקנת רצפת מים:

• "רָטוֹב". שכבת איטום ובידוד מונחת על הבסיס. לאחר מכן מותקן משטח מגהץ מחוזק עם צינורות נושאי חום, ולאחר מכן מונח הציפוי הסופי.

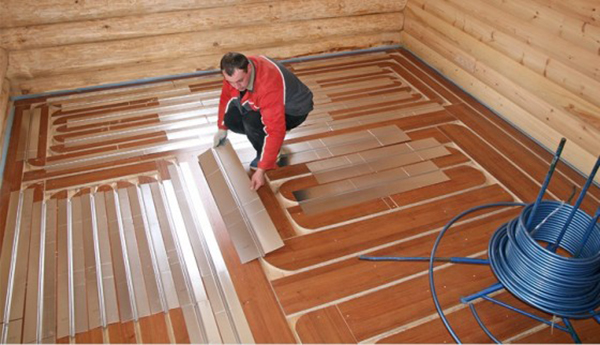

תמונה 3. התקנת לוחות אלומיניום מיוחדים מתבצעת עם סוג יבש של התקנה של רצפת מים.

• "יָבֵשׁ". עבור סוג זה של התקנה, משתמשים בלוחות אלומיניום מיוחדים עם חריצים לצינורות. שכבת יישור, למשל, עשויה דיקט, מונחת על גבי, ולאחר מכן מותקנת הציפוי הסופי.

סרטון שימושי

הסרטון מציג את כל התהליך של התקנת מערכת רצפת מוטות.

מסקנות: האם ניתן לחמם בית עם מערכת כזו?

בהתבסס על מספר ביקורות של מומחים וצרכנים, ניתן להסיק כי ניתן לחמם בניין מגורים רק באמצעות מערכת "רצפה חמה" או שילובים שלה עם שיטות חימום אחרות. חימום כזה מאופיין בחימום אחיד של חדרים שונים, ויסות עצמי של המערכת וחיסכון במשאבים. סוג החימום התת רצפתי המתאים ביותר נבחר לכל חדר.
