למרות שהוא קטן, הוא מחמם בצורה מושלמת! הוראות להכנה ושורה אחר שורה 4 על 4 לבנים של הכיריים

תנורי לבנים משמשים לעתים קרובות לחימום בתים פרטיים. עם שטח קטן תנור לבנים 4x4 יספיק. זה לא רק יחמם אתכם, אלא גם יכין אוכל בריא.

ואם יש לכם כישורי בנייה, תוכלו לבנות זאת בעצמכם. זה יחסוך בעלות שירותי המאסטר.

תכונות של תנור חימום לבנים 4 על 4

מידות התנור בבסיס 102x102 ס"מ, והגובה הוא 2 מטר ו-10 ס"מ. גובה תקרה מינימלי תוך התחשבות בדרישות בטיחות אש — 2 מטר. 45 ס"מ.

פרמטרים אלה משוערים ותלויים בגודל הלבנים. כדי לברר את הרוחב והעומק המדויקים של התנור, יש צורך לפרוס את השורה הראשונה.

במקרה זה, יש להשאיר מעט מקום לתפרים (כ-5 מ"מכדי לקבוע את גובה התנור, הוסיפו את גובה הלבנה ואת עובי התפר, ולאחר מכן הכפילו במספר השורות.

במידת הצורך, התנור גבוה יותר. לשם כך, השורות חוזרות על עצמן. 23 ו-24.

עם ירידה כפולה, תפוקת החום תהיה לא פחות מ-4480 וואטזה מספיק כדי להתחמם 35-40 מטרים רבועים עם בידוד תרמי מתאים.

לדגם יש מהלך ישר, המקל על הדלקת הגז במזג אוויר גרוע. הוא משמש גם בקיץ, מכיוון שהחימום מופחת באופן ניכר.

איך להכין תנור לבנים 4x4

כדי לבנות מכשיר חימום זה, בחרו מקום, הכינו חומרים וכלים. סדרו את היסודות, ואז התחילו להניח. לפי ההוראות.

בחירת מיקום

המיקום הטוב ביותר לתנור תלוי כמה חדרים הוא יחמם. אם מכשיר החימום מתוכנן לחדר אחד, רצוי למקם אותו במרחק מה מהקירות. אז כל פני השטח שלו יפלוט חום.

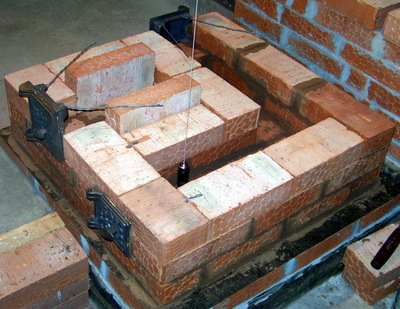

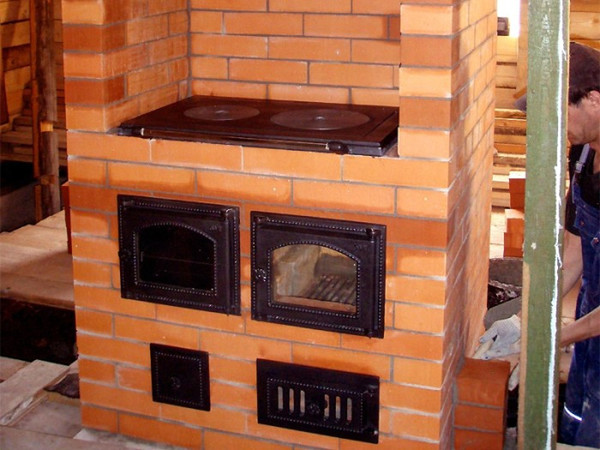

תמונה 1. תהליך הנחת תנור לבנים 4 על 4. המבנה מצויד בנוסף בכיריים.

אם נדרש חימום שני חדרים, תנור לבנים נבנה ב לתוך המחיצה הפנימית ביניהם. בעת שימוש לשלושה החדרים שלה מותקנים בפינה. נוח יותר למקם את פתחי תא האש ותאי הבישול במטבח. אז לא יהיו לכלוך או ריחות מטבח באזור המגורים.

מומלץ לבנות תנור לא רחוק מהכניסה. ראשית, במקרה זה לא תצטרכו לסחוב עצי הסקה ואפר בכל החדר. שנית, האוויר הנכנס דרך הדלת יתחמם במהירות. ולא תיווצר תחושה של משב רוח ליד הרצפה.

חומרים

כדי לבנות את התנור תצטרכו: שני סוגי לבניםתיבת האש של התנור עשויה מ חרסית אש (עמיד למים), השאר עשוי מ אָדוֹם (קרמיקה). בחרו לבנים איכותיות: אחידות בצבען, ללא שבבים או סדקים. עליהן להיות חלקות, ללא "גבשושיות" ושקעים.

הפרויקט דורש 541 לבנים אדומות ו-133 לבני חרסית אש. אבל עדיף לרכוש חומרי בניין עם עתודה קטנה.

תצטרכו גם אביזרי כיריים, כולל דלתות:

• תַנוּר DT-3 עם מידות 210x250 מ"מ;
• מַפּוּחַ DPK (R) (140x250);

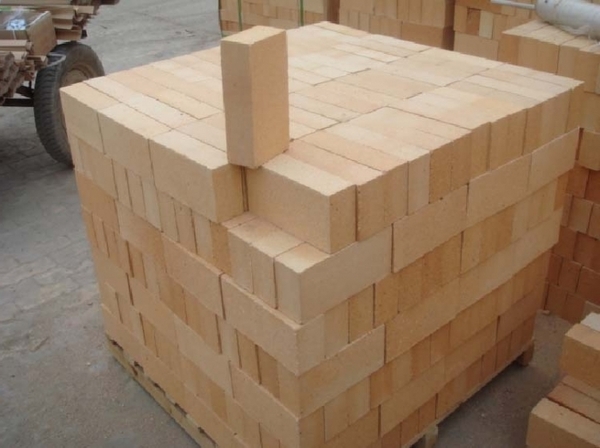

תמונה 2. לבני חרסית להנחת תיבת האש של התנור. חומר בצבע חול.

8 דלתות, המשמש לניקוי - DPR-4 (130x130).

גם סורג יהיה שימושי (300x250) ובישול כיריים עם שתי להבות (586x336). נדרשים ארבעה שסתומים:

• שניים עם ממדים 130x130 מ"מ;
• אֶחָד 130x250;
• אחד גדול יותר, 260x240x455 (ZV-5).

הכינו גם רצועת פלדה (30x6x400 מ"מ), ארבע פינות (40x40x4x640) וגיליונות:

• 640x440x0.5;
• 900x900x0.5;
• 500x700 (קדם-תנור).

כדי למלא את התפרים של הכיריים תצטרכו:

• טיט חרס (או תנור מיוחד);
• חול יבש דק;
• חוט אסבסט (קוטר) 5 מ"מ);
• קרטון בזלת (רוחב 1.5-2 מ"מ).

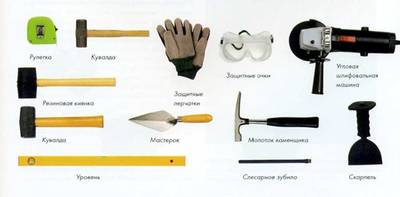

כְּלֵי עֲבוֹדָה

לבנייה תנורים תצטרכו:

• כַּף;
• רָמָה;
• פטיש מיוחד;
• בולגרית;
• חותך גז או מכונת חיתוך לבנים;
• דלי ואת חפירה למרגמה;
• מְרוּבָּע;
• עיפרון בנייה.

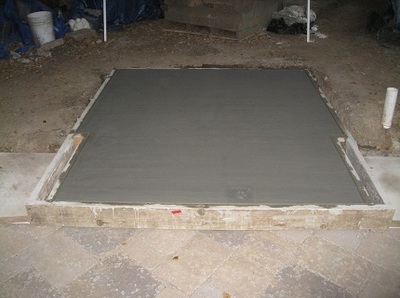

הכנת היסודות

מכיוון שמשקל המבנה גדול למדי, הוא יזדקק ליסודות. עמידות התנור כולו תלויה באיכותו. המידות צריכות להיות כאלה שמהתנור ועד לקצהו מכל צד יהיו לא פחות מ-5 ס"מ.

סוגי יסודות והבדלים ביניהם

לתנורים נעשה שימוש ביסודות הבאים:

• בטון או הריסות בטון;
• לוח על כלונסאות או עמודים.

הם נבדלים בטכנולוגיית הבנייה ובחומרים המשמשים.

קריטריוני בחירה

הקריטריון העיקרי יהיה סוג הקרקעעבור חרסיתי מתאים יותר ערימה או עמודה, ועבור חוֹלִי - בטון.

לעיתים מוסיפים אבן הריסות לבטון. הדבר נעשה למען החיסכון, באזורים בהם הוא זמין. לעיתים משתמשים בצינורות אסבסט או פוליאתילן ככלונסאות.

כללי בנייה

נחפר בור עבור יסודות הבטון מתחת לעומק הקפאההתחתית ממולאת בחול ואבן כתושה. לאחר מכן מונחת טפסות לאורך קצוות הבור, והוא ממולאת בבטון.

חלק מהפתרון מוחלף לפעמים אבן הריסותבמקרה זה, היציקה מתבצעת בשלבים. שכבת אבן יוצקת עם בטון, והשכבה הבאה מונחת רק לאחר שהיא מתקשה. משמש גם כחומר מילוי. קרב לבנים.

עבור יסודות לוחות, ראשית קודחים חורים עבור הכלונסאות. לאחר מכן יוצקים שכבה של אבן כתושה מעל, ומעליהם יוצקים בטון.

לאחר מכן הוא מונח למעלה טלאי גגות לאיטום. הרצפה המוגמרת מונחת מעליה.

ייצור המכשיר, הזמנה

שורה אחת מונח על הרצפה המוגמרת. הבסיס נוצר.

התפרים עשויים עבים בערך 5 מ"מ.

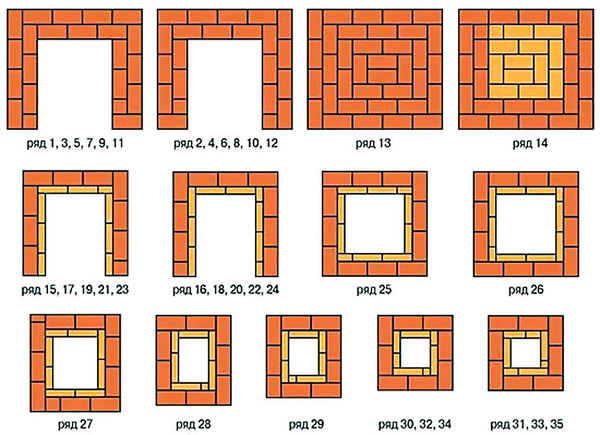

תמונה 3. אפשרות לסידור תנור לבנים בגודל 4 על 4. לבני קרמיקה מוצגות בכתום, לבני חרסית אש בצהוב.

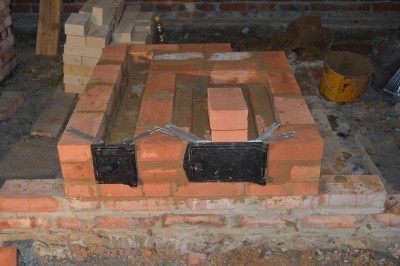

בשורה השנייה מתחילה היווצרות תא האפר והארובה התחתונה. דלת האפר מותקנת ו שלוש דלתות לניקוי תעלות פליטה.

ב-3 ההיווצרות ממשיכהתעלה אנכית בולטת מאחורי הקיר האחורי של תא האפר של הכבשן.

בשכבה הרביעית הדלתות סגורות לצורך ניקוי. מכסה דלת האפר נמצא בהכנה. למטרה זו, שתי לבנים הפינות משופעות. הן מונחות על שְׁלִישִׁי, אשר שתי פינות נחתכותוהחלק הקדמי של אגן האפר סגור חלקית.

מ-5 נוצרת תיבת האש. למטרה זו משתמשים בלבני חרסית אש. דוּ מהם חתוכים באלכסון וממוקמים בקצוות הקדמיים והאחוריים של תא הדלק העתידי.

לאחר מכן, מונחת הסורג. בקצוותיו, פער של 5 מ"מ, אשר מלא בחול. היווצרות תא האש והארובות נמשכת.

בשורה השישית דלת הדלק מותקנת. הרווח בינה לבין הקיר הקדמי ממולא בחוט אסבסט. עובי הרווח במקרה זה הוא גם 5 מ"מ.

ב-7 היווצרות החומות נמשכת.

דרגה 8 מסודר לפי התרשים.

ב-9 נחתכים שלוש לבנים כדי לכסות את דלת הדלק. אחת נחתכת באלכסון, ובשנייה חתך מלבני. השלישית מונחת מעל. מעבר נוצר לתעלה שמאחורי התא.

בשורה ה-10 הכיריים מונחות. חיתוכים ראשוניים נעשים עבורן. כמו במקרים אחרים, מרחק של 5 מ"מהוא ממולא בחוט אזבסט. פינת פלדה מונחת מול הכיריים (כדי להגן על המשטח מפני כלים כבדים), ורצועת פלדה מונחת בצד שמאל. קרטון בזלת מונח בתפרי הצד.

מ-11 נוצר תא הבישול. הלבנים משמאל לכיריים ובין התעלות האנכיות הקרובות והאמצעיות עשויות מחימר אש, השאר אדומות. ביניהן מונח קרטון בזלת.

ברמה ה-12 לְהִתְאַחֵד שני ערוצים שמאליים: קרוב ואמצעי. מכאן ואילך משתמשים שוב רק בלבנים אדומות.

ב-13 לחודש כל הערוצים מחוברים מלבד הערוצים האמצעיים והימניים.

ב-14 הקירות מתנשאים גבוה יותר.

ברמה 15 תא הבישול מכוסה ביריעת פלדה. נוצר בו חור לתעלת האוורור.

ב-16 תא הבישול ומערכת הארובה התחתונה חסומים. שני שסתומים: עבור המהלך הישיר ותא הבישול. חורים נחתכים עבורם מראש.

ב-17 לחודש החפיפה חוזרת על עצמה.

משכבה 18 התקנת הארובות מתחילה. דלתות מותקנות לצורך ניקוין לאחר מכן.

בגיל 19 התעלה המובילה מהארובה התחתונה מופרדת.

ב-20 הדלתות חסומות.

ברמות 21-25 הארובות העליונות נוצרות.

ב-26 הארובות העליונות (למעט העיקרית) משולבות.

בשורות 27 ו-28 הקירות מתנשאים גבוה יותר.

בשורה ה-29 התנור סגור. רק פתח הארובה הראשית נותר. מעליו מונחת יריעת פלדה עם פתח לארובה.

בגיל 30 — החפיפה חוזרת על עצמה. חתכים נעשים בקירות הלבנים של הארובה הראשית, ולתוכה מוכנס לאחר מכן מפלט העשן הראשי.

שכבה 31 — הנחת בסיס צינור ההרכבה.

32 - שורת הצינורות הבאה.

סיבוכים אפשריים

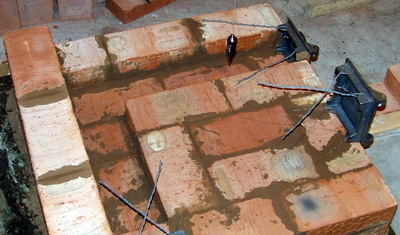

חשוב לפרוס את השורה הראשונה של הכיריים כך שתהיה ישרה במישור האופקי ובעלת זוויות ישרות (כלומר, מרובעת, לא בצורת יהלום). כדי לבדוק את המישור רמה מוחלתוכדי לבדוק אם דפנות הכיריים שוות, קחו חוט או רצועה. סמנו עליו מרחק השווה לצד אחד. לאחר מכן העבירו אותו לצד השני ובדקו את האורך. אם הם שווים מכל הצדדים, היסודות מונחים כהלכה.

סרטון שימושי

צפו בסרטון, המדגים את תהליך תכנון תנור לבנים בגודל 4 על 4, ומספק את סדר ההוראות של המכשיר.

תקופת הבנייה

כמה זמן ייקח לבנות תנור כזה תלוי במהירות העבודה. אבל לא מומלץ למהר, חשוב יותר לבנות אותו בצורה שווה ואיכותית. פרק זמן משוער - בין יום אחד לשלושה ימים של עבודה.

יש לתת לו להתייבש לחלוטין לפני השימוש בתנור. זה לוקח עוד שבוע או שבועיים.
