חיסכון מקסימלי: יצירת תנור שמן פסולת יעיל וזול מאוד

הופיעו תנורים על שמן פסולת עוד בתקופה הסובייטיתנפט שרוף וסוגים אחרים של נפט דרשו מיחזור בטוח, ורוב סוגי הדלק היו קשים להשגה.

כך, מיחזור הפך לשימוש חוזר - תנורי שמן פסולת מותר לחמם מוסך, בית או קוטג' ביעילות.

תיאור המכשיר על שמן פסולת

תנורי שמן פסולת נוח מאוד במתחמים טכניים שאינם למגורים, כאשר אין מספיק מקום לאחסון דלק או שאין צורך לחמם כל הזמן.

המכשירים משמשים לחימום מבנים חקלאיים שונים בהם מוחזקים בעלי חיים, עבור חממות ובתי אבות.

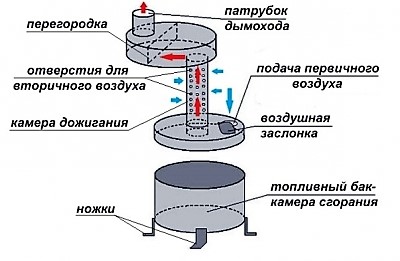

עקרון הפעולה של התנור הוא כדלקמן שריפה מחדש שמנים בצורה מיוחדת. המכשיר מורכב מ שני תאי בעירה המחוברים באמצעות צינור עם חורים, שדרכו מתבצעת זרימת החמצן.

המבצע בעיצומו כְּדִלקַמָן:

1. לתוך החדר התחתון פסולת ממיכל הדלק מסופקת, כמו גם חמצן באמצעות מפוח מיוחד.
2. כאשר נפט נשרף, הגזים החמים המשתחררים חודרים למעלה דרך הצינור, שבו הם מועשרים בנוסף בחמצן - זה מגביר את טמפרטורת הבעירה.
3. בתא העליון התהליך מתרחש שריפה לאחר מכן של תוצרי בעירה, התפרקותם הסופית. האוויר החם המשתחרר עולה לתוך הארובה ונפלט החוצה.

אֶל לשפר את היעילות בעירה של דלק, התא העליון מצויד במפוח, המספק זרימת חמצן אינטנסיבית.

אבל כמות הדלק המוגברת בתא התחתון מובילה ל הגדלת הסיכון לפיצוץ מכשירים, ותא עליון גדול מפחית את הטמפרטורה בעירה. כדי להבטיח פעולה אמינה, מותקנת לעתים קרובות הזנת טפטוף של שמן, וגודל המבנים נעשה קטן או בינוני.

השימוש בתנורי שמן פסולת מספק היתרונות הבאים:

• פונקציונליות — המכשיר משמש לחימום, חימום מים, בישול;
• בְּטִיחוּת - אין גישה ללהבה גלויה;
• חימום מהיר ואיכותי חדרי שירות קטנים;
• זְמִינוּת - קל להכין את המכשיר בעצמך;
• הפעלה קלה, אפשרות להסעה.

לעיצובים יש גם פגמים, אשר עדיף לקחת בחשבון מראש:

• רַעַשׁ (זִמזוּם);
• צורך בסינון שמן פסולת מזיהומים;
• משטחי תנור חמים עלולים להפוך גורם לכוויות;
• העיצוב חייב להיות לנקות באופן קבוע ממשקעי הפחמן ששוקעים על הקירות.

כאשר מותקן ומופעל כהלכה המכשיר כמעט ואינו מייצר פיח או פחמן, והוא גם בטוח להפעלה.

דֶלֶק

תנורים על שמן פסולת פועלים על הסוגים הבאים של שמנים טכניים: מכונה או תיבת הילוכיםלאחר השימוש, מוצרים אלה הופכים ל חומר שחור צמיג, בכפוף לסילוק.

חברות רבות משחררות פסולת במחירים נמוכים, כך שגם רכישה גדולה של המוצר תהיה זולה.

בעלי רכב משלהם או ציוד אחר גם משתמש לעתים קרובות בשמן הפסולת שנותר לחימום. זה גם יעבוד דלק וחומרי סיכה שוניםצריכת הדלק אינה עולה על 1-2 ליטר לשעה, וההספק המתקבל שווה להספק של גוף החימום החשמלי.

סוגי תנורי שמן פסולת

בשל יעילות התכנון, תנור שמן פסולת קונבנציונלי מספיק לחימום איכותי. כדי להגביר את היעילות, הם משתמשים שינויים נוספים, הרחבת הפונקציונליות או הגדלת עוצמת המכשיר.

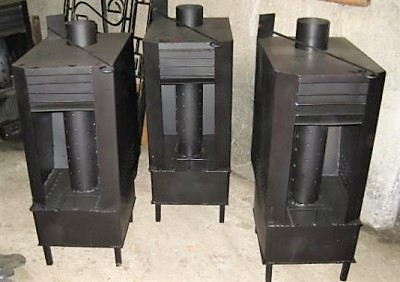

כיריים רגילות שפועלות על דלק משומש

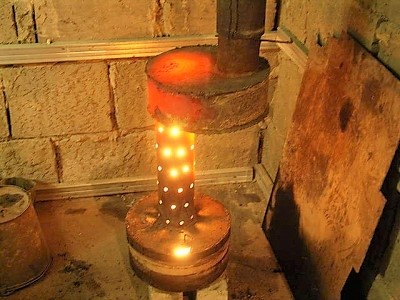

האפשרות הנפוצה ביותר — מכשיר המורכב משני תאים, דומים בגודלם (צורת המיכלים אינה משנה).

תא תחתון יש להתקין על מעמדים יציביםרגליים מרותכות היטב לתחתית. המיכלים מחוברים זה לזה צינור מתכת מחורר, המשמש גם כתמיכה לחדר העליון.

מידות המבנה תלויות בתפוקת החום הרצויה. המכשיר לחדרים קטנים יהיה קומפקטי - 70x40x30 ס"מ.

מַסְפִּיק שני מיכלים בקוטר של 30 ס"מ ו גובה 10 ס"מ, אורך החיבור צינורות - 30-40 ס"מארובה, לא פחות מ ארבעה מטרים, מחובר למיכל העליון.

ייתכן שתתעניין גם ב:

מספק חום לכל פינות הבית! תנור לבנים עם מעגל מים: מאפיינים, שורה אחר שורה

קל להכנה, לא יומרני בפעולה! בניית תנור הלבנים הפשוט ביותר במו ידיכם

דרך חימום זולה ואמינה! חימום גז: עקרון פעולה, יתרונות וחסרונות

עם טעינת-על

כדי להגביר את טמפרטורת הבעירה, מותקן מפוח. עבור עיצוב סטנדרטי בגובה של 70-80 ס"מ ורוחב 30-40 ס"מ מַסְפִּיק מאוורר קטן, אשר מותקן על הרצפה ומחובר באמצעות צינור אוויר בקוטר עד 10 ס"מ עם התא העליון. מומלץ להתקין צינור אוויר במקום מפוח במיכל התחתון. כאשר חמצן מוזרם פנימה, טמפרטורת הבעירה עולה - התוצאה תהיה בעירה ללא עשן של המוצר, הלהבה תהפוך לכחולה.

סוג טפטוף

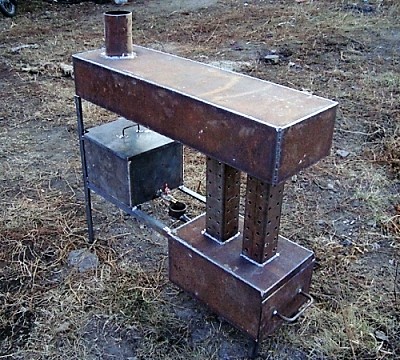

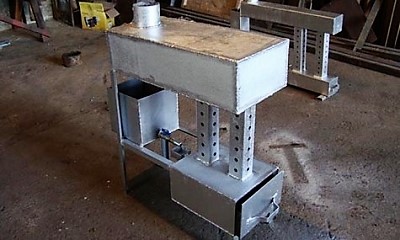

במכשיר כזה, הדלק אינו נמצא במיכל התחתון, אלא ב... דלק נפרדמיכל השמן המרוחק ממוקם מעל גובה החדר התחתון, מחובר אליו באמצעות צינור אספקת דלק. זה מבטיח עבודה יציבה יותר, מפחיתה את הסיכון התרחשות של מצב סכנת שריפה. אם מידות התנור הן 70x40x30 ס"מ, אז מידות המיכל לא צריכות להיות קטנות מ- 30x15 ס"מ.

איך לעשות זאת בעצמך: ציור

תנורי שמן פסולת ידועים במחירים נוחים שלהם - לא יהיה קשה לייצר את המכשיר אדם בעל כישורי ריתוך. כדי לבחור תוכנית ייצור, ראשית לחשב את מידות החדר — עבור מוסך קטן או סדנה, יחידה קומפקטית עם מעגל פשוט תספיק. אם המכשיר חייב לבצע פונקציות נוספות, לדוגמה, משמש לחימום מים, עדיף לבחור תוכנית עם מפוח. אספקת דלק בטפטוף תהפוך כל סוג של כיריים לבטוח וקל לתחזוקה.

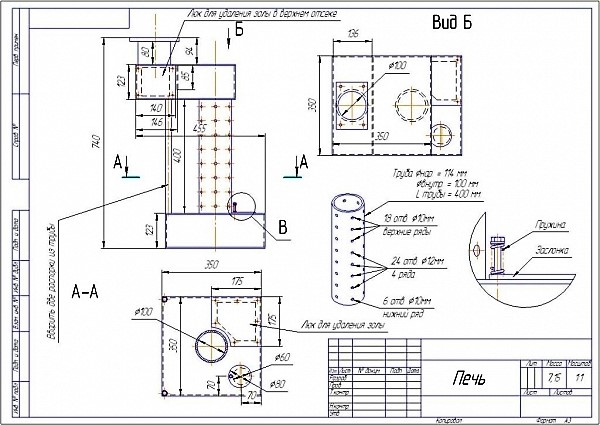

תמונה 1. שרטוט של תנור שמן פסולת קונבנציונלי וחלקיו. המידות הן במילימטרים.

חומרים וכלים

כדי לייצר עיצוב סטנדרטי בגודל 70x40x30 ס"מ יעשה גרוטאות מתכת, גזרי צינורות, בלוני גזכדי להכין תנור רגיל בעל עוצמה נמוכה, זה יספיק עובי פלדה 5-6 מ"מהכלים שתצטרכו הם: מטחנה עם דיסקיות מתכת ומכונת ריתוך עם ציוד מגן מתאים (מסכה וכפפות), מחורר על מנת לקדוח חורים בצינור.

נוהל הפעלה

לפני תחילת הייצור בחר מקום — פתח נוח לארובה נלקח בחשבון. לאחר מכן, הקירות, הרצפה והתקרה מכוסה בחומר שאינו דליקבחדרים טכניים שבהם הקירות והרצפה עשויים אבן ולבנים, בידוד תרמי יסייע לכוון את זרימת החום לחדר. הייצור וההתקנה מתבצעים בסדר הבא:

1. בעזרת מטחנה, חתכו חלקים מהתאים התחתונים והעליונים. עדיף לדבוק במידות הסטנדרטיות - רוחב/אורך - 30-40 ס"מ, גובה - 10-15 ס"מ.
2. בתוך החסר חורים נחתכים עבור המפוח, הארובה, צינור החיבור.

1. התאים התחתונים והעליונים מרותכים.
2. לתחתית החדר התחתון הרגליים מולחמות (פינות מתכת יספיקו).

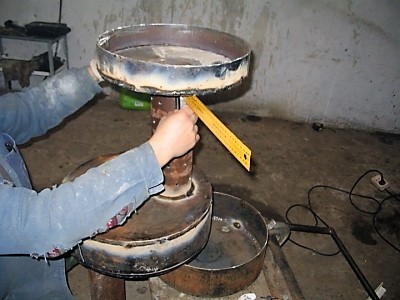

3. זה מיוצר צינור חיבור - חתיכה ארוכה נחתכת 36 ס"מ, הם קודחים בו חורים חורים בקוטר של 1 ס"מ (שש שורות של 8 יחידות).
4. הצינור מרותך לתא התחתון.
5. התא העליון מותקן ומרותך לצינור החיבור.
6. ענף ארובה מרותך לראש התא.

על מנת לחזק את המבנה, התאים העליונים והתחתונים בנוסף מחובר על ידי מוט תמיכה (חתיכת פלדה עבה שאינה מתכופפת תספיק). זה יפחית את העומס על הצינור המחבר ויבטל את הסיכון לעיוות שלו בעת חימום.

סיבוכים אפשריים

כשמכינים אותם בעצמכם, זה לרוב מותר טעויותאשר משפיעים על יעילות המכשיר:

• מיקום שגוי — משטחי המכשיר מתחממים מאוד, קיימת אפשרות להצתה של עצמים ומארז סמוכים;
• מיקום המכשיר בטיוטה יוצר סכנת שריפה;
• תא עליון גדול מדי גורם לירידה בטמפרטורה, מכיוון שאספקת החמצן אינה מספיקה לבעירה אינטנסיבית;
• חוסר סינון דלק מוביל לסתימה של צינור הארובה, נוכחות של זיהומים גורמת לסיכון של שריפה ופיצוץ.

אם תעקבו אחר כללי הייצור וההתקנה, תנור השמן הפסולת לא ייצור מצבים שעלולים להיות מסוכנים.

סרטון שימושי

סרטון שמדבר על כמה מהמורכבויות של ייצור ותפעול של תנורי שמן פסולת.

כיצד לבדוק כיריים ביתיות לפני השימוש?

כדי להבטיח עבודה נכונה ויעילה מומלץ לבדוק את הציוד:

• שְׁלֵמוּת תפרי ריתוך;
• מיכל תחתון, צינור חיבור, ארובה לנוכחות חסימות;
• נִקָיוֹן מפוח, מסנן, צינור אספקת דלק;
• חוסר לחות (עיבוי, מים שנותרו לאחר הניקוי).

ניקיון ובדיקה שוטפים המכשיר מבטיח פעולה בטוחה, כמו גם יאריך את חיי השירות ציוד. בחירת תנור לשמן פסולת תספק הזדמנות נוחה לניצול הנפט, ותחסוך ברכישת דלק יקר.
