מזג אוויר גרוע כבר לא מפחיד! תנור גזיבו עשה זאת בעצמך: תרשים, ציור, תמונה

במהלך העונה החמה, אנשים רבים רוצים להירגע בגינה או בדאצ'ה שלהם.

גזיבו לגינה בקיץ עם תנור יאפשר לכם ליהנות מכל מזג אוויר להיפגש עם חברים ולנגד עיניהם לבשל שישליק ריחני, לאפות ירקות או, אם לעיצוב יש אח, פשוט מעריץ את ריקוד האש בתיבת האש.

תנורים לגזיבו: תרשים וציור

דיאגרמת התנור צריכה להיות לחשוב קדימה, אפילו בשלב הנחת הגזיבו עצמו. אם המכשיר מוקם בגזיבו שכבר גמור, יש לקחת בחשבון שייתכן שבסיסו פשוט לא יעמוד במשקל מכשיר החימום.

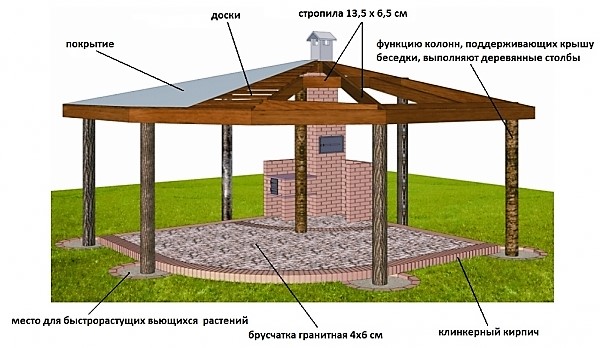

תמונה 1. סכימה של גזיבו עץ פתוח עם תנור. כל החלקים העיקריים של המבנה מסומנים.

מכיוון שכל תנור ורכיביו הם חפצים בעלי סכנת שריפה מוגברת, יש להקפיד על הדברים הבאים במהלך בנייתם כללים:

• הגזיבו צריך להתאים את הגודל תנורים ו להגן עליו מפני משקעים.
• קֶרֶן התנור העתידי צריך לעלות מעל גובה המים במהלך משקעים או שיטפונות באביב.
• מתוכנן שסביב הכיריים, נקי מרהיטים וחומרים דליקים, חלל.
• חייבת להיות תא אש מסביב לתא האש 3 מטרים של שטח פנוי, סביב משטחי הצד - לא פחות ממטר אחד.

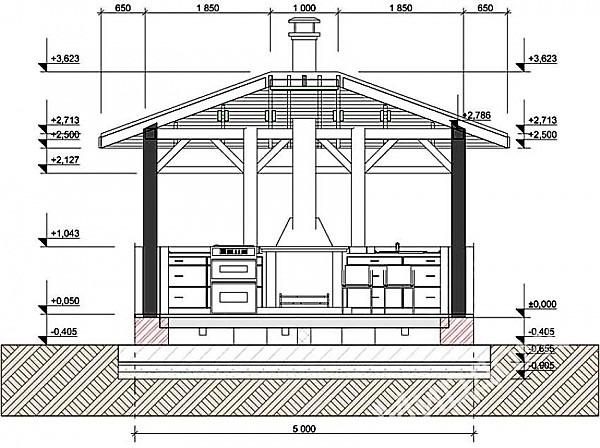

תמונה 2. שרטוט של גזיבו עם תנור אח הממוקם במרכז הבניין. המידות ניתנות במילימטרים.

• גוֹדֶל התנור תלוי מהפונקציונליות שלו.
• מקור האש נמצא הרחק מחוטי חשמל, צינורות גז ומבני עץ.

חומרים המשמשים בבנייה

• לבנים אש;
• חֶרֶס לפתרון;
• יריעות ברזל לארובה;
• אריחי רצפה או אריחי פורצלן ליצירת ציפוי עמיד בחום סביב הכיריים;
• חומר איטום עמיד בחום לעיבוד חיבור מכסה המנוע עם הצינור;
• אלמנטים של תנור עשוי מברזל יצוק או פלדה עמידה בחום.

איך לבנות תנור במו ידיכם

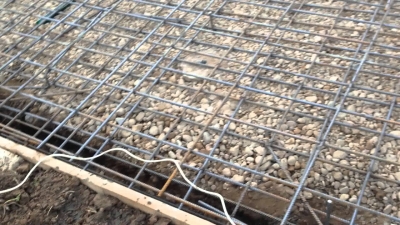

שלב 1. לאחר שהחליטו על מיקום הכיריים, הם חופרים בור בגודל 1.5 מטר על 2 מטר והלאה עומק של חצי מטרהתחתית מכוסה בחצץ או באבן כתושה בעובי של כ-5 ס"מ, מפולס ודחוס. רשת מתכת או חיזוק מונחים על גבי הבור והבור ממולא בבטון. קצוות הבור מקובעים באמצעות טפסות. תחילה, הבטון המתקשה נרטב במים. היסודות מתקשים כ-20 ימים.

שלב 2. בסיס של בלוק בטון מונח על היסודות הקשים. שכבה אחת או שתייםובכך להעלות את גובה התנור.

אריחי צמנט אסבסט מונחים על גושי הבטון. כעת הם בונים קירות לבנים. הם מציירים את קווי המתאר של התנור העתידי ישירות על היסוד.

שורה ראשונה ושניה עבודות הלבנים קובעות את מידותיו ומראהו של המכשיר. בעת הנחת לבנים, יש לוודא שבדקתם את רוחב התפרים ואת אחידות השורה בעזרת פלס או אנך.

שלב 3. בעת הנחתם, שורות הלבנים נחבושות. הלבנים מהודקות בתמיסה של חרסית, חול ומלט. ביחס 2:3:1הם מפרסמים 6 שורות לבנים. בשורה השביעית מכינים תקרה, לשם כך משתמשים בפינות. מספרן תלוי בגודל הכיריים. מעל התקרה מניחים עוד 2 שורות של לבנים.

מהשורה התשיעית להקים קשת. כדי להניח אותה בצורה נכונה, השתמשו בתבנית דיקט. התחילו להניח את התבנית מהקצוות התחתונים, כשהם מתכנסים במרכז. לאחר הנחת הלבנה האחרונה, הסירו את הדיקט. כל שנותר הוא לעשות אֲרוּבָּה, שעבורו מותקן צינור ומלט מאחורי הכיריים.

שלב 4. יש לבדוק את התנור המוגמר, כך שהוא הופעל. יש לוודא שבדיקת רוח הרוח וודאו שאין סדקים שמאפשרים לעשן לחדור דרכו. אם הכל תקין, התנור מוכן.

ייתכן שתתעניין גם ב:

3 דרכים להכין תנור למוסך במו ידיכם: זול ויעיל

כיצד להשיג פרודוקטיביות גבוהה במיוחד? תנור Buleryan עשה זאת בעצמך: תרשים, ציור

חימום והאכלה: כיריים רוסיות עם ספסל כיריים וכיריים. הוראות בנייה ותמונות של מכשירים מוגמרים

עם אח

העיצוב משלב גם תנור וגם אח, מה שהופך אותו מאוד פופולריתא האש גדול למדי, מה שמאפשר להכניס אליו הרבה עצי הסקה בבת אחת. דלת תא האש מצוידת במכשיר לוויסות אספקת האוויר, המאפשר לווסת את עוצמת שריפת עצי ההסקה בקמין עצמו.

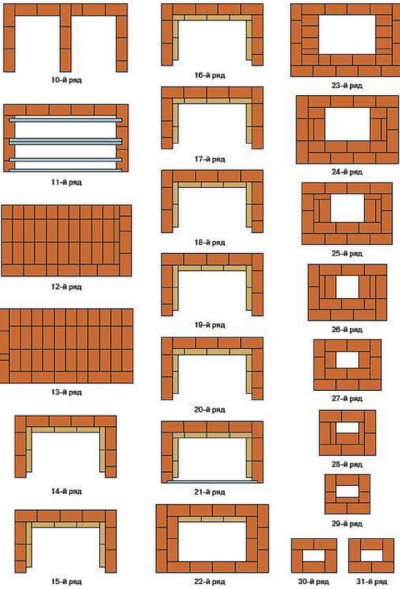

גוֹדֶל תנור-אח לבנים בגודל 3.5 על 4לבנים אדומות מלאות משמשות לבניית מסגרת הכבשן, ולבני חרסית אש משמשות ליצירת פנים המכשיר.

• ראשון ושני לשורות הכבשן יש מידות לבנים בגודל 5 על 3.5, הם מונחים ברציפות עם חבישה חובה.
• בשלישי התא ותעלות האפר מלאים, ודלתות המפוח והניקוי מותקנות.
• רְבִיעִית חובש את השלישי.
• חֲמִישִׁית סוגר את דלתות התא ותעלות האפר. הלבנים החיצוניות נחתכות מבחוץ בזווית של 45°, צמצום גודל השכבות הנותרות ב-12 ס"מ מכל צד. הם מתחילים לצמצם את תא האפר על ידי הוספת לבנים ב-2-3 ס"מ.
• ביום השישי הם מתחילים להניח את ליבת החימר האש, להניח את הסורג ו לַחֲלוֹק כֹּל תעלת האפר לשני חלקים.
• בשביעי הם מתחילים להניח את דלת האח.
• 5 השורות הבאות הם מונחים באותו אופן, עם חבישה.
• בשורה ה-13 משני הצדדים, פתח הכיריים עשוי לכיוון תעלות העשן.
• בשורה ה-14 דלת האח מונחת באמצעות פינת מתכת.
• בשורה ה-15 הם הניחו מדף אח לאח, לשם כך הם חתכו לבנה בזווית של 22 מעלות.
• בשורה ה-16 חלק מתא האש חסום, פה אחד ו יציאה חלקית של השניהלבנים מעל דלת האח מעוגלות מצד אחד ומתקדם.
• בשורה ה-17 תעלת העשן מימין סגורה לחלוטין.
• המשך להניח עם התחבושת.
• בשורה ה-25 מותקן לאורך 2 פינות מתכת.
• שורה 26 הוא עשוי כולו מלבנים אדומות. הוא מכסה חלקית את המכסה וסוגר את שאר החלל.
• שורה 27 מסודרים באותו אופן כמו הקודם.

שְׁמֹאל להסיר את הארובה ותנור האח מוכן.

תנור מיני רוסי

מה שמבדיל אותו מתנור רגיל הוא היעדר ארובות פנימיות מורכבותהסימנייה מתמקדת בכיריים ובתנור. עיצוב ניתן להשלים עם גריל ברביקיו, מכונת שישליק או מעשנה. מכיוון שהמכשיר כבד מאוד, בנייתו מתחילה בהכנת בסיס מוצק, בעל צורה של לוח מונוליטי.

מידות מכשיר - 100 ס"מ על 130 ס"מזה מורכב מ 30 שורות, בנייתו תדרוש כ 100 ק"ג של חרסית, 460 יחידות של לבנים אדומות ו-220 יחידות של לבנים אש.

• רֵאשִׁית השורה קובעת את גודל ועיצוב התנור.
• מהשני עד החמישי תיבות האש נוצרות, דלתות מותקנות, עמודים מונחים, וכל החלל נסגר במחיצה בעובי חצי לבנה.
• בשישי סורגים מותקנים בתיבות האש.
• בשביעי ובשמיני דלתות שני תאי ההדלק מותקנות והבנייה של תיבת האש הראשית מורחבת לכיוון המחיצה.
• בתשיעי הם מצמצמים את בנייה של התעלה המובילה מתא האש הראשי ומרחיבים את המחיצה.
• בעשירית ובאחד עשר דלתות תיבת האש חופפות בשורות.
• ב-12 תנור ברזל יצוק עם מבערים מונח.
• זה מתהווה קֶשֶׁת, שעבורו משתמשים בתבנית דיקט. הקשת מונחת עם חצי לבנים, וממלאת את הסדקים בטיט.
• הם מפרסמים צינור אוורור ולהתקין את השסתום שלו.

אחר כך הם מפרסמים את זה בעצמם אֲרוּבָּהוזהו - התנור מוכן.

תמונות של מבנים גמורים

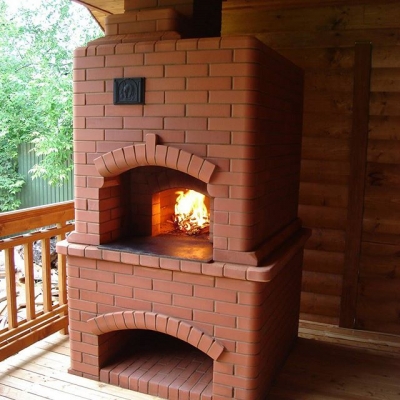

תמונה 3. דוגמה לגזיבו עץ פתוח עם תנור רוסי קטן. ניתן להתקין שולחנות וכיסאות בחלל הפנוי.

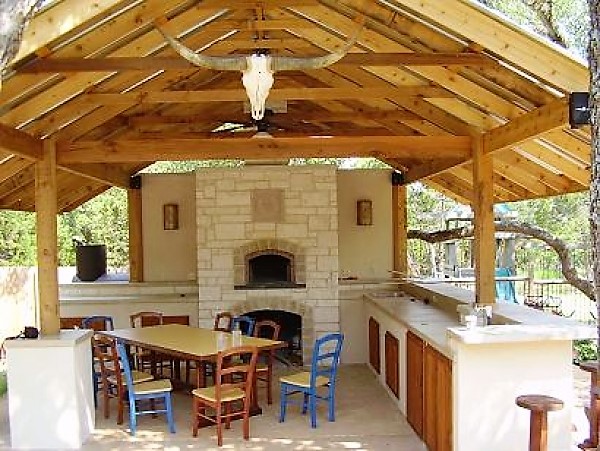

תמונה 4. דוגמה לגזיבו שהוסב למטבח קיץ: תנור, שולחנות לבישול, ארונות, שולחן אוכל עם כיסאות.

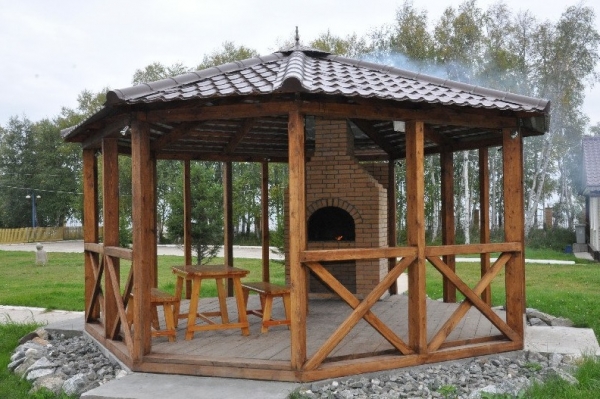

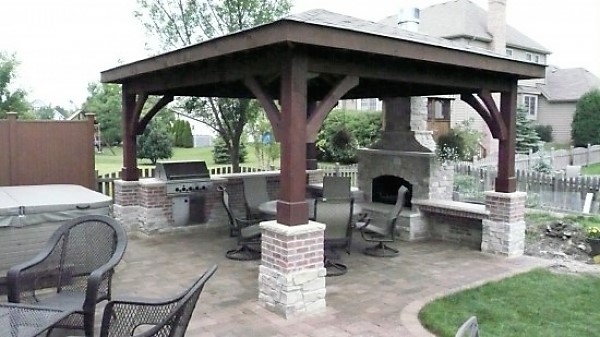

תמונה 5. גזיבו פתוח עם אח הוא מקום מתאים למנוחה בערב קיץ עבור חברה גדולה.

סרטון שימושי

צפו בסרטון, המציג שלב אחר שלב, עם תמונות, את בניית גזיבו עץ פתוח עם מבנה לבנים: תנור וברביקיו.

תקופת הבנייה

בניית המכשיר תיקח בערך 20-25 ימיםגזיבו עם תנור חם או אח יהפוך למקום מועדף להירגעות ויעניק לכם ולאורחים שלכם רשמים נעימים רבים.
