האם כל אחד יכול להכין אוגרי חימום במו ידיו? תיאור התהליך

כל מכשיר או גאדג'ט המיוצר בעבודת יד הוא גישה חסכונית לפתרון מתוכנן. זה חל במלואו על מערכת החימום.

לא תוכלו לייצר רדיאטור בעצמכם, אבל אדם שיש לו את הכישורים לעבוד עם מכונת ריתוך יכול להרכיב אוגר מצינורות חלקים או פרופיליים.

כל מה שאתה צריך כדי להכין את זה הוא קטעי צינור, שני מחברים וכמה אלקטרודות.

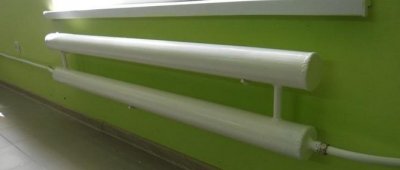

מטרת אוגרי החימום

מכשירים אלה נמצאים בשימוש נדיר בחיי היומיום. הם מותקנים בדרך כלל במתקני ייצור ואחסון. אלטרנטיבה זולה לרדיאטורים יקרים.

המאפיין הייחודי של המכשירים הוא נפח גדול של נוזל קירור בפנים, אשר מתחמם במהירות ומתקרר לאט. לפיכך תפוקת חום גבוהה.

הם מותקנים בדיוק באותו אופן כמו רדיאטורים רגילים, על פי אותם דיאגרמות, סטנדרטים וכללים.

מאפייני עיצוב

בעיקרון, הרישום הוא צינור אחד או יותר, מחוברים זה לזה מַקְבִּילחשוב ליצור תנאים לזרימת חום עקבית מצינור אחד למשנהו, תוך פליטת חום לחדר. לכן, מיוצרים שני סוגים של אוגרים.

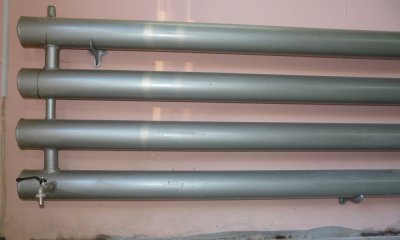

סקטוריאלי

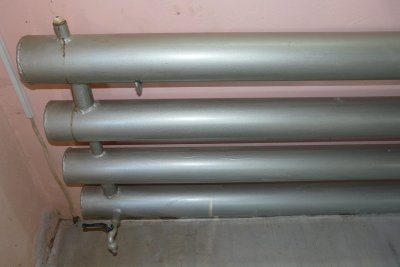

מספר צינורות מקבילים עם קצוות סגורים עם תקעיםביניהם מותקנים מגשרים, שדרכם נוזל הקירור זורם מקטע אחד למשנהו. הוא נע מלמעלה למטה, כלומר, הוא נכנס לצינור העליון ויוצא מהתחתון.

קוטר המגשרים קטן בהרבה מקוטר הסעיפים. לדוגמה, אם קוטר הרכיב הראשי של הרישום 80 מ"מ, ואז מגשרים 32—40 מ"מ.

סרפנטיין, הציור שלהם

זהו אותו עיצוב, רק החלקים מחוברים זה לזה. להתחבר עם כיפופים כפולים של 90° מתקבל קוטר זהה לצינורות הראשיים ומבנה צינור רציף בקוטר גדול אחד לכל אורכו. העברת החום של סוג זה של אוגר גבוהה בהרבה מזו של הגרסה הקודמת.

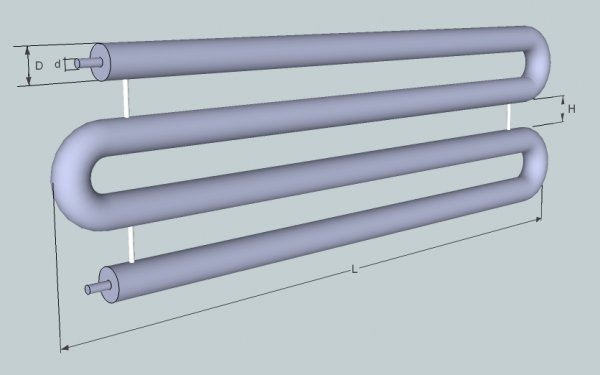

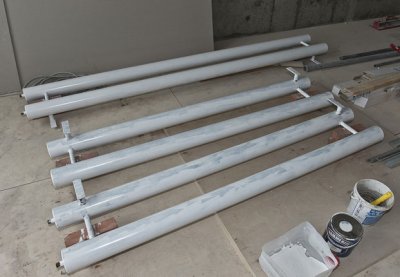

תמונה 1. ציור של אוגר מסוג סליל, שהוא מבנה צינורי מוצק בקוטר אחד לכל אורכו.

היתרונות של העיצוב כוללים: לחץ הידראולי נמוך נוזל קירור בתוך המכשיר, המאפשר מעבר של כמות גדולה למדי של מים חמים דרכו.

יתרונות של אוגרים

אתה צריך להשוות רישומים עם רדיאטורים מערכות חימום, בהן הן מתחרות.

יתרונות:

• הם מחזיקים מעמד היטב ירידות לחץ נוזל קירור וטמפרטורתו;
• ניתן להכין במו ידיך;
• עלות נמוכה הֶתקֵן;
• אפשרות להרכבת המכשיר גדלים שונים גם באורך וגם בגובה;
• החום מתפזר בכל החלקים באופן שווה;
• פַּשְׁטוּת תחזוקה ותיקון.

פגמים:

1. אוגרים אין להם מראה ייצוגיניתן להסוות אותם על ידי התקנת מסך דקורטיבי.
2. יעילות חימום רושמים לְהַלָן, מאשר רדיאטורים סטנדרטיים.

טכנולוגיית ריתוך

מבחינה טכנולוגית גרידא, חיבור אלמנטים מפלדה מתבצע באמצעות ריתוך חשמלי או ריתוך בגז, כאשר הטכנולוגיה זהה כמעט לחלוטין. בעת ריתוך אוגרים, שימו לב שבמבנים מתפתלים, החיבורים הם... אֲנָכִי תפרים, ובחתך גם אנכי וגם אופקיקל יותר לבשל את האחרונים, כי הם ממוקמים על מישור השולחן.

על טכנולוגיית ריתוך תפרים אופקיים (קטע + מגשר) הדרישות הבאות מוטלות:

1. ניתן לבצע את ריתוך ההדבקה בנקודה אחת או שתיים, מניחים את הג'אמפר אנכית. שתי נקודות ממוקמות באופן סימטרי יחסית לציר התקנת המגשר.



2. חיבור המחובר בנקודה אחת של ריתוך נקודתי מתחבר באופן מיידי, אך יש להתחיל בתהליך מהצד הנגדי של מחזיק הסירים.
3. החיבור, המחובר באמצעות שני ריתוכים ננעצים, מרותך מהנקודה הראשונה.
4. תפרים אנכיים באוגרים - חיבור צינורות ראשיים עם תקעים וכיפופים 90°. הדרישות הבאות חלות על תפרים מסוג זה:
5. אם עובי הצינור עד 3 מ"מ, לאחר מכן החיבור מרותך בבת אחת אֶלֶקטרוֹדָה 2.5 מ"מ.
6. אם העובי עולה על 4 מ"מ, לאחר מכן מתבצע ריתוך בשני מעבריםעם תפר שורש, ומעליו עם רולר הפונה.
7. בעת חיבור צינורות בקוטר יותר מ-60 מ"מ ריתוך מתבצע בקטעים לאורך כל היקף המפרק.

ישנם כללי ריתוך כלליים המייעדים שיטות טכנולוגיות גרידא. לדוגמה, יש לרתך את קצה התפר לתחילתו, יצירת "טירה"אם מתבצע ריתוך עם שני תפרים, לאחר מכן השני מתבצע בכיוון ההפוך של הראשון.

ישנם מספר פרמטרים של ריתוך שעליכם לשים לב אליהם בעת ביצוע עבודות ריתוך. אלו הם קוטר האלקטרודה, אשר נבחר בהתאם לעובי חלקי הפלדה המרותכים, זהו עוצמת הזרם המסופקת לאלקטרודה ממכונת הריתוך, הקוטביות והמתח של קשת הריתוך.

יחס עובי המתכת לקוטר האלקטרודה

עוצמת הזרם נבחרת בהתאם לקוטר האלקטרודה שנבחרה. הקשר הוא כדלקמן: אני=Kd, אֵיפֹה אֶל — מקדם המתאם עם קוטר האלקטרודה.

איך להכין אוגר ביתי מצינורות פלדה חלקים ופרופילים

עבודות ריתוך, המהוות את הבסיס לייצור אוגרי חשמל למערכת החימום, דורשות נוכחות של מספר מסוים של כלים וחומרים שונים.

כלים וחומרים לעשה זאת בעצמך

אֶלָא מכונת ריתוך, תזדקקו לכלים הבאים:

• לחיתוך: מטחנה, חותך פלזמה או מבער גז (מַחתֵך);



• סרט מדידה ועיפרון;
• פטיש ומפתח ברגים;
• מפלס הבניין;

חומרים לריתוך:

• אלקטרודות, אם משתמשים בריתוך חשמלי;
• חוּט, אם גז;
• חמצן ואצטילן בתוך צילינדרים.

סדר עבודה: איך לרתך מבנה?

בהתאם לסוג הבנייה הנבחר (חתך או סליל), הרכבת האוגרים תהיה שונה באופן דרמטי. הקשים ביותר הם אלה המחלקתיים, משום שהם מכילים את מספר המפרקים הרב ביותר של אלמנטים בגדלים שונים.

לפני שתמשיך להרכבת הקופה, יש צורך ליצור שרטוט, להבין את המידות והכמות. הם תלויים במעבר החום של הצינור. לדוגמה, מטר אחד של צינור בקוטר 60 מ"מ או חתך רוחב של 60x60 מ"מ ועובי של 3 מ"מ מיועד לחימום שטח של 1 מ"ר מתחם מחומם, תוך התחשבות בגובה התקרות לא עולה על 3 מטר.

הדבר הראשון שצריך לעשות הוא לחתוך מהצינור שנבחר פלחים בהתאם לאורך המחושב של הסעיפים. יש ללטש ולנקות את הקצוות מ קנה מידה וקרשים.

לפני הרכבת התקנים חתכיים, עליך להחיל סימונים עליהם, שלאורכם יותקנו המגשרים. בדרך כלל זה 10-20 ס"מ מהקצוות צינורות חתך. סימון מסומן על האלמנט העליון שבו יותקן החיבור לפתח האוורור (עגורן מייבסקיהוא ממוקם בצד הנגדי ולאורך קצה החתך ולאורך המישור החיצוני.

1. באמצעות מבער גז או חותך פלזמה, יוצרים סימנים בצינורות חורים תוך התחשבות בכך שצינור הג'אמפר עלול לחדור אליהם.
2. המגשרים עצמם נחתכים מצינורות בקוטר קטן יותר 30-50 ס"מ.
3. הם חתוכים מפרופיל מתכת פלחים באותו אורך כמו מגשרי הצינורות. הם יותקנו כתומכים מתחת לצינורות החתך בצד הנגדי להתקנת אלמנט התמך.
4. חתוך מפח מתכת עובי 3-4 מ"מ פקקים בהתאם לצורת הצינור הראשי (עיגול או מלבן). שניים מהם נעשים חורים עבור הצימודים, שאליהם יחוברו מעגלי האספקה ​​וההחזרה של מערכת החימום באמצעות שסתומי סגירה.
5. קודם כל לסעיפים תקעים מרותכים.
6. האחרונים מרותכים סְחִיטָה.
7. בהפקה ריתוך של מגשרים עם קטעי צינור.
8. הם מחוברים מיד באמצעות ריתוך ו אלמנטים תומכים מפרופילי פלדה חתוכים.
9. זה מרותך ענף צינור להתקנת עגורן מייבסקי.
10. כל התפרים מנוקים עם מטחנה ודיסק השחזה.

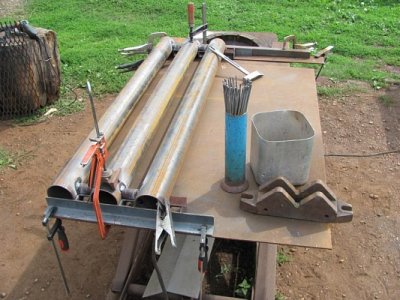

תהליך ההרכבה והריתוך מבוצע בצורה הטובה ביותר על משטח ישר, שעליו הם מונחים שניים או שלושה קוביות עץ (ניתן להחליף אותם בפרופילי פלדה: זוויתיים או תעלה). על המוטות מונחים קטעי הצינור במקביל זה לזה, תוך התחשבות במרחק בין הקטעים. ברגע שהמבנה מורכב בעזרת נעצים, ניתן להתחיל לרתך את כל התפרים, ולסובב את המכשיר כך שהריתוך יבוצע רק במישור האופקי.

באשר להתקנת אוגרי הרישומים. בהתאם למישור שאליו הם יחוברו, יש צורך לחשוב לעומק ו... מחברים. ישנן מספר אפשרויות נפוצות.

אם המכשיר אמור לנוח על בסיס רצפה, אז מתחתיו להתקין את הרגלייםאם הוא הולך להיות מחובר לקיר, אז השתמשו בקבינטים רגילים. סוֹגְרַיִם עם ווים מעוקלים למעלה.

לאחר הרכבת הרישום במלואו, יש לבדוק אותו עבור אטימות התפרלשם כך, אחד החיבורים נסגר באמצעות פקק הברגה, ומים נשפכים דרך השני. הריתוכים נבדקים. אם מתגלה דליפה, האזור הפגום מרותך שוב ומנוקה. לאחר ביצוע כל הפעולות, המכשיר נצבע.

ייצור של סרפנטין לִרְשׁוֹם הרבה יותר קלראשית, כיפופים הם חלקים מוכנים מהמפעל שנבחרו לפי קוטר חתך הצינורשנית, הם מרותכים יחד באותו אופן כמו עם הצינור.

קודם כל הם מתחברים שני ענפים זה בין זה. החיבור בצורת C שנוצר מחובר בטור עם קצוות של שני צינורות, ומאחד אותם למבנה אחד. ב שני קצוות חופשיים אוגרי רישומים מותקנים תקעים, שבו קדחנו מראש חורים והחיבורים מרותכים.

סרטון שימושי

צפו בסרטון שמראה כיצד לרתך אוגר חימום במו ידיכם.

חישוב כמות

אוגרים הם התקנים שבהם הנתונים נעים. כמות משמעותית של נוזל קירור, כי הם עשויים מצינורות קוטר גדול, בנוסף הוא כולל מספר חלקים. כדי לחמם כמות מים כה גדולה, תזדקקו לדוד חימום חזק. וזה לא רק צריכת דלק ניכרת, אלא גם ממדים ניכרים של ציוד החימום עצמו.

לכן, יש לחשב את מערכת החימום, הכוללת אוגרי חשמל, במדויק תוך התחשבות החום הנצרך על ידי המקום.

כבר קיימים ערכים טבלאיים מוכנים של היחס בין גדלי צינורות הפלדה להעברת החום שלהם. זה מפשט את חישוב מספר המכשירים.

ניתן גם לחשב את מעבר החום באמצעות הנוסחה: Q =π dlk(Tr - To), כאשר:

• ד - קוטר הצינור;
• l הוא אורכו;
• k הוא מעבר החום השווה ל-11.63 וואט/מ"ר;
• Tr - טמפרטורת החדר;
• ל - טמפרטורת נוזל הקירור.

על סמך החישובים שנעשו הם בוחרים אורך האוגר, מספר המקטעים בו ומספר המכשירים עצמם.
