איכות החימום תלויה בכך ישירות! מחליף חום לחימום בעצמך

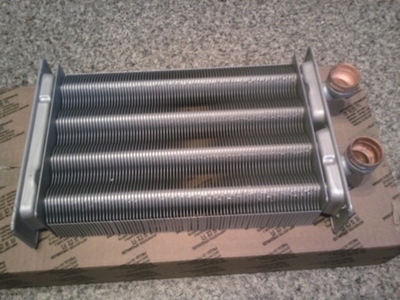

מחליף החום הוא מרכיב חשוב במערכת החימום, אשר מעביר אנרגיה תרמית מהגנרטור לנוזל הקירור.

מחושבת אפשרות מתאימה להכנת המכשיר בעצמך בהתבסס על אלמנטים עיצוביים.

במערכות חימום, ישנם מכשירים הפועלים עם עיצובים של דוודים הפועלים על גז, דלק מוצק וחשמל.

מכשיר מחליף חום למערכות חימום

המכשיר נועד להעביר חום מיסוד אחד למשנהו. את תפקיד מקור החום ונשא החום ממלאים נוזלים, גזים או קיטור שונים.

סביבות לא יציבות מופרדות על ידי חומר בעל מוליכות תרמית מתאימה.

דוגמה פשוטה למחליף חום היא רדיאטורים לחדר, שבו מקור החום הוא מים במערכת החימום, והמדיום המחומם הוא האוויר בחדר.

חומר ההפרדה הוא המתכת שממנה עשוי הרדיאטור. חומר הביניים המשמש בבנייה הוא חייב להיות בעל רמת מוליכות תרמית גבוהה.

אפשרות טובה לתכנון מחליף חום תהיה להשתמש נְחוֹשֶׁת יסודות. לנחושת יש ערך גבוה יותר 7.5 פעמים מוליכות תרמית מאשר פְּלָדָה. פּלָסטִי מוצרים מוליכים חום פי מאתיים גרוע יותר מפלדה. השוואה תחת אותם תנאים 1.7 מטר נְחוֹשֶׁת, 12 מטר פלדה ו אלפיים מטרים צינור פלסטיק יעביר את אותה כמות חום.

איך לעשות זאת בעצמך

ישנם מספר סוגים של מחליפי חום, שלכל אחד מהם טכנולוגיית ייצור מיוחדת.

ייצור בשיטת "צינור בתוך צינור", מאפייני חיבור, תרשים

המכשיר פועל על פי העיקרון הפשוט הבא: נוזל חם עובר דרך צינור בקוטר קטן, חום מועבר למים דרך דפנות הצינור, אשר ממוקם בחללים של צינור גדול יותר. בדרך זו, אנרגיה תרמית מועברת ונוזלים בעלי אופי הטרוגני, כגון שמן ומים, אינם מתערבבים. יחידה מסוג זה קלה לייצור ולתפעול.

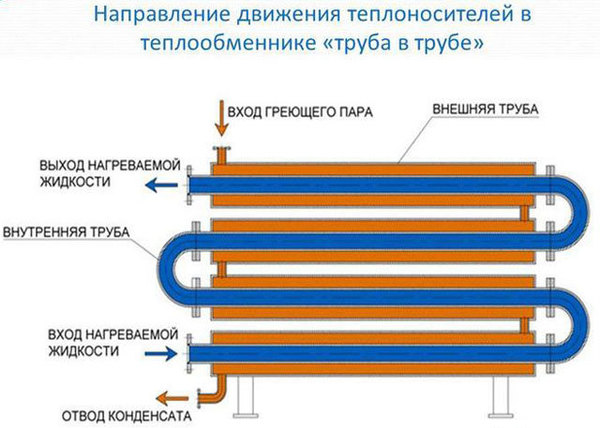

תמונה 1. תרשים של מחליף חום מסוג "צינור בתוך צינור". כיוון התנועה של נוזל הקירור מצוין.

כלים וחומרים

• שני צינורות נחושת באורך שני מטרים בקטרים ​​שונים - 102 מ"מ ו-57 מ"מ;
• שני חולצות טי עם זוויות של 90 מעלות, הקוטר חייב להיות שווה לקוטר הצינור הגדול יותר;
• שני חתיכות צינור קצרות המתאימים לגודל הטי;
• ריתוך חשמלי או גז, גם מלחם חזק עם הלחמה נחושת יעשה את העבודה;
• מטחנה, דיסק חיתוך;
• רוּלֶטָה.

תהליך הייצור

1. על פרופיל צינור בקוטר גדול יותר משני הצדדים הטי מרותך, אשר יש למקם על צידו כך שניתן יהיה להכניס לתוכו צינור קטן יותר.

2. לאחר שהמוצר בקוטר הקטן יותר נכנס ל-T, מרותכים מהקצוות.
3. לקצוות החופשיים של ה-T-s צינורות מרותכים, אשר נועדו לאספקה ​​ופריקת נוזל חימום.

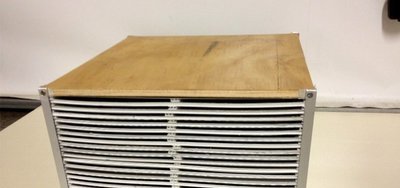

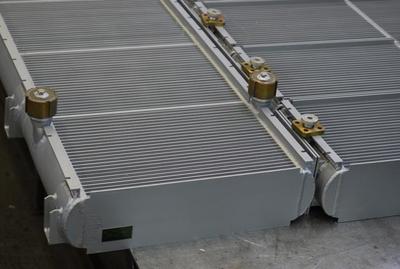

לוחית אוויר

הִסתַגְלוּת מותקן במערכת חימום גז. עקרון הפעולה הוא העברת אנרגיה תרמית מנוזל קירור גזי למבנה לוח גלי אשר יחמם את הנוזל בצנרת.

מכשיר מסוג זה מתאים גם להעברת חום מנוזל אחד לאחר.

כלים וחומרים

• ציוד ריתוך;
• בולגרית;
• שתי יריעות נירוסטה (גליות), עובי 4 מ"מ;
• גיליון אחד נירוסטה שטוחה, עובי 4 מ"מ;
• אלקטרודות.

הזמנת עבודה

1. יריעת הפלדה הגלית נחתכת לריבועים שווים בעלי צדדים 30 ס"מ. עבור העיצוב תצטרכו: 31 מרובע.
2. חותכים רצועות מגיליון שטוח של נירוסטה. רוחב 1 ס"מ, אורך 30 ס"מ. האורך הכולל של החלקים צריך להיות 18 מטרים זה יסתדר 60 יחידות

1. רתכו את ריבועי החומר הגלי יחד באמצעות רצועה 1 ס"מהחיבור עובר דרך שתי צלעות נגדיות של ריבועים, הקטעים ממוקמים בניצב זה לזה.

2. במקרה אחד, בעל צורת קובייה, זה צריך להיות 15 חלקים, אשר פונים לאותו כיוון ו 15 לאחר.

   בשל המשטח הגלי, ישנה העברה יעילה של חום מנשא אחד לאחר ללא תזוזה הדדית של נושאי חום שונים או הומוגניים.

3. במקרים בהם חום יועבר באמצעות נוזל קירור, מומלץ לרתך את הסעפת. עדיף לייצר את המפלג מפלדת אל-חלד. לשם כך, תצטרכו לחתוך מלבנים מלוח פלדה באמצעות מטחנה. 30x30 ס"מ (2 יחידות) ו 30x3 ס"מ — 8 חתיכות. מקבוצה כזו של חלקים הוא בנוי שני אספנים בעל מראה של מכסה קופסה מרובע.
4. צרו חור בסעפת עבור צינור, שישמש כחיבור לצינור החימום.
5. החור בסעפת נעשה קרוב יותר לאחת הפינות. בעת הרכבתו על מחליף החום, מיקום צינור הכניסה צריך להיות בתחתית היחידה, צינור היציאה תמיד ממוקם בחלק העליון.

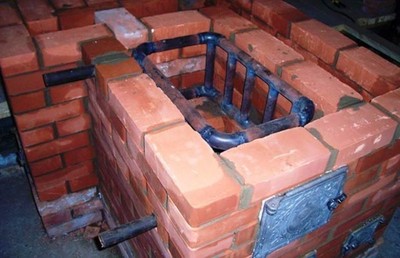

מחליף חום מים לתנור

תנור עצים טיפוסי מסוגל לחמם בית שלם, אם הוא מחובר למערכת חימום מבוססת מים.

כלים וחומרים

• צינור פלדה מטר, קוטר 32.5 סנטימטרים;
• צינור ברזל - 6 מטרים, קוטר 5.7 ס"מ;
• יריעת פלדה 4 מ"מ עוֹבִי;
• מכונת ריתוך;
• מבער חיתוך גז.

הזמנת עבודה

1. קטע צינור באורך מטר בקוטר 32.5 ס"מ הניחו אותו אופקית על יריעת פלדה וסמנו אותו בעזרת טוש.
2. חותכים חור בגודל הנדרש בעזרת חותך גז. חותכים עיגול זהה שני באמצעות מודל עיגול המתכת.
3. חתוך בדיסקים ממתכת חמישה חורים בכל אחד עם קוטר 5.7 סנטימטרים. החורים צריכים להיות מרווחים באופן שווה זה מזה, הן מהמרכז והן מקצה המשטח. רתכו את הדיסקים לגליל הצינור ונסו לוודא שהחורים מקבילים.
4. מוּצָר 5.7 מ"מ לחתוך לחתיכות באמצעות מטחנה מטר אחד כל אחדזה יידרש חמישה מקטעים.

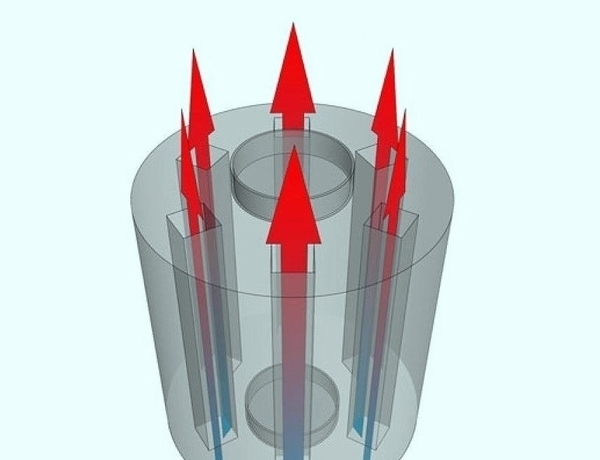

תמונה 2. סכימה של מחליף חום מים לתנור. זהו גליל עם צינורות בקוטר קטן יותר בפנים.

1. כל חלק מהצינור מורכב בחור, יש צורך שהצינורות יתארכו מעבר לחורים. במילימטר אחדהמכשיר מרותך באמצעות ריתוך חשמלי. כתוצאה מכך, יש לקבל מבנה בצורת גליל מתכת, שבתוכו ממוקמים צינורות קטנים יותר. אוויר חם ועשן יזרמו דרך צינור זה, הצינורות יתחממו ובהתאם יחממו את נוזל הקירור שבפנים.
2. כדי לאפשר לנוזל לזרום בתוך מערכת המתכת בתחתית ובחלק העליון עוקב ריתוך חלקים קטנים צינורות. מים קרים יסופקו דרך צינור המסתעף בתחתית היחידה, ויופנו למנגנון החימום דרך צינור המסתעף העליון.

כיצד לחשב כוח תרמי

אם נבחר למלרי מחליף חום, יש לקחת בחשבון את העובדות הבאות:

• איזה כוח נדרש מהמכשיר;
• סוג הבנייה;
• איכות החומרים.

חישוב ההספק מתבצע לפי הנוסחה הבאה:

P = 1.16 x ∆T / (tx V), איפה

ר — ההספק הנדרש;

1.16 — קבוע שנבחר במיוחד;

ΔT — הפרש טמפרטורה;

ט - זמן;

ו - נפח.

פרודוקטיביות המערכת תלוי בזרם של המדיה הפועלת בשני המעגליםהמודל המתאים להרכבה נקבע תוך התחשבות בנפח החדר שיש לחמם. ככל שהשטח גדול יותר, כך יידרשו יותר חומרים.

כיצד לחבר מחליף חום ביתי

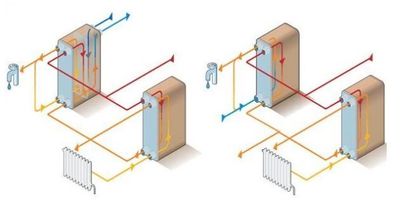

יֵשׁ 3 תוכניות חיבור בסיסיות מחליפי חום - מקבילים חד-שלביים, מעורבים דו-שלביים ורציפים:

• סוג מקביל הפשוט והאמין ביותר, מכיוון שהמים מחוממים ישירות במכשיר. מחליף החום מותקן במקביל לצינור החימום.
• תוכנית דו-שלבית נועד להפחית את צריכת נוזל הקירור. זה מאפשר להשתמש באנרגיה התרמית של מי החוזר במערכת החימום.

סרטון שימושי

צפו בסרטון, המסביר את המבנה ועקרונות הפעולה של מחליף חום.

יתרונות וחסרונות

מחליף חום DIY לחימום, קל לייצור, מתאים לכל סוגי נוזלי הקירור, קל לניקוימהירות תנועת הנוזלים מווסתת בקלות על ידי בחירה נכונה של גדלי צינורות. הדבר היחיד מִינוּס — עלות גבוהה חומרי בניין מנחושת.
