הדרך הטובה ביותר לחמם בית היא באמצעות רדיאטורים דו-מתכתיים: עם הקלות של האלומיניום והעמידות של הפלדה.

רדיאטורים לחימום מעבירים את נוזל הקירור לתוכם, ומעבירים את האנרגיה שלו לסביבה. אלו מהם, שגופם אינו אחיד בעוביו - עשויים משתי סגסוגות, הם נקראים בי-מתכתיים.

מאפייני החומר המשולב נקבעים על ידי התכונות הטובות ביותר של החומרים מהם הוא מורכב.

הודות לשכבת האלומיניום, המכשיר הדו-מתכתי פולט חום היטב, הוא קומפקטי וקל משקל. הוא חייב את עמידותו ומגוון היישומים הרחב שלו לרכיב הפלדה.

עקרון הפעולה, יתרונות ומגבלות

חימום מים ברדיאטורים נחשב מסורתירכיבים עיקריים של המערכת:

• לִשְׁאוֹב (אם נבחרה תנועת לחץ מים);
• מחולל חום (דוד מים חמים);
• דוד מים קיבולי (ייצוב טמפרטורת הנוזל);
• צינורות (מבודדים תרמית, אם אובדן חום לאורך המסלול אינו רצוי);
• שסתומי סגירה ובקרה (שסתומים תרמוסטטיים, שסתום איזון, ווסת לחץ דיפרנציאלי וכו');
• מכשירי מדידה (מדדי לחץ, מדחומים, אביזרים);
• גופי חימום - סוללות.

פלדה, ברזל יצוק, אלומיניום — חומרים מסורתיים לסוללות. רדיאטור דו-מתכתי מורכב מצינורות פלדה המוליכים את נוזל הקירור בתוכם, ומגוף אלומיניום המעביר חום לחדר באמצעות הסעה וקרינה.

מהם היתרונות והחסרונות של המכשירים, המחירים שלהם

באופן כללי, המכשיר מצויד ב יתרונות אופייניים למבני פלדה ואלומיניום:

1. הגוף פולט חום היטב, בשל המוליכות התרמית הגבוהה של הקירות (בניגוד לרדיאטור מברזל יצוק).
2. עם צריכת מתכת נמוכה חוזק המכשיר מספיק כדי לעמוד בלחץ הידרוסטטי גבוה נושאת חום ברשת, זעזועים הידראוליים סבירים (עקב ליבת הפלדה).
3. הרדיאטור אינו דורש שליטה כה קפדנית על חומציות המים, כמו אלומיניום (pH 7-8): המתכת שבאה במגע עם נוזל הקירור עמידה יותר בפני קורוזיה.
4. בימטאל עמיד בפני שחיקה, בעל חוזק פגיעה.

1. נפח נוזל החימום ברדיאטור קטן - פי 2-3 פחות, מאשר באלומיניום. זה מאפשר לך לשנות במהירות את הטמפרטורה בחדר.
2. סוללות בי-מטאליות בולטים בזכות העיצוב המודרני שלהם, היכולת לבחור את התצורה הרצויה.
3. רדיאטורים דו-מתכתיים שונים מרדיאטורים מברזל יצוק קלות ניקוי משטחים, משקל נמוך, קומפקטיות וקלות התקנה.

עלות גבוהה — חיסרון בולט של היחידה הבי-מתכתית. היא פועלת 12-20% עולה על מחירם של מכשירי אלומיניום. חלק אחד של רדיאטור מתוצרת רוסיה עולה 400-800 רופי הודי., איטלקי - 700-900 רופי הודי., סיני - החל מ-300 רופי

מדדי ביצועים לפיהם מחליף החום מפלדה-אלומיניום נחות מאחרים:

1. מִשׁטָח לא איזותרמי.
2. יש צורך לטהר ולהכין מים יסודי יותר מאשר עבור מוצרי ברזל יצוק.
3. בהשוואה לפלדה, דו-מתכת מהירות תגובה נמוכה יותר לשינויי טמפרטורה, פחות קרינת חום — לטובת הסעה.

הֶתקֵן

מאפייני ביצועים עיקריים של הרדיאטור נקבעים על פי עיצובו ועובי דופןו.

הצינורות (שני קולטים אופקיים המחוברים על ידי קולט אנכי אחד) ממולאים בסגסוגת אלומיניום תחת לחץ בסדנה מיוחדת. כך נוצר מוצר מונוליטי מחומר רב שכבתי.: מסגרת פלדה בתוך גוף אלומיניום.

השכבה החיצונית מקבלת צורה מורכבת במהלך תהליך היציקה. — בצורת מערכת צלעות מפותחת. המכשיר רוכש משטח גדול לפיזור חום. ככל ששטח המגע בין הסוללה לאוויר גדול יותר, כך המכשיר יפלוט יותר חום.

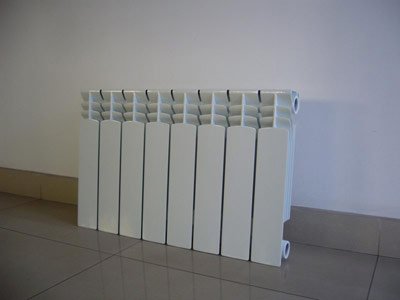

תמונה 1. רדיאטור דו-מתכתי מונוליטי. המוצר הוא מבנה מקשה אחת.

רדיאטור חצי מתכתי

התקנים בי-מתכתיים שבהם תעלות הקירור האופקיות עשויות מסגסוגת אלומיניום נקראים חצי בי-מתכתיים. תכונה זו מעניקה ליחידה כמה חסרונות. רדיאטורים מאלומיניום:

• רגישות לחומציות המים;
• שחיקה של קולטים אופקיים תכלילים מכניים;
• שחרור מימן במגע עם מים — הגורם למלכודות אוויר, אשר מפחיתות את יעילות החימום;
• אי-קבילות לשימוש בבית עם חימום מרכזי (בשל נוכחות תוספים בנוזל הקירור).

בעלי בתים עם מקור חום אישי, עם מים ללא זיהומים וחומציות pH 7-8 הם לא נשארים במחירי הפסד ומעריכים סוללות חצי מתכתיות בגלל משקלן הקל.

מונוליטי או חתך

המידות וההספק של מחליף חום המים מצוינים על ידי היצרן אם מוצריו הם רדיאטורים מונוליטיים. מבנים מקשה אחת מחזיקים מעמד זמן רב יותר, לעמוד בלחץ הידרוסטטי גדול יותר.

ייצור מקטעים בודדים מספק לקונה את האפשרות לבחור את הכמות הנדרשת. החלקים מחוברים זה לזה באמצעות פטמות פלדה בתנאי מפעל. החיבורים אטומים באטמים עשויים גומי עמיד בחום שיכול לעמוד בטמפרטורות. עד 200 מעלות צלזיוס.

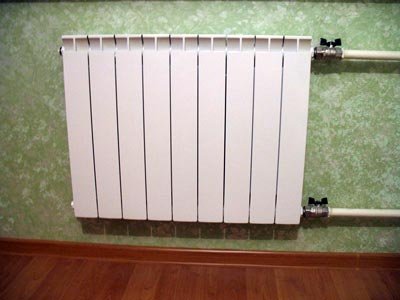

תמונה 2. רדיאטור דו-מתכתי. המכשיר מורכב מחלקים נפרדים, ניתן להוסיף או להסיר אותם.

רדיאטורים סקציונליים פחות עמידים עקב מספר החיבורים המוגבר, דורשים מצב פעולה עדין יותר. מבחינת הספק, התקנים מונוליתיים וחתכיים שווים.

גורמים לחימום לא אחיד

אחד המאפיינים של רדיאטור הוא מידת האחידות של פיזור הטמפרטורה על פני שטח משטח חילופי החום. הסיבה לאי-איזותרמיות טמונה בתכנון הרדיאטור, בהטרוגניות של החומר מבחינת עובי:

1. צלעות המארז ארוכות למדי. החלקים של הצלעות הרחוקות מהקולט קרים משמעותית יותר מנוזלי הקירור.
2. המגע בין מסגרת הפלדה לסנפירי האלומיניום אינו מושלם מראש, ונחלש במהלך הפעולה. במוצרים מתוצרת חוץ, הביצועים התרמיים הראשוניים פוחתים עם הזמן בלא יותר מ- 2-3%.
3. יעילות העברת החום של החלקים האמצעיים והחיצוניים שונה. ככל שהרדיאטור קצר יותר, כך הבדל זה קטן יותר.

כיצד לבחור סוללת חימום בי-מטאלית

בחירת מכשירי חימום לחימום מים נקבע על ידי מספר פרמטרים:

1. סוג מערכת (לחץ או ללא לחץ);
2. לחצי עבודה ובדיקה;
3. נוזל קירור;
4. קיבולת דוד חימום;
5. תכנון היגייני של מחליף החום;
6. מיקום הסוללה בחדר;
7. יכולות כלכליות והעדפות אסתטיות של הקונה.

רדיאטורים דו-מתכתיים, כמו רדיאטורים מפלדה, מתאימים להעברת מים המועברים דרך צינורות על ידי משאבה. במערכות חימום עם סירקולציה טבעית של נוזל הקירור, עבודת ליבת הפלדה קצרת מועד. זרימת הכבידה ומיכל ההתפשטות הפתוח תורמים לרוויה של נוזל הקירור בחמצן, מה שגורם לקורוזיה של המתכת.

באירופה לחץ הבדיקה עולה על לחץ העבודה ב-30%. ברוסיה המערכת נבדקת במצב חמור יותר, ועולה על פרמטרי ההפעלה ב-60%. פער כזה יכול להיות בעל השפעה שלילית על רדיאטורים מיובאים מפלדה-אלומיניום אם הם לא יותאמו לתנאי הרגולציה הרוסיים.

האם זה מקובל? מגע ליבת הפלדה עם מים מרשת החימום המרכזית, או עם מים מועשרים בתוספי נוזל לקיפאון, היצרן מדווח בגיליון הנתונים הטכני, המלצות יישום. טווח ערכי החומציות המותר מצוין גם כן (לדוגמה, 7-9.5).

קיבולת המערכת עם מחליפי החום שנבחרו חייבת להתאים לקיבולת דוד החימום. בחישובים ראשוניים, הקיבולת הנפחית הספציפית של מערכת החימום נלקחת כ 15 ליטר / 1 קילוואט.

נפח המערכת מורכב מהקיבולות הבאות:

• דוד מים חמים;
• מיכל התפשטות;
• צינורות (אספקה, פריקה);
• מכשירי חימום.

קיבולת צינורות החום מחושבת על ידי הכפלת אורכם בשטח החתך של הצינור.נפח מחליף החום מצוין בגיליון הנתונים הטכניים. על ידי חלוקת הנפח הכולל (ליטר) ב-15 (ליטר/קילוואט) לקבל תפוקת חום מחושבת משוערת של דוד המים. (לדוגמה, עבור 600 ליטר - 40 קילוואט).

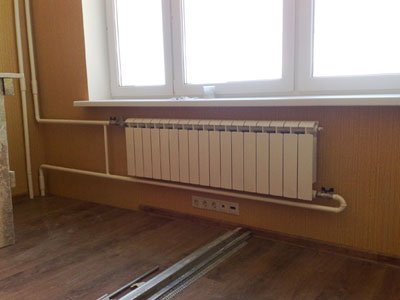

מידותיו של רדיאטור דו-מתכתי תלויות בגודל הנישה שהוקצתה להתקנתו.. פַּעַר בין תחתית הסוללה לרצפה, מותר מרווח של לפחות 6 ס"מ, אל הקיר לא יכול להשאיר פחות 3 ס"מ.

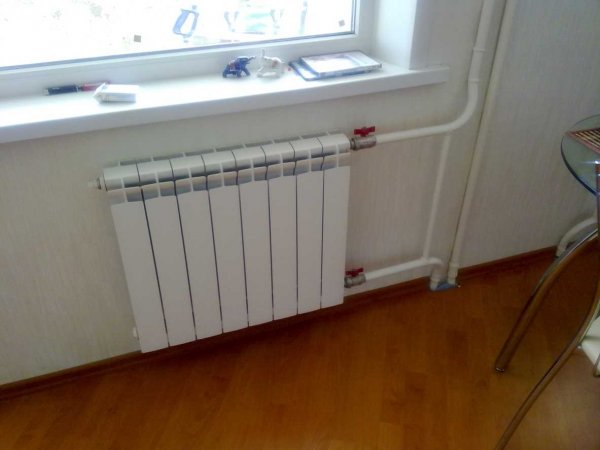

מיקום מכשיר החימום יוצר וילון תרמי מתחת לחלון על נתיב האוויר החיצוני, מונע התעבות על הזכוכית, קרח. במקום זה, הרדיאטור יעיל אם אורכו הוא רוחב 0.5-0.75 פתיחת חלון. עד אדן החלון לַעֲזוֹב לא פחות מ-10 ס"מ.

עיצוב לקוני הוא מאפיין ייחודי של גופי חימום עשויים אלומיניום. יצרנים זרים מספקים את האפשרות לבחור את צבע הציפוי. בנוסף למכשירים לבנים כשלג, דגמים בצבעי קרם, אפור ושחור מבוקשים.

חישוב מספר הסעיפים

מטרת חימום הבניין היאלפצות על אובדן חום ולשמור על טמפרטורת האוויר בתוך הבית ברמה נתונה.

בעלי דיור פרטי סומכים על מומחה לחישוב מספר הסעיפים. יש גם נוסחה פשוטה. ככלל, אובדן החום של בית מבודד היטב לא יעלה על 75 וואט/מטר² ? מעלות צלזיוס).

על ידי הכפלת נתון זה בשטח החדר וחלוקתו בתפוקת החום של קטע הרדיאטור, תקבלו מספר משוער של קטעים. לְדוּגמָה:

• שטח חדר בבית עם חימום אוטונומי 20 מטר²;
• תפוקת החום של החלק של הדגם הנבחר 120 וואט;
• מספר משוער של מקטעים - 20 × 75 / 120 = 13.

בניין דירות בדרך כלל מפסיד לא יותר מ-100 וואט / (מ"ר² ? מעלות צלזיוס)לאחר מכן, עבור 20 מטר יידרשו חדרים 20 x 100 / 120 = 17 חלקים מאותו דגם.

עובי של חלק אחד - מ-8 עד 10 ס"מ, קיבולת — 0.2-0.3 ליטר, העברת חום - 130-200 וואט, משקל - 1.2-2 ק"ג (משקל חלק ברזל יצוק כ-8 ק"ג). מספר המקטעים המרבי משתנה בהתאם לדגם: מ-6 עד 20.

רדיאטורים דו-מתכתיים הטובים ביותר

מותגים פופולריים רדיאטורים דו-מתכתיים:

• אטלנט, גלובל, רויאל תרמו (איטליה);

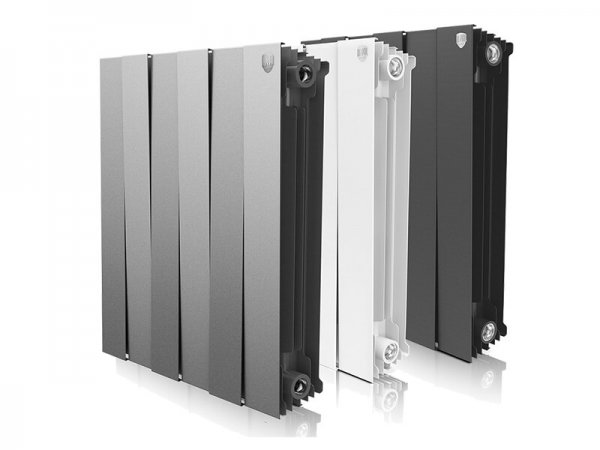

תמונה 3. רדיאטורים דו-מתכתיים בשחור ולבן של היצרן Royal Thermo. המוצרים עשויים בסגנון מעצבים מקורי.

• ריפר, האלסן, אואזיס RU (רוסיה);
• גרמניום (סין).

לרדיאטורים מקומיים משני מתכות יש אינדיקטורים טכניים וכלכליים נמוכים יותר מאשר לרדיאטורים מיובאים. הסיבה היא פגמים בתכנון של המכשיר, טכנולוגיות ייצור מיושנות וציוד.

סרטון שימושי

צפו בסרטון כדי ללמוד כיצד לבחור את רדיאטור החימום הבי-מתכתי הנכון.

אפקט עם נוחות

עם מסה של חלקים פי 2-4 פחות מברזל יצוק רדיאטור דו-מתכתי ייתן 7-20% יותר חום (1500-1700 וואט)מקדם העברת חום מוגבר מוכר כתכונה של דיור חסכוני באנרגיה.

יתרון חשוב של רדיאטורים עם מספר רב של סנפירים הוא טמפרטורת גוף נמוכה (40-45 מעלות צלזיוס). החימום מתבצע במצב עדין למיקרו-אקלים ובטוח לתושבי הבית.

עלות סוללות בי-מטאליות הופך את השימוש בו בבית פרטי ללא מעשי, במקומות בהם אין תוספים למים, הלחץ ברשת נמוך.

אבל, כשמגיעים לבית כפרי לסוף השבוע, בי-מטאל יצטרך לחמם נפח נוזל קירור קטן משמעותית מאשר אלומיניום, ברזל יצוק. עם חימום תקופתי. אינרציה נמוכה של המערכת חימום זה רווחי.
