זול, מהיר וקל: פריסת תנור לבנים 3 על 3, איך לבנות את המכשיר

האפשרות הטובה ביותר לחימום בית קיץ קטן - תנור לבנים 3x3. בשל גודל המכשיר, עלותו נמוכה, והבנייה לא תארך זמן רב.

יחד עם זאת, המאפיינים העיקריים נשמרים יתרונות של מבני לבנים: תפוקת חום גבוהה, חימום אחיד ומהיר, אמינות, עמידות.

אם תוציאו את האלמנטים שקשה לבצע, תוכלו לבצע את עבודות הבנייה בעצמכם, ללא כישורים מיוחדים.

אפשרויות תנור חימום 3 על 3 לבנים

האפשרות הפשוטה ביותר היא חימום מכשיר עם מערכת חלוקת גז ערוצית:

• בור האשפה מתקשר עם החדר בו מותקן המבנה.
• עצי הסקה נטענים לתוך תיבת האש, והם עוברים אל בור האפר דרך הסורג.
• גזים חמים משריפת דלק עולים דרך מערכת של תעלות אל הארובה, מחממים את גוף התנור.
• השסתומים משמשים לוויסות גובה הזרימה.
• ניקוי דלתות - להסרת פיח מהתעלות.

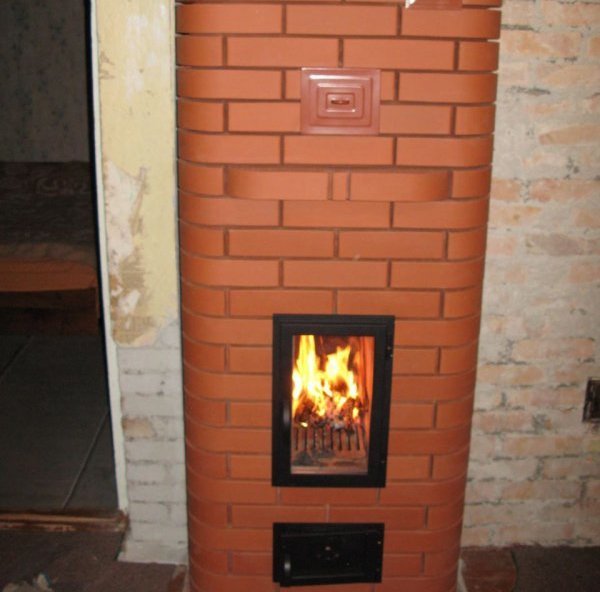

הוֹפָעָה תנורים ניתן לשפר, על ידי התקנת דלת אח שקופה במקום דלת תא אש מברזל יצוק, או על ידי שימוש בלבנים בצבעים שונים בבנייה.

אפשרות זולה וקלה ליישום — תנור מטבח עם מגן חימום תלת-ערוצי. עקרון הפעולה שלו זהה לזה של מבנה החימום, התוספת היא לוח ברזל יצוק המותקן ישירות מעל תא האש. המכשיר פועל בשני מצבים - קיץ וחורף.

הקיץ מופעל כאשר המפרק התחתון פתוח - החום נכנס ישירות לצינור. מצב זה הכרחי לא רק בעונה החמה, אלא גם במהלך בישול ארוך טווח (יותר משעתייםמידות התנור בבסיס לבנים 3x3.5 (760x880 מ"מ), גובה 22-32 שורות (1550—2500 מ"מ).

ניתן לבנות גם תנור לבנים קטן בגודל 3x3 לבית מרחץ עם שטח של חדר אדים. לא יותר מ-15 מטר². תא האש מופעל מחדר ההלבשה, מה שחוסך מקום בחדר האדים. אוויר חם מתא האש נע לאורך היקף תיבת המתכת לאבנים, ובא במגע ישיר עם האבנים דרך קשת החריץ.

בחירת מיקום

תנורי לבנים 3x3 מתאימים לחימום בתים בשטח של כ-30 מטר² (בדרך כלל זה שני חדריםחשוב למקם את המכשיר בצורה רציונלית כך שכל קירות הכיריים יפלטו חום לחדרים.

בעת בחירת מיקום למבנה, נלקחים בחשבון הדרישות הבאות:

• האפשרות לבנות בסיס נפרד, אם כי עבור חלק מתנורי הסאונה (ללא ציוד כבד) אין צורך ביסוד רציני;
• עמידה באמצעי בטיחות אש: מרחק מהקיר הקרוב ביותר — 150 מ"מ, לרהיטים ולפריטי פנים - לא פחות מ-40 ס"מ;
• היכולת לספק גישה לכל צידי התנור;
• מומלץ למקם את המבנה קרוב יותר לדלת הכניסה כדי להימנע מנשיאת עצי הסקה דרך הבית.

חומרים

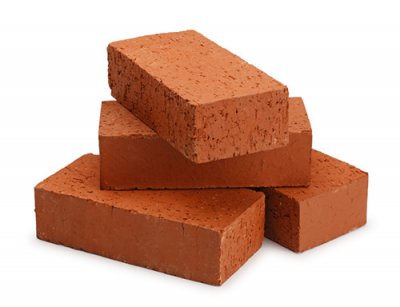

בעת הנחת גוף הכבשן, משתמשים בלבני קרמיקה מוצקות רגילות של המותג. M-150, M-175. עליו להיות נקי מסדקים, בעל צורה אחידה ולהיות צרוב באופן שווה.

לבני חימר אש משמשות להנחת תיבת האש. גודלן צריך להיות זהה לזה של תיבת הקרמיקה.

אין טעם לבנות את המבנה כולו מלבני חרסית אש. ראשית, זה יקר. שנית, בשל המוליכות התרמית הגבוהה שלו, גוף התנור יתחמם במהירות. מעל 100 מעלות, דבר שאינו בטוח ויגרום להצטברות אבק על הקירות.

מרכיב חשוב בבנייה אמינה הוא תמיסת חימר שהוכנה כראוי: חימר + חול + מים. הפרופורציות תלויות בסוג החימר הטבעי (שמן, רגיל, רזה) ומחושבות באופן אמפירי. אם יש יותר מדי חול, למבנה לא יהיה החוזק הדרוש - התפרים יקרסו. עודף חימר יגרום לשקיעת התנור ולסדקים בתפרים. מומלץ למתחילים לקנות תערובת חסינת אש מוכנה על מנת לחסוך זמן ומאמץ.

לבנייה תצטרכו:

• דלתות, בריחים, סורגים;
• צמר קאולין, חוט אסבסט;
• חול, חצץ, קירוי וחומרים אחרים ליסודות, בהתאם לסוגם.

ייתכן שתתעניין גם ב:

קטן אך שימושי ביותר: איך להכין בקלות תנור מתכת לבית הקיץ שלכם?

הגיע הזמן להפוך את החיים לנוחים יותר: בניית תנור לבנים קטן לבית קיץ במו ידיכם

החיים השניים של ביקס רפואי: איך להכין בית מעשנה

כְּלֵי עֲבוֹדָה

כדי לבנות תנור תצטרכו:

• כַּף;
• הַרחָבָה;
• פַּטִישׁ;
• קו אנך, רמה;
• מטחנה עם גלגל יהלום;
• מְשַׁפשֵׁף;
• לִגרוֹף;
• מיקסר (אביזר מקדחה).

הכנת היסודות לתנור 3x3

הלבנה שוקלת 4 ק"ג, ומטר מעוקב של בנייה, תוך התחשבות בפתרון - 1350 ק"גבעזרת נתונים אלה, תוכלו לחשב באופן עצמאי את משקל הכיריים שלכם.

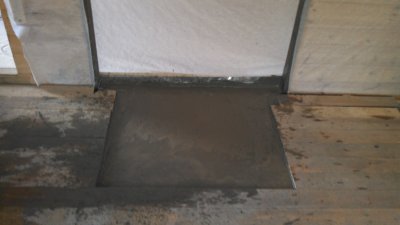

לשקילת מבנים עד 750 ק"ג בסיס שנבנה לפי התוכנית הבאה מספיק: טיט חרס - יריעת אסבסט - יריעת ברזל לקירוי.

עבור מבנים כבדים יותר, בונים יסודות נפרדים. יש צורך בפער בין בסיס התנור ליסודות הבית הקיימים. לא פחות מ-5 ס"מ.

הבסיס לכיריים רחב יותר מהבסיס עצמו 5-10 ס"מ מכל צד, עומק מתחת לגובה קיפאון הקרקע. כדי להגן מפני מי תהום, מונח חומר איטום: יריעת קירוי.

סוגי יסודות תנור

• לְבֵנָה

בור נחפר לעומק לא פחות מ-50 ס"מ (בהתאם לרמת הקיפאון), מפולס.

בתחתית מניחים כרית חול וחצץ ודוחסים אותה. לאחר מכן יוצקים שכבה של לבנים שבורות/אבן כתושה/חצץ וממלאים אותה בטיט צמנט.

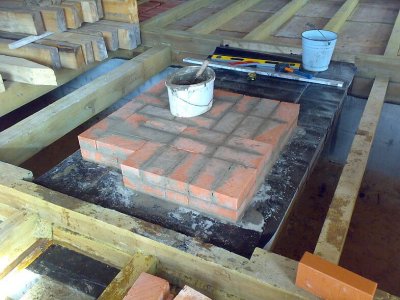

מספר שורות של לבנים מוצקות או אבן הריסות מונחות מעל עד לסימון כ-30 ס"מ מתחת לרצפה. הפלטפורמה העליונה מפולסת בטיט צמנט, אטומה לאטום ב 2-3 שכבות של יריעת קירוי.

• עמודים

דורש פחות חומרים ועבודות חפירה. אופטימלי לקרקעות חרסית וחרסית. לוח מונח על ארבעה כלונסאות, המשמש כתמיכה לתנור. מקדחים נקדחים לעומק הנדרש. 4 חורים בקוטר 200 מ"מ, הם נשפכים לתחתית 150 מ"מ אבן כתושה, נגחה. טפסות עשויות קירוי מוכנסות, החורים ממולאים בבטון. הכלונסאות מתייבשים ב 10 ימים. ניתן להשתמש בלוח בטון מזוין מוכן בגודל הנדרש. 2-3 שכבות טלפת קירוי.

• בֵּטוֹן

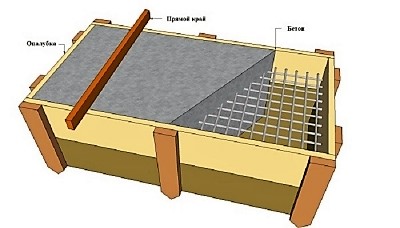

נחפר בור (כמו בור מלבנים), ומונחת כרית חול בתחתית. עובי 15 ס"מ, שפכו במים, נדחסו. לאחר מכן מגיעה שכבה של אבן כתושה בעובי 10 ס"מ טפסות עץ מותקנות סביב היקף הבור, ואיטום מונח פנימה 2-3 שכבות והתקנת מסגרת החיזוק.

חיזוק מתבצע לרוחב בעזרת מוטות בקוטר לא פחות מ-1 ס"מ עם צעד 10-15 ס"מ, החיזוק מהודק בחוט סריגה. הטפסות ממולאות בטיט עד לסימון. 15 ס"מ מתחת למפלס הרצפה.

התערובת מוכנה ביחס 1:3 (מלט: חול). לאחר שיסוד הבטון "התייצב", מניחים עליו איטום ונעשה עוד 2-4 שורות לבנים מבודדות חום עד לנקודת האפס של הרצפה המוגמרת.

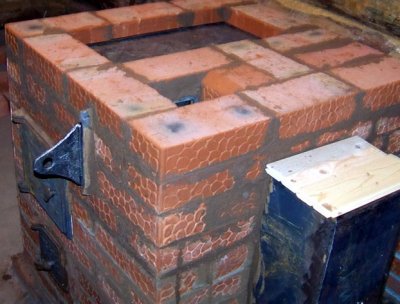

הזמנה, הנחת תנור לבנים שלב אחר שלב

כדוגמה, בואו ניקח בחשבון את הסדר של תנור מטבח פשוט עם כיריים ומגן חימום לשלושה ערוצים. כל הבנייה עשויה מלבני קרמיקה אדומות של המותג. M-175, אך מומלץ לרפד את תיבת האש בלבני חרסית אש.

פלטת ברזל יצוק משמשת למשטח הבישול - 720x290 מ"מ.

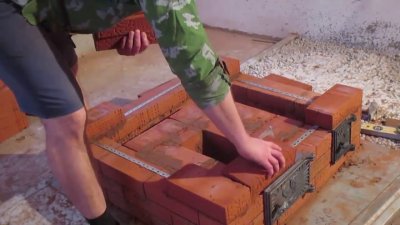

לבנים כמה דקות ספוגים במים כדי שלא "ימשכו" לחות מהתמיסה, כך שהתפרים יהיו דקים וחזקים יותר. העובי האופטימלי הוא לא יותר מ-3-5 מ"מניתן לשלוט בגודל התפר באמצעות פסי מתכת או עץ. עיבוד התפר מתבצע מבחוץ באמצעות מחבר. אין צורך להשרות את לבני החימר האש.

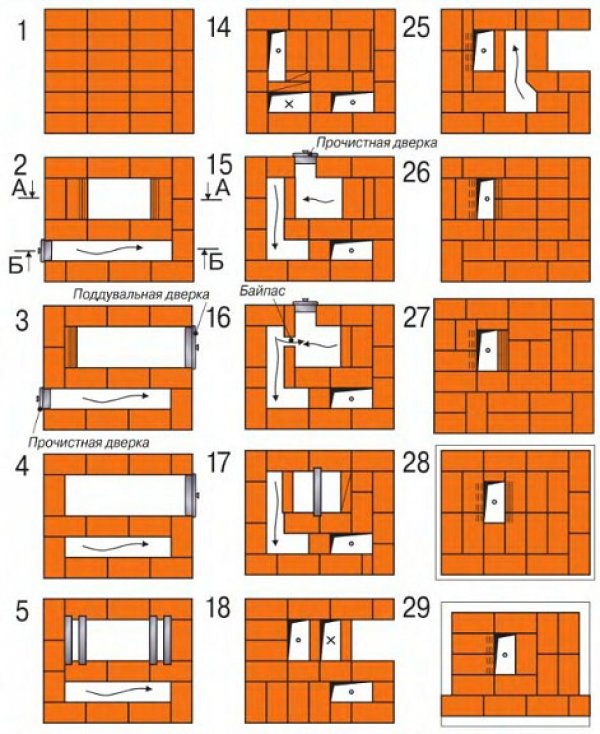

תמונה 1. אפשרות לסידור תנור לבנים 3 על 3. התרשים כולל 29 שורות, מיקום התקנת אלמנטים נוספים מצוין.

שורה אחת מונח בצורה מוצקה.

בשורה השנייה נוצרות תעלות אופקיות, מותקנות שתי דלתות ניקוי מברזל יצוק, כמו גם מפוח עם דלת 130x130 מ"מ.

ברביעי — התעלה האופקית הראשונה חסומה, ובכך נוצרת תחילתן של שתי תעלות אנכיות ותעלה אחת יורדת. מותקנת סורג גודל 240x250 מ"מיש להרכיב כל רכיב מתכתי עם מרווחים כדי לאפשר התפשטות תרמית. 5 מ"מ ועטופים בחוט אסבסט. נוצרים פערים על ידי חיתוך חריצים בלבנים בעזרת מטחנה. יש להסיר/להחזיר את הסורג למקומו בקלות מבלי לפרק את התנור.

בשורה השישית מותקן מנחת העשן הראשונה, אשר כאשר היא פתוחה, מבטיח שהכיריים יפעלו במצב "קיץ" (לבישול ארוך טווח), ודלת תיבת האש מותקנת.

בשורה השמינית התעלות האנכיות הראשונה והשנייה מחוברות ומותקנת דלת ניקוי נוספת להסרת פיח מהתעלות.

בשורה ה-11 מותקן תנור מטבח. חריצים נחתכים בלבנים עבור פערים תרמיים כך שהתנור לא יוצר עומס על הלבנים בעת התרחבותו.

מהשורה ה-12 הנחת מגן חימום תלת-ערוצי עם פתחי אוורור אנכיים נמצאת בעיצומה.

בשורה ה-26 התעלות האנכיות השנייה והשלישית מחוברות, ו בגיל 28 חֲפִיפָה. בשורה ה-30 המפרק מותקן ומתחילים להיווצר הארובה.

בעיות אפשריות ופתרונותיהן

אפילו אומן מנוסה יכול לעשות טעויות בעת הנחת לבנים על גבי טיט. לכן, ראשית, לבצע בדיקת הנחה יבשה. זה יאפשר לכם ללמוד שוב בקפידה את רצף הפריסה ולוודא שיש מספיק חומרים מוכנים.

אם נעשית טעות במהלך העבודה עם המלט, יש להסיר את כל הלבנים שהונחו בצורה שגויה, לנקות אותן היטב ורק אז להניח אותן שוב. לא ניתן לעשות שימוש חוזר במלט חרס.

אי הקפדה על ציפוי הלבנים מובילה לסדקים במבנה. הנחת לבנים נכונה - כל לבנה נשענת על שתיים תחתונות, התפרים האנכיים בשורות אינם תואמים. טעות קטנה מותרת רק בעת פריסת האלמנטים הפנימיים של הכיריים.

יישום נכון של הפתרון — שכבה דקה על כל פני השטח של מצע הלבנים ללא חללים ריקים. הלבנה מונחת במקום הנבחר, מזיזה מעט ולוחצת בחוזקה. הלבנה הבאה מונחת על פי עיקרון דומה, אך התמיסה מורחת על המצע ועל הקת.

סרטון שימושי

צפו בסרטון, המדגים את יצירת פרויקט תנור לבנים בגודל 3 על 3, ומספק את הזמנתו.

תפעול המכשיר

לאחר הנחת המבנה, הוא מיובש. בקיץ, זה ייקח שבועיים. אם ההנחת בוצעה בתקופת הסתיו-חורף, התנור מחומם עם שבבים קטנים. 30 דקות פעם או פעמיים ביום. לאוורור נוסף, כל דלתות הפינוי והתפסים פתוחים (אם יורד גשם, הם לא נפתחים).

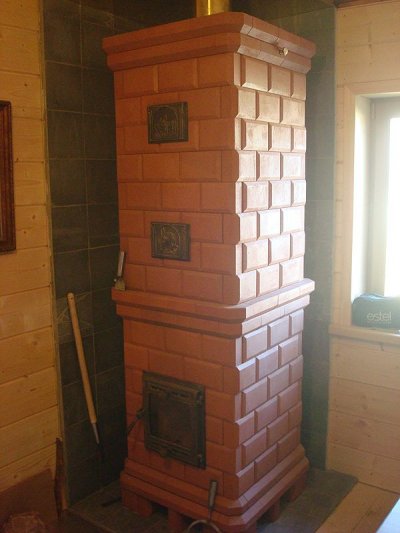

תמונה 2. תנור לבנים גמור בגודל 3 על 3. המכשיר מותקן ליד הקיר ובעל מידות קומפקטיות מאוד.

כאשר כתמי הלחות נעלמים מפני השטח והעיבוי מפסיק לרדת על אלמנטי המתכת, המבנה יבש. לאחר מכן, מתבצעת שריפת ניסיון - במשך מספר שעות הכיריים מחוממות בעוצמה מלאה עם טיוטה מקסימלית. אם אין סדקים בבנייה באזור תיבת האש (סדקים קטנים של קורי עכביש מקובלים), אז התנור מוכן לשימוש.

כתוצאה מכך, כל שלב הבנייה ייקח בממוצע חודש אחד:

• הכנת יסודות - 10 ימים;
• הנחת התנור והארובה - 1-2 ימים;
• ייבוש המבנה - 14-21 ימים, תלוי בעונת השנה.

לאחר תקופה זו, אם לא זוהו ליקויים, ניתן להתחיל לחמם את הכיריים בעוצמה מלאה.
