זה לא פחות חשוב מההזנה! החזרת מערכת החימום: מה זה?
אמינות וביצועים של מערכת החימום תלוי בפעולה יעילה של כל החלקים, כלול בו.
אלה כולליםדוד לחימום נוזל הקירור, רדיאטורים המחוברים אליו וזה לזה בצורה מסוימת, מיכל התפשטות, משאבת סירקולציה, שסתומי כיבוי ובקרה, צינור בקוטר הנדרש.
יְצִירָה יעילות גבוהה מערכות חימום אפשריות, הודות לידע וניסיון מיוחדים בתחום פעילות זה. צינור החזרה ממלא תפקיד חשוב בתהליך העבודה של חימום המקום.
תוֹכֶן
החזרה במערכת החימום, מה זה

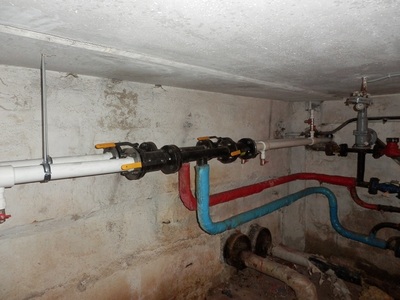

קו ההחזרה הוא חלק מצינור מעגל החימום, ביצוע העברת נוזל קירור מקורר, לאחר שהוא עובר דרך המערכת דרך הרדיאטורים המחוברים, אל תוך הדוד כדי להעלות את הטמפרטורה. נוזל הקירור הוא בעיקר מים, לפעמים נוזל לרדיאטור.

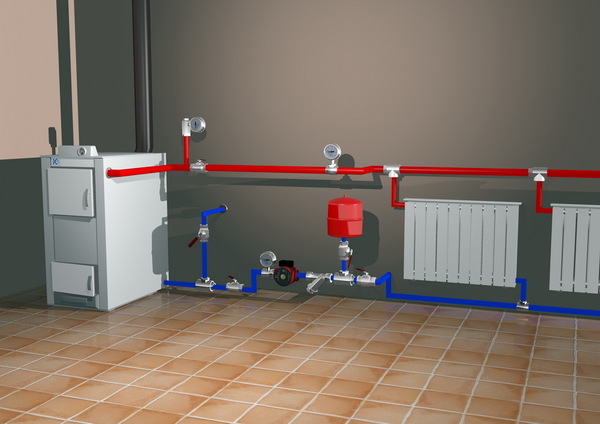

תמונה 1. תוכנית חימום באמצעות דוד דלק מוצק. קו החזרה מסומן בכחול.
סוגי מערכות חימום
עבור בניינים מרובי קומות, הוא משמש לעתים קרובות מערכת חלוקה ישירה בעלת צינור אחד. אין לו חלוקה ברורה של צינורות לאספקת נוזלים לרדיאטורים ולהחזרה, ולכן המעגל המלא מחולק באופן קונבנציונלי לשני חלקים שווים. צינור העלייה היוצא מהדוד נקרא אספקה, והצינורות היוצאים מהרדיאטור האחרון נקראים החזרה. יתרונות התוכנית הזו:
- חיסכון בזמן ובעלויות חומרים;
- נוחות ופשטות של עבודות ההתקנה;
- מראה אסתטי;
- היעדר צינור חזרה וסידור רציף של רדיאטורים (נוזל הקירור מסופק בראשון, אחר כך בשני, בשלישי וכן הלאה).
עבור מערכת בעלת צינור אחד, זה נפוץ חיווט אנכי עם קו מתאר אנכי ואספקת חום מלמעלה.
עם שני צינורות מערכת החיווט מרמזת על התקנה של שני מעגלים סגורים המחוברים במקביל, שאחד מהם מספק את תפקיד אספקת נוזל הקירור למכשיר החימום (רדיאטור), השני - תפקיד הסרתו (החזרתו).
רדיאטורים מחוברים בכמה דרכים:
- תחתון (או אוכף, בצורת מגל). מספק חיבור של אספקת מים והחזרה לחורי החיבור התחתונים של הרדיאטור. ברז מייבסקי ופקק מותקנים על החורים העליונים. משמש למערכות בהן צינורות מוסתרים מתחת לרצפה או לפנלים. מתאים לרדיאטורים מרובי חלקים, עם מספר קטן של חלקים, הפסדי חום מגיעים עד עד 15%.

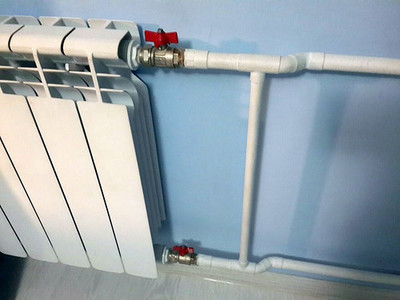

- שיטה לרוחב, פופולרי. הצינורות מחוברים לרדיאטור בצד אחד: אספקת נוזל הקירור היא דרך החלק העליון, החזרה היא דרך החלק התחתון. לא מתאים למכשירים עם מספר רב של חלקים.

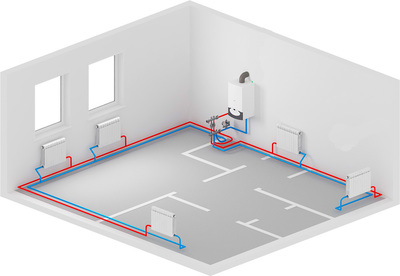

תמונה 2. מערכת חימום דו-צינורית עם חיבור צדדי. טמפרטורות האספקה וההחזרה מצוינות.
- אלכסון (או צלב רוחבי)) השיטה כוללת אספקת מים חמים מלמעלה, חיבור צינור ההחזרה מלמטה ומצד שני. מתאים לרדיאטורים בעלי מספר חלקים לא פחות מ-14 יחידות.
- האפשרות השלישית ארגון תוכנית החימום הוא שיטה היברידית, מבוסס על שימוש בו זמנית במערכות חד-צינוריות ושתי-צינורות. לדוגמה, ערכת האספנים מניחה אספקת נוזל קירור דרך צינור יחיד, חיווט נוסף באתר מתבצע על פי תוכנית אישית.
איך זה עובד, איך לשפר את הפרודוקטיביות
מעגל יחיד אינו מספק חימום אחיד של התקני חימום, תפוקת החום פוחתת ככל שהיא מתרחקת מהדוד (נוזל הקירור המסופק לרדיאטורים האחרונים קר יותר מאשר לראשונים). החיסרון של מערכת כזו הוא ערכים גבוהים של לחץ נוזל קירור.
הַפנָיָה. הביצועים של מערכת צינור יחיד משופרים אם יש משאבת סירקולציה או מעקפים, שנוצרו בכל קומה.
יתרונות אופציית שני הצינורות הַסָקָה:
- חימום מספר מספיק של מכשירים באופן שווה, ללא קשר למרחק שלהם ממקור החום;
- התאמת משטר הטמפרטורה או ביצוע תיקונים במכשיר בודד אינם משפיעים על פעולתם של אחרים.
פגמים:
- מורכבות דיאגרמת החיווט;
- עוצמת העבודה של ההתקנה והחיבור.
הבחירה האופטימלית לבנייה פרטית היא מערכת שני הצינורות היעילה ביותר, אשר נבחרת לעתים קרובות גם לחימום בתים יוקרתיים.
מומלץ להתקין מערכת דו-צינורית עם התקנת משאבת סירקולציה, מה שמאפשר שימוש בצינורות בקוטר קטן יותר.
לאחר מכן, על מנת להגן על מעגל הסירקולציה מפני סחיטה, מותקן שסתום בדיקה.
במהלך ההתקנה מערכות ללא משאבת סירקולציה הכלל נשמראספקה אפשרית אם יש שיפוע מהדוד או אליו. נוזל הקירור בטמפרטורה גבוהה יותר דרך האספקה (שיפוע מהדוד למכשיר החימום) נכנס לרדיאטור ומחמם אותו, ולאחר מכן יוצא דרך צינור ההחזרה (שיפוע מהרדיאטור לדוד), אך בטמפרטורה נמוכה יותר. בעלי מלאכה מנוסים נוטים לעתים קרובות להחליף את טבעת משאבת הסירקולציה במערכת מיקסרים תלת או ארבע כיוונים.
חָשׁוּב! עם סירקולציה טבעית, כל הצינור מהמגדל ועד לרדיאטורים לא אמור להיות ארוך מאוד.
מוזרויות
הפעלה ארוכת טווח של ציוד דוודים אפשרית עם מערכת צנרת שתוכננה כראוי, אשר מבטיח הפרש טמפרטורה מסוים בין הצינורות, הוצאה ואספקה של נוזל קירור.
תְשׁוּמַת לֵב! נוכחות של הבדל משמעותי בערכי הטמפרטורה היא הגורם להיווצרות תא בעירה עיבוי רב.
טיפות מים, במיוחד בשילוב עם התוצאה הסופית בעת שריפה עם פחמן חד-חמצני (במקרה של ציוד דלק מוצק), משחית במהירות את קירות התא, אטימות של אלמנט חשוב נשברת והדוד נכשל.
פתרון מקובל במצב זה הוא חיבור מכשיר חימום מים נוסף - דוּד. הוא מותקן ליד הדוד בצורה מיוחדת כך שנוזל הקירור, לאחר שעבר דרך כל התקני המערכת, ייכנס לתוכו, ואז לדוד.

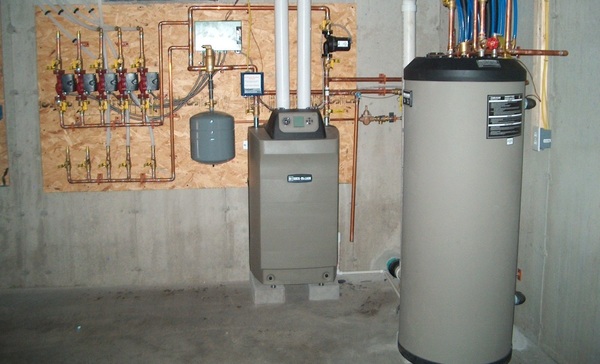

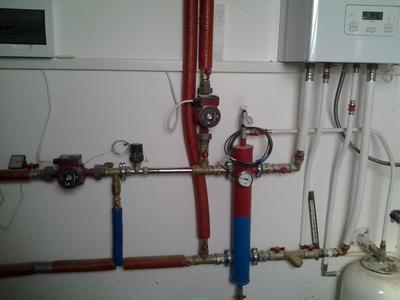

תמונה 3. מערכת חימום עם דוד לחימום מים. המכשיר מותקן ליד דוד הגז.
טבלת טמפרטורות בצנרת החימום
טמפרטורת חימום, כולל צינורות חזרה, תלוי ישירות בקריאות של מדחומים חיצונייםככל שהאוויר בחוץ קר יותר ומהירות הרוח גבוהה יותר, כך עלויות החימום גבוהות יותר.
פותחה טבלה סטנדרטית המשקפת ערכי טמפרטורה. בכניסה, האספקה והפלט של נושא החום במערכת החימום. האינדיקטורים המוצגים בטבלה מספקים תנאים נוחים לאדם במתחמי מגורים:
| לִפְסוֹעַ. חיצוני, °C | +8 | +5 | +1 | 0 | -1 | -2 | -5 | -10 | -15 | -20 | -25 | -30 | -35 |
| לִפְסוֹעַ. בכניסה | 42 | 47 | 53 | 55 | 56 | 58 | 62 | 69 | 76 | 83 | 90 | 97 | 104 |
| לִפְסוֹעַ. רדיאטורים | 40 | 44 | 50 | 51 | 52 | 54 | 57 | 64 | 70 | 76 | 82 | 88 | 94 |
| לִפְסוֹעַ. קווי החזרה | 34 | 37 | 41 | 42 | 43 | 44 | 46 | 50 | 54 | 58 | 62 | 67 | 69 |
חָשׁוּב! ההבדל בין טמפרטורות האספקה וההחזרה תלוי בכיוון זרימת נוזל הקירור. אם החיווט נמצא למעלה, תנודות סכום שלא עולה על 20°C, אם מלמטה - 30 מעלות צלזיוס.
נורמת לחץ
העברה יעילה ופיזור אחיד של נוזל הקירור, לביצועי המערכת כולה עם אובדן חום מינימלי אפשרי בלחץ עבודה רגיל בצנרת.
לחץ נוזל הקירור במערכת מחולק לפי אופן פעולה בסוגים:
- סטָטִי. כוח הפעולה של נוזל קירור נייח ליחידת שטח.
- דִינָמִי. כוח הפעולה במהלך תנועה.
- לחץ מקסימלי. מתאים לערך האופטימלי של לחץ נוזלי בצינורות ומסוגל לשמור על פעולת כל התקני החימום ברמה תקינה.
לְפִי לִגזוֹר המדד האופטימלי שווה ל 8-9.5 אטמוספרות, הפחתת לחץ עד 5-5.5 אטמוספרותלעיתים קרובות מוביל להפסקות חימום.
עבור כל בית ספציפי, מדד הלחץ הרגיל הוא אינדיבידואלי.וערכה מושפע מהגורמים הבאים:
- קיבולת מערכת השאיבה המספקת את נוזל הקירור;
- קוטר הצינור;
- מרחק המקום מציוד הדוד;
- בלאי של חלקים;
- לַחַץ.

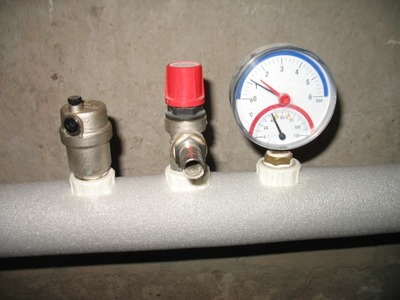

בקרת לחץ אפשרית מדי לחץ, מותקן ישירות לתוך הצינור.
למה קו ההחזרה לא עובד
ישנן בעיות רבות הקשורות לקו החזרה במערכת החימום.
מדכא את ההזנה
טמפרטורת המים בצינור ההחזרה נקבעת על ידי תכנון מערכת החימום ותואמת לערך בגרף הטמפרטורה, אושר על ידי ארגון השירות.
לעתים קרובות דיירי דירות נתקלים בבעיה כאשר צינור החזרה לוחץ על צינור האספקה.
סיבה נפוצה היא - מעבר נוזל קירור חם מקו האספקה למעגל החזרה דרך כל מיני חלקים (לדוגמה, מגשרים) של צינור אספקת המים החמים או האוורור. עם מכשיר בקרה אוטומטי, ככלל, מספיק להגדיר אותו נכון.
נוזל הקירור מתנקז בצורה גרועה
אם זרימת הנוזלים במעגל החימום מופרעת, המים בצינורות ההחזרה מתנקזים בצורה גרועה. ראשית, יש לבדוק את עמידת הספק משאבת הסירקולציה בדרישות. הסיבה עשויה להיות נסתרת. בדליפה בנאלית בצנרתהמצב של זרימה לקויה אופייני לבנייני דירות הממוקמים בקצה צינור החימום הראשי. עם ירידת לחץ לא מספקת.
הזרימה קרה, הצינורות סתומים
טמפרטורת החזרה נמוכה היא בעיה חמורה המונעת ממך לשמור על נוחות בחדר. סיבות החזרה הקרה:
- חיווט לא נכון הַסָקָה;
- בועת אוויר במערכת או במעלה העלייה;
- זרימה לא מספקת מים דרך הרשת;
- טמפרטורה נמוכה בצינורות תת-ימיים;
- מוּגדָל נפחי אובדן חום;
- חוסר יעילות של ציוד שאיבה, תוצאה: סירקולציה חלשה והפרש טמפרטורה לא מספק בין אספקת החום להחזרה;
- מוּפחָת לַחַץ;
- צינורות ורדיאטורים סתומים.
בַּקָשָׁה מנופי מייבסקי מאפשר לך לבטל מנעולי אוויר המונעים את תנועת נוזל הקירור.

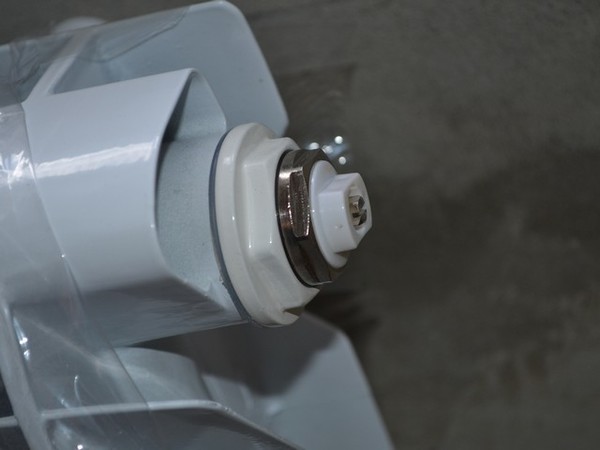

תמונה 4. ברז מייבסקי מותקן על רדיאטור חימום. ניתן להשתמש בו כדי לשחרר עודפי אוויר מהמערכת.
חשוב לרוקן את האוויר בצורה נכונה:
- לעצור את אספקת החום באמצעות שסתומי סגירה;
- פתח את שסתום מייבסקי, שחרר את נוזל הקירור עם אוויר;
- לשחזר את העברת החום על ידי פתיחת השסתום.
מעבר צר של שסתום הבקרה לעתים קרובות מסביר את טמפרטורת החזרה הנמוכה, וזו סיבה להחליפו בחדש.
יש לבדוק מעת לעת את הצינור לאיתור חסימות המפריעות לתנועת נוזל הקירור. לכלוך ומשקעים מוסריםאם לא ניתן לשחזר את פטינות הצינורות, הקטע מוחלף בצנרת חדשה.
תְשׁוּמַת לֵב! לְהַתְקִין הסיבה המדויקת ניתן לזהות בעיות לאחר בדיקת מערכת החימום כולה.
התחממות יתר של נוזל הקירור החוזר
לפעמים טמפרטורת היציאה הפוכה, מעל לנורמה ב-5% או יותר, מאשר בטבלת הטמפרטורות. אם הסיבה היא צריכת מים מוגברת, אז זה יש להתאים לרמה רגילהאם המים בצינור ההחזרה חמים יותר מאשר בצינור האספקה, לבדוק את תקינות חיבורי הצינורות לצינורות העליונים של המערכת הראשית.
הַתאָמָה
שמרו על טמפרטורת הרדיאטור ברמה מסוימת ועל הפרש טמפרטורות מינימלי בין צינורות האספקה לצינורות ההחזרה. מאפשר וסת מיוחד טֶמפֶּרָטוּרָה.
הַפנָיָה. המכשיר מותקן על צינור מים חמים לפני פתח הכניסה של כל הרדיאטורים. היעדר ווסת מרמז על כך כוונון של כל אלה המחוברים לעלייה בו זמנית.
למה אתה צריך שסתום?
תכנון נכון של מערכת החימום מפותחים תוך התחשבות בהפרש בערכי הטמפרטורה בצינורות אספקת והחזרת נוזל הקירור.
לעתים קרובות, במקום להתקין דוד, משתמשים באפשרות הגנה נוספת, המבטיחה פעולה ארוכת טווח של ציוד דוד דלק מוצק.
זה עוזר חיבור עוקף, שהוא צינור חתוך במיוחד המאפשר לנוזל הקירור המקורר לשנות כיוון תנועה תוך עקיפת הדוד.
המעקף מבטיח את זרימת נוזל הקירור לאורך מה שנקרא מעגל קטן. בעת יצירת מעגל זה, בצומת המעקף וקו ההחזרה, נוצר שסתום תרמוסטטי או תלת כיווני.
הוא פועל בהתאם למצב הטמפרטורה שנקבע מראש. כאשר נוזל הקירור המסתובב במעגל הקטן מגיע לטמפרטורה שנקבעה (בדרך כלל 55-60°), השסתום נפתח מעט. זה מבטיח את זרימת החלק הבא של נוזל הקירור המקורר ממערכת ההחזרה ומאפשר להפחית משמעותית את הזמן שלוקח להתחמם לפני הכניסה לדוד.
ערבוב רציף של נוזל קירור חם וקר שומר על טמפרטורת הנוזל, הנכנסים לדוד, בערך האופטימלי.
חָשׁוּב! מעגל סירקולציה קטן מאפשר לך לחמם כמות גדולה למדי של מים, אשר ימנע היווצרות עיבוי על תא הבעירה ושומר על אטימותו, ולכן על פונקציונליותו, למשך זמן רב.
סרטון שימושי
צפו בסרטון כדי ללמוד כיצד לאזן את מערכת החימום שלכם.
אין "דברים קטנים" בהפעלת מערכת החימום
כדי לשמור על חום הבית, חשוב לנטר את ביצועי כל רכיבי מערכת החימום. לעתים קרובות, בעיות בצינור החזרה נובעות מתקלה או תקלה של יחידה אחרת. לא תמיד ניתן לתקן את התקלה בעצמך; לפעמים כדאי... לפנות לעזרה ממומחים מוסמכים.
