אין מקום צפוף ובלי להעליב: תנור לבנים קטן יחמם את כל הבית ולא יתפוס הרבה מקום

תנורי לבנים, אפילו הקטנים ביותר, כוללים יתרונות רבים מול מכשירי חימום מתכתיים.

תנורי ברזל מתחממים מהר מאוד, אך גם מתקררים במהירות, מבלי לחמם את האוויר. תנור מיני עשוי מלבנים פולט חום לאורך זמן ו שומר על טמפרטורה נוחה למשך מספר שעות.

ניתן לייצר מבנה חימום זה באופן עצמאי, מבלי להזדקק לעזרתו של יצרן תנורים מקצועי.

תוכניות מיני-תנורים לבנים

תנורים קטנים תופסים מעט מקום, מידות הבסיסים שלהם לְהַסֵס ברוחב של 50 עד 70 סנטימטרים ובאורך של עד 65-100 ס"מ. גוֹבַה מתקן החימום הוא מ-1.5 עד 2.3 מטריםהכיריים מצוידות בכיריים, תנור ומיכל חימום מים. יצרני כיריים פיתחו גם מכשירים המיועדים אך ורק לחימום הבית.

מבנה חימום קטן

זהו מבנה החימום הפשוט ביותר. בואו נסתכל על מודל בעל המידות הבאות:

• רוֹחַב שטחים - 51 ס"מ;
• מֶשֶׁך בסיסים (עומק) - 89 ס"מ;
• גוֹבַה — 238 ס"מ.

המיני-תנור מותקן באמצע המטבח או צמוד לקיר. אופטימלי שטח חימום - 20-35 מטריםמחיצות פנימיות מוקמות סביב הכיריים, מה שמאפשר חימום של המטבח והחדר הסמוך.

בתוך המכשיר ממוקמים:

• תא בעירה;
• בור אפר;
• תעלות עשן המובילות אל הארובה.

תַנוּר דֶלֶת תנורי מיני (ברזל יצוק או זכוכית) נבחר בהתאם להעדפות האסתטיות של בעלי הבית. דלת עשויה מזכוכית עמידה בחום, שדרכה ניתן לראות כיצד העץ בוער, גורמת למבנה להיראות כמו אח. בחלקים האמצעיים והעליונים תנורים מותקנים שני מפיצי עשןיש דלת אחת לניקוי התעלות. כדי לבנות דגם זה של המכשיר תצטרכו:

• 260 חתיכות לבנים קֵרָמִי;
• 130 חתיכות של חרסית אש לבנים;
• סורג (40x23 ס"מ);
• תיבת אש (30x20 ס"מ) ו מפוח (20x14 ס"מ) דלתות;
• 2 דלתות לניקוי חורים (20x40 ס"מ);
• מַתֶכֶת יריעת אש (50x70 ס"מ);
• שני גיליונות יריעת קירוי בגודל 60x100 מ"מ;
• חול וחימר (או תערובת חימר-חול מוכנה לבנייה), תערובת חרסית-שמוט.

בסיס וחלק עליון המיני-תנור מרופד בלבני קרמיקה על גבי מלט חרסית-חול. תיבת אש הם מונחים מלבני חרסית אש על תערובת חרסית-חרסית אש.

עַל צד ארוך הבסיס מתאים שלוש וחצי לבנים, ב קצר - 2 לבנים סטנדרטיות באורך 25 ס"מגובה הבנייה מורכב מ 35 שורות.

תנור קטן לחימום ובישול

זהו דגם של תנור מיני לחימום ובישול אוכל - מבנה נוח וקומפקטי מאוד. אופטימלי אזור החדר המחומם בטמפרטורות מתחת לאפס - 20-25 מטרים רבועים.

למכשיר יש את המידות הבאות:

• מֶשֶׁך בסיסים (עומק) - 64 ס"מ;
• רוֹחַב שטחים - 51 ס"מ;
• גוֹבַה — 215 ס"מ.

המבנה מוקם במטבח. המכשיר כולל:

• בור אפר;
• תא בעירה;
• תעלות עשן המובילות לארובה;
• רשת בישול;
• נישה לתנור.

ריצוף בישול עשוי מברזל יצוק בעל חור שנסגר על ידי דיסק ועיגול. יש גם ריצוף מוצק במבצע. נישה לתא התנור הציבו תנור מתכת או מיכל מים חמים עם ברז. אם הנישה נותרת פנויה, היא משמשת לייבוש דברים. לבניית הכיריים יהיה צורך:

• 222 חתיכות קרמיקה לבנים;
• סורג (40x25 ס"מ);
• דֶלֶת עבור תיבת האש (20x20 ס"מ);
• דֶלֶת עבור המפוח (14x14 ס"מ);
• מתבשל ריצוף (35x38 ס"מ);
• מַתֶכֶת תַנוּר אוֹ מיכל חימום מים;
• בַּרזֶל יריעת אש (50x70 ס"מ);
• שתי דלתות לניקוי חורים (20x14 ס"מ);
• שני שסתומים;
• חתיכת צפחה שטוחה;
• זווית פלדה;
• חימר, חול או מוכן תערובת חרסית-חול עבור בנייה.

איך להכין תנור קטן: המלצות והוראות שלב אחר שלב

לפני תחילת ההנחה, מתבצעות עבודות הכנה. הן כוללות את השלבים הבאים:

• בְּחִירָה פּרוֹיֶקט;
• בחירה ורכישה חומרים;
• רכישת מתכת חלקי כיריים;
• הֲכָנָה כְּלִי, מיכלים לתמיסה;
• הֲכָנָה מקומות לבניית תנור;
• בְּנִיָה תנורים מיני.

ייתכן שתתעניין גם ב:

חממו את הגוף והנפש: כיריים שוודיות עם תנור וכיריים כגלגול הנוחות

איך להוסיף נגיעה של אקזוטיות לחיים שלך במו ידיך: ציור של תנור פומפיאני

שתי דרכים להתקין בבטחה הארקה לדוד גז במו ידיכם

בחירת פרויקט

באינטרנט ובספרי לימוד על הכנת תנורים יש דיאגרמות ושרטוטים שלב אחר שלב של עשרות מיני-תנורים.

הבחירה נהדרת, אך אם לאומן הביתי אין ניסיון כלל, כדאי להתייעץ עם אנשי מקצוע מקומיים או עם אנשים שבנו בהצלחה תנורים דומים. בבחירת מכשיר שאתם מתכננים לבנות במו ידיכם, לקחת בחשבון מספר גורמים:

• מְרוּבָּע שטחים מחוממים;
• כַּמוּת חדרים מחוממים;
• טֶמפֶּרָטוּרָה אוויר בחורף;
• תדירות השימוש מתקן חימום;
• פְּגִישָׁה תנורי מיני;
• הִתנַסוּת בנייה ותיקון של תנורים;
• חוֹמֶר עֲלוּת.

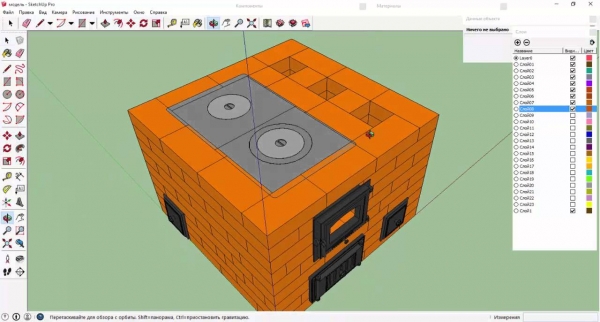

תמונה 1. לפני תחילת הבנייה, כדאי מאוד לדמות את המראה, המידות והסדר של התנור העתידי.

אם זה מתוכנן לבשל אוכל, האפשרות עם כיריים ותנור תהיה עדיפה. הצורך ב מים חמים בחורף ובעונה הפחות עמוסה, מיכל חימום המים ייסגר בנישה. בתוכו, על ידי הסרת המיכל הנשלף, ניתן נעליים יבשות ודברים אחריםאם בבית תמיד יש חשמל או כיריים גז, בחרו באפשרות כיריים ללא כיריים ונישה לתנור.

לאזורים בהם טמפרטורות החורף יורדות מתחת ל-20 מעלות ונשאר ברמה הזו במשך שבועות, זה יעשה את העבודה תנור גדול עם מגני חוםמיני-תנור לא מומלץ לחמם ברציפות יותר משעתיים ברציפות.

זה משנה להרבה אנשים לְעַצֵב בנייה. ניתן לרצף אותו או לפרוש אותו בלבנים עם משטח תבליט.

חומרים

עבור פרויקט המיני-תנור שנבחר, תזדקקו ללבנים איכותיות. עליכם לבחור לבנים חלקות דרגה 1, צבע אחיד, ללא סדקים או סדקים.

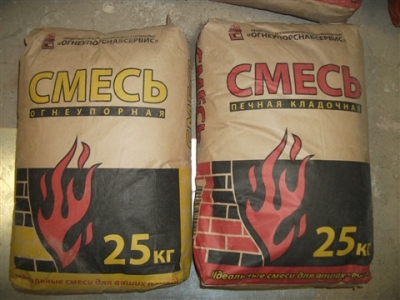

להנחת לבנים, עדיף לבחור בעל מלאכה ביתי ללא ניסיון. תערובת מוכנה בחנות לחומרי בניין. מדולל לפי הוראות היצרן.

אם המאסטר יוצר תמיסה מרכיבים בודדים, עליך לרכוש חול וחימריחס החומרים נקבע באופן ניסיוני. התמיסה נאספת בעזרת מרית ומשטח העבודה שלה מוטה. ב-45-50 מעלותמסת בנייה הרכב רגיל לא נופל בגושים מהמרית ולא זולג ממנה.

כְּלֵי עֲבוֹדָה

לשם כך, תזדקקו לכל כלי יצרן התנורים ולשולחן עליו תוכלו לעמוד בעת הנחת השורות העליונות. ברשימה הכלים כוללים:

• מריתותרחב וצר:
• כַּף;
• מפרקי התפשטות ליצור תפרים יפים;
• כַּף;
• פַּטִישׁ תנור עם קת שטוחה ומכוער;
• מַקֶבֶת;
• רָמָה בנייה ארוכה;
• קו אנך בִּניָן;
• קורת עץ עבור המסגרת;
• חוטים, חוט דיג, גיר לסימון הבסיס;
• בולגרית עם סט דיסקים לחיתוך ולשחיקה;
• כְּלָל אֲלוּמִינְיוּם.

כדי להכין את הפתרון הדרוש לך טנק גדולכדי לערבב את המשחה שאתה צריך בוחש עץ (משוט) ובנייה מִיקסֵר.

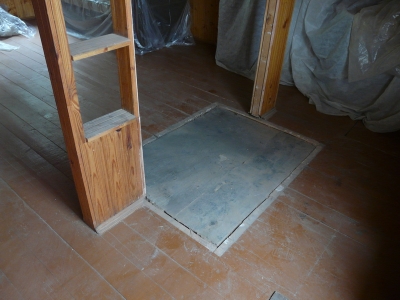

הכנת מקום לתנור

לפני הנחת המיני-תנור, הכינו מראש קֶרֶןזה הכרחי מכיוון שאפילו המכשיר הקטן ביותר עם ארובה לבנים שוקל מ-500 ק"ג ומעלה.

לחץ זה על קרשי הרצפה יגרום לעיוות של הרצפה ודפנות התנור. זה יכול לגרום לשריפה על הגג ובבית.

ישנן מספר אפשרויות לבניית יסודות. בניית יסודות בטון לתנור מיני כוללת הצעדים הבאים:

• חפירה של בור עומק 50-70 ס"מ;
• דחיסת אדמה בבור;
• הנחת שכבת אבן כתושה בבור (20-25 ס"מ);
• הנחת חול בבור (שכבה 15-20 ס"מ);
• דחיסת חול ואבן כתושה;
• איטום הבור עם קירוי: מפרקים אטומים בזפת, מסטיק ביטומני;
• התקנת חיזוק פלדה בקוטר תא לא יותר מ-8-10 ס"מ;
• יציקת בטון ודחיסתו בעזרת מקדחת ויברציה;
• הנחת שתי שכבות של יריעת קירוי על בטון יבש לאיטום נוסף.

סדר בנייה

הנחת לבני קרמיקה מתבצעת על גבי מלט חרסית-חול על גבי יסודות מוכנים:

• שורות ראשונות ושנייותבנייה מוצקה.

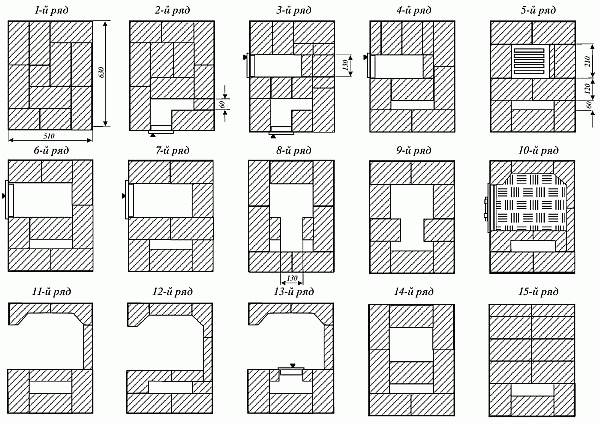

תמונה 2. סידור השורות הראשונות לתנור קטן לחימום ובישול. לאחר מכן מגיע צינור הארובה.

• שורה 3. הם מתכננים את התא עבור בור האפר. הם מתקינים (על חוט או רצועות מתכת) את דלת בור האפר.
• שורה 4. הנחת בור האפר וחיזוק דלתו נמשכים. מדף הסורג מונח.
• שורה 5. הסורג ממוקם בחופשיות על המדפים, ללא טיט. סביבו, פערים של 5-7 מ"מ.
• שורה 6. דלת תא האש מותקנת בפתח התנור. היא מקובעת על ידי הנחת חוט פלדה בתפרים או באמצעות רצועות פלדה. הרצועות מונחות גם בתפרים על גבי המלט.
• שורות 7-11. הנחת תא האש, קיבוע סופי של הדלת על ידי הנחת חוט (לוחות פלדה) בתפרים על גבי המלט.

תמונה 3. התקנה וחיזוק דלתות תא האש וניקוי. דיוק האמבטיה מנוטר באמצעות אנך.

• 11א. עם השלמתו 11 שורות מונחת פס מתכת (או פינה) שעליו יונח משטח הבישול. לאחר מכן, מונחת משטח הבישול.
• שורות 12-15. קירות מוקמים סביב משטח הבישול (תא הבישול), וארובה המובילה מתא האש מונחת.
• 15א. על מנת ליצור קמרון עשוי מחומר שאינו דליק מעל תא הבישול, מונחת עליו יריעה של צפחה שטוחה.
• שורה 16. קמרון תא הבישול סגור באבן מוצקה, והארובה ממשיכה להיות מונחית.
• שורה 17. התקנת דלת ניקוי ארובה (על חוט או רצועות פלדה).
• שורה 18. אבטחת הדלת.
• שורות 19-22. הנחת לפי התוכנית שנבחרה.
• שורה 23. פריסת נישה לתנור.
• שורה 24. הנחת קירות התנור, התקנת התנור. רצועות קרטון אסבסט מונחות בתחתית התא לאורך ההיקף. התנור עטוף בחבל אסבסט (למגע טוב יותר עם הלבנים ולהצטברות חום) ולבסוף מותקן בנישה.
• שורות 24-27סביב התנור מוקמים לבנים.
• שורה 28. התקנת דלת שנייה לניקוי הארובה.
• שורה 29. התקנת מכסה מעל תעלת העשן.
• שורה 30. הנחת לפי התוכנית שנבחרה.
• שורה 31. התקנת מפלס שני מעל תעלת העשן.
• שורה 32. השלמת בנייה באבן.

מלבד זאת, שורה 32 הוא הבסיס לבנייה אֲרוּבָּהזה יכול להיות עשוי מלבנים או מתכת.

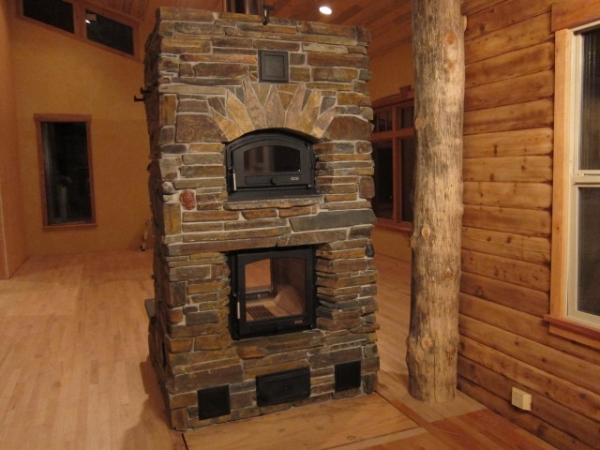

תמונה 4. דוגמה לתנור מיני גמור מלבנים עם גימור דקורטיבי. העיצוב אינו מיועד לבישול, אך הוא יחמם את הבית היטב.

בעיות בבניית תנור מיני במו ידיכם

יצרני תנורים חובבים מבצעים מעשי חוסר ניסיון טעויות, אשר לאחר מכן מובילים לבעיות. בואו נבחן את המקרים הנפוצים ביותר:

• הנחת תנורים עם סטייה מהפרויקטכתוצאה מכך, אין משב רוח רגיל בתעלות העשן, הקירות מחוממים בצורה לא אחידה. הפתרון לבעיה יהיה פירוק הכיריים והנחתן לפי תוכניות מוכחות.
• הנחת תנורים "לפי העין", ללא שימוש בפלס, מסגרת, אנך או סרגל. המכשיר נוטה, מרכז הכובד זז, והמכשיר קורס מהר יותר במהלך הפעולה.
• הכנה שגויה של התמיסההבנייה נסדקת ומתפוררת. פתרון זמני לבעיה הוא לקנות תערובת בנייה מהמפעל ו... איטום סדקים עם טיט חדשאם הבנייה נסדקת ללא הרף ובעומק, יהיה צורך להעביר את הכיריים למקום אחר.
• תיבת אש של מכשיר שנבנה לאחרונה ועדיין לא יבש. זה יוביל לסדיקה של הבנייה, אשר תצטרך להיבדק לכסות עם טיט.

סרטון שימושי

צפו בסרטון, המציג דוגמה לבניית תנור קטן לחימום ובישול עם הסברים מפורטים על כל שלב.

המלצות לשימוש בתנור לבנים

מומלץ לבנות תנור קומפקטי בעל עיצוב פשוט במבני דיור זמניים קטניםאלה יכולים להיות בקתות קיץ או מבנים זמניים שנבנו על ידי בעלי האחוזה ליד הבקתה הנבנית. אידיאלי גם לחימום מבנים תעשייתיים קטנים ללא חימום מרכזי: סדנאות ובקתות באזורים כפריים.
