הבחירה שקובעת את מזג האוויר בבית: דיאגרמות חיבור רדיאטור חימום
כדי לשמור על חום הבית או הדירה שלכם, חשוב לחבר את רדיאטורי החימום בצורה נכונה. יעילות נקבעת על ידי בחירה נכונה של התוכנית קשרים.
ישנן מספר תוכניות המשמשות לקבלת ההחלטה הנכונה.
מערכת חימום חד-צינורית

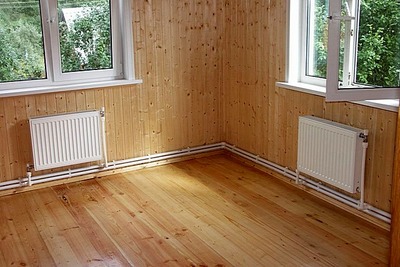

זוהי אפשרות חימום נפוצה, והיא משמשת לעתים קרובות יותר בבניינים מרובי קומות, במגזר הפרטי, בדירות - וריאציה זו אפשרית בכל מקום. חיווט בצינור יחיד נגיש וחסכוניחום עובר מנוזל הקירור תחילה למכשיר חימום אחד, אחר כך לאחר, וחוזר מהאחרון לכניסת הדוד. אין מעלה חוזר, כאשר המים מתקררים ברדיאטור וחוזרים לגוף החימום.
יתרונות:
- התקנה קלה;
- צריכת חומרים נמוכה.
חסרונות:
- טמפרטורות שונות של סוללות הקרובות יותר לתנור ואלו הרחוקות ממנו;
- לא ניתן לכוונן את אספקת החום;
- ניתן לחבר רדיאטורים רק מלמטה.
לדוד החימום כל הרדיאטורים מחוברים בטור, יציאתו של האחרון עוברת לכניסת הדוד או לעלייה. בבניין רב קומות. זרימת מים מתרחשת עקב הפרשי טמפרטורה.
מערכת דו-צינורית
יש לו חיבור מקבילי: כל רדיאטור מחובר בנפרד לנוזל הקירור. שני תעלות צינור: הזנה והחזרה.
יתרונות:
- טמפרטורת הסוללות קבועה;
- ניתן לחבר תרמוסטט לכל גוף חימום ולשלוט בתהליך, תוך שינוי כמות החום לפי הצורך;
- אובדן החום מינימלי, החדר מחומם בצורה שווה יותר.
חסרונות:
- שילוב זה דורש כמות כפולה של חומר (צינורות);
- עצימות עבודה גבוהה יותר משמעותה עלויות גבוהות יותר.
הם משתמשים צינורות בקוטר קטן יותר, מאשר במערכת בעלת צינור יחיד.
איך לחבר רדיאטורים?
ניתן לחבר מכשירים בדרכים שונות: מהצד, מלמטה או באלכסון.

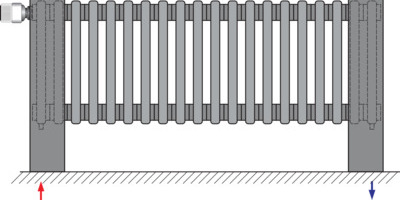

חיבור תחתון

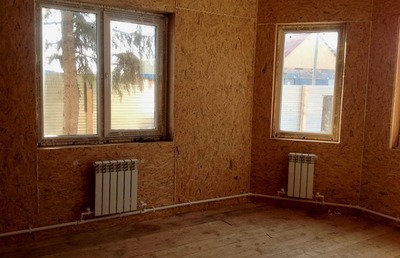

בשיטה זו, צינורות מונחים לרוב לאורך תחתית הקיר או מתחת לרצפהחיווט נסתר במקום זאת למטרות עיצוב, כדי לא לפגוע במראה החדר.

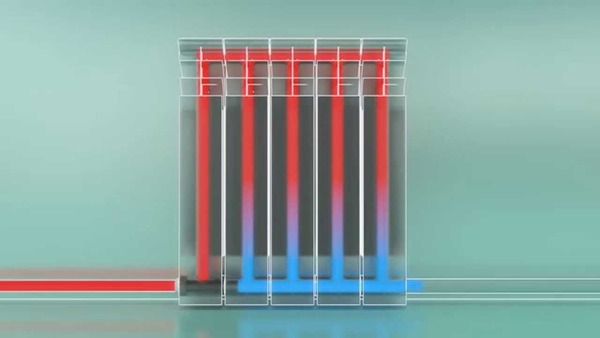

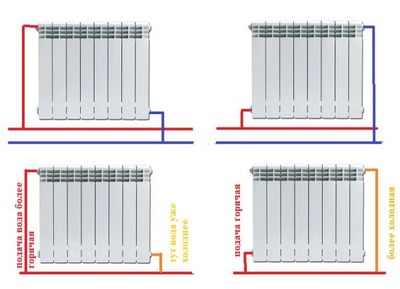

תמונה 1. תרשים המציג את תנועת נוזל הקירור דרך הרדיאטור עם שיטת החיבור התחתונה למערכת בעלת צינור אחד.
השיטה בה נעשה שימוש היא עבור סוג מחזור כפוי מים. נוצר הפרש גובה במערכת, החום עולה, ואז יורד, ובגובה החלון הוא מתפזר דרך גופי החימום.
יתרונות:
- אפשרות להתקנה נסתרת;
- קלות התקנה;
- יש תרמוסטט מובנה.
חסרונות:
- אובדן חום משמעותי;
- הצורך להתקין פתח אוורור על כל רדיאטור;
- יעילות נמוכה.

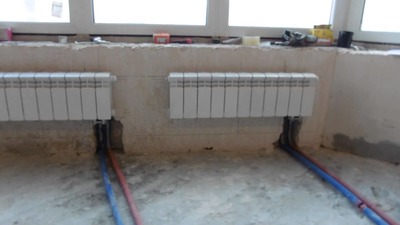

ראשית, הסוללות עצמן מחוברות לקירות, לאחר מכן הצינורות מחוברים אליהן. יש שני צינורות בתחתית: עבור קלט ופלט. לאחר המעבר דרך גוף החימום, המים חוזרים חזרה לדוד.
יש כאלה אוניברסליים סוללות, עם ארבעה חורים, ניתן לחבר אותם בכל דרך שהיא.
חיבור צדדי
חיבור צדדי נקרא אחרת חד צדדי, מכיוון ששני הצינורות מתאימים לאותו צד תנור. זה בדרך כלל המקרה בדירות עירוניות. שיטה יעיל עבור חלקים קטנים.
יתרונות:
- חימום יעיל למדי;
- התקנה קלה.
חסרונות:
- ביצועים מופחתים עבור רדיאטורים גדולים יותר;
- סתימה מהירה של החלקים המרוחקים.
חיבור צדדי יכולות להיות שתי אפשרויות:
- יָשִׁירבמקרה זה, הצינורות מסופקים מלמטה;
- זוויתיצינורות יוצאים מהקיר.

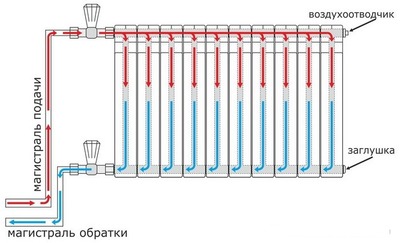

צינורות האספקה והפריקה ניגשים לרדיאטור מצד אחד. מומלץ להתקין שסתומי כדור בנקודות החיבור., אשר, במידת הצורך, מכבים את הרדיאטור.
בְּאֲלַכסוֹן
תוכנית יעילה אשר עובד עם מחזור הדם הטבעי מים, אך אינו משמש בבניינים מרובי קומות מכיוון שישנה מערכת אספקת מים מאולצת. עם חיבור אלכסוני, הרדיאטור מתחמם באופן שווה ובהדרגה מלמעלה למטה. מקור השם הוא סידור צינורות זה מול זה, מפינה לפינה.
יתרונות:
- פיזור חום אחיד;
- העברת חום מקסימלית;
- היכולת לחמם רדיאטורים גדולים.
חסרונות:
- הצינורות מגיעים מצדדים שונים, מה שמקשה על הסתרתם.
- נדרשת התקנה ישרה של הסוללה. הצינורות מחוברים משני צדדים שוניםאספקת מים - מלמעלה, יציאה - מלמטה. מומלץ להתקין שסתומים על הצינורות כך שניתן יהיה לנתק את הסוללה במידת הצורך.

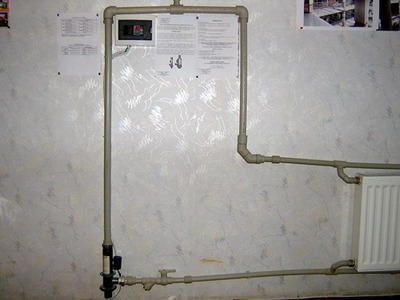

מחזור מים טבעי באמצעות סוללות
בדירות פרטיות, בתים פרטיים וקוטג'ים, זרימת מים טבעית משמשת לרוב. מערכת זו מורכב מהאלמנטים הבאים:
- צינור (הזנה והחזרה);
- גוף חימום;
- דוּד;
- מיכל התפשטות.

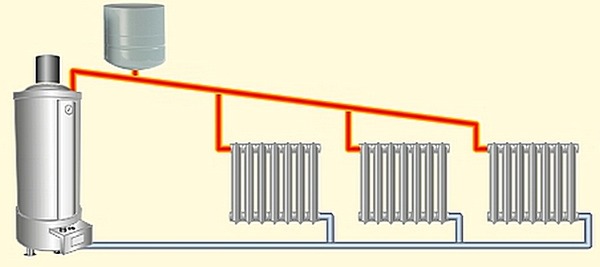

תמונה 2. תרשים של מערכת חימום עם סירקולציה טבעית. נוזל הקירור נע דרך צינורות הממוקמים בזווית.
מים נעים במכשיר כזה לפי חוקי הטבע של הפיזיקה, ללא כל פעולה כפייתית. הנוזל המחומם עולה במעלה הצינור ונסחט החוצה על ידי הזרימה הקרה מקו ההחזרה ועובר אל הרדיאטורים.
ראשית, המים מתחממים בדוד וזורמים דרך הרדיאטורים, שם הם פולטים חום. לאחר מכן, דרך צינור החזרה, הם חוזרים לדוד שכבר התקרר ומתחממים שוב. המחזור חוזר על עצמו ללא הרף.
צינורות מונחים עם נטייה לכיוון תנועת הנוזל.
בעת התקנת מערכת חימום עם סירקולציה טבעית לקחת בחשבון כמה נקודות.
- הַסָקָה דוּד מותקן מתחת לגובה הרדיאטורים.
- קוטר הצינורות אינו פחות מסנטימטר אחד, ובמקרים מסוימים יותר.
- מִדרוֹן צינורות בערך 1 ס"מ למטר.
- מיכל התפשטות - מרכיב הכרחי במערכת.
- מִינִימוּם טמפרטורת המים - 55 מעלות צלזיוס.
- הלחץ במקרה הזה קטן.לכן קוטר הצינורות חייב להיות גדול.
בעת התקנת הצינור, יש צורך שיהיה כמה שפחות מכשולים לתנועת נוזל הקירורכיפופים, סיבובים, עליות. נבחרה האפשרות המוצלחת ביותר להנחת צינורות.
הצינורות יכולים להיות מחומרים שונים: פלסטיק, מתכת-פלסטיק, מתכתלכל סוג יש יתרונות וחסרונות משלו. לדוגמה, מתכת-פלסטיק קל יותר ואינו דורש צביעה. לצינורות מתכת יש יכולת התחממות, מה שמקל על חימום חדרים.
מחזור כפוי
התהליך עצמו מתרחש בדיוק באותו אופן כמו במקרה של מחזור המים הטבעי. ההבדל היחיד הוא נוכחות של משאבת סירקולציה., אשר יוצר את הלחץ הדרוש להזזת מים בטמפרטורות שונות דרך צינורות. סירקולציה כפויה בשימוש בבניינים גדולים, כאשר כוחה של התנועה הטבעית אינו מספיק.

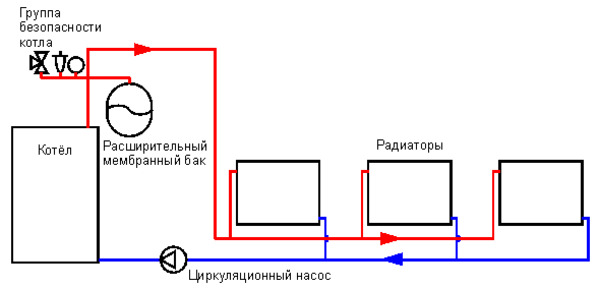

תמונה 3. תרשים של מערכת חימום עם משאבת סירקולציה, המבטיחה את תנועת נוזל הקירור דרך הצינורות.
חיבור כל האלמנטים זהה לזה שבמקרה הראשון. המשאבה מותקנת על הצינור הראשי, קרוב יותר למיכל ההתפשטות. השימוש בה מגביר את היעילות הַסָקָה, ניתן לחמם שטח גדול, אפילו כמה קומות.
תְשׁוּמַת לֵב! אסור שמשאבה תפעל במצב סרק, רק כאשר המערכת מלאה במים! אחרת הציוד יתקלקל!
סרטון שימושי
צפו בסרטון הזה שדן ביעילות של שיטות חיבור שונות לרדיאטורים.
החשיבות של בחירת מערכת חימום
מבחירה נכונה של מערכת חימום ביצועי מערכת החימום תלוייםמזג האוויר בבית הוא נושא חשוב!
במהלך התכנון, מחושב חיבור הרדיאטורים, והסידור באמצעות חשמל מצליח. לכל מערכת יש מאפיינים משלה., אשר יש לקחת בחשבון.
