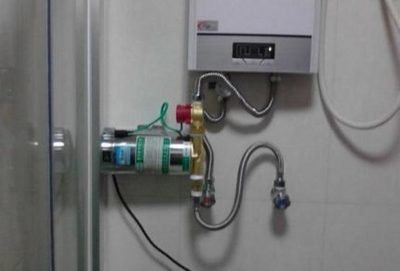

הצינורות לא מתחממים והמים מהברז בקושי זורמים? משאבה להגברת הלחץ במערכת החימום תתקן את המצב.

טמפרטורה נמוכה במערכת החימום בחורף עשוי להיות קשור לא רק לסתימת צינורות, מנעולי אוויר או חימום נמוך של נוזל הקירור.

לעיתים קרובות הסיבה לזרימת מים איטית ברשת היא לחץ נמוך במערכתניתן לבטל חיסרון זה באמצעות משאבת הגברה.

תכנון משאבת הגברת לחץ

משאבות שנועדו להגביר את הלחץ במערכת החימום הן בעלות עיצוב יחיד, הכולל:

1. מנוע חשמלי;
2. משאבת מים.

החלק החשמלי של היחידה מבודד בצורה אמינה ממים. גוף המשאבה וחלקיה עשויים מחומרים בעלי חוזק גבוה שאינם נוטים לחלודה:

• עשוי ברזל יצוק;
• עשוי מקרמיקה;
• עשוי פליז;
• עשוי נירוסטה.

רכיב העבודה של המשאבה הוא גַלגַל מְנִיעַ, זהו דיסק עם להבים מעוקלים. האימפלר מגיע בשני סוגים:

1. לִפְתוֹחַ — הלהבים קבועים על דיסק אחד;
2. סָגוּר - הלהבים סגורים בין שני דיסקים.

המכשיר מחובר לצינור באמצעות צינורות.

עקרון הפעולה

המשאבה פועלת על סמך המרת אנרגיה של ציר מסתובב עם אימפלר לתוך תנועת הנוזל הנשאב. אם גוף המשאבה מלא במים, אז כאשר מופעל מתח על המנוע החשמלי, הוא מתחיל להסתובב הרוטור עם אימפלר המחובר אליו.

להבי האימפלר נותנים את המים תנועה רדיאלית מהמרכזכתוצאה מכך, נוצר אזור ואקום בחלק המרכזי של המשאבה, ואזור של לחץ מוגבר נוצר בפריפריה. כתוצאה מכך, מים יזרמו תחת לחץ מוגבר לתוך צינור הניקוז.

סוגי משאבות הגברה

בהתאם למאפייניהן, משאבות הגברה מחולקות למספר קבוצות:

• לפי סוג הַנהָלָה;
• עַל יְדֵי טמפרטורה מותרת מים בצינורות;
• לפי השיטה הִתקָרְרוּת;
• לפי השיטה מתקנים.

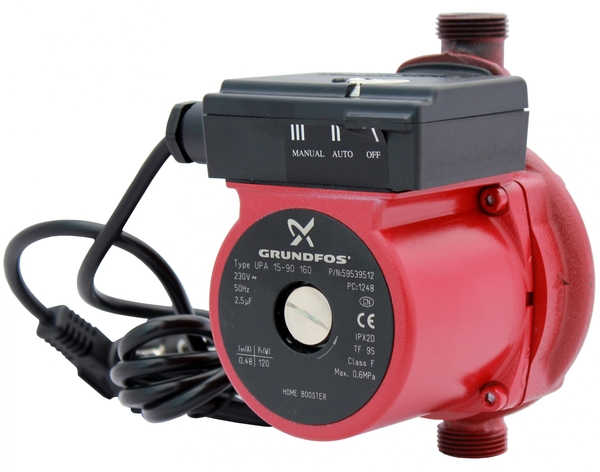

תמונה 1. משאבת הגברת לחץ אוטומטית מדגם UPA 15-90, עם רוטור רטוב, יצרן - Grundfos.

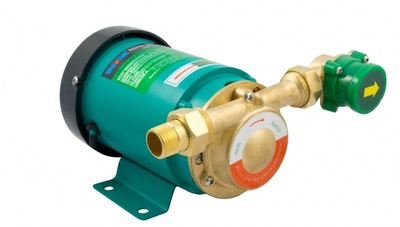

סוג בקרה

לפי סוג הבקרה, משאבות הגברה מחולקות ל:

• עַל אוֹטוֹמָטִי;
• עַל יָדָנִי.

מכשירים אוטומטיים מותקנים ברשתות עם לחץ לא יציב. המכשירים מצוידים בחיישנים המפעילים אוטומטית את המנוע החשמלי כאשר הלחץ ברשת יורד.

כאשר המכשיר נשלט ידנית, הוא דולק.זה נדלק ונכבה בכוחבמקרה זה, יש צורך לפקח על נוכחות מים במערכת ועל טמפרטורת המנוע החשמלי כדי למנוע התחממות יתר.

טמפרטורת מים מותרת בצנרת

משאבות הגברה למערכות חימום חייבות לפעול בטמפרטורה עד 90 מעלות צלזיוסמספר רב של דגמים בשוק יכולים לעמוד בטמפרטורות של עד +60 מעלות צלזיוסמכשיר כזה, המותקן בצינור חימום, ייכשל במהירות.

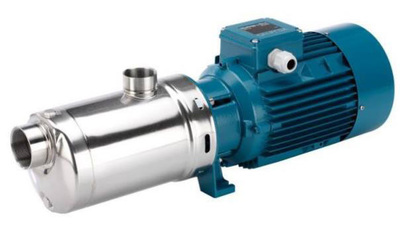

שיטת קירור

המכשירים מיוצרים על ידי:

1. עִם יָבֵשׁ רוטור;
2. עִם רָטוֹב רוטור.

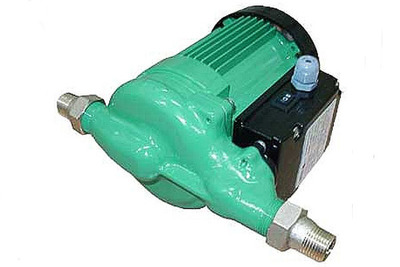

בסוג הראשון של דגמים, הנוזל הנשאב מחובר לרוטור של המנוע החשמלי. לא יוצר קשר ישיר.

האימפלר והחלק החשמלי של המנוע מופרדים על ידי שני טבעות איטום, אשר נלחצים אוטומטית מצד אחד על ידי קפיץ ומצד שני על ידי לחץ מים.

כתוצאה מכך, א חיבור הרמטי, מניעת חדירת מים למנוע החשמלי. קירור המנוע החשמלי מסופק על ידי צלעות אלומיניום בדגמים קטנים או מאוורר נוסף בדגמים גדולים.

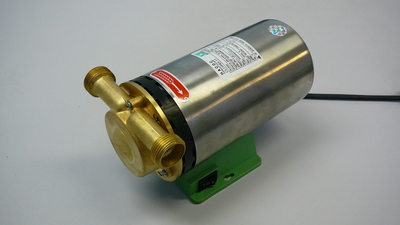

בסוג השני של דגמים, הרוטור של המנוע החשמלי אנשי קשר ישירים עם הנוזל הנשאב. בית המנוע החשמלי עם הסטטור אטום, והרוטור עם האימפלר המקובע אליו ממוקם ישירות בתוך התווך הנשאב. במקרה זה, מים משחקים את התפקיד נוזל סיכה ונוזל קירור

הַתקָנָה

המשאבות הבאות מותקנות על הצינור:

• אופקית;
• בֵּמְאוּנָך;
• בכל אחת מהתפקידים הללו.

המלצות לבחירה

בעת בחירת ציוד הגברה, יש לשים לב לכללים הבאים:

1. עוצמת המכשיר נקבעת עומס על רשת החימום, אשר הוא נועד לשרת.
2. רמת הרעש המותרת הנפלטת מהמשאבה תלויה ב מיקומי התקנהבנייני מגורים דורשים התקנת דגמים שקטים; בחדרי שירות מדד זה פחות חשוב.
3. בחירת המכשיר תלויה ב קוֹטֶר הצינורות עליהם הוא מותקן.
4. שימוש בשונות אביזרי מעבר חתך רוחב משתנה מפחית יְעִילוּת תפעול מערכת החימום.
5. טמפרטורת ההפעלה המרבית המותרת של המשאבה אינה יכולה להיות נמוכה מטמפרטורת ההפעלה של מערכת החימום. (עד 90-95 מעלות צלזיוס).
6. מידות המכשיר קובעות בחירת המקום להתקנתו.
7. ביצועי היחידה חייבים לעמוד בדרישות פרמטרים של מערכת החימום.

בחירת עוצמה

ברשת חימום סגורה של בית פרטי, ערך הלחץ הרגיל הוא 1.5-2 אטמוספרות. לחץ זה נוצר בעזרת משאבת סירקולציה סטנדרטית. ברשת חימום פתוחה הפועלת עם סירקולציה טבעית של נוזל הקירור, הלחץ לא עולה על אטמוספרה אחת. לאחר מכן, לצורך תפקוד תקין של כמה רכיבי רשת, יש צורך להגביר את הלחץ הזה.

ערך ההספק ההתחלתי בעת בחירת מכשיר הוא ההפרש בין הלחץ הקיים ברשת לבין הלחץ הנדרש להפעלת האלמנט הרצוי. לדוגמה, להפעלת רצפה מחוממת, הלחץ הנדרש הוא ב-2 אטמוספרותוהלחץ ברשת הוא אטמוספרה אחת. לאחר מכן מותקנת משאבת הגברה מול הרצפה המחוממת, מה שמגדיל את הלחץ בה ב- אטמוספרה אחת.

אם מספר דגמים שונים עומדים בפרמטרים שהתקבלו, אזי המכשיר נבחר עם יעילות מקסימלית.

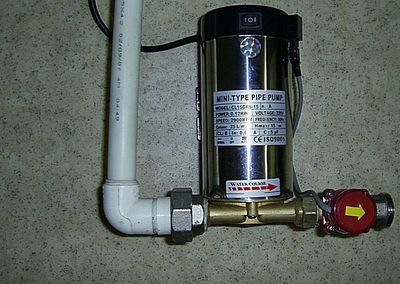

התקנה במערכת החימום

יש כמה דברים שכדאי לקחת בחשבון בעת ​​ההתקנה.

בחירת מיקום וסימון

יעילות המשאבה תלויה ב נכונות החיבור שלו. אם המכשיר מותקן על קו ראשי משותף, הלחץ יגדל בכל ענפי רשת החימום.

באזורים מסוימים הלחץ יגדל מעט מכיוון שהנפח הכולל של הצינורות יוצר התנגדות גדולה מדי.

כדי להגביר משמעותית את הלחץ, יידרש יחידה חזקה יותר, שתשפיע לרעה על צריכת אנרגיה וחוסר רעש.

אפשרות עדיפה יותר היא להתקין יחידה מיד לפני האלמנט, אשר דורש תמיכה בלחץ:

1. לִפנֵי דוּד הַסָקָה;
2. לִפנֵי מערכת חימום תת רצפתי;
3. לִפנֵי סניף מרוחק מערכות חימום.

במקומות אחרים ברשת הלחץ לא משתנה. אפילו התקנה של מספר יחידות נפרדות יכולה להיות רווחית יותר מהתקנה של מכשיר אחד חזק.

במקום הנבחר של הצינור, מסומן הקטע בו תתבצע ההתקנה. לְהַכנִיסאורכו נקבע על פי מידות המכשיר, תוך התחשבות באביזרי המעבר ובשסתומי הסגירה. ציוד סגירה נחוץ כדי להבטיח שבעתיד תהיה אפשרות להחלפה קלה של המשאבה במקרה של כשל. שסתומי סגירה ממוקמים משני צידי הצינורות, ויוצרים יחידת לחץ.

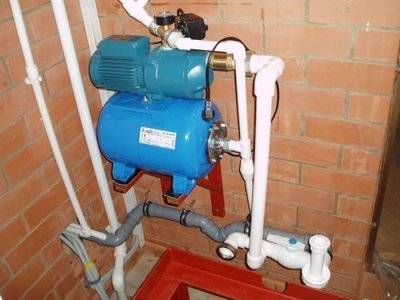

דיאגרמת חיווט

יחידת הלחץ מותקנת לפי התרשים הבא:

• מקטע חימום נבחר חפיפות, מים מתנקזים ממנו.
• מִקטֶרֶת מנותק לפי הסימונים.
• קצות צינורות החימום מוכנים לחיבור ליחידת הלחץ.

זה נחתך על צינורות מתכת הברגה חיצונית, מותקנים על מתכת-פלסטיק הוֹלֵם, מרותכים לתוך צינורות פלסטיק מתאמים עם הברגה.

• פיצוץ הצינורות כלול יחידת לחץ.

אם משאבת הדחיפה פועלת הֲפַכְפַּך, אז ניתן ליצור את החיבור על ידי מעגל עוקף. לשם כך, יחידת הלחץ מותקנת במקביל לצינור הראשי, ושסתום סגירה מותקן בה בין נקודות החיתוך. כתוצאה מכך, תנועת נוזל הקירור יכולה להתרחש בשתי דרכים:

1. עַל יְדֵי לַעֲקוֹף, כאשר הברז עליו פתוח, והברזים ביחידת הפריקה סגורים. המשאבה אינה פועלת.
2. בְּאֶמצָעוּת יחידת לחץ, כאשר הברזים עליו פתוחים והברז במעקף סגור.

איטום החיבורים ובדיקת הפעולה

במהלך ההתקנה, יש צורך לספק איטום אמין של נקודות החיבור כדי למנוע דליפות במהלך הפעלת המערכת. האיטום מתבצע באמצעות אטמי גומי וסרט FUM.

לאחר השלמת ההתקנה, ריצת מבחן מערכות חימום כאשר המשאבה לא עובדתכל הדליפות שזוהו מוסרות בקפידה.

חיבור לרשת החשמל

עדיף להפקיד את החיבור לרשת החשמל בידי מומחים. הם יבצעו את העבודה לפי התוכנית הבאה:

1. לכל משאבה מותקן לוח בקרה נפרד. התקן זרם שיורי (RCD).
2. הוא מורחב מלוח חלוקת החשמל קו שלושה חוטים נפרד לאתר ההתקנה.
3. ליד אתר ההתקנה של יחידת המשאבה השקע מותקן, שאליו מחוברת המשאבה.
4. זה מתקיים מִשׁפָּט משאבת הגברה מותקנת. ניתן להפעיל אותה רק כאשר זרימת המים במערכת מתחדשת.

סרטון שימושי

צפו בסרטון הזה שמראה כיצד לכוון את הלחץ באמצעות משאבת הגברה של אואזיס.

ערבויות בטיחות להגברת הלחץ

בחירה והתקנה של משאבת הגברה עדיף להפקיד את זה בידי מומחים, בעל גדול ניסיון עבודה, מיומנויות וכלים מקצועייםרק הם יכולים להבטיח שהמכשיר הנבחר יבצע את תפקידיו, והחיבורים המותקנים לא ידלפו.
