סוגי התקני מערכת חימום: תכונות פעולה ללא אובדן חום

מערכת החימום היא אוסף של מכשירים, צינורות, שסתומי בקרה וחלקים טכניים שנועדו ייצור והעברת אנרגיה תרמית לחדר מחומם של בית פרטי.

מערכות חימום מסווג לפי מקורות אנרגיה, סוגים ותכונות של תנועת נושאי חום, ציוד בשימוש, תוכניות התקנה.

תכונות של מערכות חימום: כיצד הטכנולוגיה פועלת?

סוגי מערכות חימום:

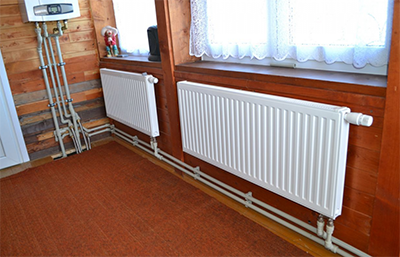

1. מים. האפשרות הנפוצה והרווחית ביותר. המרכיב העיקרי של התוכנית הוא הדוד. המכשיר מחמם את הנוזל, הוא זורם דרך צינורות לרדיאטורים, המחממים את האוויר בחדרים.
2. מוֹטָס. מקורות חום הם קולוריפיירים המספקים אוויר חם לחדרים. מים או קיטור חם משמשים כגוף חימום ראשי.
3. חַשׁמַלִי. מערכות חימום חשמליות הן בטוחות, אוטומטיות ויעילות. החיסרון של המכשיר הוא עלותו הגבוהה.

לכל מערכת יש את שלה יתרונות וחסרונות. בבחירתכם, עליכם להתמקד בצרכים האישיים, במטרות ובסדרי העדיפויות שלכם. בעלי בתים פרטיים לרוב מתקינים חימום מים. זהו פתרון רציונלי המאפשר לכם ליצור תנאי מגורים נוחים בעלויות מינימליות.

מקורות חום פופולריים

הבאים משמשים כמקורות אנרגיה:

• דלק מוצק. פחם, עצי הסקה, בריקטים או כדורי דלק מועילים אם אין אפשרות להתחבר לקו אספקת הגז המרכזי או להתקין מיכל גז.
• גז טבעי. עד כה, זהו המשאב הזול ביותר. חימום בגז פופולרי כבר כמה עשורים. אם מחשבים נכון ומתקינים את המערכת היטב, החימום יעבוד ביציבות במשך שנים רבות.
• גז נוזלי. גיזוז אוטונומי הוא אופציה נהדרת לבית הממוקם הרחק מתקשורת מרכזית. החסרונות כוללים הוצאות גדולות בשלב הסידור.
• דלק נוזלי. דודי דיזל אינם מותקנים לעתים קרובות בבנייני מגורים, אך כפתרון גיבוי הם מהווים אופציה מעשית.
• חַשְׁמַל. לעיתים קרובות מותקנים חימום רצפות וחימום אינפרא אדום. המערכות חסכוניות, אך אינן מתאימות לכל האזורים, ולכן הן משמשות לעתים קרובות כמערכות נוספות.

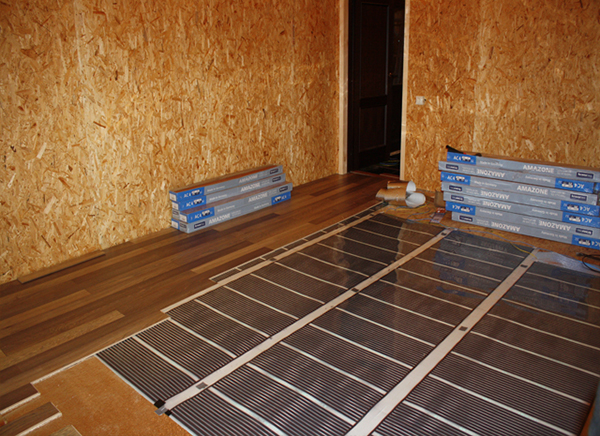

תמונה 1. התקנת רצפות מחוממות אינפרא אדום המופעלות על ידי חשמל בבית פרטי.

• מקורות חלופיים. ישנן מערכות המשתמשות באנרגיה סולארית, אנרגיית רוח ואנרגיית כדור הארץ. ציוד חימום פועל באמצעות פאנלים סולאריים, גנרטורים של רוח או משאבות חום. חימום "ירוק" הוא ידידותי לסביבה, אך יקר מדי.

עקרון הפעולה של חימום מים

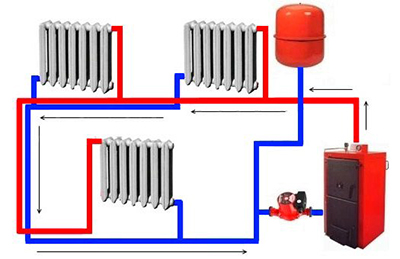

המערכת היא מעגל סגור שבו נוזל הקירור זורם דרך צינורות מהדוד לרדיאטורים.

כשהמים מתקררים, הם חוזרים לדוד, והמחזור חוזר על עצמו פעמים רבות.

מים משמשים לרוב כנוזל קירור, ופחות לעתים קרובות, כנוזל קירור. האפשרות הראשונה רווחית יותר, והשנייה בטוחה יותר., מכיוון שהמערכות לא יקפאו בחורפים קשים.

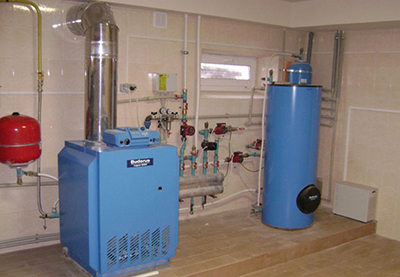

פעולת החימום מווסתת על ידי מכשירים נוספים, הכוללים מיכל התפשטות, מדי לחץ, שסתומי בטיחות ושסתומי סגירה.

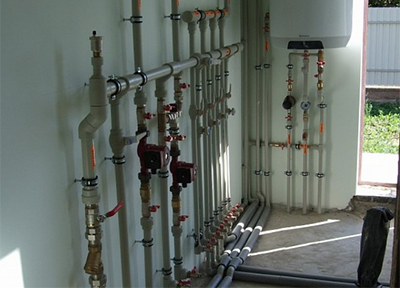

כדי ליצור מעגל סגור, השתמשו ב צינורות. בעת בחירת צינורות, יש לשים לב לחומר הייצור. אפשרויות פופולריות הן מגולוון או נירוסטה, נחושת, פולימרים.

זרימת מים טבעית וכפויה

זרימת המים מובטחת על ידי גישה טבעית תהליכי כבידה או משאבות מיוחדות (מחזור כפוי).

מערכות כבידה הן יתרונות מבחינת התקנה ותפעול.

בשבילו אין צורך בציוד נוסף, ואין רעש במהלך הפעולה. המים המחוממים עולים ומתפזרים בין הרדיאטורים, והמים הקרים יורדים ונכנסים לדוד.

לכן, תנועת נוזל הקירור אינה תלויה באספקת האנרגיה בתקופות של הפסקות חשמל הבית נשאר חם.

כדי לתכנן ולהתקין מערכת עם זרימת מים טבעית, לא נדרשים כישורים מיוחדים. מספיק לחשוב על התוכנית ו... לשמור על השיפועים הנדרשים.

סוג חימום זה מסוגל לפעול ללא הפרעה. תוך 30-35 שניםהמקסימום שיידרש הוא תיקונים קלים.

עבור סירקולציה מאולצת של נוזל הקירור, א משאבות.

מערכות כאלה יעילות יותר משום שמים חמים מגיעים במהירות לרדיאטורים מבלי שיהיה להם זמן להתקרר בצנרת.

החימום עובד בצורה מושלמת, לא משנה באיזו סכמה נבחרת - צינור אחד או שניים. עם זאת, כאשר החשמל נופל, החימום מפסיק והבית מתקרר במהירות.

אפשרות פשרה היא תוכנית מחושבת היטב המספקת מחזור דם טבעי וכפוי בו זמנית. כאשר החשמל נופל, החימום פשוט עובר למצב כוח משיכה, תוך עקיפת המשאבה.

חיווט סעפת צינור אחד ושני צינורות

בהתאם לפרטים הספציפיים של תנועת נוזל הקירור ועקרון הפעולה, מבחינים בין מערכת איסוף בעלת צינור אחד, שני צינורות. לכל אחת מהתוכניות יש יתרונות משלה:

• צינור יחיד. זוהי תוכנית סטנדרטית, שבה ההתנגדות של המערכת עולה ככל שהיא מתרחקת מהדוד, מה שמוביל לחימום לא אחיד של הרדיאטורים. כדי לפתור את הבעיה, משתמשים בשסתומי איזון.

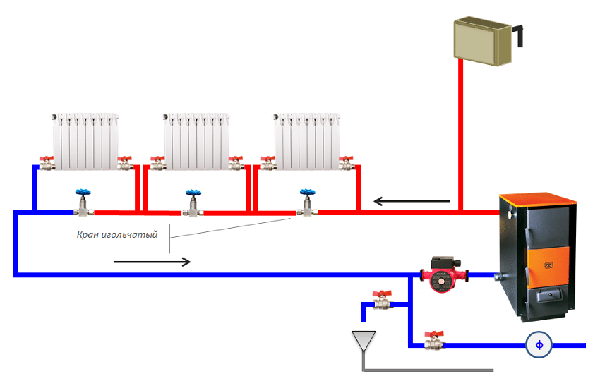

תמונה 2. תרשים של מערכת חימום חד-צינורית עם דוד, רדיאטורים, מיכל התפשטות ומשאבת סירקולציה.

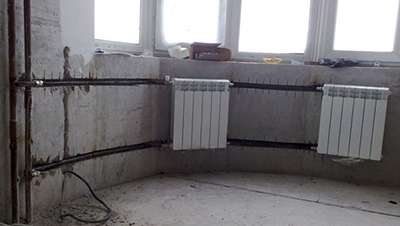

• שני צינורות. התוכנית מספקת עבור שני צינורות — אספקה ​​והחזרה. נושא החום מהדוד מסופק לכל הרדיאטורים במעגל, שבזכותם הם מחוממים באופן שווה. חיווט דו-צינורי נוח, פרקטי, אך עתיר מתכת, ולכן הוא דורש עלויות משמעותיות עבור הסדרתו.
• אספן (רדיאלי). זוהי אפשרות אידיאלית מבחינת מאפייני תפעול ויציבות הידראולית. כדי לווסת את טכנולוגיית פעולת הרדיאטור, מותקן ארון שבו ממוקמים הקולטים, כל שסתומי הכיבוי והאיזון. במידת הצורך, רדיאטור אחד או יותר כבויים מבלי לפגוע במכשירים האחרים.

סרטון שימושי

הסרטון מציג את עקרון הפעולה של סוגים שונים של מערכות חימום בבית פרטי.

סיכום קצר

חימום בצינור יחיד הוא יתרון מנקודת מבט עלויות חומרים נמוכות יותר, אבל כאן מסתיימים יתרונותיו, שכן בעל הבית צריך לפתור את בעיית החימום הלא אחיד של הרדיאטורים.

מערכות דו-צינוריות מספקות טמפרטורה נוחה בכל חדרי הבית. חיווט קולט הוא אוניברסלי ומאפשר לך לווסת את מידת החימום בכל חדר בנפרד. בבחירת תוכנית מתאימה, עדיף להתייעץ עם מומחה.
